公開番号2025156924
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059692
出願日2024-04-02
発明の名称加工方法、治具及び勾配面加工用3軸マシニングセンタ
出願人日新電機株式会社
代理人弁理士法人三枝国際特許事務所
主分類B23Q 3/04 20060101AFI20251007BHJP(工作機械;他に分類されない金属加工)
要約【課題】3軸マシニングセンタを用いて、基準面に対して傾斜した傾斜面を加工できること。

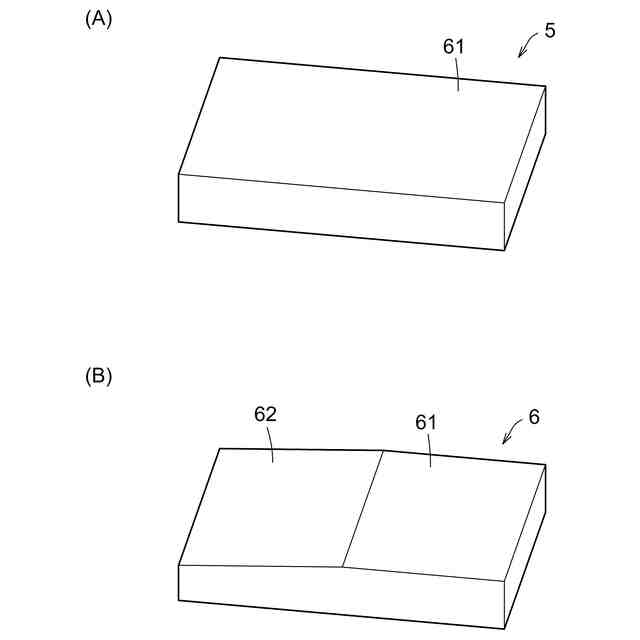

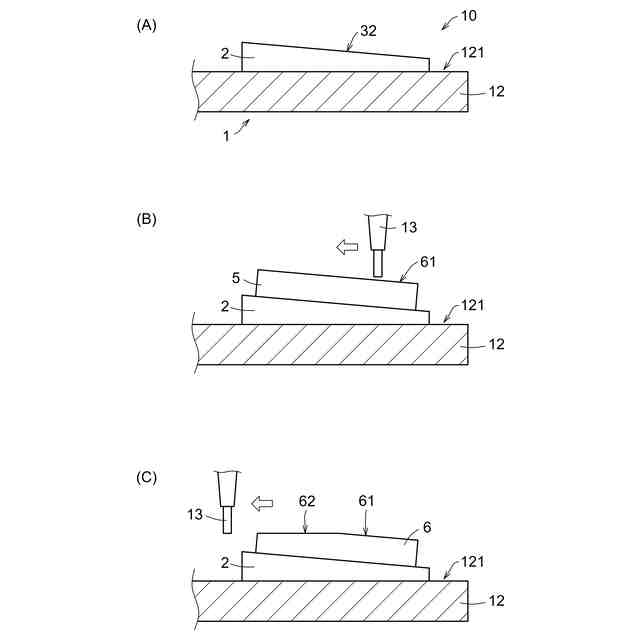

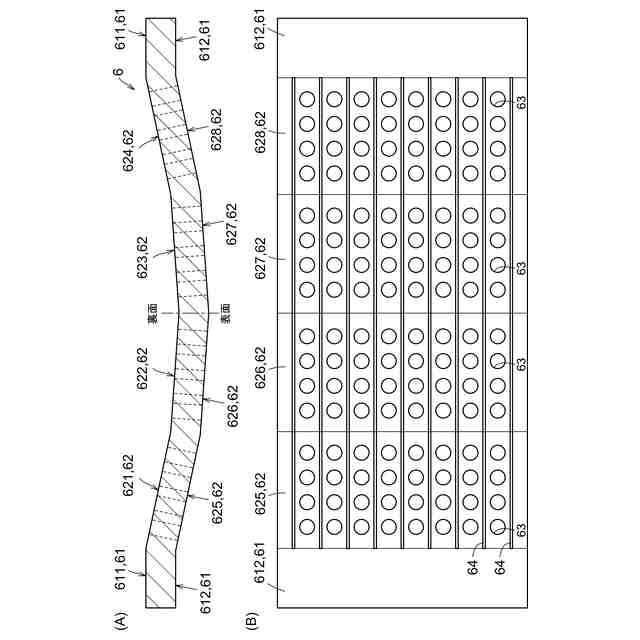

【解決手段】加工方法は、3軸マシニングセンタ1を用いて被加工部材5を加工し、基準面61と、基準面61に対して傾斜した傾斜面62とを有する加工品6を成形する加工方法である。3軸マシニングセンタ1のテーブル面121に、被加工部材5を載せる載置面32を有する治具2を設置するステップと、載置面32に対し、被加工部材5の厚さ方向における基準面61とは反対側の面を載せ、テーブル面121に対して基準面61を傾斜させるステップと、3軸マシニングセンタ1の切削工具13により被加工部材5を切削し、傾斜面62を形成するステップと、を含む。
【選択図】図3
特許請求の範囲【請求項１】
３軸マシニングセンタを用いて被加工部材を加工し、基準面と、前記基準面に対して傾斜した傾斜面とを有する加工品を成形する加工方法であって、
前記３軸マシニングセンタのテーブル面に、前記被加工部材を載せる載置面を有する治具を設置するステップと、

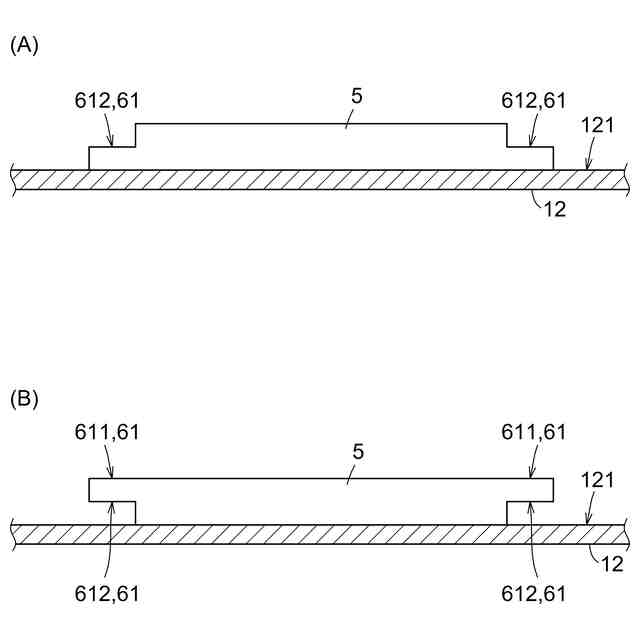

前記載置面に対し、前記被加工部材の厚さ方向における前記基準面とは反対側の面を載せ、前記テーブル面に対して前記基準面を傾斜させるステップと、
前記３軸マシニングセンタの切削工具により前記被加工部材を切削し、前記傾斜面を形成するステップと、
を含む、
加工方法。
続きを表示（約 850 文字）【請求項２】
前記治具は、前記テーブル面に対向するテーブル対向面を有し、
前記載置面は、前記テーブル対向面に対して傾斜した平面である、
請求項１に記載の加工方法。
【請求項３】

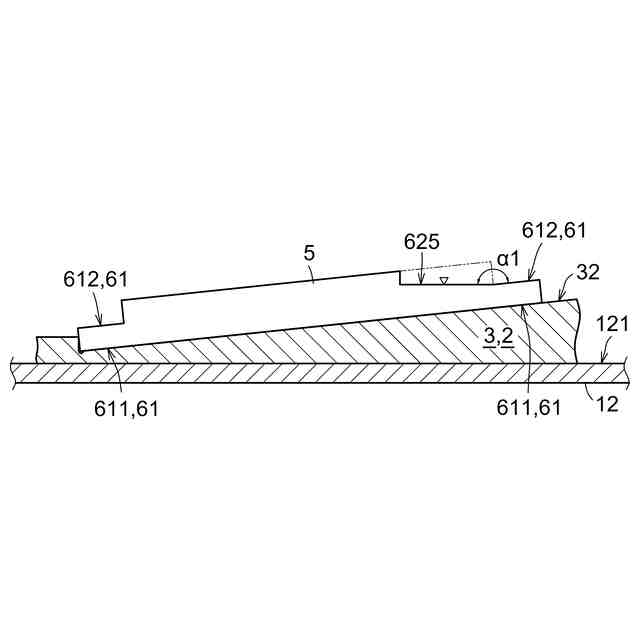

前記治具を、前記テーブル対向面と前記載置面とのなす角が第１角度である第１治具とし、
前記加工方法は、

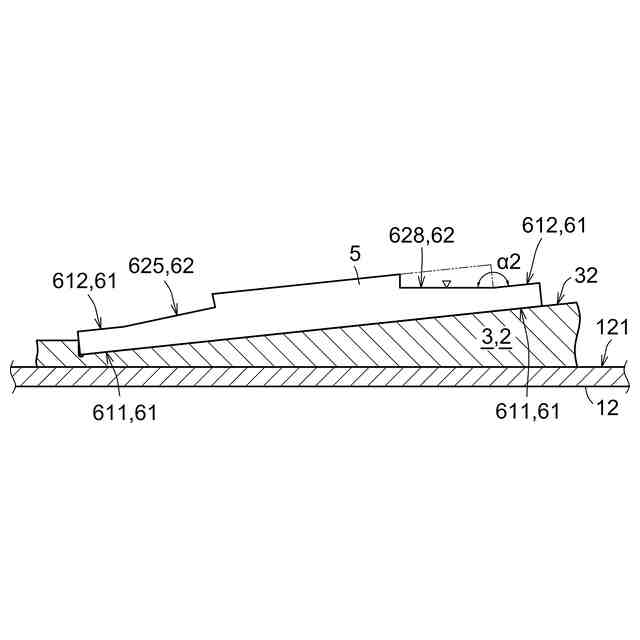

前記被加工部材の前記傾斜面を切削により形成するステップの後、前記第１治具を前記テーブル面から取り外し、前記第１角度とは異なる第２角度を有する第２治具を前記テーブル面に設置するステップと、
前記第２治具の載置面に対し、前記被加工部材を載せ、前記テーブル面に対して前記傾斜面を傾斜させるステップと、
前記３軸マシニングセンタの切削工具により前記被加工部材を切削し、前記傾斜面及び前記基準面に対して傾斜する第２傾斜面を形成するステップと、
を更に含む、
請求項２に記載の加工方法。
【請求項４】

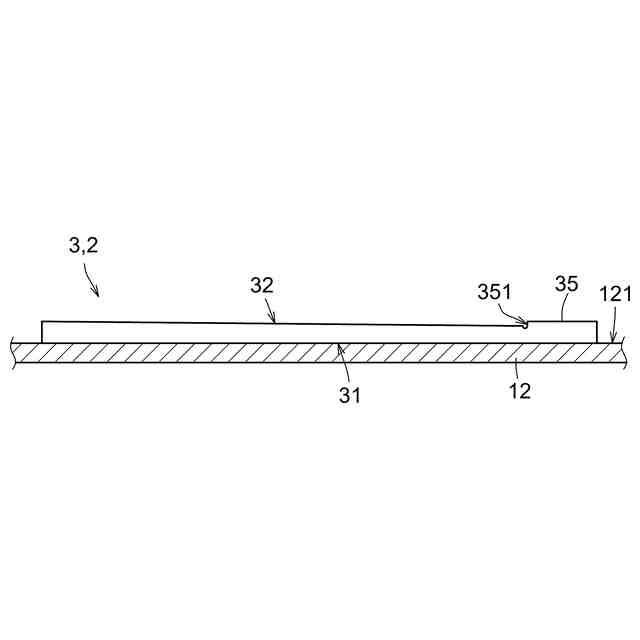

３軸マシニングセンタを用いて被加工部材を加工する際に用いられる治具であって、
前記３軸マシニングセンタのテーブル面に対向するテーブル対向面と、
前記テーブル対向面の反対側に設けられ、前記被加工部材が載る載置面と、
を備え、
前記載置面は、前記テーブル対向面に対して傾斜している、
治具。
【請求項５】

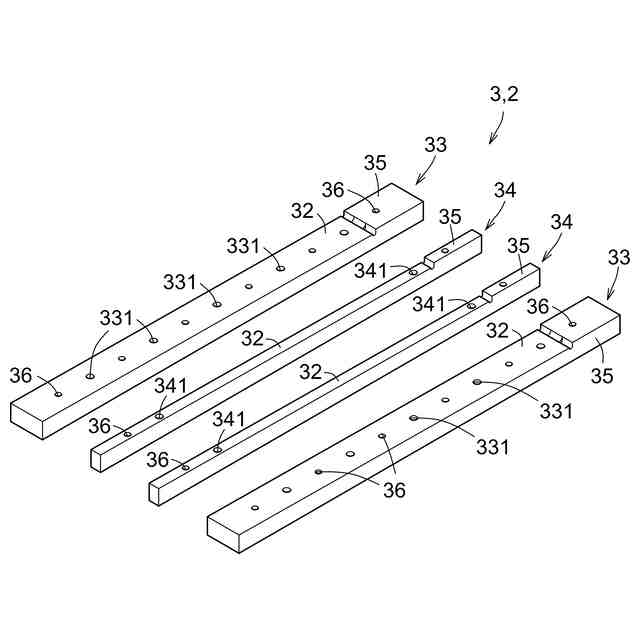

前記治具は、前記テーブル面に固定される固定具が通される複数の取付け穴を有する、
請求項４に記載の治具。
【請求項６】
ベッド、前記ベッドに対して移動するテーブル面、及び前記テーブル面上の被加工部材を加工する切削工具を有する３軸マシニングセンタと、
前記テーブル面に設置され、前記被加工部材が載る載置面を有する治具と、
を備え、
前記載置面は、前記テーブル面に対して傾斜している、
勾配面加工用３軸マシニングセンタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加工方法、治具及び勾配面加工用３軸マシニングセンタに関し、より詳細には、基準面に対して傾斜する傾斜面を有する加工品を形成するための加工方法、治具及び勾配面加工用３軸マシニングセンタに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、５軸マシニングセンタが記載されている。特許文献１に記載の５軸マシニングセンタは、直線軸３軸（ＸＹＺ軸）と、回転軸２軸を有する５軸制御の立型マシニングセンタである。５軸マシニングセンタは、ワークを保持するワーク保持ユニットを備えている。
【０００３】
ワーク保持ユニットは、チルトテーブルを有している。チルトテーブルは、水平軸を中心に回転可能である。ワーク保持ユニットは、チルトテーブルを任意角度で回転することで、ワークを任意の方向に傾けることができる。
【０００４】
これによって、例えば、ワークにおいて、基準面に対して傾斜する面（傾斜面）を形成する場合でも、チルトテーブルを回転することで、直線軸３軸に沿って移動する工具を用いて、傾斜面を加工することができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－０６２９７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、５軸マシニングセンタのチルトテーブルは、微小な角度（例えば、１／１００°単位）の調整をすることができないので、例えば、ワークにおいて、基準面に対して微小な角度で傾斜する傾斜面を形成することができない、という問題がある。
【０００７】
しかも、一般に、５軸マシニングセンタは、３軸マシニングセンタに比べて、切削工具の最高回転数が小さいため、工具が折れやすいという問題がある。
【０００８】
本発明は、上記事情に鑑みてなされ、３軸マシニングセンタを用いて、基準面に対して傾斜した傾斜面を加工できる加工方法、治具及び勾配面加工用３軸マシニングセンタを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明に係る一態様の加工方法は、３軸マシニングセンタを用いて被加工部材を加工し、基準面と、前記基準面に対して傾斜した傾斜面とを有する加工品を成形する加工方法であって、前記３軸マシニングセンタのテーブル面に、前記被加工部材を載せる載置面を有する治具を設置するステップと、前記載置面に対し、前記被加工部材の厚さ方向における前記基準面とは反対側の面を載せ、前記テーブル面に対して前記基準面を傾斜させるステップと、前記３軸マシニングセンタの切削工具により前記被加工部材を切削し、前記傾斜面を形成するステップと、を含む。
【００１０】
本発明に係る一態様の治具は、３軸マシニングセンタを用いて被加工部材を加工する際に用いられる治具であって、前記３軸マシニングセンタのテーブル面に対向するテーブル対向面と、前記テーブル対向面の反対側に設けられ、前記被加工部材が載る載置面と、
を備え、前記載置面は、前記テーブル対向面に対して傾斜している。
（【００１１】以降は省略されています）
