公開番号2025143999
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043548
出願日2024-03-19
発明の名称ステータ
出願人日産自動車株式会社
代理人個人,個人
主分類H02K 1/18 20060101AFI20250925BHJP(電力の発電,変換,配電)
要約【課題】従来のステータでは、鋼板の積層体であるステータコアを微視的に見ると、鋼板同士に段差による微細なエアギャップが多く存在し、ステータコアからステータホルダへの放熱性が下がるおそれがあった。
【解決手段】鋼板1Aを積層して成る円筒状のステータコア1と、その外周に焼き嵌めした円筒状のハウジング2とを備えると共に、ステータコア1とハウジング2との間を満たす樹脂材4を備えたステータSとし、ステータコア1とハウジング2との実質的な接触面積を充分に確保して放熱性の向上を実現する。
【選択図】図1
特許請求の範囲【請求項１】
鋼板を積層して成る円筒状のステータコアと、その外周に焼き嵌めした円筒状のハウジングとを備えたステータであって、
前記ステータコアと前記ハウジングとの間を満たす樹脂材を備えたことを特徴とするステータ。
続きを表示（約 440 文字）【請求項２】
前記ハウジングの内周面において、前記ステータコアの焼き嵌め範囲に溝を配置したことを特徴とする請求項１に記載のステータ。
【請求項３】
前記溝が、前記ハウジングの円周方向に連続した円周溝であって、前記円周溝を前記ハウジングの軸線方向に所定間隔で配置したことを特徴とする請求項２に記載のステータ。
【請求項４】
前記溝が、前記ハウジングの軸線方向に連続した軸線溝であって、前記軸線溝を前記ハウジングの円周方向に所定間隔で配置したことを特徴とする請求項２に記載のステータ。
【請求項５】
前記溝が、前記ハウジングの円周方向に所定間隔で配置した前記円周溝、及び前記ハウジングの円周方向に所定間隔で配置した前記軸線溝であることを特徴とする請求項２に記載のステータ。
【請求項６】
前記溝が、前記ハウジングの円周方向及び軸線方向に連続する少なくとも１条の螺旋溝であることを特徴とする請求項２に記載のステータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータや発電機である回転電機に用いられるステータに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来におけるステータとしては、例えば、特許文献１に記載されたものがある。特許文献１には、ステータ及びロータをハウジングに収容したモータが記載されている。ステータは、鋼板を積層して成るステータコアと、ステータコアに巻回したコイルと、コイルエンドを覆う樹脂部と、ステータコアの外周に固定した円筒形のステータホルダとを備えている。そして、モータは、ステータホルダとハウジングとの間に、冷却流体の流路を備えており、ステータホルダ及び樹脂部を介して、コイルで発生した熱を流路に放出する構造になっている。
【先行技術文献】
【特許文献】
【０００３】
特許第６３３０９３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記したステータでは、プレスで打ち抜いた多数の電磁鋼板を積層して成るステータコアを用いているので、微視的に見ると鋼板同士の間に段差があり、この段差による微細なエアギャップが多く存在するので、その分、ステータコアとステータホルダとの接触面積が低下して放熱性も下がるおそれがあった。
【０００５】
本発明は、上記従来の状況に鑑みて成されたものであって、鋼板を積層して成るステータコアの外周にハウジングを焼き嵌めした構造を有するステータであって、ステータコアとハウジングとの実質的な接触面積を充分に確保して、放熱性を高めることができるステータを提供することを目的としている。
【課題を解決するための手段】
【０００６】
本発明に係わるステータは、鋼板を積層して成る円筒状のステータコアと、その外周に焼き嵌めした円筒状のハウジングとを備えたステータであって、ステータコアとハウジングとの間を満たす樹脂材を備えたことを特徴としている。
【発明の効果】
【０００７】
本発明に係わるステータは、上記構成を採用したことにより、樹脂材によりステータコアとハウジングとの間に生じる微細なエアギャップが解消され、ステータコアとハウジングとの実質的な接触面積を充分に確保することができ、ステータコアからハウジングへの放熱性を高めることができる。
【図面の簡単な説明】
【０００８】

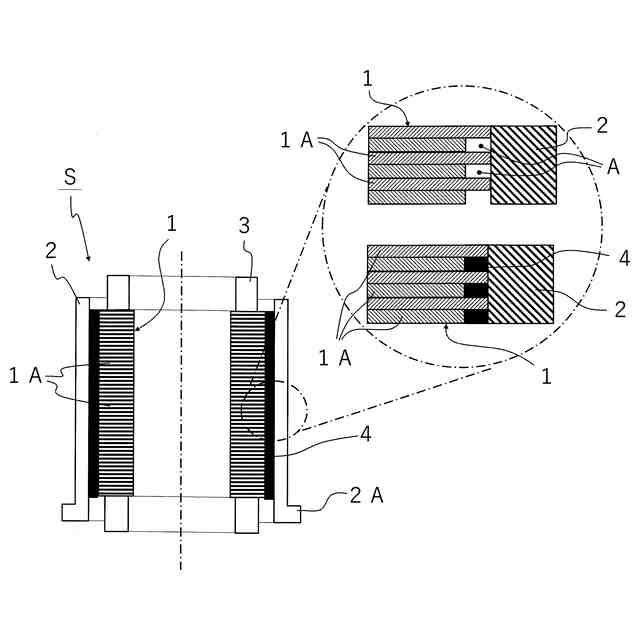

本発明に係わるステータの第１実施形態を示す拡大図付きの断面図である。

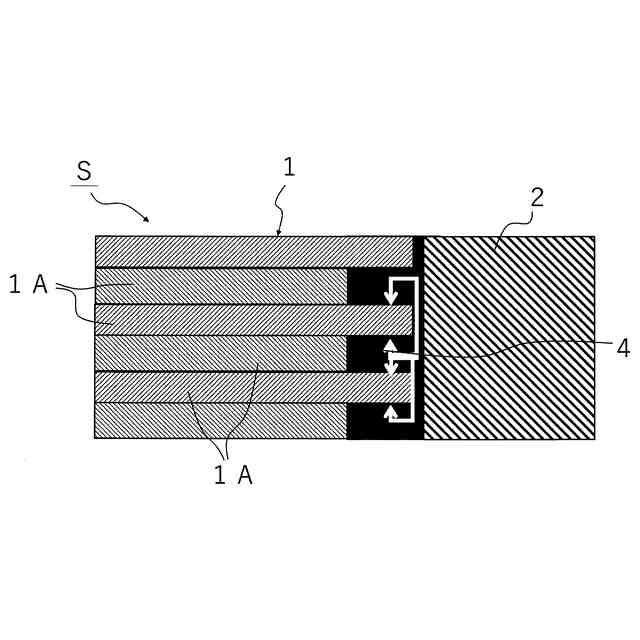

図１に示すステータの要部の断面図である。

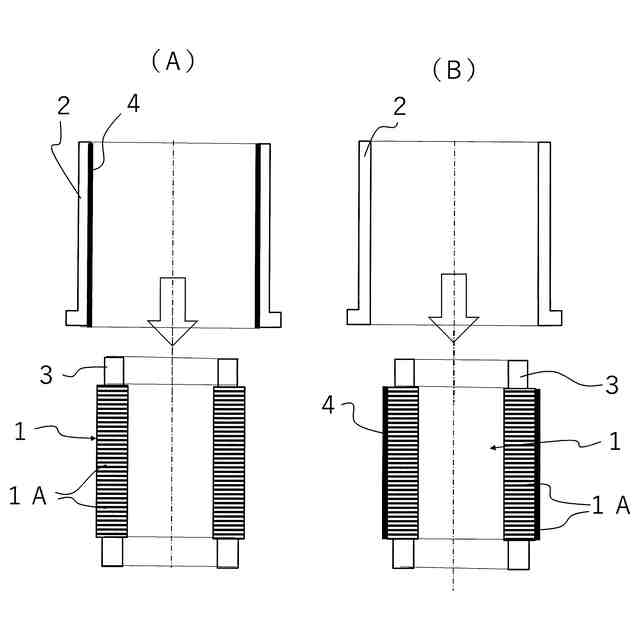

図１に示すステータの製造方法の２例を説明する断面図（Ａ）（Ｂ）である。

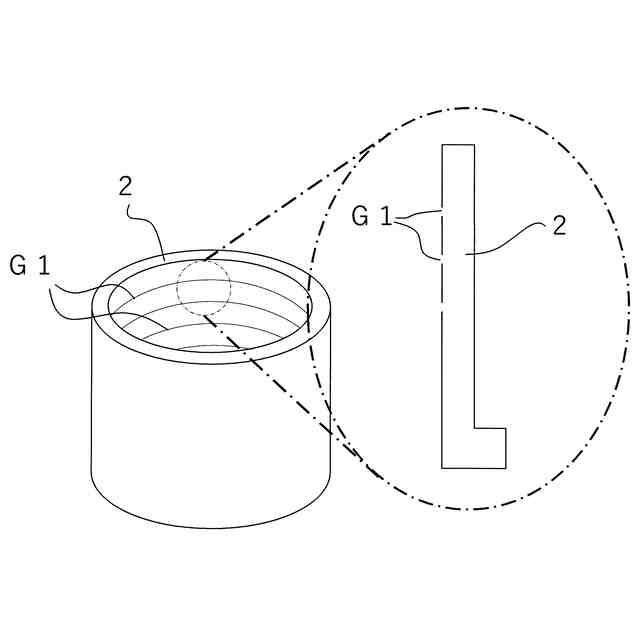

本発明の第２実施形態におけるハウジングの拡大図付き斜視図である。

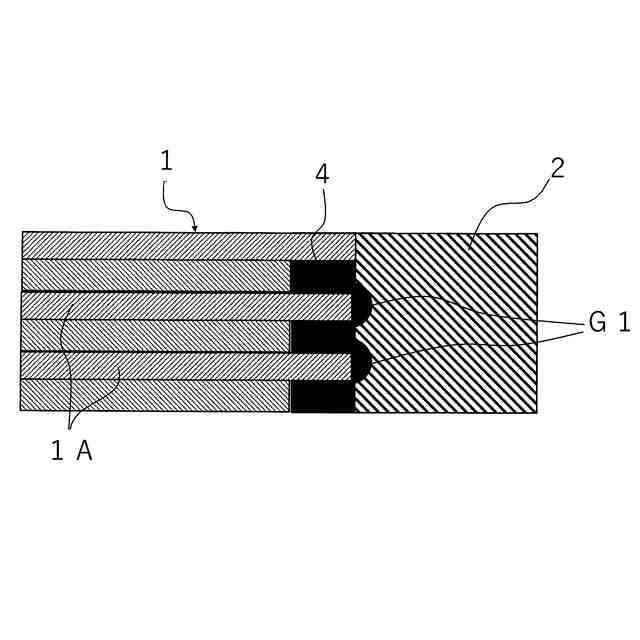

図４に示すハウジングを備えたステータの要部の断面図である。

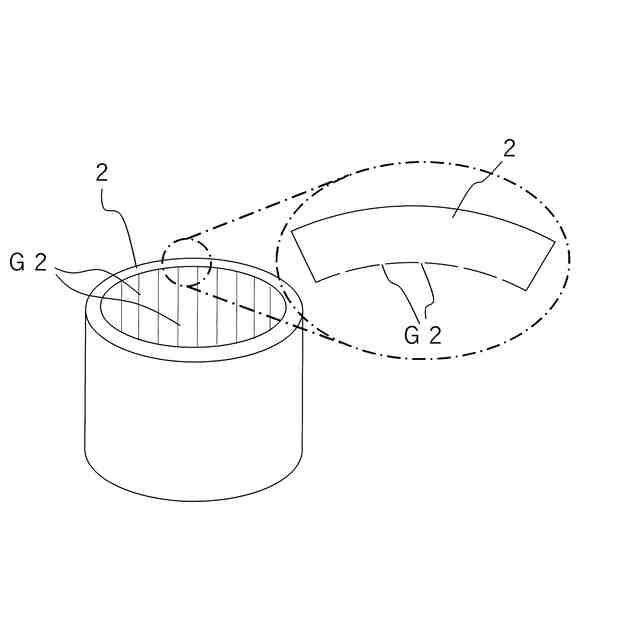

本発明の第３実施形態におけるハウジングの拡大図付き斜視図である。

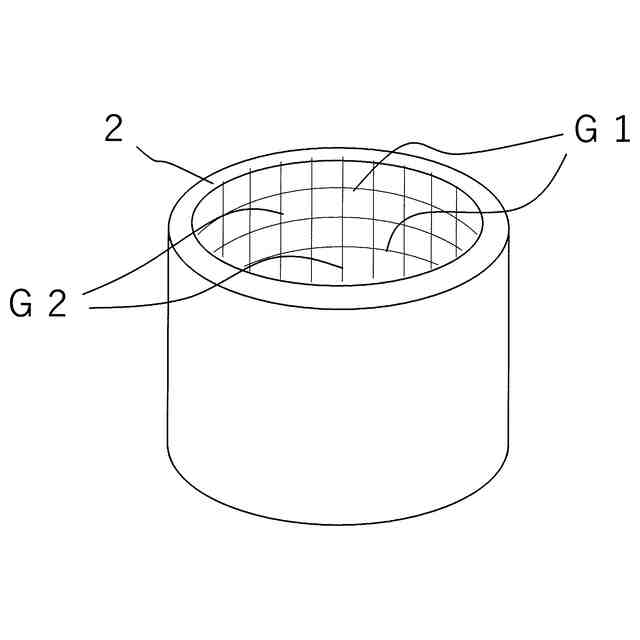

本発明の第４実施形態におけるハウジングの斜視図である。

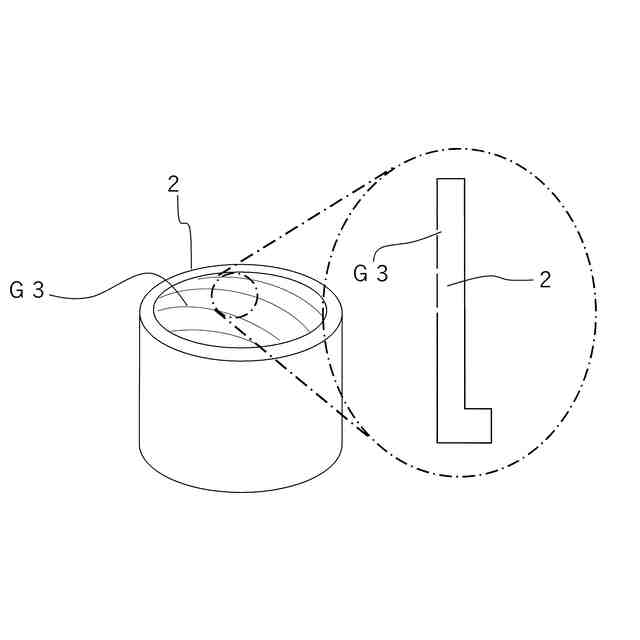

本発明の第５実施形態におけるハウジングの拡大図付き斜視図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
図１に示すステータＳは、円筒状のステータコア１と、その外周に焼き嵌めした円筒状のハウジング２とを備えている。ステータコア１は、プレスにより打ち抜いた多数の鋼板（電磁鋼板）１Ａを積層したものであって、図示しないスロットにコイル３が巻回してある。ハウジング２は、金属製であって、図示例では、軸線方向の一端部（図中で下端部）に外向きのフランジ２Ａを有している。
【００１０】
上記のステータコア１は、プレス成形した多数枚の鋼板１Ａを用いているので、図１中の拡大図上段に示すように、微視的に見ると鋼板１Ａ同士の間に段差があり、その段差によりステータコア１とハウジング２との間に微細なエアギャップ（隙間）Ａが存在する。
（【００１１】以降は省略されています）
