公開番号2025166549
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070648
出願日2024-04-24
発明の名称電池モジュール
出願人日産自動車株式会社
代理人個人,個人,個人
主分類H01M 10/655 20140101AFI20251029BHJP(基本的電気素子)
要約【課題】電極端子で生じる熱を効率的に放熱することが可能な電池モジュールを提供する。
【解決手段】電池モジュールは、外装材でパックされた電池セルと、電池セルの第1面の側に位置する冷却部と、電池セルと冷却部との間に位置する放熱層と、を備える。電池セルは、第1面と第1面の反対側である第2面との間から側方へ突出する電極端子を有する。電極端子は放熱層と接している。
【選択図】図2
特許請求の範囲【請求項１】
外装材でパックされた電池セルと、
前記電池セルの第１面の側に位置する冷却部と、
前記電池セルと前記冷却部との間に位置する放熱層と、を備え、
前記電池セルは、
前記第１面と前記第１面の反対側である第２面との間から側方へ突出する第１電極端子及び第２電極端子を有し、
前記第１電極端子及び前記第２電極端子の少なくとも一方は、前記放熱層と接している、電池モジュール。
続きを表示（約 820 文字）【請求項２】
前記電池セルの前記外装材は前記放熱層と接している、請求項１に記載の電池モジュール。
【請求項３】
前記第１電極端子及び前記第２電極端子の少なくとも一方において、前記冷却部に近い側の端部を覆う絶縁層、をさらに備える請求項１又は２に記載の電池モジュール。
【請求項４】
前記第１電極端子及び前記第２電極端子の両方が前記放熱層と接している、請求項１又は２に記載の電池モジュール。
【請求項５】
前記第１電極端子及び前記第２電極端子の少なくとも一方は、前記第１面と前記第２面との間の中心位置よりも前記第１面側に偏って配置されている、請求項１又は２に記載の電池モジュール。
【請求項６】
前記第１電極端子及び前記第２電極端子の少なくとも一方の表面に凹凸が設けられている請求項１又は２に記載の電池モジュール。
【請求項７】
前記第１電極端子及び前記第２電極端子の少なくとも一方は、前記側方から見てＬ字の形状を有する、請求項１又は２に記載の電池モジュール。
【請求項８】
前記放熱層において、前記第１電極端子及び前記第２電極端子の少なくとも一方と接する部分は、前記電池セルの前記外装材と接する部分よりも厚みが厚い、請求項１又は２に記載の電池モジュール。
【請求項９】
前記放熱層は、絶縁性の材料で構成されている、請求項１又は２に記載の電池モジュール。
【請求項１０】
前記電池セルを複数備え、
前記複数の電池セルは一方向に並んで配置されており、
前記複数の電池セルの各々が有する前記第１電極端子同士、又は、前記複数の電池セルの各々が有する前記第２電極端子同士を接続するバスバー、をさらに備え、
前記バスバーは前記放熱層と接している、請求項１又は２に記載の電池モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池モジュールに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、電池積層体の各層を構成する電池ユニットにそれぞれ金属板を用意し、各電池ユニットの電極端子を金属板に接続することで、電極端子で生じた熱を、金属板を介して電池ユニットに放熱する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－５９５８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年の電池モジュールでは、電離ユニット（電池セル）の高容量化、高エネルギー密度化が進みつつある。電池セルの高容量化、高エネルギー密度化に伴い、電極端子に流れる電流値が大きくなり、電極端子の発熱が増えてきている。電極端子の発熱を抑制するために、電極端子で生じる熱を効率的に放熱する技術が求められる。
【０００５】
本発明は、このような事情に鑑みてなされたものであって、電極端子で生じる熱を効率的に放熱することが可能な電池モジュールを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る電池モジュールは、外装材でパックされた電池セルと、電池セルの第１面の側に位置する冷却部と、電池セルと冷却部との間に位置する放熱層と、を備える。電池セルは、第１面と第１面の反対側である第２面との間から側方へ突出する電極端子を有する。電極端子は放熱層と接している。
【発明の効果】
【０００７】
本発明の一態様によれば、電極端子で生じる熱を効率的に放熱することが可能な電池モジュールを提供することができる。
【図面の簡単な説明】
【０００８】
図１は、本発明の実施形態１に係る電池モジュールの構成例を示す斜視図である。

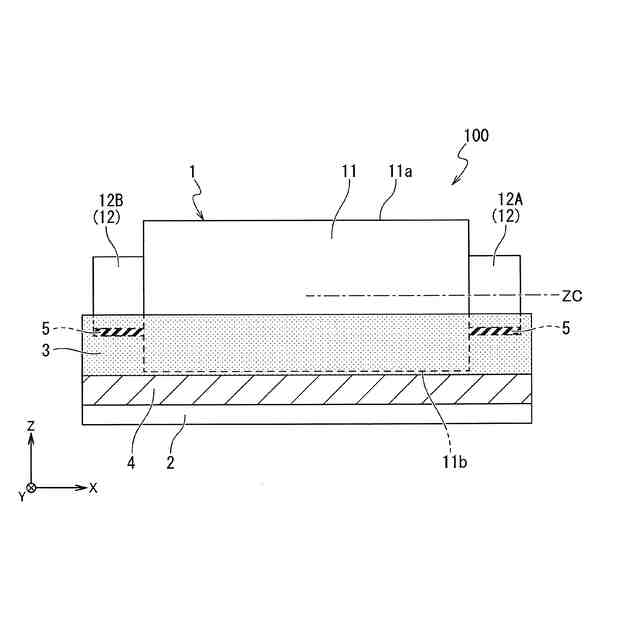

図２は、本発明の実施形態１に係る電池モジュールの構成例を示す正面図である。

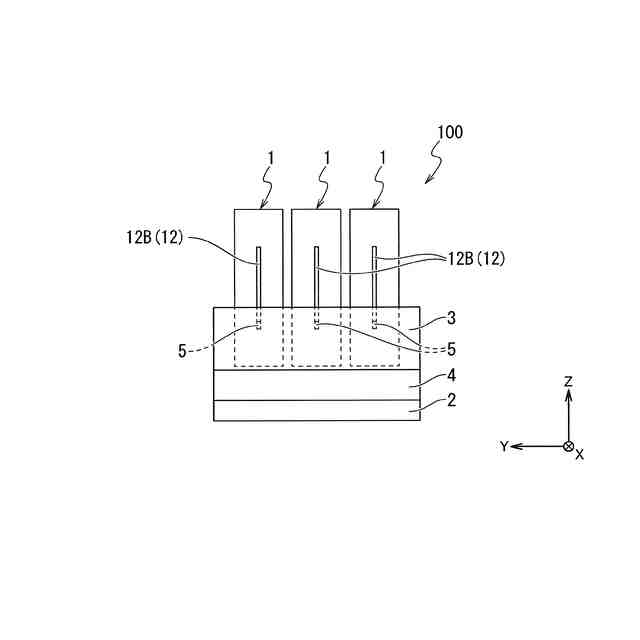

図３は、本発明の実施形態１に係る電池モジュールの構成例を示す側面図である。

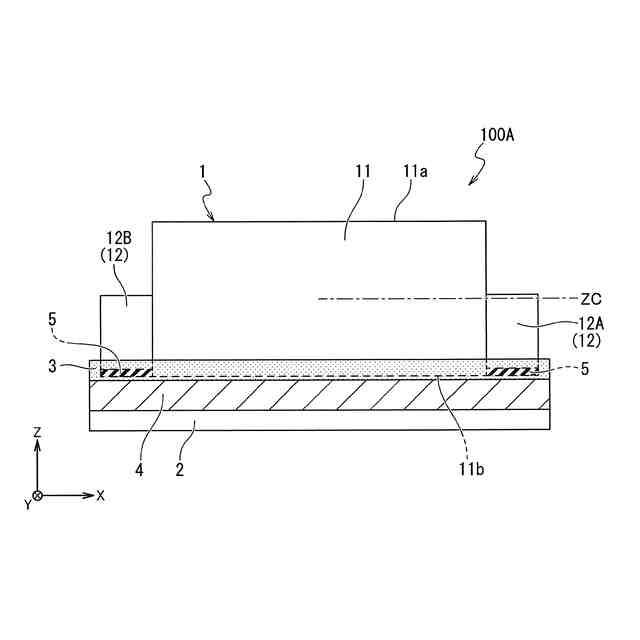

図４は、本発明の実施形態２に係る電池モジュールの構成例を示す正面図である。
図５は、本発明の実施形態３に係る電池モジュールの構成例を示す正面図である。

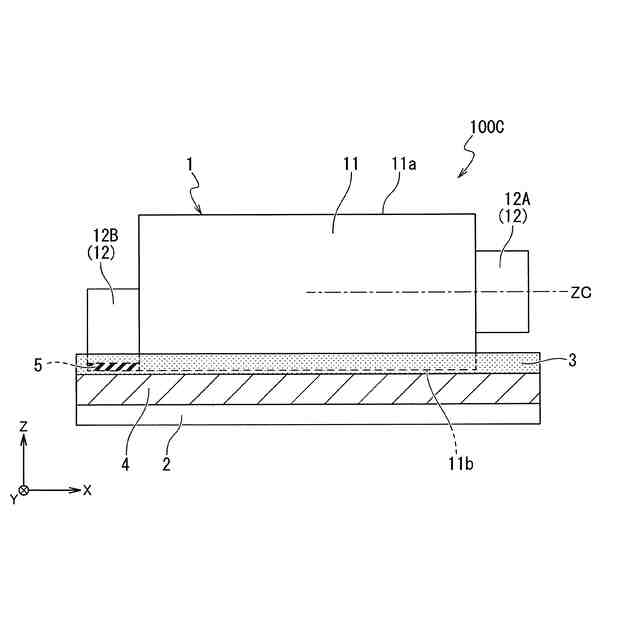

図６は、本発明の実施形態４に係る電池モジュールの構成例を示す正面図である。

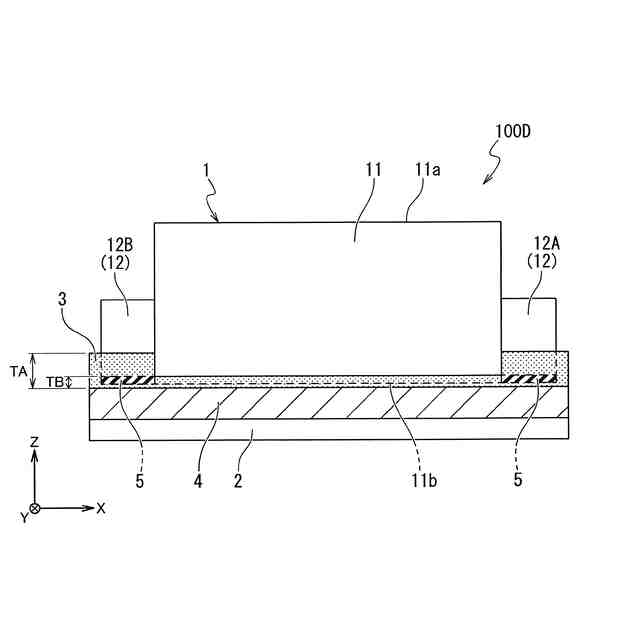

図７は、本発明の実施形態５に係る電池モジュールの構成例を示す正面図である。

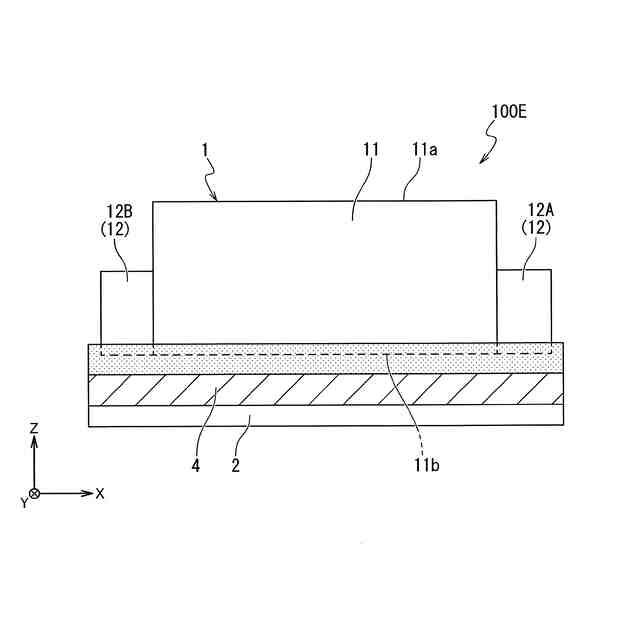

図８は、本発明の実施形態６に係る電池モジュールの構成例を示す正面図である。
図９は、本発明の実施形態７に係るタブの表面を示す図である。
図１０は、図９に示す図をＡ－Ａ´線で切断した断面図である。
図１１は、本発明の実施形態８に係る電池モジュールの構成例を示す側面図である。
図１２は、本発明の実施形態８に係るタブの構成例を示す斜視図である。
図１３は、本発明の実施形態９に係る電池モジュールの構成例を示す斜視図である。
図１４は、本発明の実施形態９に係る電池モジュールの構成例を示す側面図である。
図１５は、本発明の実施形態に係る電池モジュールの変形例（その１）を示す側面図である。
図１６は、本発明の実施形態に係る電池モジュールの変形例（その２）を示す側面図である。
図１７は、本発明の実施形態に係る電池モジュールの変形例（その３）を示す側面図である。
【発明を実施するための形態】
【０００９】
以下において、図面を参照して本発明の実施形態を説明する。以下の説明で参照する図面の記載において、同一又は類似の部分には同一又は類似の符号を付している。ただし、図面は模式的なものであり、厚みと平面寸法との関係、各層の厚みの比率等は現実のものとは異なることに留意すべきである。
【００１０】
以下の説明では、Ｘ軸方向、Ｙ軸方向及びＺ軸方向の文言を用いて、方向を説明する場合がある。Ｚ軸方向は、電池セル１の厚さ方向である。Ｘ軸方向及びＹ軸方向は、電池セル１の上面１１ａ又は下面１１ｂに平行な方向であり、電池セル１の厚さ方向と直交する方向でもある。
（【００１１】以降は省略されています）
