公開番号2025172376
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024077859
出願日2024-05-13
発明の名称ピックアップトラック
出願人日産自動車株式会社
代理人個人,個人,個人
主分類B60J 7/00 20060101AFI20251118BHJP(車両一般)
要約【課題】後席のリクライニングによる開放部からの雨・日差しの侵入を防止する。
【解決手段】ピックアップトラック10は、キャビン11の後部に、後席17をリクライニング時の開放部18,19を覆う幌構造20を備える。幌構造20は、キャビン11の天井12の左右のルーフレール13に取り付けられた一対の釣りレール21と、各釣りレール21と係合されて各釣りレール21に沿ってキャビン11の後方に向けて扇状に展開および収容可能な一対の幌31と、天井12にキャビン幅方向に沿って取り付けられた円筒状のカーテン格納バー40からキャビン11の後方に向けて水平展開および収容可能に設けられて釣りレール21のクリップ25に係合して展開姿勢を保持可能なカーテン41と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
キャビンのバックパネルの後方に荷台のパネルを有するとともに、キャビン後方の後席が前記バックパネルと一体で傾動するようにリクライニング可能なピックアップトラックであって、
前記キャビンの後部に、前記後席をリクライニング時の開放部を覆う幌構造を備え、
前記幌構造は、
前記キャビンの天井の左右のルーフレールに取り付けられた一対の釣りレールと、
前記キャビンの後部の左右に取り付けられて各釣りレールと係合されて各釣りレールに沿って前記キャビンの後方に向けて扇状に展開および収容可能に設けられた一対の幌と、
前記キャビンの天井にキャビン幅方向に沿って取り付けられたカーテン格納バーから前記キャビンの後方に向けて水平展開および収容可能に設けられて前記釣りレールの係合部に展開時の姿勢を保持するように係合可能なカーテンと、
を有することを特徴とするピックアップトラック。
続きを表示（約 820 文字）【請求項２】
前記一対の幌は、前記キャビンの後部側に軸線を縦にして設けられた幌格納バーに沿って収容可能にそれぞれが取り付けられるとともに、前記キャビンの後方に向けて扇状に幌の布部が展開して、前記荷台のベッド外側に展開姿勢が保持される請求項１に記載のピックアップトラック。
【請求項３】
前記一対の釣りレールは、可撓性材質が用いられるとともに、前記幌の展開時の扇形状に沿うように前記ルーフレールから張り出され、
前記一対の幌は、前記一対の釣りレールに沿って展開および収容可能に設けられる請求項２に記載のピックアップトラック。
【請求項４】
前記一対の釣りレールの基端側は、各釣りレールの展開時に、前記ルーフレール側とのスライド移動方向での重畳部が残された係合支持構造を有する請求項３に記載のピックアップトラック。
【請求項５】
前記カーテンは、前記カーテン格納バーよりも上方に展開するように設けられ、前記一対の釣りレールの上面をガイドにして前記一対の釣りレールをその上側から覆うように張り出される請求項１～４のいずれか一項に記載のピックアップトラック。
【請求項６】
前記カーテンは、自身の左右側部に係合用の穴を有し、
前記カーテンが張り出したときに、前記一対の釣りレールの側面に設けられた係合部であるクリップに前記穴が係合可能に構成されている請求項５に記載のピックアップトラック。
【請求項７】
上面の開放部を覆う前記カーテンおよび左右の開放部を覆う前記一対の幌は、それぞれ手動で開閉される独立した構造であり、
前記一対の釣りレールは、各釣りレールの先端部が、前記ルーフレールから張り出されてベッド側に取り付られる際に、ベッド側に設けられた弾性部品に、張り出し姿勢が保持されるように取り付けられる請求項１に記載のピックアップトラック。

発明の詳細な説明【技術分野】
【０００１】
本発明は、後席をリクライニング可能なピックアップトラックに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、トラックの荷台と車室との間のバックパネルとシートのシートバックとを一体形成し、シートバックとバックパネルを連動して後方に回動させることでリクライニングを可能としたピックアップトラックが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１４２４７６号号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１記載の技術では、後席のリクライニング時に、天井や左右が開いた開放部になるので、後席が雨や日差しにさらされるという問題がある。
【０００５】
そこで、本発明は、このような問題点に着目してなされたものであって、後席をリクライニング可能なピックアップトラックにおいて、後席のリクライニング時における、開放部からの雨・日差しの侵入を防止し得るピックアップトラックを提供することを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の一態様に係るピックアップトラックは、キャビンのバックパネルの後方に荷台のパネルを有するとともに、キャビン後方の後席が前記バックパネルと一体で傾動するようにリクライニング可能なピックアップトラックであって、前記キャビンの後部に、前記後席をリクライニング時の開放部を覆う幌構造を備え、前記幌構造は、前記キャビンの天井の左右のルーフレールに取り付けられた一対の釣りレールと、前記キャビンの後部の左右に取り付けられて各釣りレールと係合されて各釣りレールに沿って前記キャビンの後方に向けて扇状に展開および収容可能に設けられた一対の幌と、前記キャビンの天井にキャビン幅方向に沿って取り付けられたカーテン格納バーから前記キャビンの後方に向けて水平展開および収容可能に設けられて前記釣りレールの係合部に展開時の姿勢を保持するように係合可能なカーテンと、を有する。
【発明の効果】
【０００７】
本発明によれば、後席をリクライニング時に、開放部を覆うことができる幌構造をキャビンの後方に設けたので、後席のリクライニングによる開放部からの雨・日差しの侵入を防止できる。
【図面の簡単な説明】
【０００８】

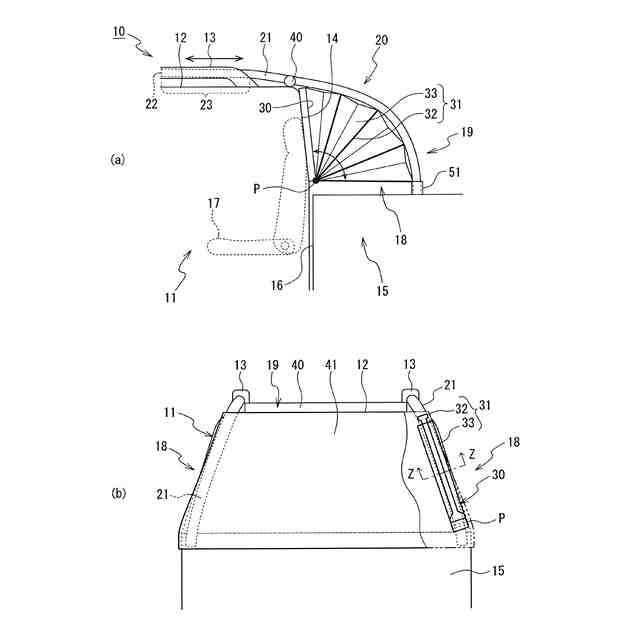

本発明の一態様に係るピックアップトラックのキャビン後方に装備される幌構造の一実施形態の説明図であり、同図（ａ）は車両左側から見た模式的側面図、（ｂ）は（ａ）の模式図において車両後方から見た図である。

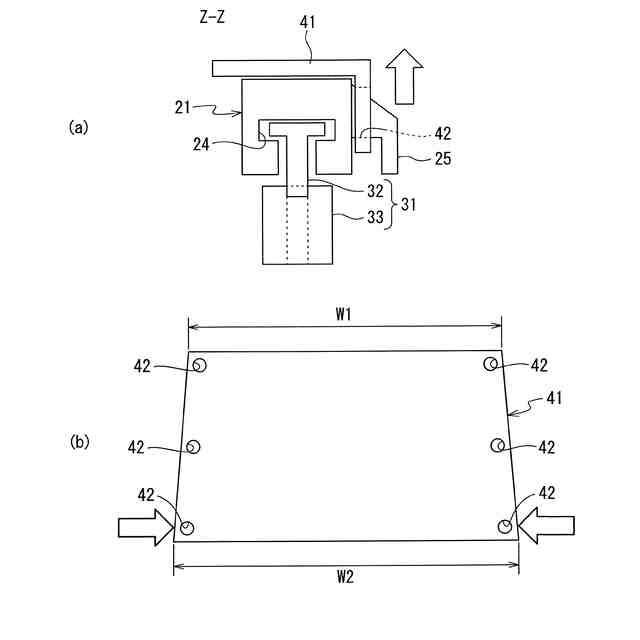

図１に示す幌構造の要部説明図であり、同図（ａ）は幌構造を構成する釣りレールの横断面図（図１のＺ－Ｚ断面）であり、（ｂ）は幌構造を構成するカーテンを展開した状態を示す説明図である。

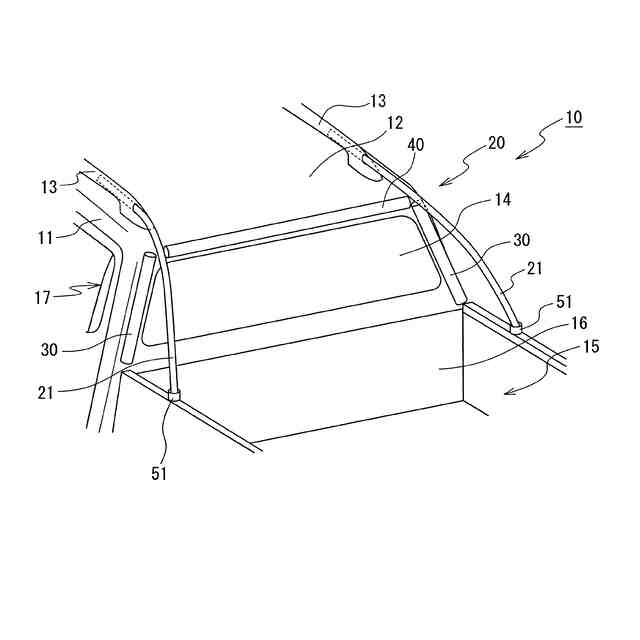

図１の幌構造の説明図であり、同図は、ピックアップトラックのキャビン後方を模式的斜視図にて示している。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態について、図面を適宜参照しつつ説明する。本実施形態のピックアップトラックは、キャビンのバックパネル後方に荷台パネルを有するとともに、キャビン後方の後席が、バックパネルと一体で傾動可能なリクライニング機構を有するものである。
なお、図面は模式的なものである。そのため、厚みと平面寸法との関係、比率等は現実のものとは異なることに留意すべきであり、図面相互間においても互いの寸法の関係や比率が異なる部分が含まれている。
また、以下に示す実施形態は、本発明の技術的思想を具体化するための装置や方法を例示するものであって、本発明の技術的思想は、構成部品の材質、形状、構造、配置等を下記の実施形態に特定するものではない。
【００１０】
図１（ａ）に示すように、本実施形態のピックアップトラック１０は、キャビン１１のバックパネル１４の後方に荷台１５のパネル１６を有する。本実施形態のピックアップトラック１０は、キャビン１１の後部に、後席１７をリクライニング時の開放部１８、１９を覆う幌構造２０が設けられている。
（【００１１】以降は省略されています）
