公開番号2025156921
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059685
出願日2024-04-02
発明の名称電子除湿器
出願人日新電機株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類B01D 53/26 20060101AFI20251007BHJP(物理的または化学的方法または装置一般)
要約【課題】設備箱体の外部に設置される部分を小型化した電子除湿器を提供する。
【解決手段】電子除湿器(1)は、多湿空気(A1)を冷却するペルチェ素子(31)を含み、多湿空気(A1)を除湿する除湿部(3)と、除湿部(3)によって多湿空気(A1)から取り除いた除湿水(W)を超音波振動(U)により霧化する圧電振動子(45)を含み、霧(F)を設備箱体(51)の外部に排出する排出部(4)と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
設備箱体の内部を除湿する電子除湿器であって、
前記設備箱体の内部の空気を冷却する冷却部を含み、前記空気を除湿する除湿部と、
前記除湿部によって前記空気から取り除いた除湿水を超音波振動により霧化する霧化部を含み、霧化した水を前記設備箱体の外部に排出する排出部と、
を備えることを特徴とする電子除湿器。
続きを表示（約 610 文字）【請求項２】
前記設備箱体の内部に設置され、前記空気を吸引する吸気口および前記霧化した水を排出する霧排出口を有するケースをさらに備え、
前記除湿部および前記排出部は、前記ケースに収容される、請求項１に記載の電子除湿器。
【請求項３】
前記排出部は、
前記除湿部の下方に配置され、前記除湿水を受ける水受けと、
前記水受けが受けた前記除湿水を溜めるタンクと、
をさらに含み、
前記霧化部は、前記タンクの内部で前記除湿水を霧化する、請求項１または２に記載の電子除湿器。
【請求項４】
前記排出部は、前記水受けに接続され、前記水受けが受けた前記除湿水を前記タンクへ導く導水管をさらに含み、
前記導水管は、前記霧化した水が当該導水管を逆流することを防ぐ逆流防止構造を有する、請求項３に記載の電子除湿器。
【請求項５】
前記排出部は、前記タンクの内部に敷設され、前記除湿水を吸収する吸水パッドをさらに含み、
前記霧化部は、前記吸水パッドが吸収した前記除湿水を霧化する、請求項３に記載の電子除湿器。
【請求項６】
前記排出部は、前記タンクに溜めた前記除湿水を吸い上げる吸水スティックをさらに含み、
前記霧化部は、前記吸水スティックが吸い上げた前記除湿水を霧化する、請求項３に記載の電子除湿器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、設備箱体の内部を除湿する電子除湿器に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、例えば電気設備等の設備箱体の内部を除湿する電子除湿器が知られている。この種の電子除湿器に関し、特許文献１には、設備箱体の内部で除湿した除湿水を排水ホースによって設備箱体の外部に設置した外部水受けへ誘導し、電子除湿器の発熱部からの導熱により除湿水を加熱蒸発させて処理する技術が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２３２５７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、前述した従来技術では、外部水受けおよび当該外部水受けに溜めた除湿水を加熱する加熱機構を設備箱体の外部に設ける必要性があり、設備箱体の外部に設置される部分が大型化するという課題があった。
【０００５】
本開示の一態様は、前記課題に鑑みてなされたものであって、設備箱体の外部に設置される部分を小型化することができる電子除湿器を提供することにある。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本開示の一態様に係る電子除湿器は、設備箱体の内部を除湿する電子除湿器であって、前記設備箱体の内部の空気を冷却する冷却部を含み、前記空気を除湿する除湿部と、前記除湿部によって前記空気から取り除いた除湿水を超音波振動により霧化する霧化部を含み、霧化した水を前記設備箱体の外部に排出する排出部と、
を備える。
【発明の効果】
【０００７】
本開示の一態様によれば、設備箱体の外部に設置される部分を小型化した電子除湿器を提供することができる。
【図面の簡単な説明】
【０００８】

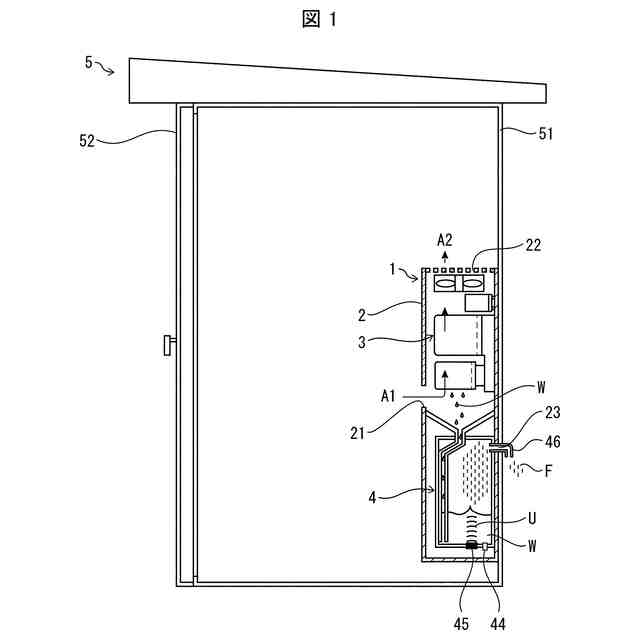

本開示の実施形態に係る電子除湿器を設備箱体に設置した状態を示す断面図である。
図１に示した電子除湿器を示す拡大断面図である。
前記電子除湿器の機能ブロックの要部を示す模式図である。

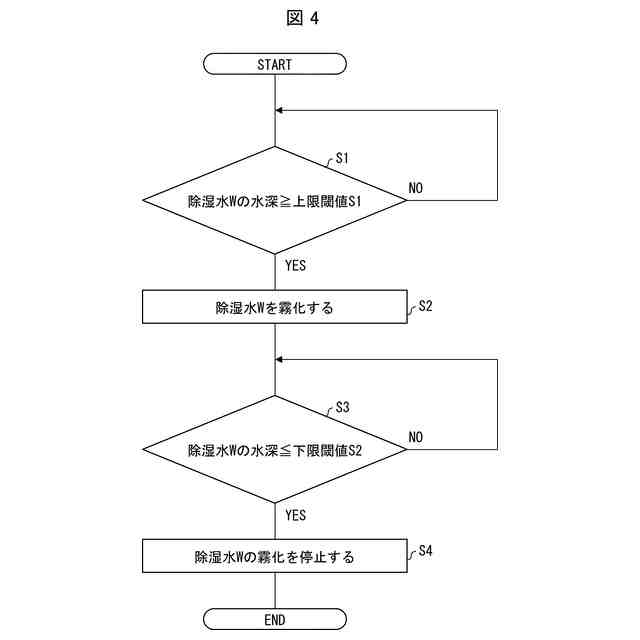

図３に示した制御回路が行う霧化制御の一例を示すフローチャートである。

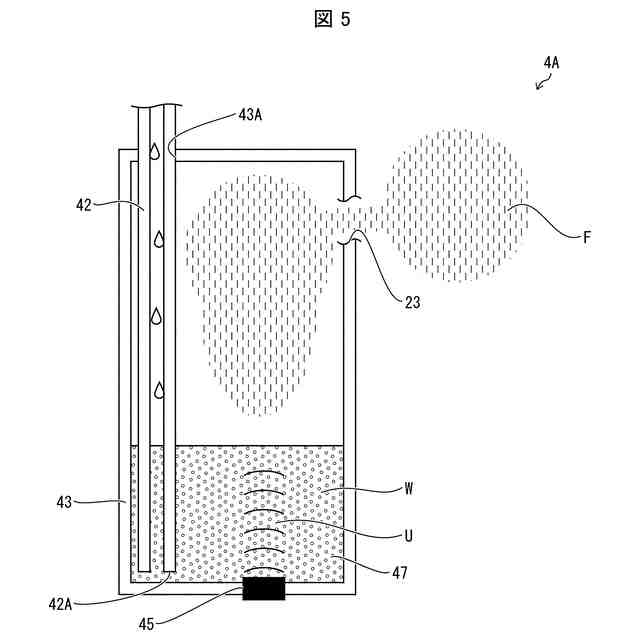

図３に示した排出部の第１変形例を示す断面図である。

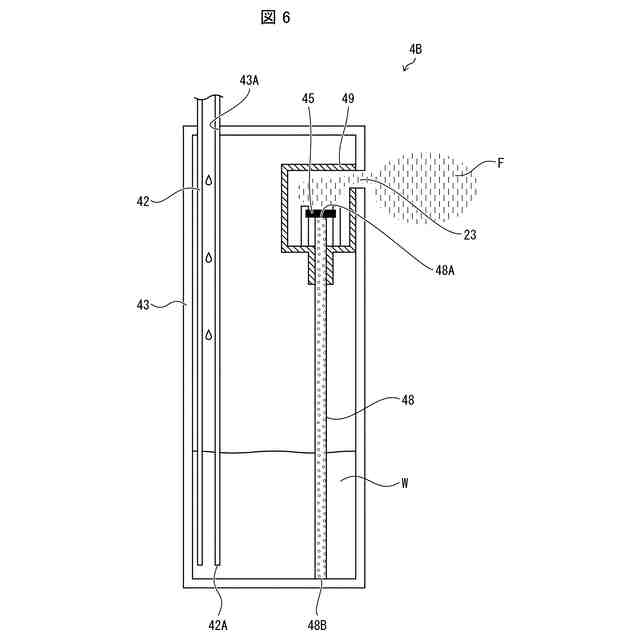

前記排出部の第２変形例を示す断面図である。

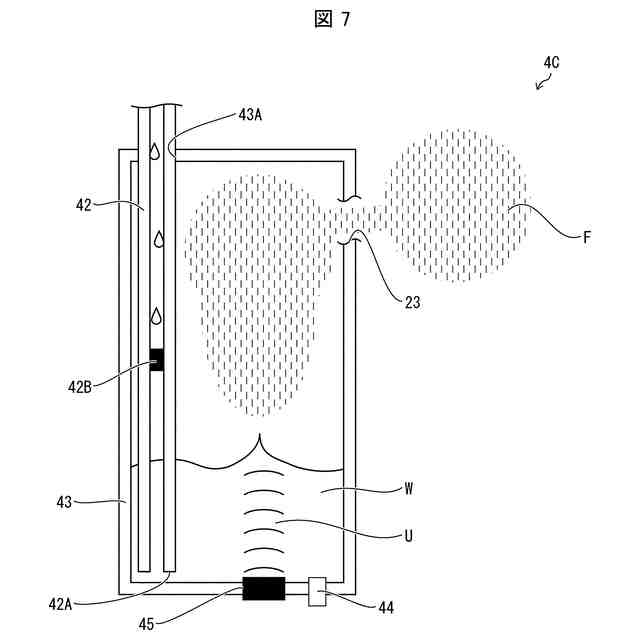

前記排出部の第３変形例を示す断面図である。
【発明を実施するための形態】
【０００９】
以下、本開示の一実施形態について説明する。なお、以下の説明は本開示に係る電子除湿器の一例であり、本開示の技術的範囲は図示例に限定されるものではない。
【００１０】
〔電子除湿器１の構成〕
まず、本実施形態に係る電子除湿器１の構成例を説明する。図１は、本実施形態に係る電子除湿器１を設備箱体５１に設置した状態を例示した断面図である。図２は、図１に示した電子除湿器１を示す拡大断面図である。
（【００１１】以降は省略されています）
