公開番号2025172554
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024078125
出願日2024-05-13
発明の名称水流帯電装置
出願人トヨタ紡織株式会社
代理人個人,個人
主分類B01D 39/14 20060101AFI20251118BHJP(物理的または化学的方法または装置一般)
要約【課題】簡単な構成の変更によって、濾材の帯電性能を高めること。

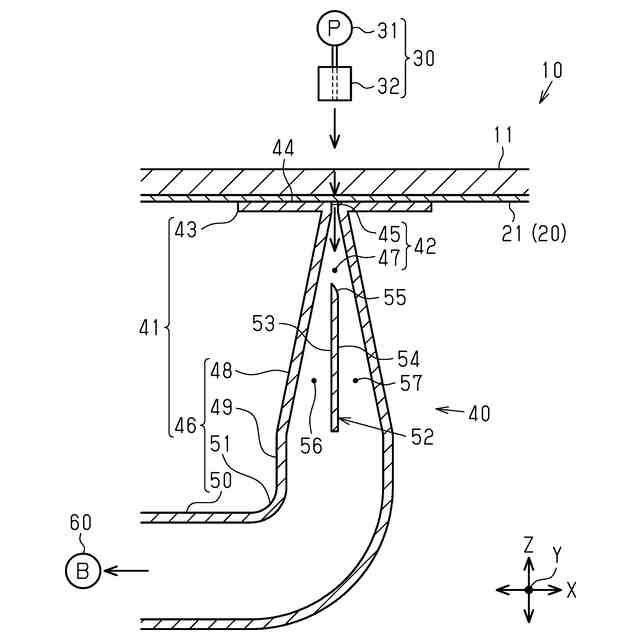

【解決手段】水流帯電装置10は、濾材11を下方から支持しながら搬送する通水性の搬送部20と、搬送部20の上方に位置し、搬送部20上の濾材11に対して水を噴射するノズル32を有する供給部30と、搬送部20の下方に位置し、上方に開口するとともに下方に延在する部分を含む吸引通路42を有する通路構成部41及び吸引通路42を通じて水を吸引する吸引装置60と、を有する吸引部40を備える。通路構成部41は、搬送部20の下面に対向する対向面44及び対向面44に開口するとともに上下方向に貫通するスリット孔45を有する頂部43と、スリット孔45に連通するとともに下方に延在する通路本体47を有する本体部46とを含む。吸引装置60の真空圧の絶対値の上限値は、50kPa以下である。スリット孔45の幅は、7mm以上であり、15mm以下である。
【選択図】図1
特許請求の範囲【請求項１】
濾材を帯電させる水流帯電装置であって、
前記濾材を下方から支持しながら搬送する通水性の搬送部と、
前記搬送部の上方に位置し、前記搬送部上の前記濾材に対して水を噴射するノズルを有する供給部と、
前記搬送部の下方に位置し、上方に開口するとともに下方に延在する部分を含む吸引通路を有する通路構成部及び前記吸引通路を通じて前記水を吸引する吸引装置を有する吸引部を備え、
前記通路構成部は、

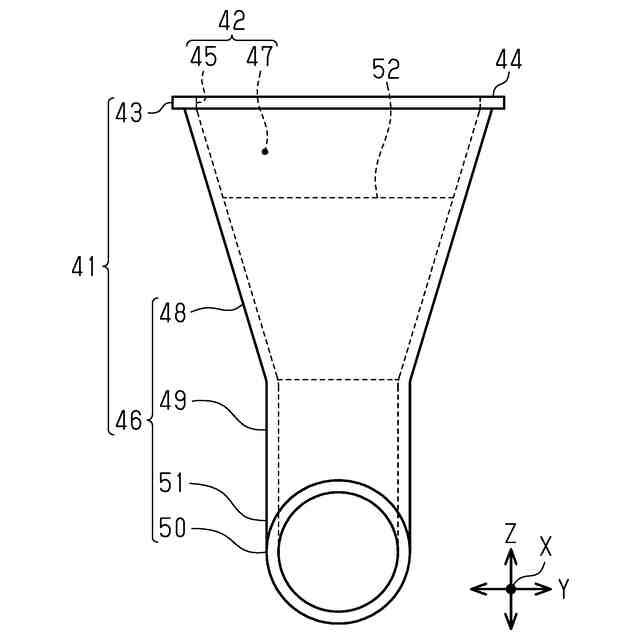

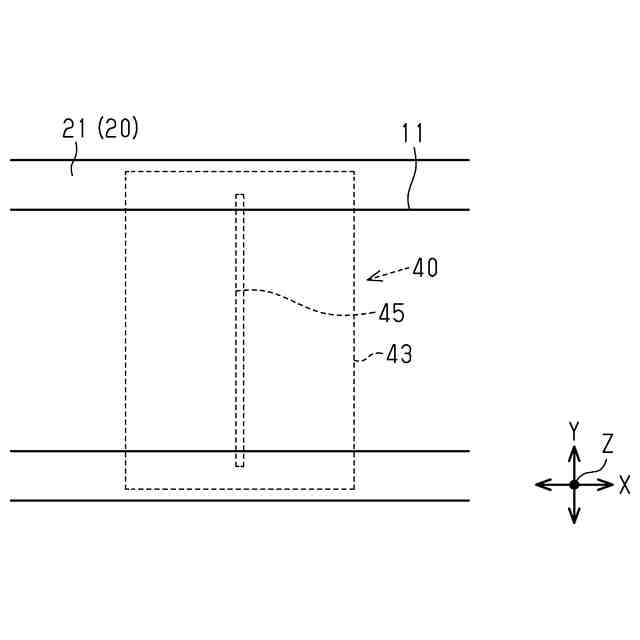

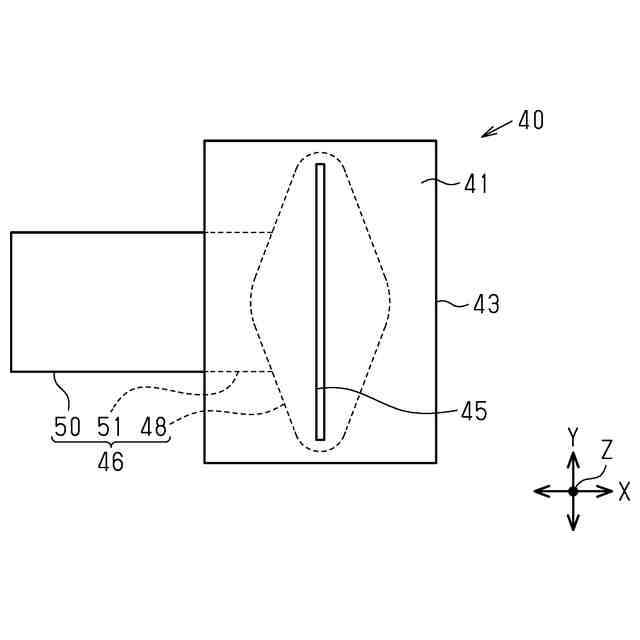

前記搬送部の下面に対向する対向面及び前記対向面に開口するとともに上下方向に貫通するスリット孔を有する頂部と、
前記スリット孔に連通するとともに下方に延在する通路本体を有する本体部と、を含み、
前記吸引装置の真空圧の絶対値の上限値は、５０ｋＰａ以下であり、

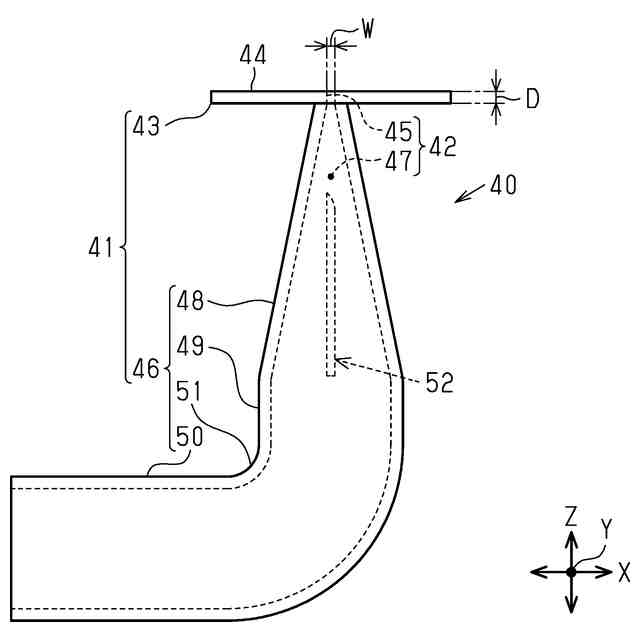

前記スリット孔の幅は、７ｍｍ以上であり、１５ｍｍ以下である、
水流帯電装置。
続きを表示（約 63 文字）【請求項２】

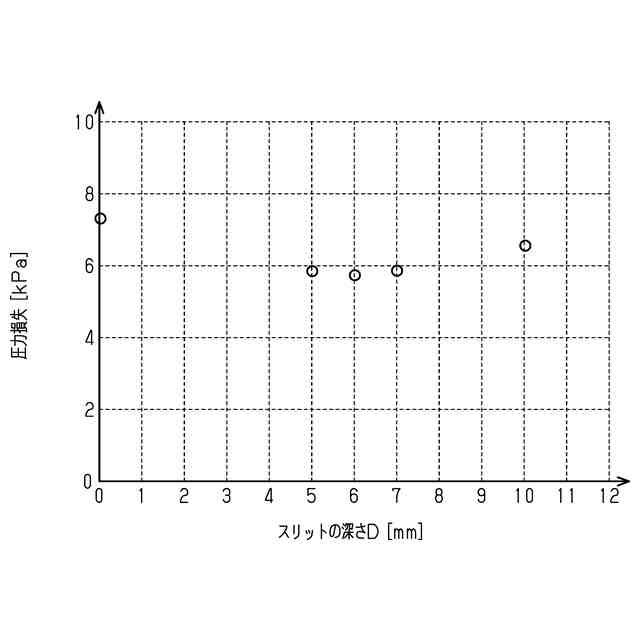

前記スリット孔の深さは、５ｍｍ以上、７ｍｍ以下である、
請求項１に記載の水流帯電装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水流帯電装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、大気に含まれる塵埃を捕集する濾材として、極細繊維からなる不織布が用いられている。また、微粒子の捕集効率の高い濾材として、不織布に電荷を付与したエレクトレット化不織布が用いられている。
【０００３】
不織布からなる濾材に電荷を付与する方法としては、水流帯電法が知られている（例えば特許文献１参照）。
水流帯電法を用いて濾材に電荷を付与する装置（以下、水流帯電装置）は、ノズルから噴射された水が濾材の内部を通過する際に発生する静電気を利用して濾材を帯電させる。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－１３１４８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
濾材の帯電度合を高めるためには、濾材の内部を通過する水の流速を高めることが好ましい。しかしながら、水の流速を高めるために吸引装置の真空度の絶対値を大きくすることには限界がある。また、真空度の絶対値の大きい吸引装置を採用すると、吸引装置の大型化などの新たな問題が生じる。
【課題を解決するための手段】
【０００６】
上記課題を解決するための水流帯電装置は、濾材を帯電させる水流帯電装置であって、前記濾材を下方から支持しながら搬送する通水性の搬送部と、前記搬送部の上方に位置し、前記搬送部上の前記濾材に対して水を噴射するノズルを有する供給部と、前記搬送部の下方に位置し、上方に開口するとともに下方に延在する部分を含む吸引通路を有する通路構成部及び前記吸引通路を通じて前記水を吸引する吸引装置を有する吸引部を備え、前記通路構成部は、前記搬送部の下面に対向する対向面及び前記対向面に開口するとともに上下方向に貫通するスリット孔を有する頂部と、前記スリット孔に連通するとともに下方に延在する通路本体を有する本体部と、を含み、前記吸引装置の真空圧の絶対値の上限値は、５０ｋＰａ以下であり、前記スリット孔の幅は、７ｍｍ以上であり、１５ｍｍ以下である。
【０００７】

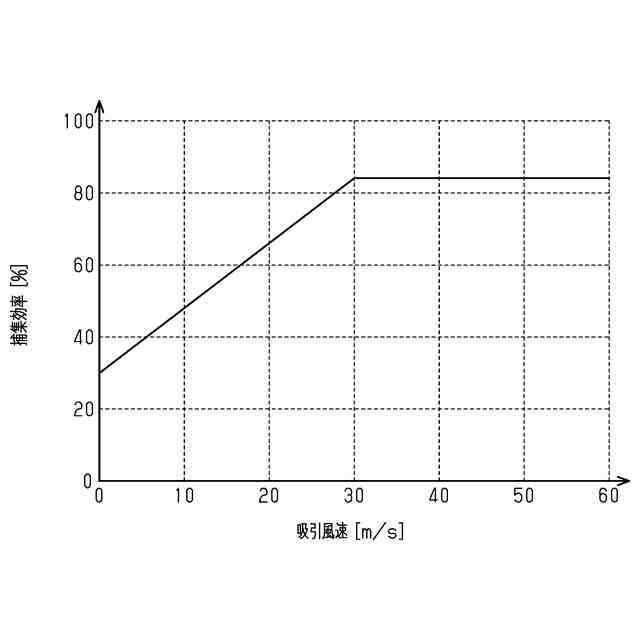

吸引通路のスリット孔に吸引される空気の流速（以下、吸引風速）が３０ｍ／ｓ未満においては、吸引風速の増大に伴って、吸引風速の増大に伴って帯電後の濾材が大気中の塵埃を捕集する効率（以下、捕集効率）が大きくなる。また、吸引風速が３０ｍ／ｓ以上においては、吸引風速が増大しても大気塵効率はほとんど大きくならない。
【０００８】

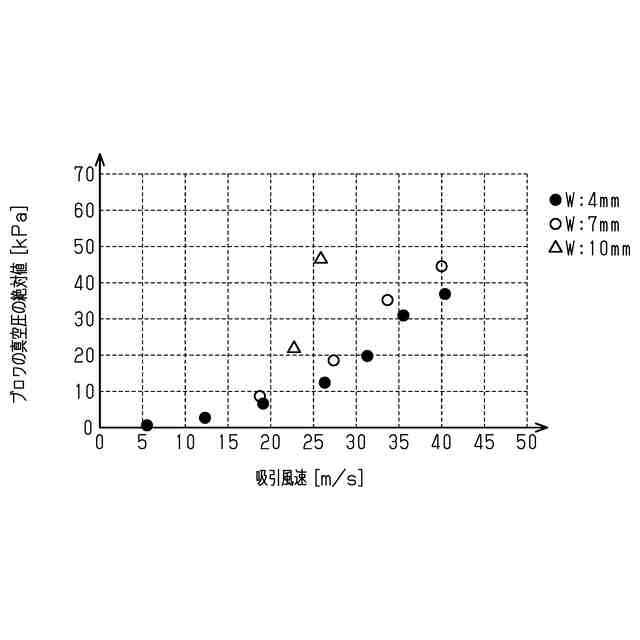

上記構成によれば、スリット孔の幅が７ｍｍ未満である場合には、当該幅が小さくなるほどスリット孔における圧力損失が増大する。このため、吸引装置の真空度の絶対値の上限値が５０ｋＰａ以下においては、吸引風速を３０ｍ／ｓ以上にすること、ひいては濾材の帯電度合、すなわち捕集効率を高めることが難しい。また、スリット孔の幅が１５ｍｍよりも大きい場合には、吸引装置の真空度の絶対値の上限値を５０ｋＰａよりも大きくしなければ、すなわち吸引性能を高めなければ、吸引風速を３０ｍ／ｓ以上にすることができない。
【０００９】
この点、上記構成によれば、スリット孔の幅が７ｍｍ以上であるため、スリット孔における圧力損失を低減できるので、吸引装置の真空度の絶対値の上限値が５０ｋＰａ以下において、吸引風速を３０ｍ／ｓ以上にすることができる。また、スリット孔の幅が１５ｍｍ以下であるため、吸引装置の真空圧の絶対値の上限値が５０ｋＰａ以下であっても、吸引風速を３０ｍ／ｓ以上にすること、ひいては濾材の帯電性能を高めることができる。
【００１０】
したがって、簡単な構成の変更によって、濾材の帯電性能を高めることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
