公開番号2025172690
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2025040159
出願日2025-03-13
発明の名称フィルタ
出願人トヨタ紡織株式会社
代理人個人,個人
主分類B01D 46/52 20060101AFI20251118BHJP(物理的または化学的方法または装置一般)
要約【課題】機能剤による機能を濾材の下流で長い期間に亘って保持することができるフィルタを提供する。
【解決手段】フィルタ11は、濾材22と端板23とを備える。濾材22は四角形のシート状に形成される。濾材22は、その濾材22の一辺の延びる方向に沿って山と谷とが交互に連なるよう折られている。端板23は濾材22の外縁に固定される。フィルタ11には、二つの端板23が設けられる。二つの端板23は、濾材22の上記一辺、及び、その一辺に対し平行になる濾材22の別の一辺に対し、接着剤等によって固定される。こうしたフィルタ11では、濾材22をその厚さ方向に空気が通過する。また、端板23には、濾材22を通過する空気によって下流に流される抗菌剤が担持される。抗菌剤としては、植物由来の抗菌機能を有する物質、例えばフィトンチッドやアリルイソチオシアネート(AITC)を徐放剤と混ぜた状態のものが採用されている。
【選択図】図3
特許請求の範囲【請求項１】
濾材と端板とを備え、前記濾材はシート状に形成され、前記端板は前記濾材の外縁に固定され、前記濾材をその厚さ方向に空気が通過するフィルタにおいて、
前記端板には、前記濾材を通過する空気によって下流に流される機能剤が担持されているフィルタ。
続きを表示（約 1,000 文字）【請求項２】
前記機能剤は、前記端板全体に担持されている請求項１に記載のフィルタ。
【請求項３】
前記機能剤は、空気に対する揮発性を抑えるための徐放剤を混ぜた状態で、前記端板に担持されている請求項１に記載のフィルタ。
【請求項４】
濾材と端板とを備え、前記濾材はシート状に形成され、前記端板は前記濾材の外縁に固定され、前記濾材をその厚さ方向に空気が通過するフィルタにおいて、
前記端板には、前記濾材を通過する空気によって機能剤を下流に流す機能が付与されており、
前記端板における前記濾材の外縁を固定した面と異なる面がカバーによって覆われているフィルタ。
【請求項５】
前記カバーは、前記機能剤を透過させない材料で形成されており、且つ、前記濾材を通過する空気の流れ方向における前記端板の下流端側の面を開放するとともに、その下流側の面と異なる面であってかつ前記濾材の外縁を固定した面と異なる面をすべて覆っている請求項４に記載のフィルタ。
【請求項６】
前記カバーは、機能剤を透過させることが可能な材料で形成されており、且つ、前記端板における前記濾材の外縁を固定した面と異なる面をすべて覆っている請求項４に記載のフィルタ。
【請求項７】
前記端板における機能剤を下流に流す機能は、その機能剤が含まれた溶液を前記端板に含浸させることによって前記端板に付与されている請求項４～６のいずれか一項に記載のフィルタ。
【請求項８】
前記端板における機能剤を下流に流す機能は、その機能剤をゲルと混ぜたものが前記端板に塗りつけられることによって前記端板に付与されている請求項４～６のいずれか一項に記載のフィルタ。
【請求項９】
前記端板における機能剤を下流に流す機能は、機能剤とゲルとの混合物が封入された機能剤を透過可能な袋状のフィルムを前記カバーと前記端板との間に挟むことによって前記端板に付与されている請求項４～６のいずれか一項に記載のフィルタ。
【請求項１０】
前記濾材は、四角形のシートであって、前記濾材の一辺の延びる方向に沿って山と谷とが交互に連なるよう折られており、
前記端板は、前記濾材の前記一辺及びその一辺に対し平行になる前記濾材の別の一辺に対し固定される二つの端板である請求項１～６のいずれか一項に記載のフィルタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、フィルタに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
車両の空調装置等に用いられるフィルタは、濾材と端板とを備えている。濾材はシート状に形成されている。端板は濾材の外縁に固定されている。こうしたフィルタでは、濾材をその厚さ方向に空気が通過する。また、フィルタの濾材として、特許文献１に示すように、抗菌機能や芳香機能など所定の機能を有するものを用いることが知られている。この場合、フィルタの濾材を厚さ方向に通過する空気により、濾材の下流で上記所定の機能が作用する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１４９５６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に示されるように、フィルタの濾材が所定の機能を有するものである場合、濾材における上記所定の機能が短期間のうちに失われるおそれがある。これは、フィルタでは濾材を厚さ方向に通過する空気の速度が速いため、その空気の流量が多くなることが関係している。すなわち、濾材における上記所定の機能は濾材を厚さ方向に空気が通過するに従って低下していくため、上述したように濾材を厚さ方向に通過する空気の流量が多いと、濾材における上記所定の機能が短期間のうちに失われる。その結果、上記所定の機能を濾材の下流で長い期間に亘って保持することが困難になる。
【課題を解決するための手段】
【０００５】
以下、上記課題を解決するための手段及びその作用効果について記載する。
上記課題を解決するフィルタは、濾材と端板とを備える。濾材はシート状に形成される。端板は濾材の外縁に固定される。こうしたフィルタでは、濾材をその厚さ方向に空気が通過する。また、上記端板には、濾材を通過する空気によって下流に流される機能剤が担持される。
【０００６】
上記構成によれば、端板に担持された機能剤がフィルタの濾材を通過する空気によって下流に流される。濾材の外縁には端板が固定されている。このため、濾材の中央と比較して、濾材における端板の近くでは、厚さ方向に通過する空気の速度が遅くなることから、その空気の流量が少なくなる。その結果、端板に担持された機能剤が濾材を通過する空気によって下流に流れる量が少なく抑えられる。これにより、比較的長い期間に亘ってフィルタの下流に機能剤を流すことができる。従って、上記機能剤による抗菌機能や芳香機能といった機能を、濾材の下流で長い期間に亘って保持することができる。
【０００７】
上記課題を解決するフィルタは、濾材と端板とを備える。濾材はシート状に形成される。端板は濾材の外縁に固定される。こうしたフィルタでは、濾材をその厚さ方向に空気が通過する。また、上記端板には、濾材を通過する空気によって機能剤を下流に流す機能が付与されている。上記端板における濾材の外縁を固定した面と異なる面は、カバーによって覆われている。
【０００８】
上記構成によれば、端板には濾材を通過する空気によって機能剤を下流に流す機能が付与されているため、フィルタの濾材を空気が通過することによって端板から下流に機能剤が流される。濾材の外縁には端板が固定されている。このため、濾材の中央と比較して、濾材における端板の近くでは、厚さ方向に通過する空気の速度が遅くなることから、その空気の流量が少なくなる。その結果、濾材を通過する空気によって端板から下流に流れる機能剤の量が少なく抑えられる。これにより、比較的長い期間に亘ってフィルタの下流に機能剤を流すことができる。従って、上記機能剤による抗菌機能や芳香機能といった機能を、濾材の下流で長い期間に亘って保持することができる。更に、端板における濾材の外縁を固定した面と異なる面がカバーによって覆われているため、カバーによる端板の覆い方やカバーの材質を変えることにより、単位時間当たりに端板から下流に流れる機能剤の量をコントロールできる。
【図面の簡単な説明】
【０００９】

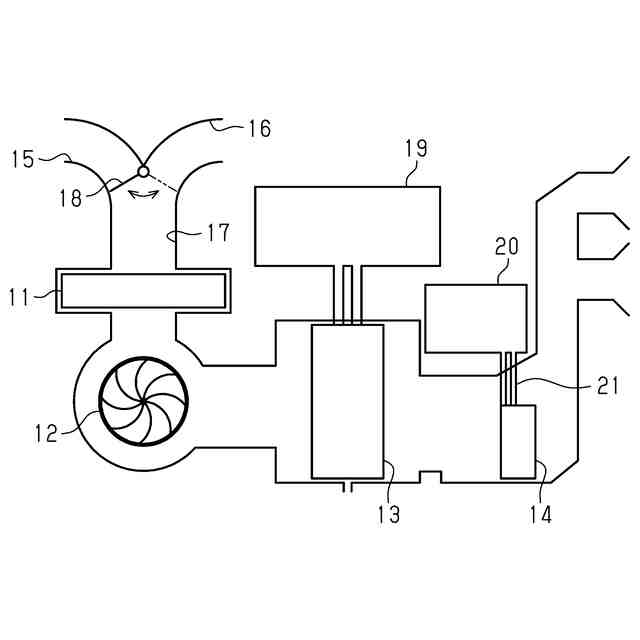

フィルタが適用される空調装置を示す略図である。

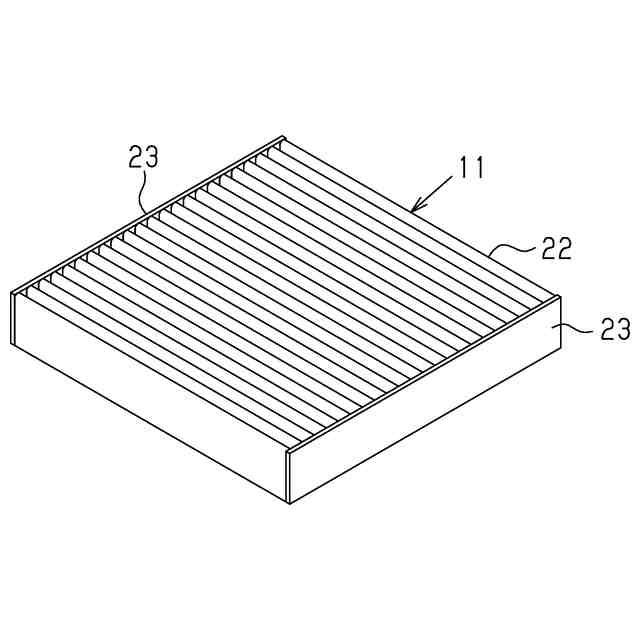

図１の空調装置に用いられる第１実施形態のフィルタを示す斜視図である。

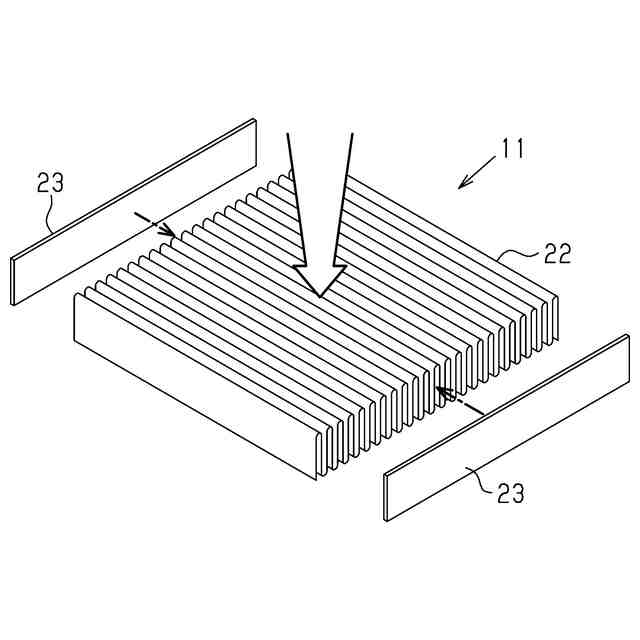

図２のフィルタを分解した状態を示す斜視図である。
図１のフィルタにおける抗菌剤の放出時間を示すグラフである。
第２実施形態のフィルタにおける端板及びその付近を拡大して示す斜視図である。
図２のフィルタの他の例を示す斜視図である。

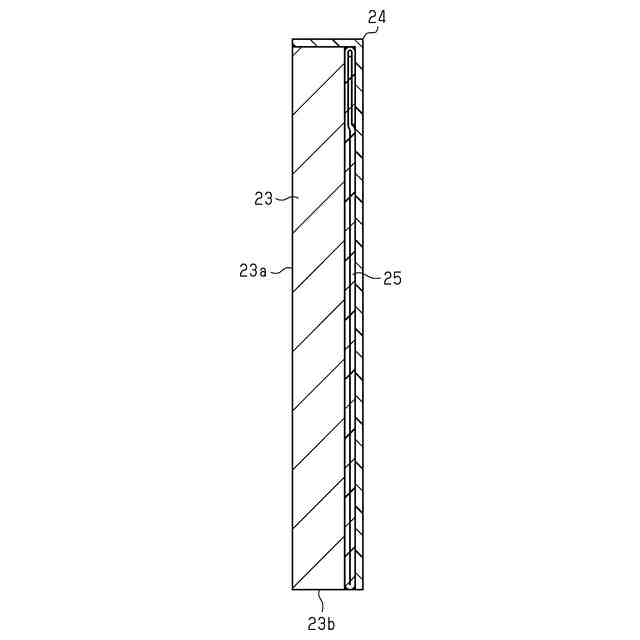

図５のフィルタにおける端板の他の例を示す断面図である。
図５のフィルタにおけるカバーの他の例を示す断面図である。
カバーの材質及び厚さによる機能剤のカバー透過率の違いを示すグラフである。
【発明を実施するための形態】
【００１０】
［第１実施形態］
以下、フィルタの第１実施形態について、図１～図４を参照して説明する。
図１に示すように、車両の空調装置は、フィルタ１１、ブロワ１２、エバポレータ１３、及びヒータ１４を備えている。同装置は、ブロワ１２の駆動により、外気導入通路１５もしくは内気導入通路１６を介してメイン通路１７に空気を吸い込む。メイン通路１７に吸い込まれた空気は、エバポレータ１３での冷却及びヒータ１４での加熱を経た後、車両における車室内に空調風として吹き出される。
（【００１１】以降は省略されています）
