公開番号2025159964
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062865
出願日2024-04-09
発明の名称車両用照明装置
出願人豊田合成株式会社,トヨタ紡織株式会社
代理人弁理士法人平田国際特許事務所
主分類B60Q 3/20 20170101AFI20251015BHJP(車両一般)
要約【課題】乗員からの視認性を向上させることができる車両用照明装置を提供する。
【解決手段】車両用照明装置1は、車両8のドアウインドウよりも低い位置であって座席80に隣接して車両8の中央側に配置され、車両8の前後方向に沿ってライン状の第1の照明光20を出力する第1の照明部2と、ドアウインドウよりも低い位置であって座席80に隣接して車両8のドア側に配置され、車両8の前後方向に沿ってライン状の第2の照明光30を出力する第2の照明部3と、を備えて概略構成されている。
【選択図】図1
特許請求の範囲【請求項１】
車両のドアウインドウよりも低い位置であって座席に隣接して前記車両の中央側に配置され、前記車両の前後方向に沿ってライン状の第１の照明光を出力する第１の照明部と、
前記ドアウインドウよりも低い位置であって前記座席に隣接して前記車両のドア側に配置され、前記車両の前後方向に沿ってライン状の第２の照明光を出力する第２の照明部と、
を備えた車両用照明装置。
続きを表示（約 610 文字）【請求項２】
車両のドアウインドウよりも低い位置であって座席に隣接するセンターコンソールの上面部に配置され、前記車両の前後方向に沿ってライン状に第１の照明光を出力する第１の照明部、
を備えた車両用照明装置。
【請求項３】
前記第１の照明部の出射面は、前記センターコンソールの前記上面部の上面の車幅方向中央で１本の連続したライン状に形成される、
請求項２に記載の車両用照明装置。
【請求項４】
前記第１の照明部は、前記座席に隣接するセンターコンソールの上面部に配置される、
請求項１に記載の車両用照明装置。
【請求項５】
前記第１の照明部は、前記第１の照明光を前記車両の天井方向に出力する、
請求項３又は４に記載の車両用照明装置。
【請求項６】
前記第１の照明部は、前記車両の天井方向に向けて前記第１の照明光を出力する、
前記第２の照明部は、前記車両の中央方向に向けて前記第２の照明光を出力する、
請求項４に記載の車両用照明装置。
【請求項７】
前記第１の照明部及び前記第２の照明部は、同じ高さに配置される、
請求項６に記載の車両用照明装置。
【請求項８】
前記第２の照明部は、前記車両の左右のドアに配置される、
請求項７に記載の車両用照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用照明装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来の技術として、車両のフロントガラスの一部を覆う第１位置と車両天井と重なる第２位置との間で変位可能とされたサンバイザーと、第１位置とされたサンバイザーにおいて車室内側に配される面に設けられたミラーと、車両の座席の側方に設けられた光を発する照明部と、を備えた車両照明構造が知られている（例えば、特許文献１参照。）。
【０００３】
車両照明構造は、サンバイザーに、ミラーの側方に位置して光を反射可能な反射部が設けられており、照明部から発せられた光が、反射部で反射され、座席に着座した乗員の顔を前方から照射するように設定されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１１９３５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年、自動運転の進歩などから座席に着座する乗員が下方を向く機会が増えており、従来の車両照明構造を用いた照明装置は、乗員から視認され難い。
【０００６】
従って本発明の目的は、乗員からの視認性を向上させることができる車両用照明装置を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一態様は、車両のドアウインドウよりも低い位置であって座席に隣接して車両の中央側に配置され、車両の前後方向に沿ってライン状の第１の照明光を出力する第１の照明部と、ドアウインドウよりも低い位置であって座席に隣接して車両のドア側に配置され、車両の前後方向に沿ってライン状の第２の照明光を出力する第２の照明部と、を備えた車両用照明装置を提供する。
【０００８】
本発明の他の態様は、車両のドアウインドウよりも低い位置であって座席に隣接するセンターコンソールの上面部に配置され、車両の前後方向に沿ってライン状に第１の照明光を出力する第１の照明部を備えた車両用照明装置を提供する。
【発明の効果】
【０００９】
本発明によれば、乗員からの視認性を向上させることができる。
【図面の簡単な説明】
【００１０】

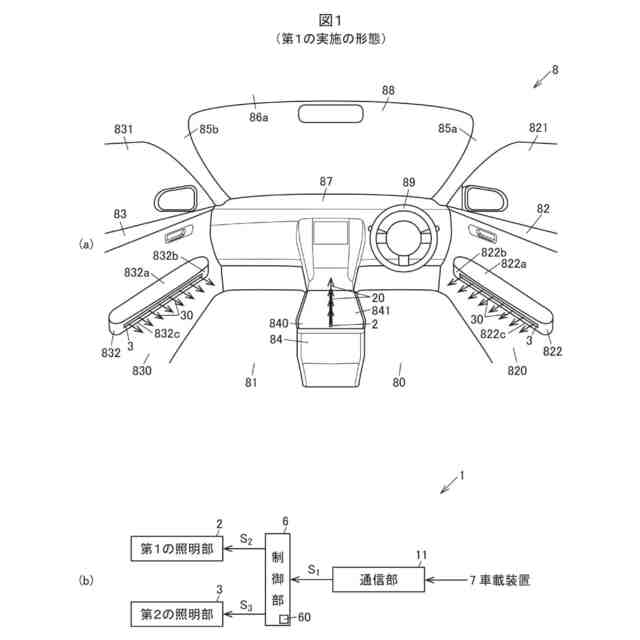

図１（ａ）は、第１の実施の形態に係る車両用照明装置が搭載された車両内部の一例を示す図であり、図１（ｂ）は、車両用照明装置のブロック図の一例である。

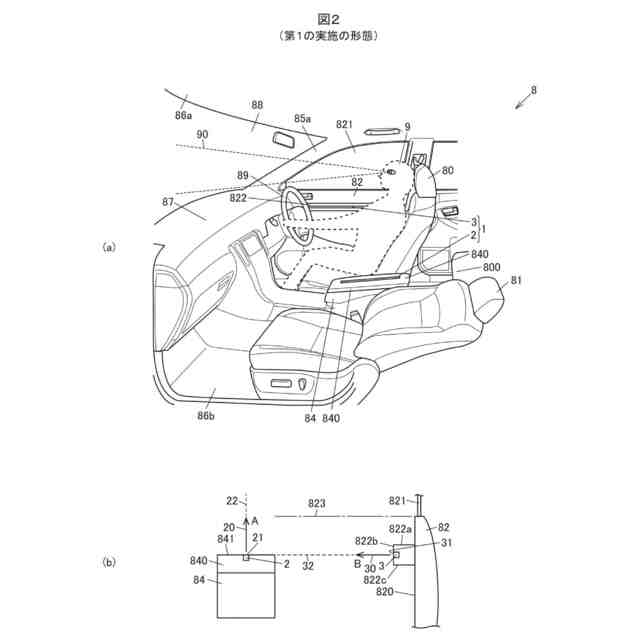

図２（ａ）は、第１の実施の形態に係る車両用照明装置の第１の照明部と第２の照明部の配置の一例を示す図であり、図２（ｂ）は、第１の照明光及び第２の照明光の照明方向の一例を示す図である。

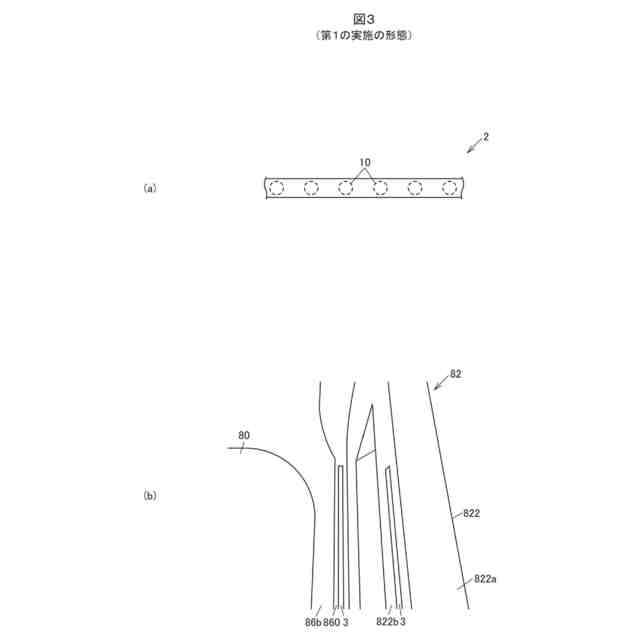

図３（ａ）は、第１の実施の形態に係る車両用照明装置の第１の照明部及び第２の照明部の発光素子の配置の一例を示す図であり、図３（ｂ）は、変形例に係る第２の照明部の配置の一例を示す図である。

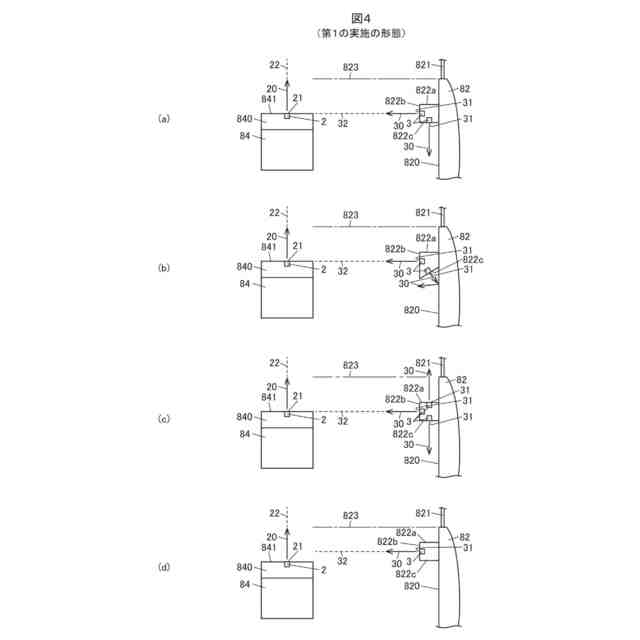

図４（ａ）～図４（ｃ）は、変形例に係る第２の照明光が出力される方向の一例を示す図であり、図４（ｄ）は、変形例に係る第１の照明部と第２の照明部の配置の一例を示す図である。

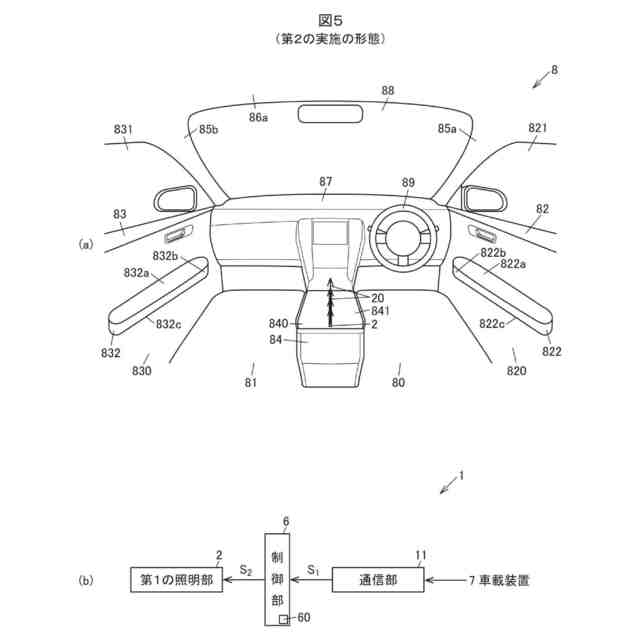

図５（ａ）は、第２の実施の形態に係る車両用照明装置が搭載された車両内部の一例を示す図であり、図５（ｂ）は、車両用照明装置のブロック図の一例である。

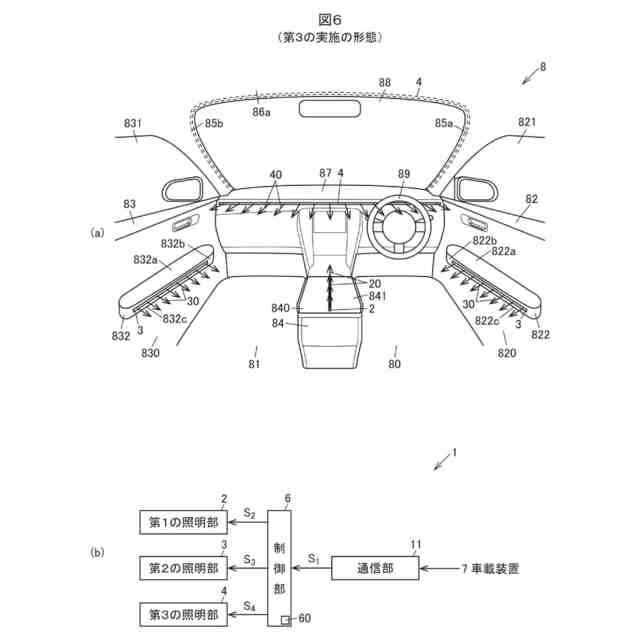

図６（ａ）は、第３の実施の形態に係る車両用照明装置が搭載された車両内部の一例を示す図であり、図６（ｂ）は、車両用照明装置のブロック図の一例である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
