公開番号2025164327
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068199
出願日2024-04-19
発明の名称ロックシステム
出願人トヨタ紡織株式会社
代理人弁理士法人岡田国際特許事務所
主分類B60N 2/08 20060101AFI20251023BHJP(車両一般)
要約【課題】フロアに対してより簡易な構成で対象物の配置位置や向きを変更し固定することが可能なロックシステムを提供する。
【解決手段】ロックシステム10は、フロア30に沿って延びる第1レール1aと、該第1レール1aとロック可能にシート台座部6に設けられ、第1レール1aに対するロック位置の選択によりシート台座部6のフロア30における位置をレール長さ方向に調節可能なロック部(ロックユニット2)と、該ロック部の解除状態においてシート台座部6をフロア30に対して第1鉛直軸線6cまわりに旋回させる旋回部6aと、フロア30に沿って第1レール1aから離れて延びる第2レール1bと、シート台座部6を第1鉛直軸線6cまわりに旋回させた際のロック部と第2レール1bとの位置ずれをロック可能な位置に補正するロック位置調節部(ロックユニット2)と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
対象物をフロアにロックするロックシステムであって、
前記フロアに沿って延びる第１レールと、
該第１レールとロック可能に前記対象物に設けられ、前記第１レールに対するロック位置の選択により前記対象物の前記フロアにおける位置をレール長さ方向に調節可能なロック部と、
該ロック部の解除状態において前記対象物を前記フロアに対して第１鉛直軸線まわりに旋回させる旋回部と、
前記フロアに沿って前記第１レールから離れて延びる第２レールと、
前記対象物を前記第１鉛直軸線まわりに旋回させた際の前記ロック部と前記第２レールとの位置ずれをロック可能な位置に補正するロック位置調節部と、を有するロックシステム。
続きを表示（約 530 文字）【請求項２】
請求項１に記載のロックシステムであって、
前記ロック位置調節部が、前記第１鉛直軸線から離れた第２鉛直軸線まわりに回転するターンテーブルを有し、該ターンテーブルの前記第２鉛直軸線から偏心した位置に前記ロック部が取り付けられることで、前記ターンテーブルの回転に伴い前記ロック部の前記対象物に対する向きと前記第１鉛直軸線からの距離とを調節するロックシステム。
【請求項３】
請求項１又は請求項２に記載のロックシステムであって、

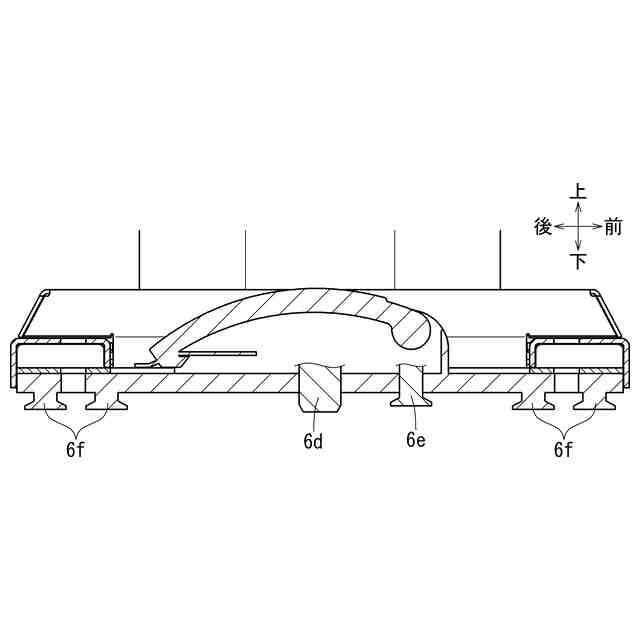

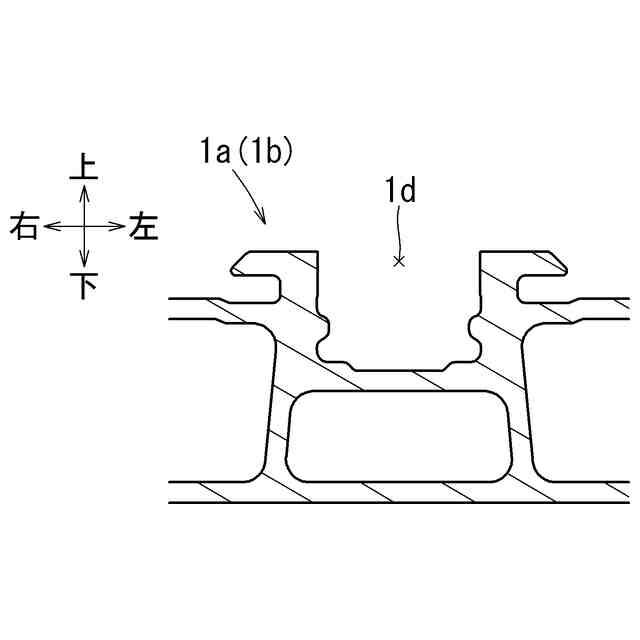

前記第１レールと前記第２レールとが、前記ロック部を、レール長さ方向に延びる向きでレール上方から嵌合させると共に、レール内部で第３鉛直軸線まわりに回転したロック片を引掛けてロックさせる互いに同一のレール構造を有し、
前記ロック位置調節部が、前記ロック部の前記対象物に対する向きと前記第１鉛直軸線からの距離とを調節するロックシステム。
【請求項４】
請求項３に記載のロックシステムであって、
前記第１レールと前記第２レールとが、互いに平行に延びると共に、前記ロック部を、レール長さ方向に互いに同じ一定の間隔でロックできるようになっているロックシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、対象物をフロアにロックするロックシステムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、シート等の対象物をフロアにロックする技術が知られている。例えば特許文献１では、シートの配置位置や向きを変更し乗物内フロアに固定する技術が開示されている。具体的には、車両の側壁にレールを敷設し、当該レールに対してシートを片持ち状に取り付ける。当該シートは、側壁に沿ってスライド移動可能となる。また、シートを旋回して向きを変えられるように回転支持台が備えられている。
【０００３】
ロックシステムとしては、シートがスライド移動しないように固定するためのロック装置（案内レール４０の位置決め孔４８やロックピン４９）と、シートが旋回しないように固定するためのロック装置（回転支持台６における内輪６０の係止溝６２やストッパピン９１）がそれぞれ設けられている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－００８２１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に開示された技術では、スライド移動に対するロック装置と、旋回に対するロック装置が異なるため、構造が複雑になるという課題があった。そこで、本発明は、フロアに対してより簡易な構成で対象物の配置位置や向きを変更し固定することが可能なロックシステムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決する手段として、本発明のロックシステムは、次の手段をとる。
【０００７】
すなわち、本発明の第１の発明は、対象物をフロアにロックするロックシステムであって、前記フロアに沿って延びる第１レールと、該第１レールとロック可能に前記対象物に設けられ、前記第１レールに対するロック位置の選択により前記対象物の前記フロアにおける位置をレール長さ方向に調節可能なロック部と、該ロック部の解除状態において前記対象物を前記フロアに対して第１鉛直軸線まわりに旋回させる旋回部と、前記フロアに沿って前記第１レールから離れて延びる第２レールと、前記対象物を前記第１鉛直軸線まわりに旋回させた際の前記ロック部と前記第２レールとの位置ずれをロック可能な位置に補正するロック位置調節部と、を有するロックシステムである。
【０００８】
第１の発明によれば、対象物を第１レールに沿ってスライド移動できるとともに旋回することができる。また、第１レールへのロックに用いられるロック部は、第２レールに対するロックにおいて共用され、第２レールに対して生じ得るロック部の位置ずれはロック位置調節部により補正される。これにより、フロアに対してより簡易な構成で対象物の配置位置や向きを変更し固定することが可能となる。
【０００９】

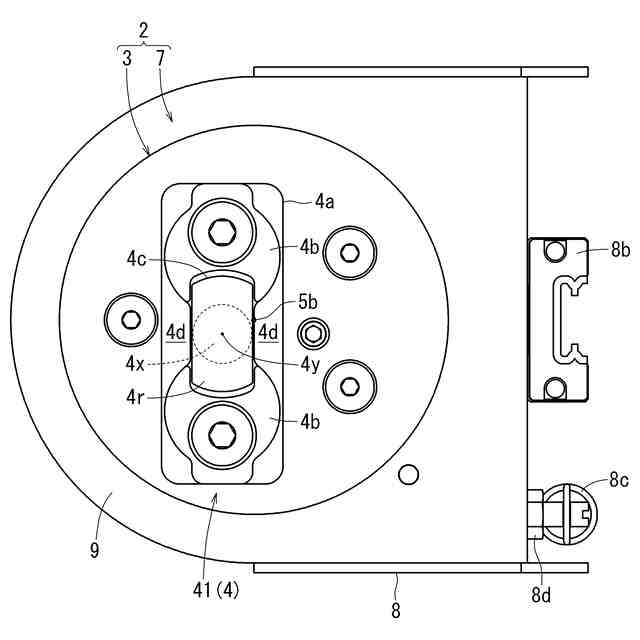

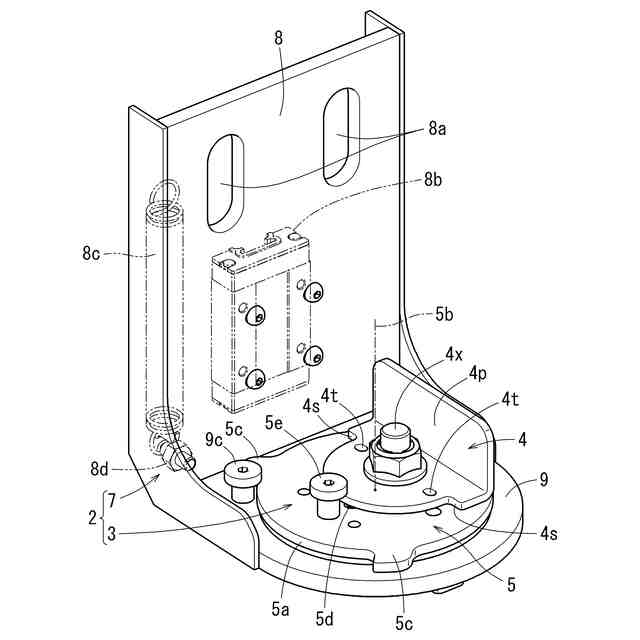

本発明の第２の発明は、上記第１の発明において、前記ロック位置調節部が、前記第１鉛直軸線から離れた第２鉛直軸線まわりに回転するターンテーブルを有し、該ターンテーブルの前記第２鉛直軸線から偏心した位置に前記ロック部が取り付けられることで、前記ターンテーブルの回転に伴い前記ロック部の前記対象物に対する向きと前記第１鉛直軸線からの距離とを調節するロックシステムである。
【００１０】
第２の発明によれば、ロック部の向きの調節と距離の調節を同時に行うので、例えば、まずターンテーブルによってロック部の向きだけを調節し、次に距離の調節を行うべく当該ターンテーブルをスライドするような構成と比較して、ロック位置調節部の機構をより簡素なものとすることができる。
（【００１１】以降は省略されています）
