公開番号2025166654
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070827
出願日2024-04-24
発明の名称ガス絶縁開閉装置
出願人日新電機株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H02B 13/035 20060101AFI20251029BHJP(電力の発電,変換,配電)
要約【課題】主管と枝管とを結ぶ辺の形状が曲線のみの場合、補強部材の平面面積が小さくなるため、補強部材の強度が低くなる傾向がある。
【解決手段】ガス絶縁開閉装置は、主管(11)と、枝管(12)とを含む圧力容器(1)と、板状の補強部材(10)とを備え、補強部材は、第1辺部(13)と、第2辺部(14)と、第3辺部(15)とを有し、第3辺部は、直線部(151)および曲線部(152)を含む。
【選択図】図2
特許請求の範囲【請求項１】
主管と、前記主管から分岐する枝管とを含む圧力容器と、
前記主管および前記枝管に接続する板状の補強部材とを備え、
前記補強部材は、
前記主管に接続する第１辺部と、
前記枝管に接続する第２辺部と、
前記第１辺部と前記第２辺部とを結ぶ第３辺部とを有し、
前記第３辺部は、直線部および主管と枝管との接続部位に向かって凹む曲線部を含む、ガス絶縁開閉装置。
続きを表示（約 810 文字）【請求項２】
前記直線部は、前記第１辺部から、前記主管に対し略垂直に延伸する第１直線部と、前記第２辺部から、前記枝管に対し略垂直に延伸する第２直線部とを含み、前記曲線部は、前記第１直線部と前記第２直線部との間に位置している、請求項１に記載のガス絶縁開閉装置。
【請求項３】
前記第３辺部は、前記曲線部と前記第１直線部との間、または前記曲線部と前記第２直線部との間に、第３直線部を含む、請求項２に記載のガス絶縁開閉装置。
【請求項４】
前記枝管は、前記主管との接続部とは反対側の端部に枝管フランジを備えており、
前記第２直線部の少なくとも一部は前記枝管フランジに接続している、請求項２に記載のガス絶縁開閉装置。
【請求項５】
前記主管の端部は主管フランジを備えており、
前記第１直線部の少なくとも一部は前記主管フランジに接続している、請求項２に記載のガス絶縁開閉装置。
【請求項６】
前記枝管の断面形状は、直線部および円弧部を含む長円形状であり、
前記補強部材は、該直線部に位置している、請求項１に記載のガス絶縁開閉装置。
【請求項７】
前記補強部材は、前記第１辺部と前記第２辺部とが交差する角部に、切欠きを有している、請求項１に記載のガス絶縁開閉装置。
【請求項８】
前記補強部材は、前記第２辺部と前記第２直線部とが交差する角部に、切欠きを有している、請求項４に記載のガス絶縁開閉装置。
【請求項９】
前記補強部材は、前記第１辺部と前記第１直線部とが交差する角部に、切欠きを有している、請求項５に記載のガス絶縁開閉装置。
【請求項１０】
前記補強部材は、前記第１辺部において、角部以外の箇所にもさらに切欠きを有している、請求項９に記載のガス絶縁開閉装置。

発明の詳細な説明【技術分野】
【０００１】
本開示はガス絶縁開閉装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、主管と、この主管から分岐する枝管とで構成される容器に発生する応力を抑制する構造として、枝管の側面に補強リブが設けられたガス絶縁開閉装置が開示されている。特許文献１に記載の補強リブは、曲線部を備えている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１５／１２５３０７号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述のような従来技術は、主管と枝管とを結ぶ辺の形状が曲線のみの場合、補強部材の平面面積が小さくなるため、補強部材の強度が低くなる傾向がある。
【課題を解決するための手段】
【０００５】
上記の課題を解決するために、本開示の一態様に係るガス絶縁開閉装置は、主管と、前記主管から分岐する枝管とを含む圧力容器と、前記主管および前記枝管に接続する板状の補強部材とを備え、前記補強部材は、前記主管に接続する第１辺部と、前記枝管に接続する第２辺部と、前記第１辺部と前記第２辺部とを結ぶ第３辺部とを有し、前記第３辺部は、直線部および主管と枝管との接続部位に向かって凹む曲線部を含む。
【発明の効果】
【０００６】
本開示の一態様によれば、補強部材の強度を向上させることができる。
【図面の簡単な説明】
【０００７】
本開示の実施形態に係るガス絶縁開閉装置の外観構成を示す斜視図である。

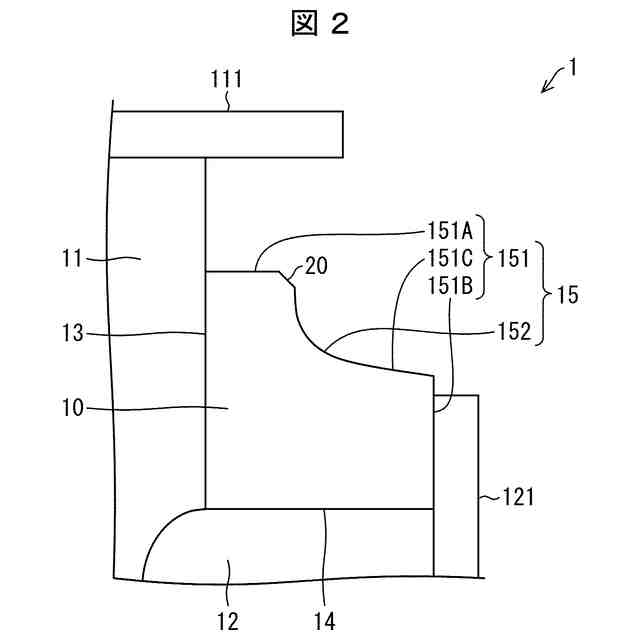

本開示の実施形態に係るガス絶縁開閉装置の部分拡大図である。

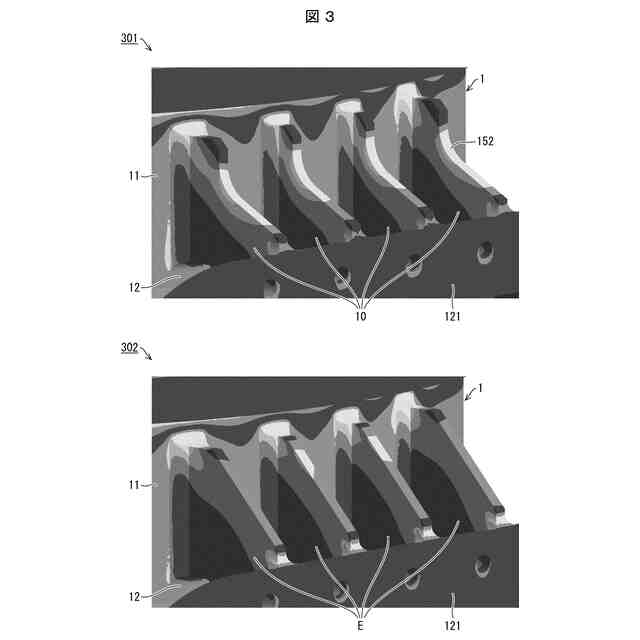

本開示の範囲内の補強部材と、本開示の範囲外の補強部材と、を用いた応力解析の結果を示す図である。

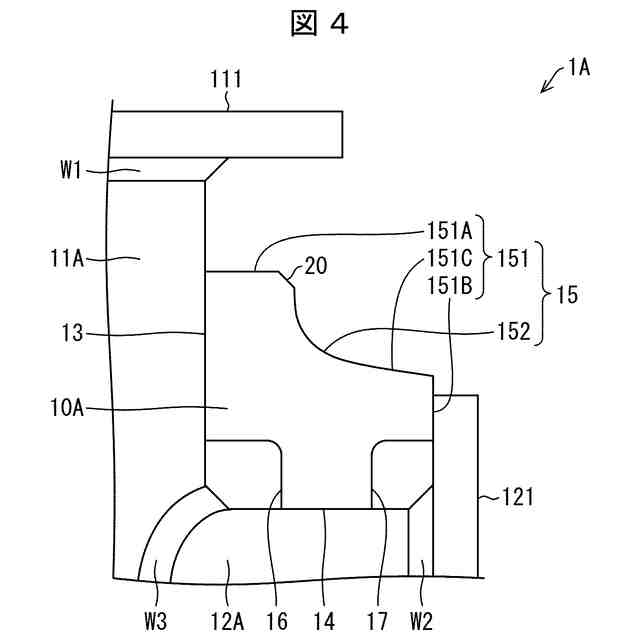

本開示の別の実施形態に係るガス絶縁開閉装置の部分拡大図である。

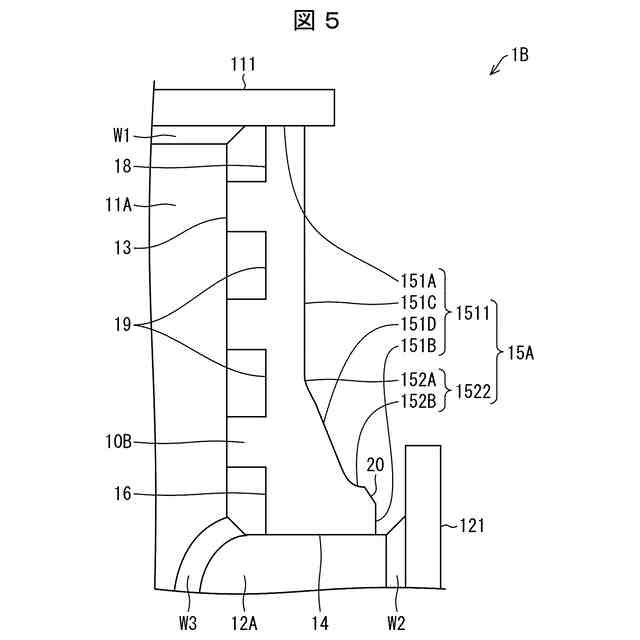

本開示のさらに別の実施形態に係るガス絶縁開閉装置の部分拡大図である。
【発明を実施するための形態】
【０００８】
〔実施形態１〕

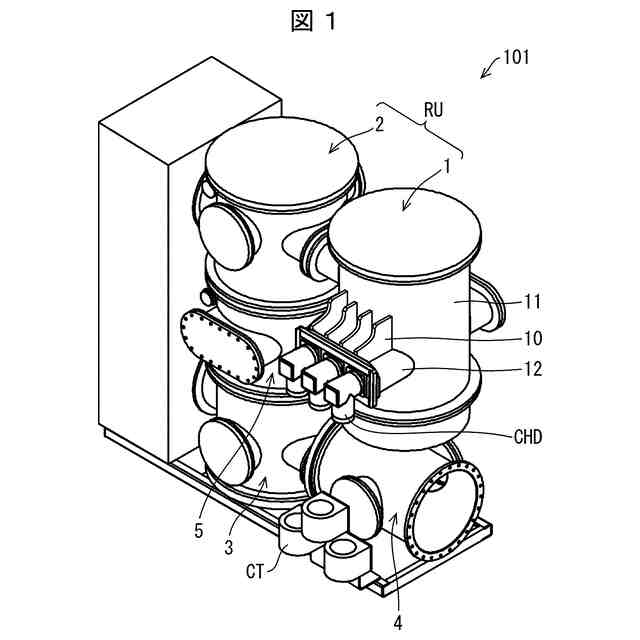

図１は、実施形態１に係るガス絶縁開閉装置１０１の外観構成を示す斜視図である。
【０００９】
ガス絶縁開閉装置１０１は、変流器ＣＴと、ケーブルヘッドＣＨＤと、受電ユニットＲＵと、第２遮断器ユニット３と、接続ユニット４と、母線室５とを、主要部として備えている。受電ユニットＲＵは、圧力容器１および第１遮断器ユニット２を有している。変流器ＣＴは、電路に流れる電流を計測する。ケーブルヘッドＣＨＤには、電路のケーブルの端部が接続される。
【００１０】
第１遮断器ユニット２、母線室５および第２遮断器ユニット３は、上下方向に積み上げられるように配置されている。具体的には、第２遮断器ユニット３が母線室５の下（直下）に配置され、第１遮断器ユニット２が母線室５の上（直上）に配置されている。接続ユニット４は、第２遮断器ユニット３の側方に配置されている。圧力容器１は、接続ユニット４の上方に配置されている。圧力容器１は、主管１１と、主管１１から分岐した枝管１２とを有している。図１で示す枝管１２は、ケーブルヘッドＣＨＤと接続され、内部に電路を有する枝管であるが、圧力容器１から分枝した配管であればよく、これに限定されない。
（【００１１】以降は省略されています）
