特許ウォッチ

公開番号2025180092
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024087199
出願日2024-05-29
発明の名称皮膜付きアルミニウム材、及び皮膜付きアルミニウム材の製造方法
出願人日新電機株式会社
代理人個人,個人
主分類C23C 8/16 20060101AFI20251204BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約【課題】アルミニウム材に設けた皮膜の耐食性を高めることが可能となる皮膜付きアルミニウム材、及び皮膜付きアルミニウム材の製造方法を提供する。
【解決手段】皮膜付きアルミニウム材は、アルミニウム材と、アルミニウム材の表面に設けられた皮膜とを有する。アルミニウム材は、国際アルミニウム合金名が1000番台の純アルミニウムから構成される。皮膜は、ベーマイトを含有する。皮膜における下記式(1)で表される強度比率Rは、0.3以下である。
強度比率R=ピーク強度Y/ピーク強度X…(1)
式(1)中のピーク強度X及びピーク強度Yは、皮膜のX線回折チャートにおけるピーク強度である。ピーク強度Xは、アルミニウムの(200)面に由来する固有ピーク強度である。ピーク強度Yは、ベーマイトの(020)面に由来する固有ピーク強度である。
【選択図】図2
特許請求の範囲【請求項１】
アルミニウム材と、前記アルミニウム材の表面に設けられた皮膜とを有する皮膜付きアルミニウム材であって、
前記アルミニウム材は、国際アルミニウム合金名が１０００番台の純アルミニウムから構成され、
前記皮膜は、ベーマイトを含有し、
前記皮膜における下記式（１）：
強度比率Ｒ＝ピーク強度Ｙ／ピーク強度Ｘ…（１）
（式（１）中のピーク強度Ｘ及びピーク強度Ｙは、前記皮膜のＸ線回折チャートにおけるピーク強度であり、前記ピーク強度Ｘは、アルミニウムの（２００）面に由来する固有ピーク強度であり、前記ピーク強度Ｙは、ベーマイトの（０２０）面に由来する固有ピーク強度である。）
で表される強度比率Ｒは、０．３以下である、皮膜付きアルミニウム材。
続きを表示（約 490 文字）【請求項２】
前記強度比率Ｒが０．０１以上である、請求項１に記載の皮膜付きアルミニウム材。
【請求項３】
前記アルミニウム材は、流路管であり、
前記流路管の少なくとも管内面に前記皮膜が設けられている、請求項１に記載の皮膜付きアルミニウム材。
【請求項４】
請求項１から請求項３のいずれか一項に記載の皮膜付きアルミニウム材の製造方法であって、
前記アルミニウム材から構成される基材を準備する準備工程と、
前記基材に前記皮膜を形成する皮膜形成工程と、を備え、
前記皮膜形成工程は、前記基材の表面の少なくとも一部に水蒸気を接触させる工程であり、
前記水蒸気の温度は、１００℃以上、２００℃以下の範囲内であり、
前記基材の表面と前記水蒸気との接触時間は、０．１時間以上、５時間以下の範囲内である、皮膜付きアルミニウム材の製造方法。
【請求項５】
前記皮膜形成工程において、前記水蒸気と接触させる前の前記基材の表面は、乾燥した状態である、請求項４に記載の皮膜付きアルミニウム材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、皮膜付きアルミニウム材、及び皮膜付きアルミニウム材の製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１に記載されるように、例えば、国際アルミニウム合金名が、２０００番台、６０００番台、又は７０００番台のアルミニウム合金と、このアルミニウム合金上に形成された皮膜を有する皮膜付きアルミニウム合金材が知られている。この皮膜付きアルミニウム合金材では、皮膜をベーマイト（一水和アルミニウム酸化物、ＡｌＯＯＨ）と、Ａｌ系層状複水酸化物とから構成することで、皮膜の防食性を高めている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１７／１３５３６３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような国際アルミニウム合金名が２０００番台等のアルミニウム合金材以外に、１０００番台のアルミニウム材が知られている。１０００番台のアルミニウム材は、純度が９９．００％以上の純アルミニウム材である。このような１０００番台のアルミニウム材にベーマイトを含有する皮膜を設けた皮膜付きアルミニウム材において、皮膜の耐食性を高めることが望まれている。
【課題を解決するための手段】
【０００５】
上記課題を解決する皮膜付きアルミニウム材は、アルミニウム材と、前記アルミニウム材の表面に設けられた皮膜とを有する皮膜付きアルミニウム材であって、前記アルミニウム材は、国際アルミニウム合金名が１０００番台の純アルミニウムから構成され、前記皮膜は、ベーマイトを含有し、前記皮膜における下記式（１）で表される強度比率Ｒは、０．３以下である。
【０００６】
強度比率Ｒ＝ピーク強度Ｙ／ピーク強度Ｘ…（１）
（式（１）中のピーク強度Ｘ及びピーク強度Ｙは、前記皮膜のＸ線回折チャートにおけるピーク強度であり、前記ピーク強度Ｘは、アルミニウムの（２００）面に由来する固有ピーク強度であり、前記ピーク強度Ｙは、ベーマイトの（０２０）面に由来する固有ピーク強度である。）
【発明の効果】
【０００７】
本発明は、アルミニウム材に設けた皮膜の耐食性を高めることが可能となる効果を発揮する。
【図面の簡単な説明】
【０００８】
図１は、試験例１のサンプルにおける皮膜のＸ線回折チャートである。

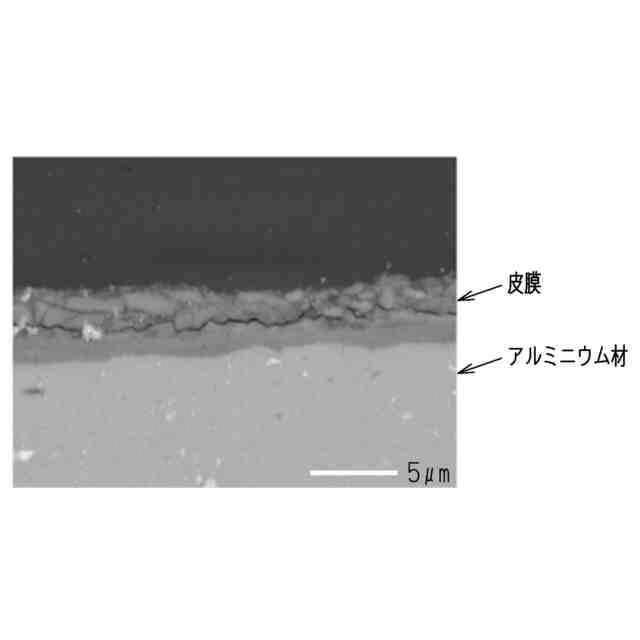

図２は、試験例１のサンプルにおける断面を示す顕微鏡写真である。
図３は、試験例２のサンプルにおける皮膜のＸ線回折チャートである。
図４は、試験例２のサンプルにおける断面を示す顕微鏡写真である。
図５は、試験例３のサンプルにおける皮膜のＸ線回折チャートである。
図６は、試験例３のサンプルにおける断面を示す顕微鏡写真である。
図７は、皮膜形成装置の一例を示す概略断面図である。
【発明を実施するための形態】
【０００９】
以下、皮膜付きアルミニウム材、及び皮膜付きアルミニウム材の製造方法の実施形態について説明する。
＜皮膜付きアルミニウム材＞
皮膜付きアルミニウム材は、アルミニウム材と、アルミニウム材の表面に設けられた皮膜とを有している。アルミニウム材は、国際アルミニウム合金名が１０００番台の純アルミニウムから構成されている。１０００番台の純アルミニウムは、９９．００％以上の純度を有している。１０００番台の純アルミニウムとしては、例えば、１０５０（Ａ１０５０）、１０６０（Ａ１０６０）、１０７０（Ａ１０７０）、１０８０（Ａ１０８０）、１０５０Ａ（Ａ１０５０Ａ）、１１００（Ａ１１００）、１２００（Ａ１２００）、１２３０Ａ（Ａ１２３０Ａ）等が挙げられる。
【００１０】
皮膜は、ベーマイトを含有する。ベーマイトは、一水和アルミニウム酸化物（ＡｌＯＯＨ）である。この皮膜における下記式（１）で表される強度比率Ｒは、０．３以下である。
（【００１１】以降は省略されています）

関連特許
