特許ウォッチ

公開番号2025110394
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2025004091
出願日2025-01-10
発明の名称積層体及び包装袋
出願人TOPPANホールディングス株式会社
代理人個人,個人,個人
主分類B32B 27/32 20060101AFI20250718BHJP(積層体)
要約【課題】モノマテリアル化を実現しつつ、印刷層を脱離しやすく、破袋強度と輸送時の振動に対する耐性に優れる積層体及び包装袋を提供すること。
【解決手段】本開示の一側面に係る積層体は、最外層と、印刷層と、第1接着剤層と、中間層と、第2接着剤層と、シーラント層と、をこの順序で備える積層構造を有する積層体であって、最外層、中間層及びシーラント層が、ポリプロピレンを含み、ポリプロピレンの含有量が、積層体の全量を基準として、90質量%以上であり、最外層と印刷層との間の密着強度が、0.5～0.8N/15mmであり、第1接着剤層と中間層との間の密着強度が、0.5～0.8N/15mmである。

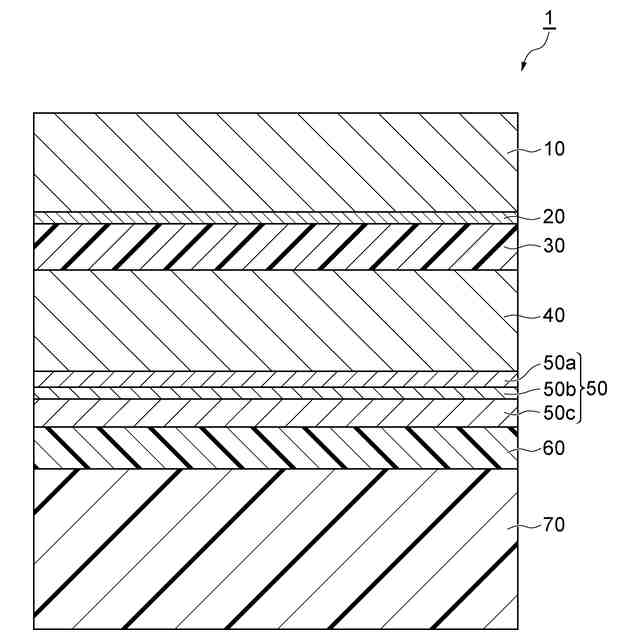

【選択図】図1
特許請求の範囲【請求項１】
最外層と、
印刷層と、
第１接着剤層と、
中間層と、
第２接着剤層と、
シーラント層と、
をこの順序で備える積層構造を有する積層体であって、
前記最外層、前記中間層及び前記シーラント層が、ポリプロピレンを含み、
前記ポリプロピレンの含有量が、前記積層体の全量を基準として、９０質量％以上であり、
前記最外層と前記印刷層との間の密着強度が、０．５～０．８Ｎ／１５ｍｍであり、
前記第１接着剤層と前記中間層との間の密着強度が、０．５～０．８Ｎ／１５ｍｍである、積層体。
続きを表示（約 640 文字）【請求項２】
バリア層を更に備え、
前記バリア層が、バリアコート層を有する、請求項１に記載の積層体。
【請求項３】
前記バリア層が、前記中間層側から、アンカーコート層、蒸着層及び前記バリアコート層をこの順に有する、請求項２に記載の積層体。
【請求項４】
前記バリア層が、前記中間層と前記第２接着剤層との間に位置する、請求項２に記載の積層体。
【請求項５】
前記蒸着層の厚さが、５ｎｍ以上８０ｎｍ以下である、請求項３に記載の積層体。
【請求項６】
前記第１接着剤層及び前記第２接着剤層の厚さが、０．５μｍ以上３．５μｍ以下である、請求項１に記載の積層体。
【請求項７】
前記印刷層の厚さに対する前記第１接着剤層の厚さの比（第１接着剤層の厚さ／印刷層の厚さ）が、３未満である、請求項１に記載の積層体。
【請求項８】
前記最外層及び前記中間層が、延伸ポリプロピレンフィルムを含み、
前記シーラント層が、無延伸ポリプロピレンフィルムを含む、請求項１に記載の積層体。
【請求項９】
前記最外層の前記印刷層側の表面層が、ホモポリプロピレンを含む、請求項１に記載の積層体。
【請求項１０】
前記中間層が、第１スキン層、コア層及び第２スキン層をこの順に備える多層構造を有する、請求項１に記載の積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、積層体及び包装袋に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ガスバリア積層体は、主に、ボイル処理、レトルト処理等の加熱殺菌を含む食品、医薬品等の包装材料として広く用いられている。世界でプラスチックごみ問題が注目される中、循環型社会の実現にむけて環境配慮型包材の需要がますます高まっている。グローバル企業の多くが容器包装のより優れたプラスチック資源循環に向けた目標を設定し、さまざまな施策を打ち出している。また米国では、ポリエチレン系樹脂の回収から再利用までのリサイクルルートが整備され始めているなど、世界的にモノマテリアル（単一素材）を前提とするリサイクルへの取り組みが加速しつつある。
【０００３】
このような包装材料として、例えば、特許文献１には、基材層Ａ及び表面層Ｂを含む、二軸配向積層ポリプロピレンフィルムと無延伸ポリプロピレンフィルムとを含む積層体が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１３９５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
レトルト処理用の包装材料として、シーラント特性の観点から、ポリプロピレンによりモノマテリアル化された包装材料の需要が期待される。そこで、本発明者らは、モノマテリアル化を実現する材料としてポリプロピレンを選択した。
【０００６】
ところで、積層体が印刷層を備える場合、積層体をそのままリサイクルすると、印刷層が着色による外観低下や物理性状の低下を引き起こす原因となる。そのため、印刷層を脱離工程にて脱離する。積層体には印刷層が脱離しやすいことが求められる。
【０００７】
また、印刷層が脱離しやすい積層体では、破袋強度と輸送時の振動に対する耐性の点で層間剥離が生じることが本発明者らの検討により明らかとなった。
【０００８】
本開示は、モノマテリアル化を実現しつつ、印刷層を脱離しやすく、破袋強度と輸送時の振動に対する耐性に優れる積層体及び包装袋を提供する。
【課題を解決するための手段】
【０００９】
本開示の一側面は、以下の積層体及び包装袋に関する。
［１］最外層と、
印刷層と、
第１接着剤層と、
中間層と、
第２接着剤層と、
シーラント層と、
をこの順序で備える積層構造を有する積層体であって、
最外層、中間層及びシーラント層が、ポリプロピレンを含み、
ポリプロピレンの含有量が、積層体の全量を基準として、９０質量％以上であり、
最外層と印刷層との間の密着強度が、０．５～０．８Ｎ／１５ｍｍであり、
第１接着剤層と中間層との間の密着強度が、０．５～０．８Ｎ／１５ｍｍである、積層体。
［２］バリア層を更に備え、
バリア層が、バリアコート層を有する、［１］に記載の積層体。
［３］バリア層が、中間層側から、アンカーコート層、蒸着層及びバリアコート層をこの順に有する、［２］に記載の積層体。
［４］バリア層が、中間層と第２接着剤層との間に位置する、［２］又は［３］に記載の積層体。
［５］蒸着層の厚さが、５ｎｍ以上８０ｎｍ以下である、［３］に記載の積層体。
［６］第１接着剤層及び第２接着剤層の厚さが、０．５μｍ以上３．５μｍ以下である、［１］～［５］のいずれかに記載の積層体。
［７］印刷層の厚さに対する第１接着剤層の厚さの比（第１接着剤層の厚さ／印刷層の厚さ）が、３未満である、［１］～［６］のいずれかに記載の積層体。
［８］最外層及び中間層が、延伸ポリプロピレンフィルムを含み、
シーラント層が、無延伸ポリプロピレンフィルムを含む、［１］～［６］のいずれかに記載の積層体。
［９］最外層の印刷層側の表面層が、ホモポリプロピレンを含む、［１］～［８］のいずれかに記載の積層体。
［１０］中間層が、第１スキン層、コア層及び第２スキン層をこの順に備える多層構造を有する、［１］～［９］のいずれかに記載の積層体。

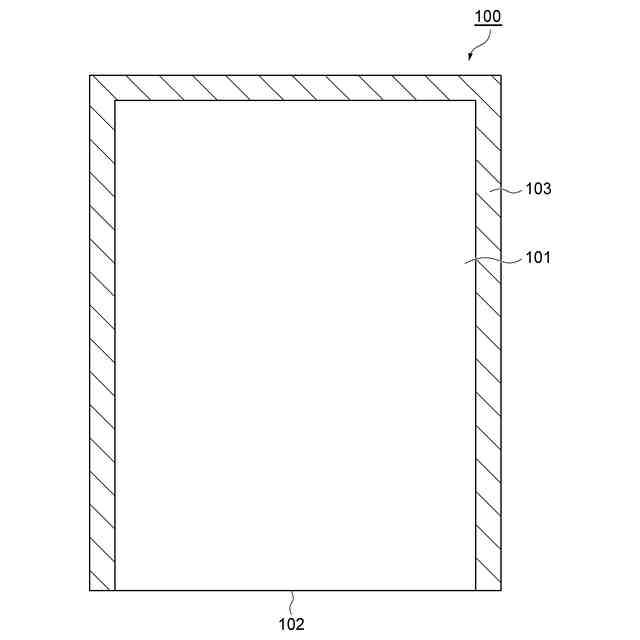

［１１］［１］～［１０］のいずれかに記載の積層体を含む、包装袋。
【発明の効果】
【００１０】
本開示によれば、モノマテリアル化を実現しつつ、印刷層を脱離しやすく、破袋強度と輸送時の振動に対する耐性に優れる積層体及び包装袋が提供される。
【図面の簡単な説明】
（【００１１】以降は省略されています）

関連特許
