公開番号2025107764
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001171
出願日2024-01-09
発明の名称画像検査装置、画像検査方法、プログラム及びインクジェット記録装置
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所
主分類B41J 2/165 20060101AFI20250714BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】インクジェット記録装置のノズルの不良原因を特定する。

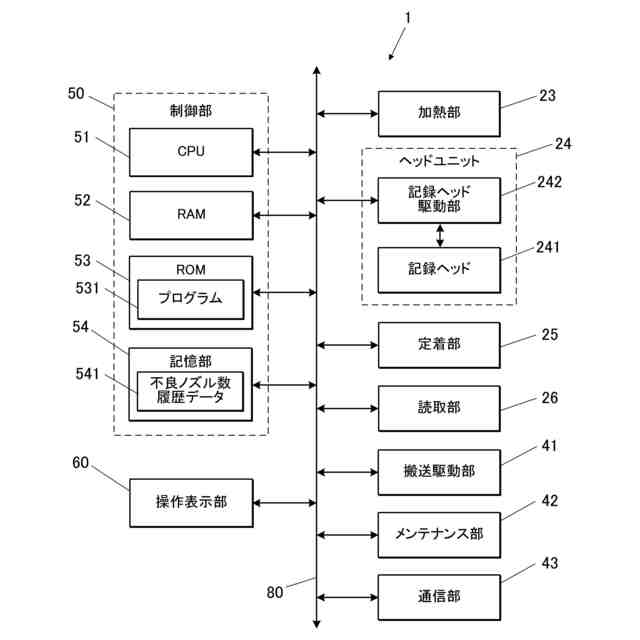

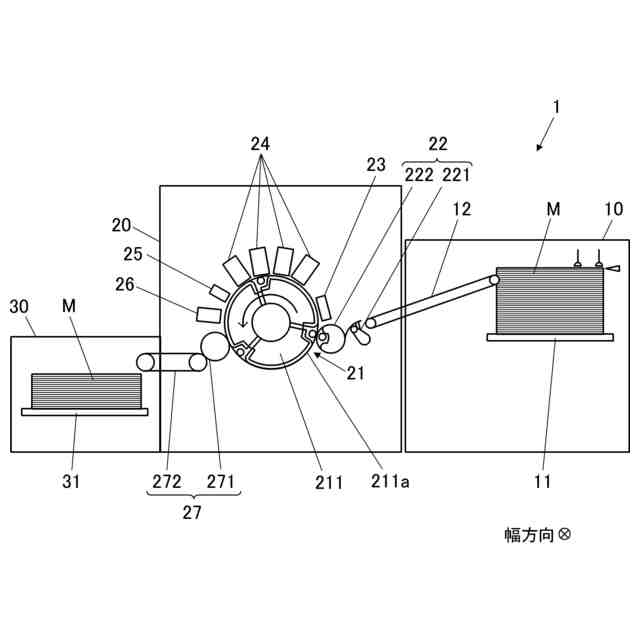

【解決手段】インクジェット記録装置1は、画像形成部(インクジェット記録部)20によって記録媒体Mに形成された画像(診断用チャート)を読み取った画像に基づいて、ヘッドユニット24(画像形成部20)のノズルの不良原因を特定する制御部(特定手段)50を備える。
【選択図】図3
特許請求の範囲【請求項１】
インクジェット記録部によって記録媒体に形成された画像の検査を行う画像検査装置であって、
前記インクジェット記録部によって前記記録媒体に形成された画像を読み取った画像に基づいて、前記インクジェット記録部のノズルの不良原因を特定する特定手段を備える、
画像検査装置。
続きを表示（約 1,200 文字）【請求項２】
前記読み取った画像に基づいて所定の指標を導出する導出手段を備え、
前記特定手段は、

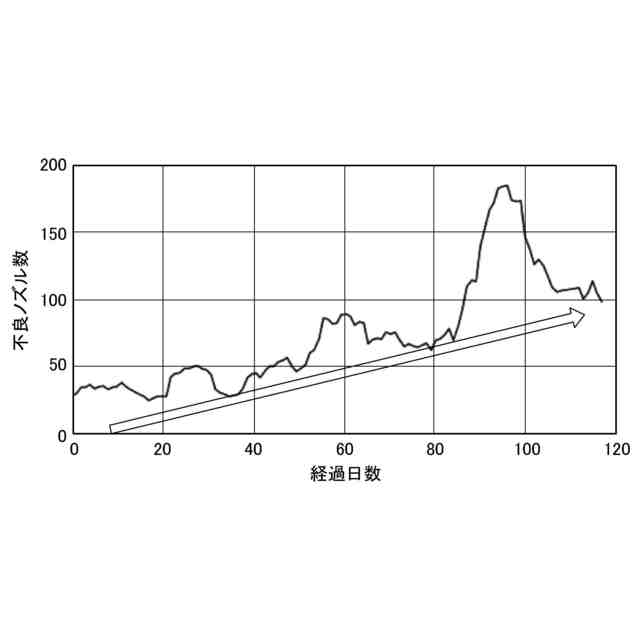

前記導出手段により導出された前記指標の推移に基づいて、前記ノズルの不良原因を特定する、
請求項１に記載の画像検査装置。
【請求項３】
前記指標は、
不良ノズル数、着弾位置ズレ量、又は、着弾位置ズレ量分布の中央値若しくは標準偏差のいずれかである、
請求項２に記載の画像検査装置。
【請求項４】
前記指標の推移は、
第１の時点と前記第１の時点よりも前の第２の時点との間における前記指標の増加割合の推移である、
請求項２に記載の画像検査装置。
【請求項５】
前記指標の増加割合は、
前記第２の時点から前記第１の時点までの間の経過日数、又は、前記インクジェット記録部の稼働時間、印字時間、若しくは印字枚数のいずれかを基準とした割合である、
請求項４に記載の画像検査装置。
【請求項６】
前記特定手段は、

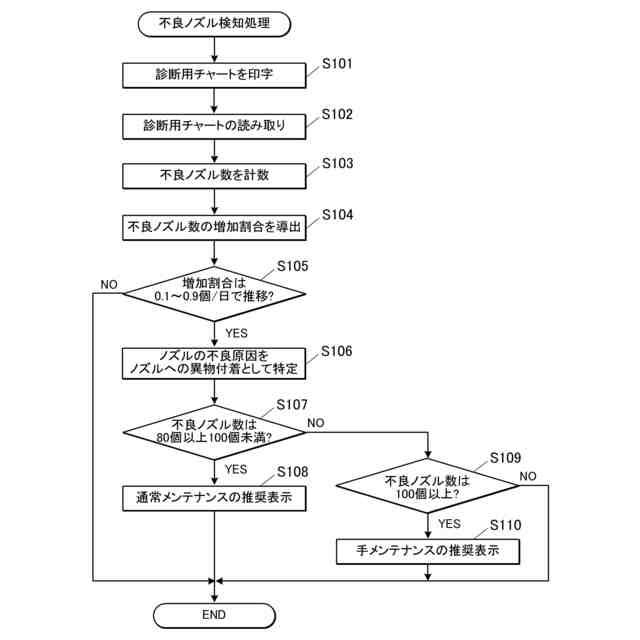

前記指標の増加割合が第１の閾値以上、且つ、当該第１の閾値よりも大きい第２の閾値未満で推移している場合、前記不良原因が異物付着であると特定する、
請求項４に記載の画像検査装置。
【請求項７】
前記インクジェット記録部のノズルを自動清掃する通常メンテナンスを推奨する推奨手段を備え、
前記推奨手段は、

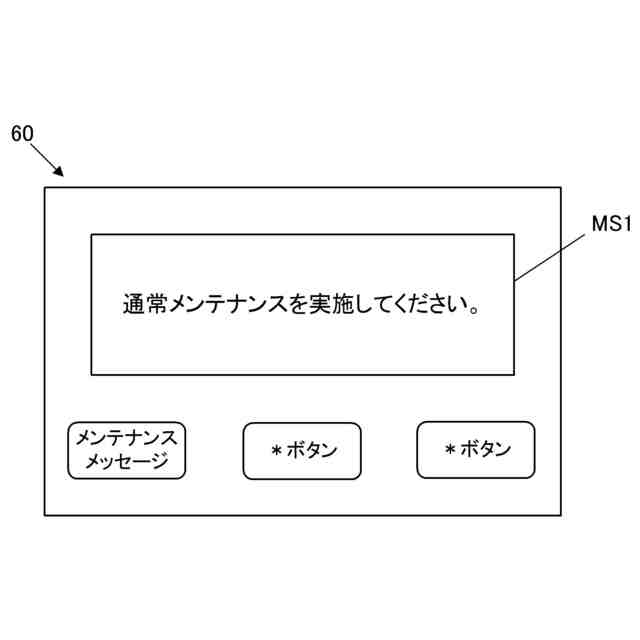

前記特定手段により前記不良原因が異物付着であると特定され、且つ、前記指標の値が第１の値に達した場合、前記通常メンテナンスを推奨する、
請求項６に記載の画像検査装置。
【請求項８】
前記推奨手段は、
前記インクジェット記録部のノズルを手動で清掃する手動メンテナンスを推奨可能であり、
前記特定手段により前記不良原因が異物付着であると特定され、且つ、前記指標の値が前記第１の値よりも大きい第２の値に達した場合、前記手動メンテナンスを推奨する、
請求項７に記載の画像検査装置。
【請求項９】
前記インクジェット記録部のノズルを自動清掃する通常メンテナンス部を制御する制御手段を備え、
前記制御手段は、
前記特定手段により前記不良原因が異物付着であると特定され、前記指標の値が第１の値に達した場合、前記通常メンテナンス部に前記インクジェット記録部のノズルを自動清掃させる、
請求項６に記載の画像検査装置。
【請求項１０】
インクジェット記録部によって記録媒体に形成された画像の検査を行う画像検査装置により実行される画像検査方法であって、
前記インクジェット記録部によって前記記録媒体に形成された画像を読み取った画像に基づいて、前記インクジェット記録部のノズルの不良原因を特定する特定ステップ、
を含む画像検査方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像検査装置、画像検査方法、プログラム及びインクジェット記録装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、記録媒体に記録された画像の濃度と本来記録されるべき画像の濃度との濃度差Ｓ、及びこのＳの値が何本のノズルにおいて発生しているかの２つの要素により、画像品位を劣化させた原因を判断するインクジェット記録装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１６２７８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１に開示されているインクジェット記録装置では、画像品位を劣化させた原因が６通りの判断結果によって大別されるに留まり、ノズルへの異物付着といった固有の原因を特定することができない。
【０００５】
本発明は、上記課題に鑑みてなされたもので、インクジェット記録装置のノズルの不良原因を特定することができる画像検査装置、画像検査方法、プログラム及びインクジェット記録装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明に係る画像検査装置は、
インクジェット記録部によって記録媒体に形成された画像の検査を行う画像検査装置であって、
前記インクジェット記録部によって前記記録媒体に形成された画像を読み取った画像に基づいて、前記インクジェット記録部のノズルの不良原因を特定する特定手段を備える。
【０００７】
また、上記課題を解決するため、本発明に係る画像検査方法は、
インクジェット記録部によって記録媒体に形成された画像の検査を行う画像検査装置により実行される画像検査方法であって、
前記インクジェット記録部によって前記記録媒体に形成された画像を読み取った画像に基づいて、前記インクジェット記録部のノズルの不良原因を特定する特定ステップ、
を含む。
【０００８】
また、上記課題を解決するため、本発明に係るプログラムは、
インクジェット記録部によって記録媒体に形成された画像の検査を行う画像検査装置のコンピュータを、
前記インクジェット記録部によって前記記録媒体に形成された画像を読み取った画像に基づいて、前記インクジェット記録部のノズルの不良原因を特定する特定手段、
として機能させる。
【０００９】
また、上記課題を解決するため、本発明に係るインクジェット記録装置は、
記録媒体に所望の画像を記録するインクジェット記録部と、
前記インクジェット記録部によって前記記録媒体に形成された画像の検査を行う画像検査装置であって、
前記インクジェット記録部によって前記記録媒体に形成された画像を読み取った画像に基づいて、前記インクジェット記録部のノズルの不良原因を特定する特定手段を備える画像検査装置と、
を備える。
【発明の効果】
【００１０】
本発明によれば、インクジェット記録装置のノズルの不良原因を特定することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
