公開番号2025107681
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001027
出願日2024-01-09
発明の名称画像形成装置
出願人京セラドキュメントソリューションズ株式会社
代理人個人
主分類B41J 29/38 20060101AFI20250714BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ユーザーが適切な排出トレイを選択できるようにする画像形成装置を得る。
【解決手段】画像形成装置1において、コントローラー16は、通信装置14で端末装置2から受信されたプリントジョブ要求に基づいて、そのプリントジョブ要求に従ってプリントされたプリントシートの排出先を複数の排出トレイから選択する。そして、コントローラー16は、通信装置14で、複数の排出トレイのシート積載状態を端末装置2に通知して端末装置2に表示させる。ここで、シート積載状態は、複数の排出トレイのそれぞれについて、プリントジョブ要求のユーザーとは異なる他のユーザーのプリントシートが積載されているか否かを示す。
【選択図】図2
特許請求の範囲【請求項１】
ユーザーの端末装置からプリントジョブ要求を受信する通信装置と、
プリント装置と、
前記プリント装置によりプリントされたプリントシートの排出先として選択可能な複数の排出トレイと、
前記プリントジョブ要求に基づいて、前記プリントジョブ要求に従ってプリントされたプリントシートの排出先を前記複数の排出トレイから選択するコントローラーとを備え、
前記コントローラーは、前記通信装置で、前記複数の排出トレイのシート積載状態を前記端末装置に通知して前記端末装置に表示させ、
前記シート積載状態は、前記複数の排出トレイのそれぞれについて、前記ユーザーとは異なる他のユーザーのプリントシートが積載されているか否かを示すこと、
を特徴とする画像形成装置。
続きを表示（約 460 文字）【請求項２】
前記コントローラーは、（ａ）前記シート積載状態に基づいて、他のユーザーのプリントシートが前記排出先に積載されているか否かを判定し、（ｂ）前記他のユーザーのプリントシートが前記排出先に積載されていると判定した場合、前記複数の排出トレイのうちのプリントシートが積載されていない排出トレイへの前記排出先の変更を提案するメッセージを前記通信装置で前記端末装置に送信して前記端末装置に表示させることを特徴とする請求項１記載の画像形成装置。
【請求項３】
前記複数の排出トレイは、それぞれ、プリントシートが積載された状態でスライド可能であり、
前記コントローラーは、前記排出先の変更の提案後、前記排出先を変更せずに、前記プリントジョブ要求に従ってプリントを行う場合、前記排出先をスライドさせて、前記排出先に積載されているプリントシートに対してずれた位置に、前記プリントジョブ要求に従ってプリントされたプリントシートを排出すること、
を特徴とする請求項２記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ある画像形成装置は、複数の排出トレイを備え、その複数の排出トレイのそれぞれに、排出トレイの状態を示すＬＥＤを備えている（例えば特許文献１参照）。その画像形成装置は、排出トレイにプリントシートを排出可能である場合には、その排出トレイのＬＥＤを青色に点灯させ、排出トレイにプリントシートを排出不可である場合には、その排出トレイのＬＥＤを赤色に点灯させ、排出トレイに既にプリントシートが積載されている場合には、その排出トレイのＬＥＤを黄色に点灯させている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２８９６０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の画像形成装置の場合、ユーザーが、ＬＥＤの点灯状態を視認しにくい状況にある場合、各排出トレイの状態（プリントシートの有無など）を誤認して、適切ではない排出トレイを、自己のプリントジョブによるプリントシートの排出先に選択してしまう可能性がある。
【０００５】
本発明は、上記の問題に鑑みてなされたものであり、ユーザーが適切な排出トレイを選択できるようにする画像形成装置を得ることを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る画像形成装置は、ユーザーの端末装置からプリントジョブ要求を受信する通信装置と、プリント装置と、前記プリント装置によりプリントされたプリントシートの排出先として選択可能な複数の排出トレイと、前記プリントジョブ要求に基づいて、前記プリントジョブ要求に従ってプリントされたプリントシートの排出先を前記複数の排出トレイから選択するコントローラーとを備える。そして、前記コントローラーは、前記通信装置で、前記複数の排出トレイのシート積載状態を前記端末装置に通知して前記端末装置に表示させる。ここで、前記シート積載状態は、前記複数の排出トレイのそれぞれについて、前記ユーザーとは異なる他のユーザーのプリントシートが積載されているか否かを示す。
【発明の効果】
【０００７】
本発明によれば、ユーザーが適切な排出トレイを選択できるようにする画像形成装置が得られる。
【０００８】
本発明の上記又は他の目的、特徴および優位性は、添付の図面とともに以下の詳細な説明から更に明らかになる。
【図面の簡単な説明】
【０００９】

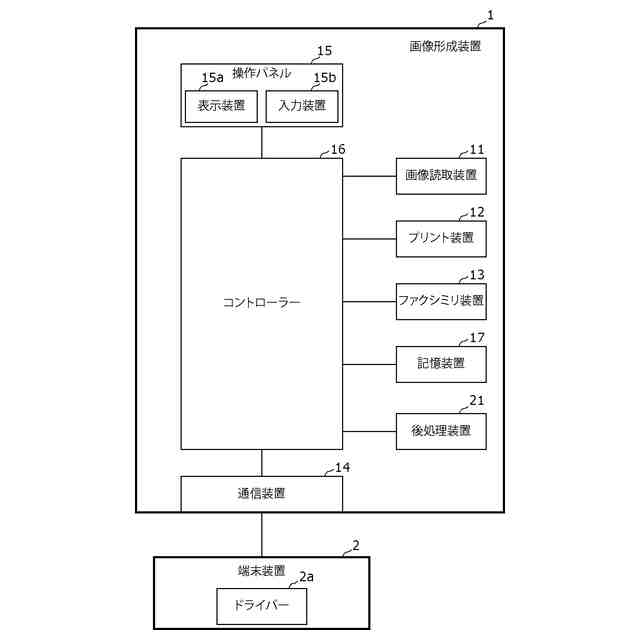

図１は、本発明の実施の形態に係る画像形成装置の構成を示すブロック図である。

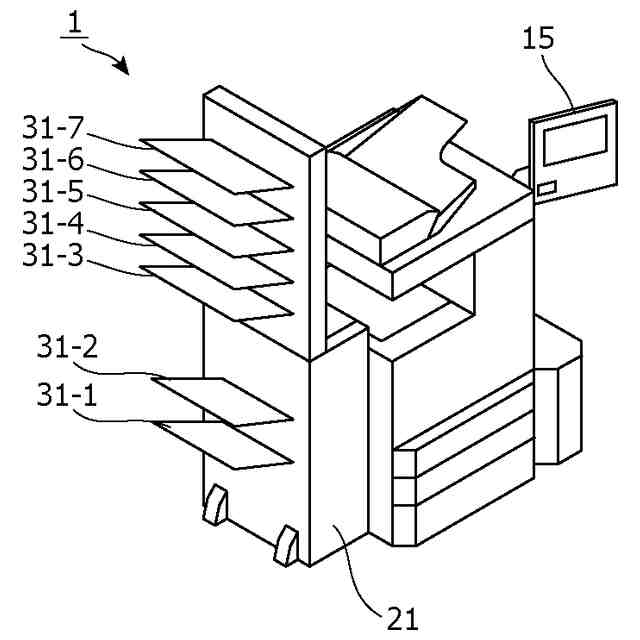

図２は、図１に示す画像形成装置を示す斜視図である。

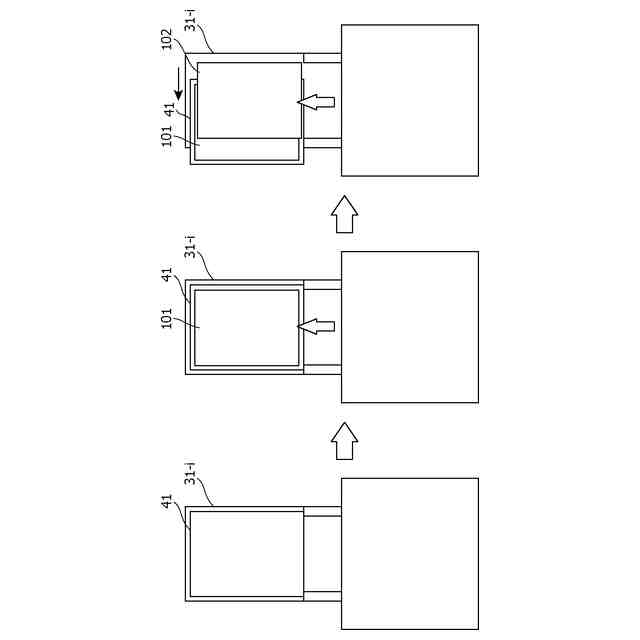

図３は、シフト排紙について説明する上面図である。

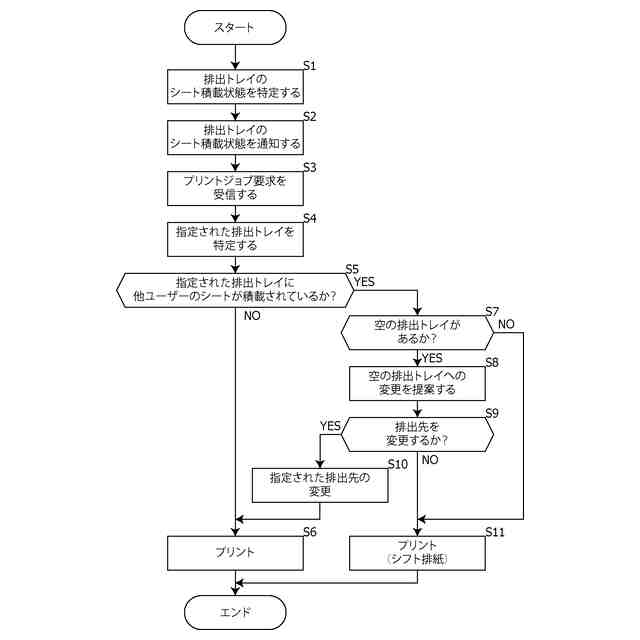

図４は、図１および図２に示す画像形成装置１の動作について説明するフローチャートである。
【発明を実施するための形態】
【００１０】
以下、図に基づいて本発明の実施の形態を説明する。
（【００１１】以降は省略されています）
