公開番号2025104853
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222998
出願日2023-12-28
発明の名称エレベータかご及びエレベータ
出願人フジテック株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類B66B 7/06 20060101AFI20250703BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】かごシーブがガバナロープと停止可動部との間に配置される構成に対して、ロープ接続部が揺動した場合でも、ガバナロープがかごロープに近づくように振動することを抑制することができるエレベータかごを提供する。
【解決手段】エレベータかごにおいては、停止装置は、待機位置とエレベータかごをかごレールに停止させる停止位置との間で移動可能な停止可動部と、停止可動部を動作させるために、ガバナロープと停止可動部とを接続する動作部と、を備え、かごシーブは、第1横方向において、ガバナロープと停止可動部との間に配置され、動作部は、ガバナロープに接続されるロープ接続部を備え、ロープ接続部は、かご枠に対して、第1横方向を軸にして回転する。
【選択図】図6
特許請求の範囲【請求項１】
かごレールに案内されることによって上下方向へ走行するエレベータかごであって、
かご枠と、
かごロープが巻き掛けられ、前記かご枠に、第１横方向を軸にして回転可能に接続されるかごシーブと、
前記エレベータかごを前記かごレールに停止させる停止装置と、を備え、
前記停止装置は、
待機位置と、前記エレベータかごを前記かごレールに停止させる停止位置との間で移動可能な停止可動部と、
前記停止可動部を動作させるために、ガバナロープと前記停止可動部とを接続する動作部と、を備え、
前記かごシーブは、前記第１横方向において、前記ガバナロープと前記停止可動部との間に配置され、
前記動作部は、前記ガバナロープに接続されるロープ接続部を備え、
前記ロープ接続部は、前記かご枠に対して、前記第１横方向を軸にして回転する、エレベータかご。
続きを表示（約 1,000 文字）【請求項２】
前記動作部は、
前記ロープ接続部を含む第１回転部と、
前記第１回転部と別体である第２回転部と、
前記第１回転部と前記第２回転部とを接続する動作接続部と、を備え、
前記第１回転部は、前記ロープ接続部が固定されて且つ前記かご枠に前記第１横方向を軸にして回転可能に接続される第１回転軸部を備え、
前記第２回転部は、
前記停止可動部に接続される停止接続部と、
前記停止接続部が固定されて且つ前記かご枠に前記第１横方向を軸にして回転可能に接続される第２回転軸部と、を備える、請求項１に記載のエレベータかご。
【請求項３】
前記かごシーブの下端は、前記エレベータかごの下端であり、
前記かごシーブの上端は、前記第２回転軸部よりも、上方に配置される、請求項２に記載のエレベータかご。
【請求項４】
前記かごシーブの一部は、前記かご枠のうち、前記第２横方向の端位置よりも、外側に配置され、
前記第２回転軸部は、前記第１横方向と直交する第２横方向視にて、前記かごシーブから離れており、
前記第２回転軸部は、前記第１横方向視にて、前記かごシーブと重なる、請求項３に記載のエレベータかご。
【請求項５】
前記動作接続部は、
前記第１回転軸部に固定される第１軸固定部と、
前記第２回転軸部に固定される第２軸固定部と、
前記第１軸固定部に、第１回転中心位置で前記第１横方向を軸にして回転可能に接続され、且つ、前記第２軸固定部に、第２回転中心位置で前記第１横方向を軸にして回転可能に接続される固定接続部と、を備え、
前記第１横方向視において、前記第１回転中心位置と前記第１回転軸部の第１軸中心位置とを結ぶ直線は、前記第２回転中心位置と前記第２回転軸部の第２軸中心位置とを結ぶ直線と、平行であり、
前記第１横方向視において、前記第１回転中心位置と前記第２回転中心位置とを結ぶ直線は、前記第１軸中心位置と前記第２軸中心位置とを結ぶ直線と、平行である、請求項２～４の何れか１項に記載のエレベータかご。
【請求項６】
前記動作接続部は、前記かご枠のうち、前記第１横方向と直交する第２横方向の端位置よりも、内側に配置される、請求項２～４の何れか１項に記載のエレベータかご。
【請求項７】
請求項１～４の何れか１項に記載のエレベータかごを備える、エレベータ。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、エレベータかご及びエレベータに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、例えば、エレベータかごは、かご枠と、かごロープが巻き掛けられ、かご枠に、第１横方向を軸にして回転可能に接続されるかごシーブと、待機位置とかごレールに停止する停止位置との間で移動可能な停止可動部と、停止可動部を動作させるために、ガバナロープと停止可動部とを接続する動作部とを備えている（例えば、特許文献１）。
【０００３】
そして、特許文献１に係るエレベータかごにおいては、かごシーブは、第１横方向において、ガバナロープと停止可動部との間に配置されている。これにより、動作部は、ガバナロープによる力を、かごシーブよりも遠くに配置される停止可動部へ伝達する必要がある。
【０００４】
ところで、特許文献１に係るエレベータかごにおいては、動作部は、ガバナロープに接続されるロープ接続部を備えており、ロープ接続部は、かご枠に対して、第１横方向と直交する第２横方向を軸にして回転する。これにより、ロープ接続部が第２横方向を軸にして揺動した場合に、ガバナロープが第１横方向へ振動するため、ガバナロープがかごロープに近づいたり離れたりするように振動する。そして、ガバナロープがかごロープに近づき過ぎた場合に、例えば、ガバナロープがかごロープに接触する虞もある。
【先行技術文献】
【特許文献】
【０００５】
国際公開２０１１／１３２２９４号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
そこで、課題は、かごシーブがガバナロープと停止可動部との間に配置される構成に対して、ロープ接続部が揺動した場合でも、ガバナロープがかごロープに近づくように振動することを抑制することができるエレベータかご及びエレベータを提供することである。
【課題を解決するための手段】
【０００７】
エレベータかごは、
かごレールに案内されることによって上下方向へ走行するエレベータかごであって、
かご枠と、
かごロープが巻き掛けられ、前記かご枠に、第１横方向を軸にして回転可能に接続されるかごシーブと、
前記エレベータかごを前記かごレールに停止させる停止装置と、を備え、
前記停止装置は、
待機位置と、前記エレベータかごを前記かごレールに停止させる停止位置との間で移動可能な停止可動部と、
前記停止可動部を動作させるために、ガバナロープと前記停止可動部とを接続する動作部と、を備え、
前記かごシーブは、前記第１横方向において、前記ガバナロープと前記停止可動部との間に配置され、
前記動作部は、前記ガバナロープに接続されるロープ接続部を備え、
前記ロープ接続部は、前記かご枠に対して、前記第１横方向を軸にして回転する。
【０００８】
エレベータは、前記のエレベータかごを備える。
【図面の簡単な説明】
【０００９】

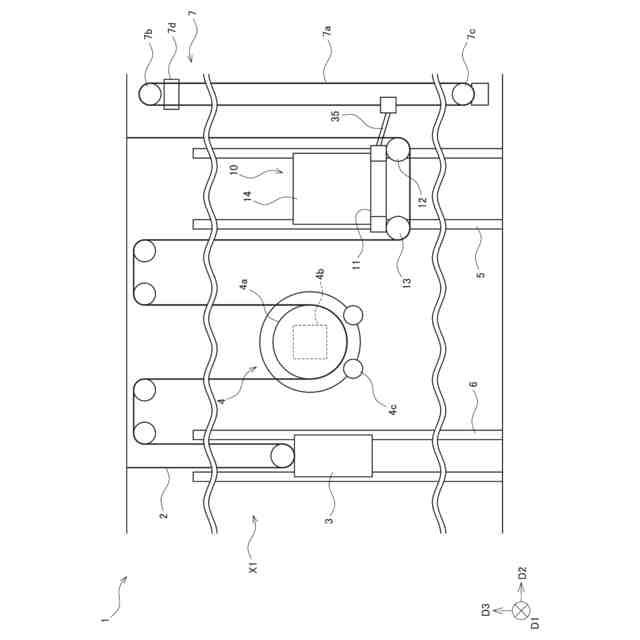

一実施形態に係るエレベータの概要図
同実施形態に係るエレベータかごの要部斜視図
図２の他方向視の斜視図

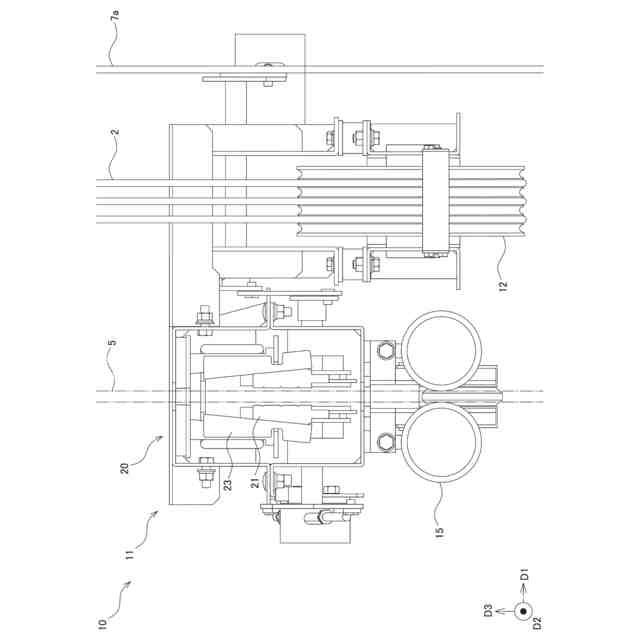

図２の側面図

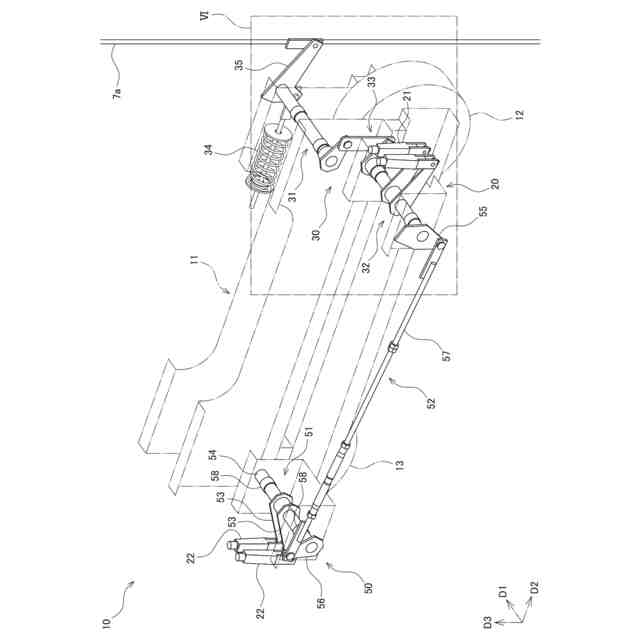

同実施形態に係るエレベータかごの要部斜視図

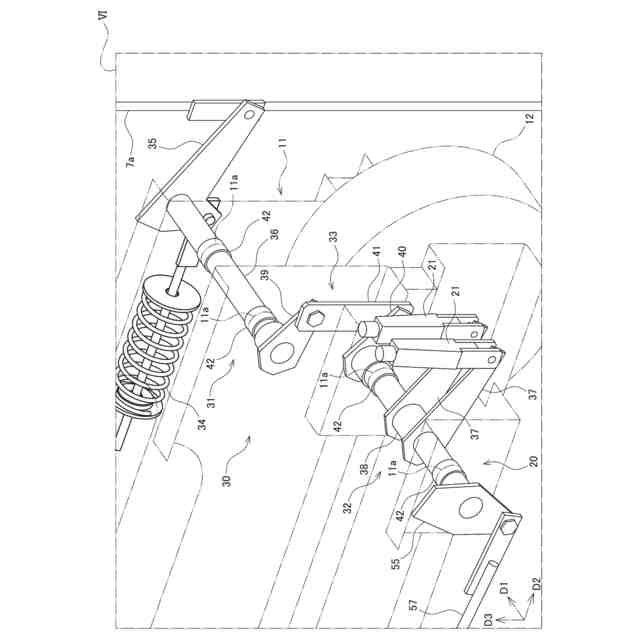

図５のVI領域拡大図

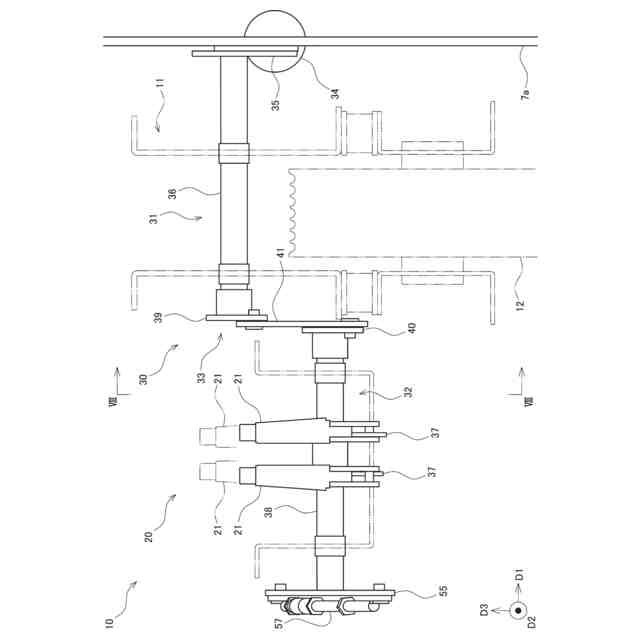

図５の側面図
図７のVIII－VIII線の要部断面図

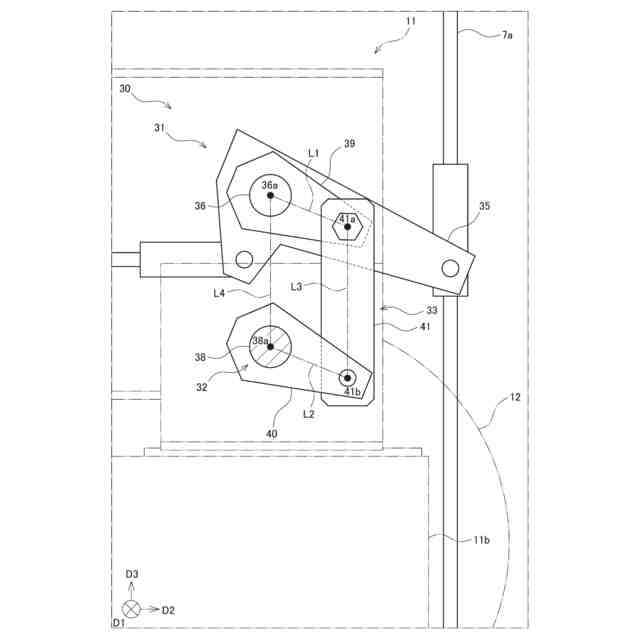

同実施形態に係る第１動作部の動作説明図
【発明を実施するための形態】
【００１０】
各図面において、構成要素の寸法は、例えば、理解を容易にするために、実際の寸法に対して拡大、縮小して示す場合があり、また、各図面の間での寸法比は、一致していない場合がある。なお、各図面において、例えば、理解を容易にするために、構成要素の一部を省略して示す場合がある。
（【００１１】以降は省略されています）
