公開番号2025109395
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003255
出願日2024-01-12
発明の名称エレベータかご、エレベータ及びかご手摺
出願人フジテック株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類B66B 11/02 20060101AFI20250717BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】視覚障害者にかご扉の個数を認識させ易くすることができるエレベータかごを提供する。
【解決手段】エレベータかごは、開閉されるかご扉12,13と、内部に配置されるかご手摺20と、を備え、かご手摺20は、第1横方向へ延びる手摺部22と、かご扉12、13の個数を示すために、手摺部22の表面に凹凸状に形成される扉表示部24を備える。

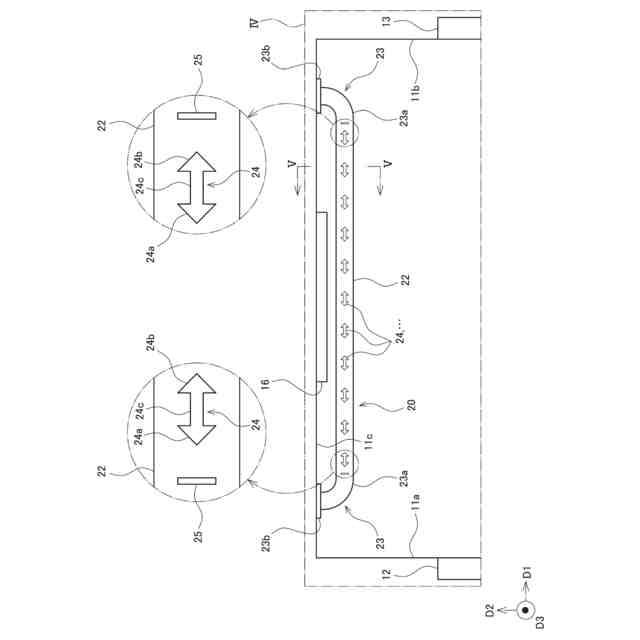

【選択図】図4
特許請求の範囲【請求項１】
開閉されるかご扉と、
内部に配置されるかご手摺と、を備え、
前記かご手摺は、
第１横方向へ延びる手摺部と、
前記かご扉の個数を示すために、前記手摺部の表面に凹凸状に形成される扉表示部を備える、エレベータかご。
続きを表示（約 520 文字）【請求項２】
前記かご扉は、互いに離れる第１かご扉及び第２かご扉の二つを備えられ、
前記扉表示部は、第１矢先が前記第１かご扉の位置を指し且つ第２矢先が前記第２かご扉の位置を指す両矢印形状である、請求項１に記載のエレベータかご。
【請求項３】
前記かご扉は、一つのみ備えられ、
前記扉表示部は、矢先が前記かご扉の位置を指す片矢印形状である、請求項１に記載のエレベータかご。
【請求項４】
前記扉表示部は、前記第１横方向へ並ぶように、複数備えられる、請求項１～３の何れか１項に記載のエレベータかご。
【請求項５】
前記かご手摺は、前記手摺部の端部であることを示すために、前記手摺部の前記第１横方向の端部の表面に、凹凸状に形成される端部表示部を備え、
前記端部表示部は、前記扉表示部の形状と異なる形状である、請求項１～３の何れか１項に記載のエレベータかご。
【請求項６】
請求項１～３の何れか１項に記載のエレベータかごを備える、エレベータ。
【請求項７】
請求項１～３の何れか１項に記載のエレベータかごに用いられる、かご手摺。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、エレベータかご、エレベータ及びかご手摺に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、例えば、エレベータかごは、開閉するかご扉と、内部に配置される操作盤とを備えている（例えば、特許文献１）。そして、操作盤は、視覚障害者のために、点字を備えている。ところで、エレベータかごにおいて、かご扉が一つである型式と、かご扉が２つである型式とが存在する。そして、視覚障害者にかご扉の個数を認識させたいという要望が存在する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－７６６００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
そこで、課題は、視覚障害者にかご扉の個数を認識させ易くすることができるエレベータかご、エレベータ及びかご手摺を提供することである。
【課題を解決するための手段】
【０００５】
［１］
エレベータかごは、
開閉されるかご扉と、
内部に配置されるかご手摺と、を備え、
前記かご手摺は、
第１横方向へ延びる手摺部と、

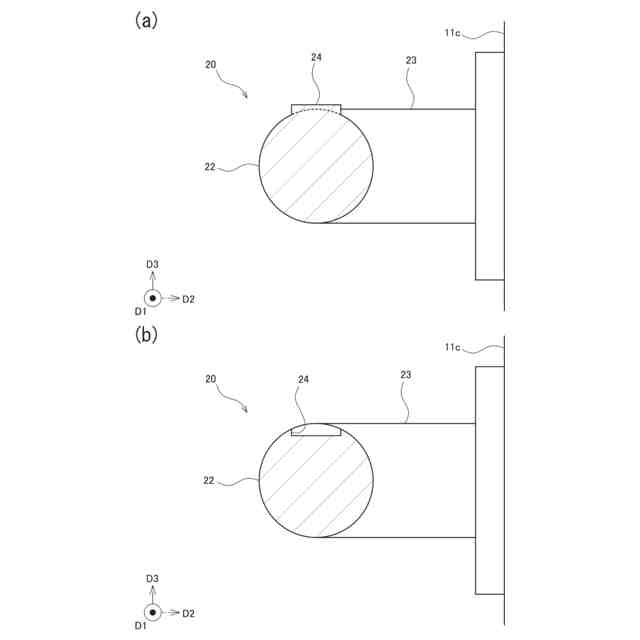

前記かご扉の個数を示すために、前記手摺部の表面に凹凸状に形成される扉表示部を備える。
【０００６】
［２］
また、上記［１］のエレベータかごにおいては、
前記かご扉は、互いに離れる第１かご扉及び第２かご扉の二つを備えられ、

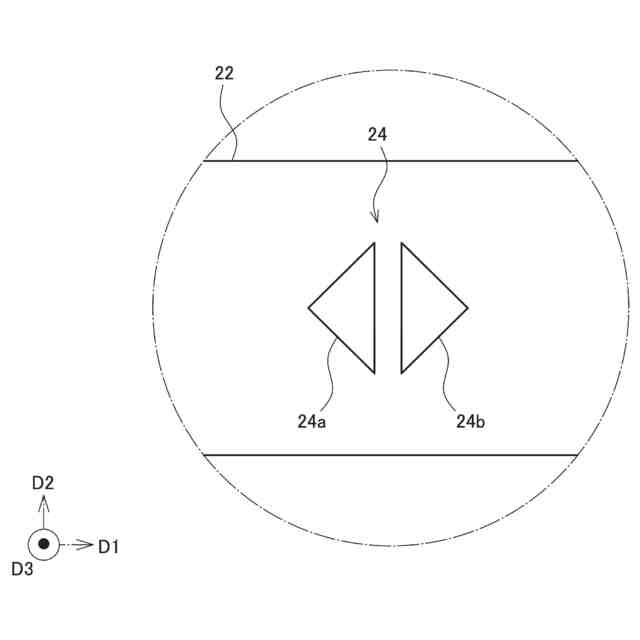

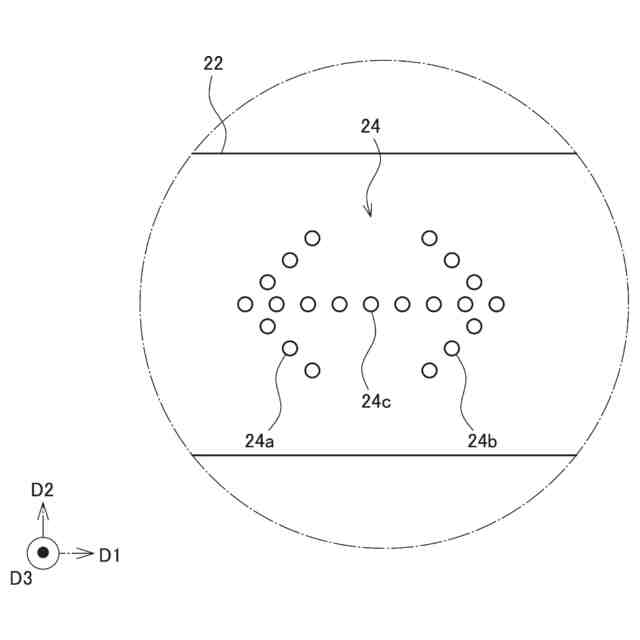

前記扉表示部は、第１矢先が前記第１かご扉の位置を指し且つ第２矢先が前記第２かご扉の位置を指す両矢印形状である、
という構成でもよい。
【０００７】
［３］
また、上記［１］のエレベータかごにおいては、
前記かご扉は、一つのみ備えられ、
前記扉表示部は、矢先が前記かご扉の位置を指す片矢印形状である、
という構成でもよい。
【０００８】
［４］
また、上記［１］～［３］の何れか１つのエレベータかごにおいては、
前記扉表示部は、前記第１横方向へ並ぶように、複数備えられる、
という構成でもよい。
【０００９】
［５］
また、上記［１］～［４］の何れか１つのエレベータかごにおいては、
前記かご手摺は、前記手摺部の端部であることを示すために、前記手摺部の前記第１横方向の端部の表面に、凹凸状に形成される端部表示部を備え、
前記端部表示部は、前記扉表示部の形状と異なる形状である、
という構成でもよい。
【００１０】
［６］
エレベータは、上記［１］～［５］の何れか１つのエレベータかごを備える。
（【００１１】以降は省略されています）
