公開番号2025128542
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025260
出願日2024-02-22
発明の名称エレベータ
出願人フジテック株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類B66B 5/02 20060101AFI20250827BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】 かごを設定位置に容易に位置させることができるエレベータを提供する。
【解決手段】 エレベータは、かごと、かごに接続されるかごロープと、かごロープに接続される釣合錘と、かごロープが巻き掛けられる綱車と、綱車を制動するブレーキと、ブレーキを解放状態にする指示情報が入力される解放入力部と、かごが設定位置に位置することを検出する設定位置検出部と、を備え、設定位置検出部がかごを検出していない場合に、解放入力部に入力される指示情報は、有効であり、設定位置検出部がかごを検出している場合に、解放入力部に入力される指示情報は、無効である。
【選択図】 図5
特許請求の範囲【請求項1】
かごと、
前記かごに接続されるかごロープと、
前記かごロープに接続される釣合錘と、
前記かごロープが巻き掛けられる綱車と、
前記綱車を制動するブレーキと、
前記ブレーキを解放状態にする指示情報が入力される解放入力部と、
前記かごが設定位置に位置することを検出する設定位置検出部と、を備え、
前記設定位置検出部が前記かごを検出していない場合に、前記解放入力部に入力される指示情報は、有効であり、
前記設定位置検出部が前記かごを検出している場合に、前記解放入力部に入力される指示情報は、無効である、エレベータ。
続きを表示(約 1,300 文字)【請求項2】
乗場に配置される乗場扉と、
昇降路に固定される制御盤と、をさらに備え、
前記かごは、人が乗るかご室を備え、
前記設定位置は、第1乗場の位置よりも下方であり、且つ、第1乗場の一つ下の第2乗場の位置よりも上方であり、
前記制御盤の下端は、前記設定位置に位置する前記かごの前記かご室の上端よりも上方に配置され、且つ、前記第1乗場の前記乗場扉の上端よりも下方に配置される、請求項1に記載のエレベータ。
【請求項3】
前記設定位置に位置する前記かごの前記かご室の上端は、前記第1乗場の前記乗場扉の上下方向の中心よりも下方に配置され、且つ、前記第1乗場の前記乗場扉の下端よりも上方に配置される、請求項2に記載のエレベータ。
【請求項4】
前記解放入力部に入力される指示情報を有効にする指示情報が入力される第1状態入力部をさらに備え、
前記第1状態入力部に前記指示情報が入力されている場合に、前記解放入力部に入力される指示情報は、有効であり、
前記第1状態入力部に前記指示情報が入力されていない場合に、前記解放入力部に入力される指示情報は、無効である、請求項1~3の何れか1項に記載のエレベータ。
【請求項5】
前記設定位置検出部が前記かごを検出している場合に、前記解放入力部に入力される指示情報を有効にする指示情報が入力される第2状態入力部をさらに備え、
前記設定位置検出部が前記かごを検出しており且つ前記第2状態入力部に前記指示情報が入力されている場合に、前記解放入力部に入力される指示情報は、有効であり、
前記設定位置検出部が前記かごを検出しており且つ前記第2状態入力部に前記指示情報が入力されていない場合に、前記解放入力部に入力される指示情報は、無効である、請求項1~3の何れか1項に記載のエレベータ。
【請求項6】
前記解放入力部に入力される指示情報を有効にする指示情報が入力される第1状態入力部と、
前記設定位置検出部が前記かごを検出している場合に、前記解放入力部に入力される指示情報を有効にする指示情報が入力される第2状態入力部と、をさらに備え、
前記設定位置検出部が前記かごを検出せず且つ前記第1状態入力部に前記指示情報が入力されている場合に、前記解放入力部に入力される指示情報は、有効であり、
前記設定位置検出部が前記かごを検出せず且つ前記第1状態入力部に前記指示情報が入力されていない場合に、前記解放入力部に入力される指示情報は、無効であり、
前記設定位置検出部が前記かごを検出しており且つ前記第1状態入力部及び前記第2状態入力部の両方に前記指示情報が入力されている場合に、前記解放入力部に入力される指示情報は、有効であり、
前記設定位置検出部が前記かごを検出しており且つ前記第1状態入力部及び前記第2状態入力部の少なくとも一つに前記指示情報が入力されていない場合に、前記解放入力部に入力される指示情報は、無効である、請求項1~3の何れか1項に記載のエレベータ。

発明の詳細な説明【技術分野】
【0001】
本明細書は、エレベータに関する。
続きを表示(約 1,600 文字)【背景技術】
【0002】
従来、例えば、かごと、かごに接続されるかごロープと、かごロープに接続される釣合錘と、かごロープが巻き掛けられる綱車と、綱車を制動するブレーキと、ブレーキを解放状態にする指示情報が入力される解放入力部とを備えている(例えば、特許文献1)。
【0003】
特許文献1に係るエレベータにおいては、例えば、エレベータが故障した場合に、解放入力部に指示情報が入力されることによって、ブレーキが解放状態になるため、かごと釣合錘との重量差によって、かご及び釣合錘は、昇降する。ところで、かごを所望の設定位置まで移動させているときに、例えば、かごが設定位置を過ぎてしまった場合には、かごと釣合錘との重量差を現在と反対に変更する必要がある。
【0004】
具体的には、かごが釣合錘よりも軽く、かごを上昇させているときに、かごが設定位置よりも上方まで移動してしまった場合には、例えば、かごの内部に錘を積み込んで、かごを釣合錘よりも重くする必要がある。また、かごが釣合錘よりも重く、かごを下降させているときに、かごが設定位置よりも下方まで移動してしまった場合には、例えば、かごの内部から錘を取り出して、かごを釣合錘よりも軽くする必要がある。したがって、かごを設定位置に位置させる作業が煩雑になる。
【先行技術文献】
【特許文献】
【0005】
特開2000-143115号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
そこで、課題は、かごを設定位置に容易に位置させることができるエレベータを提供することである。
【課題を解決するための手段】
【0007】
エレベータは、
かごと、
前記かごに接続されるかごロープと、
前記かごロープに接続される釣合錘と、
前記かごロープが巻き掛けられる綱車と、
前記綱車を制動するブレーキと、
前記ブレーキを解放状態にする指示情報が入力される解放入力部と、
前記かごが設定位置に位置することを検出する設定位置検出部と、を備え、
前記設定位置検出部が前記かごを検出していない場合に、前記解放入力部に入力される指示情報は、有効であり、
前記設定位置検出部が前記かごを検出している場合に、前記解放入力部に入力される指示情報は、無効である。
【図面の簡単な説明】
【0008】
一実施形態に係るエレベータの概要図
同実施形態に係るかごの斜視図
同実施形態に係るエレベータの要部図
同実施形態に係るエレベータの平面図

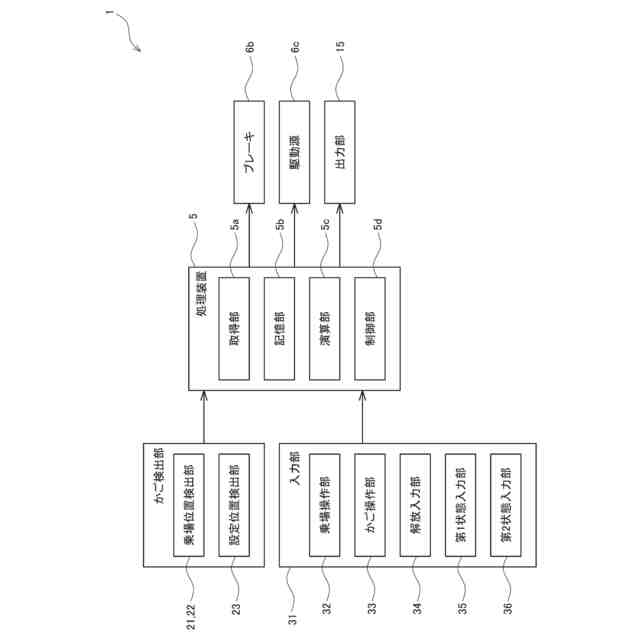

同実施形態に係るエレベータの制御ブロック図

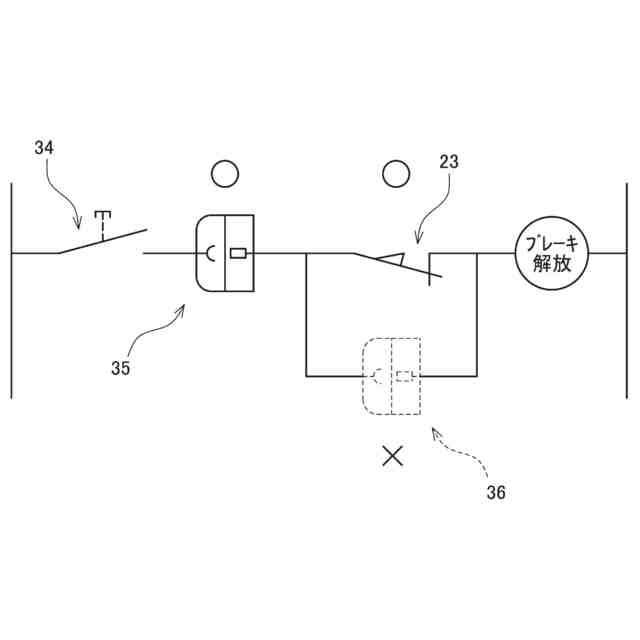

同実施形態に係るブレーキ解放の回路図
同実施形態に係るブレーキ解放の回路図
同実施形態に係るブレーキ解放の回路図
同実施形態に係るブレーキ解放の回路図
【発明を実施するための形態】
【0009】
各図面において、構成要素の寸法は、例えば、理解を容易にするために、実際の寸法に対して拡大、縮小して示す場合があり、また、各図面の間での寸法比は、一致していない場合がある。なお、各図面において、例えば、理解を容易にするために、構成要素の一部を省略して示す場合がある。
【0010】
第1、第2等の序数を含む用語は、多様な構成要素を説明するために用いられるが、この用語は、一つの構成要素を他の構成要素から区別する目的でのみ用いられ、構成要素は、この用語によって特に限定されるものではない。なお、序数を含む構成要素の個数は、特に限定されず、例えば、一つでもよい場合がある。また、以下の明細書及び図面で用いられる序数は、特許請求の範囲に記載された序数と異なる場合がある。
(【0011】以降は省略されています)
