公開番号2025138078
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036831
出願日2024-03-11
発明の名称エレベータのかご及びエレベータ
出願人フジテック株式会社
代理人個人
主分類B66B 13/08 20060101AFI20250917BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】サポートフレームの軽量化を図ることができるエレベータのかご及びエレベータを提供する。
【解決手段】サポートフレーム4は、上縁の複数の箇所にブラケットを備え、ブラケットを介して第1プーリ351、第2プーリ352及びドア位置検出部354～356を支持する。これにより、サポートフレーム4の前面に、第1プーリ351、第2プーリ352及びドア位置検出部354～356を配置する領域を確保する必要が無くなる。このため、サポートフレーム4の高さ寸法を小さくして、サポートフレーム4の軽量化を図ることができる。
【選択図】図6
特許請求の範囲【請求項１】
かごドアを左右方向にスライド可能に支持するドアレールと、
ドアレールの上方において左右方向に間隔を空けて設けられ、かごドアと作動的に連結される駆動ベルトが巻き掛けられる第１プーリ及び第２プーリと、
かごドアが所定の位置にあることを検出するドア位置検出部と、
前面にドアレールを備えるとともに、上縁の複数の箇所にブラケットを備え、ブラケットを介して第１プーリ、第２プーリ及びドア位置検出部を支持するサポートフレームとを備える
エレベータのかご。
続きを表示（約 1,100 文字）【請求項２】
第１プーリに直結される駆動モータを備え、
駆動モータは、ブラケットを介してサポートフレームに支持される
請求項１に記載のエレベータのかご。
【請求項３】
かごドアは、ドアレールの上縁に上方から係合して回転するローラを備え、
サポートフレームの上縁は、ローラの最上部よりも低い位置に位置する
請求項１又は請求項２に記載のエレベータのかご。
【請求項４】
サポートフレームは、左右方向に長く、鉛直面に沿って配置される部材であり、
第１プーリ、第２プーリ及びドア位置検出部は、サポートフレームの上方であって、サポートフレームの鉛直面を基準とする前オフセット面と後オフセット面との間の開放空間に配置される
請求項１又は請求項２に記載のエレベータのかご。
【請求項５】
開放空間の一部又は全部を前方、後方及び上方から覆うカバーを備える
請求項４に記載のエレベータのかご。
【請求項６】

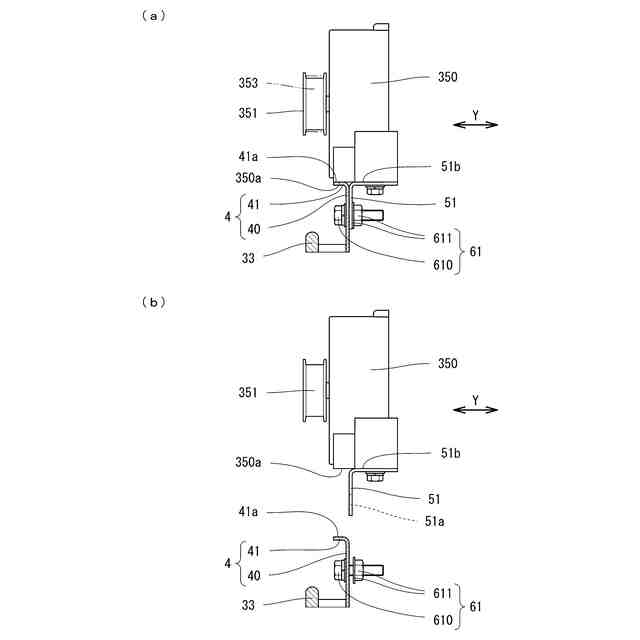

サポートフレームは、本体部と、本体部の上縁の少なくとも一部から前方に突出する前方突出部とを備え、
駆動モータを支持するブラケットは、一部に上面を有し、上面が前方突出部の上面と同じ高さ位置となるように、サポートフレームに取り付けられ、
駆動モータは、ベース面を有し、ベース面が前方突出部の上面及びブラケットの上面に跨って接するように、ブラケットに取り付けられる
請求項２に記載のエレベータのかご。
【請求項７】
駆動モータは、ベース面の先端が前方突出部の上面の先端と一致するように、ブラケットに取り付けられる
請求項６に記載のエレベータのかご。
【請求項８】
サポートフレームは、本体部と、本体部の上縁の少なくとも一部から前方に突出する前方突出部とを備え、

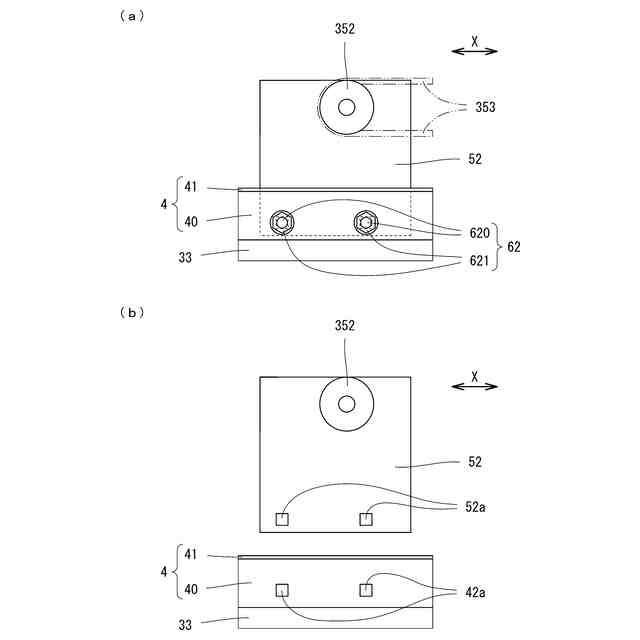

ブラケットは、一部に上面を有し、上面が前方突出部の上面と同じ高さ位置となるように、サポートフレームに取り付けられる
請求項１又は請求項２に記載のエレベータのかご。
【請求項９】
ブラケットは、サポートフレームの前方からの回転操作で固定及び固定解除が可能な固定具を用いて、サポートフレームに取り付けられる
請求項１又は請求項２に記載のエレベータのかご。
【請求項１０】
かごドアは、ドアパネルと、ドアパネルの上端部に取り付けられるドアハンガとを備え、
ドアハンガは、本体部の一部が上方に突出して延びる延伸部を備え、
かごドアは、延伸部にて駆動ベルトと連結される
請求項１又は請求項２に記載のエレベータのかご。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

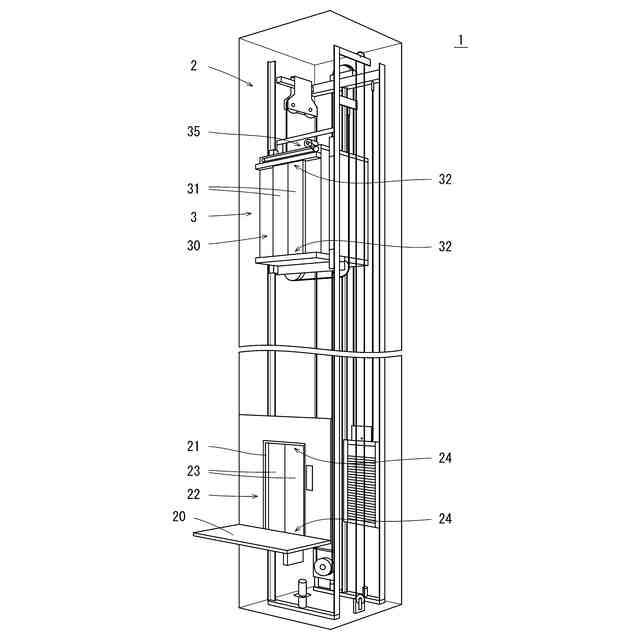

本発明は、かごドア装置を備えるエレベータのかご及びエレベータに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

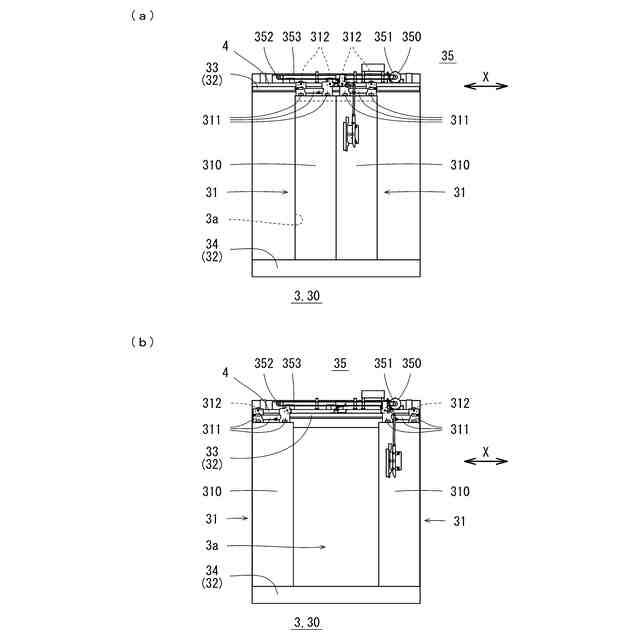

この種のかごとして、ｉ）かごの出入口の上縁に沿って左右方向に設けられるドアレール、ｉｉ）ドアレールにスライド可能に支持されるかごドア、ｉｉｉ）ドアレールの上方において左右方向に間隔を空けて設けられる第１プーリ及び第２プーリ、ｉｖ）第１プーリ及び第２プーリに巻き掛けられ、かごドアと作動的に連結される駆動ベルト、ｖ）前面にてドアレール、第１プーリ及び第２プーリを支持する板状のサポートフレーム、を備えるかごが公知である（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特表２０１１－５１４２９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来のかごは、サポートフレームの前面に、ドアレール、第１プーリ（第１プーリに駆動モータを直結する場合は駆動モータも）及び第２プーリを配置する関係上、サポートフレームの高さ寸法が大きくなり、サポートフレームの重量が大きくなるという問題がある。
【０００５】
そこで、本発明は、かかる事情に鑑みてなされたもので、サポートフレームの軽量化を図ることができるエレベータのかご及びエレベータを提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明に係るエレベータのかごは、
かごドアを左右方向にスライド可能に支持するドアレールと、
ドアレールの上方において左右方向に間隔を空けて設けられ、かごドアと作動的に連結される駆動ベルトが巻き掛けられる第１プーリ及び第２プーリと、
かごドアが所定の位置にあることを検出するドア位置検出部と、
前面にドアレールを備えるとともに、上縁の複数の箇所にブラケットを備え、ブラケットを介して第１プーリ、第２プーリ及びドア位置検出部を支持するサポートフレームとを備える
エレベータのかごである。
【０００７】
また、本発明に係るエレベータのかごの一態様として、
第１プーリに直結される駆動モータを備え、
駆動モータは、ブラケットを介してサポートフレームに支持される
との構成を採用することができる。
【０００８】
また、本発明に係るエレベータのかごの一態様として、

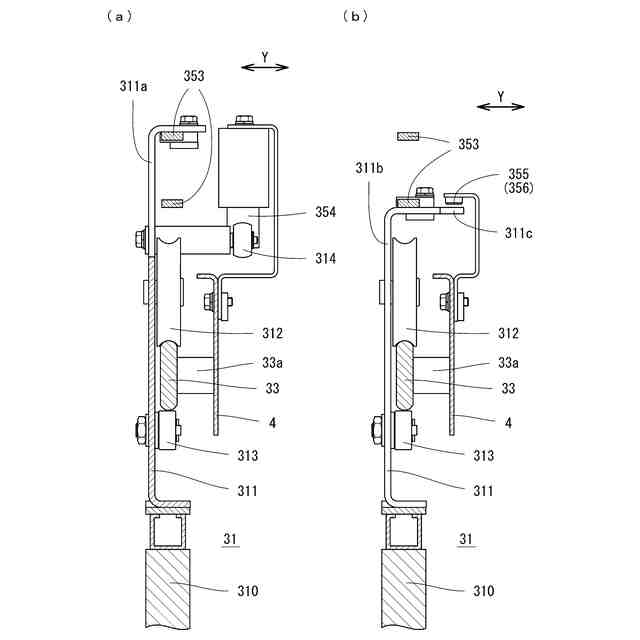

かごドアは、ドアレールの上縁に上方から係合して回転するローラを備え、
サポートフレームの上縁は、ローラの最上部よりも低い位置に位置する
との構成を採用することができる。
【０００９】
また、本発明に係るエレベータのかごの一態様として、
サポートフレームは、左右方向に長く、鉛直面に沿って配置される部材であり、
第１プーリ、第２プーリ及びドア位置検出部は、サポートフレームの上方であって、サポートフレームの鉛直面を基準とする前オフセット面と後オフセット面との間の開放空間に配置される
との構成を採用することができる。
【００１０】
また、本発明に係るエレベータのかごの一態様として、
開放空間の一部又は全部を前方、後方及び上方から覆うカバーを備える
との構成を採用することができる。
（【００１１】以降は省略されています）
