公開番号2025124334
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020307
出願日2024-02-14
発明の名称乗客コンベアシステム
出願人フジテック株式会社
代理人個人,個人
主分類B66B 31/00 20060101AFI20250819BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】乗客コンベアの利用者の歩行を抑制する乗客コンベアシステムを提供する。
【解決手段】乗客コンベアシステムは、移動体と、移動体の移動を制御する移動制御部と、移動体と通信可能に接続された乗客コンベアと、乗客コンベア上の利用者の歩行を検出する歩行検出部と、を備え、乗客コンベアは、歩行検出部の検出結果に基づいて、移動体に搭乗指示情報を送信し、移動制御部は、搭乗指示情報に基づいて、移動体が乗客コンベアに搭乗するように、移動体の移動を制御する。
【選択図】図4

特許請求の範囲【請求項１】
移動体と、
前記移動体の移動を制御する移動制御部と、
前記移動体と通信可能に接続された乗客コンベアと、
前記乗客コンベア上の利用者の歩行を検出する歩行検出部と、を備え、
前記乗客コンベアは、前記歩行検出部の検出結果に基づいて、前記移動体に搭乗指示情報を送信し、
前記移動制御部は、前記搭乗指示情報に基づいて、前記移動体が前記乗客コンベアに搭乗するように、前記移動体の移動を制御する、
乗客コンベアシステム。
続きを表示（約 540 文字）【請求項２】
前記移動体は、前記乗客コンベアに搭乗可能であることを示す搭乗可能情報を送信し、
前記乗客コンベアは、受信した前記搭乗可能情報に対応する前記移動体の中から前記乗客コンベアに搭乗させる前記移動体を選択し、前記選択された前記移動体に前記搭乗指示情報を送信する、
請求項１に記載の乗客コンベアシステム。
【請求項３】
前記乗客コンベアは、運転方向に対して左右２列で利用者が搭乗可能であって、
前記左右２列のうちの何れの列で歩行を検出したかを判定する列判定部と、をさらに備え、
前記乗客コンベアは、前記列判定部の判定結果に基づいて、歩行を検出した列を示す歩行列情報を前記移動体に送信し、
前記移動制御部は、前記歩行列情報が示す列に前記移動体が搭乗するように、前記移動体の移動を制御する、
請求項１に記載の乗客コンベアシステム。
【請求項４】
前記移動体は、前記搭乗指示情報を受信した時点から前記乗客コンベアへ搭乗するまでの期間および搭乗中の期間の少なくともいずれか一方において、前記利用者へ歩行禁止を示す報知を行う報知部をさらに備える、
請求項１に記載の乗客コンベアシステム

発明の詳細な説明【技術分野】
【０００１】
本発明は、移動体が乗降可能な乗客コンベアシステムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、例えば、乗客コンベアシステムは、歩行している利用者が存在しているか否かを判断し、歩行している利用者が存在している場合、乗客コンベアの内側に設けられたディスプレイに、乗客の移動を抑制するための情報を表示する（例えば、特許文献１）。ところで、ディスプレイは乗客コンベアの内側に設けられることから、表示された情報が利用者の視界に入らない場合もある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－２８４４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
そこで、課題は、より確実に乗客コンベアの利用者の歩行を抑制する乗客コンベアシステムを提供することである。
【課題を解決するための手段】
【０００５】
乗客コンベアシステムは、移動体と、前記移動体の移動を制御する移動制御部と、前記移動体と通信可能に接続された乗客コンベアと、前記乗客コンベア上の利用者の歩行を検出する歩行検出部と、を備え、前記乗客コンベアは、前記歩行検出部の検出結果に基づいて、前記移動体に搭乗指示情報を送信し、前記移動制御部は、前記搭乗指示情報に基づいて、前記移動体が前記乗客コンベアに搭乗するように、前記移動体の移動を制御する。
【０００６】
また、乗客コンベアシステムは、前記移動体は、前記乗客コンベアに搭乗可能であることを示す搭乗可能情報を送信し、前記乗客コンベアは、受信した前記搭乗可能情報に対応する前記移動体の中から前記乗客コンベアに搭乗させる前記移動体を選択し、前記選択された前記移動体に前記搭乗指示情報を送信する、という構成でもよい。
【０００７】
また、乗客コンベアシステムは、前記乗客コンベアは、運転方向に対して左右２列で利用者が搭乗可能であって、前記左右２列のうちの何れの列で歩行を検出したかを判定する列判定部と、をさらに備え、前記乗客コンベアは、前記列判定部の判定結果に基づいて、歩行を検出した列を示す歩行列情報を前記移動体に送信し、前記移動制御部は、前記歩行列情報が示す列に前記移動体が搭乗するように、前記移動体の移動を制御する、という構成でもよい。
【０００８】
また、乗客コンベアシステムは、前記移動体は、前記搭乗指示情報を受信した時点から前記乗客コンベアへ搭乗するまでの期間および搭乗中の期間の少なくともいずれか一方において、前記利用者へ歩行禁止を示す報知を行う報知部をさらに備える、という構成でもよい。
【図面の簡単な説明】
【０００９】
図１は、本発明の一実施形態である乗客コンベアシステムのブロック図である。
図２は、本発明の一実施形態である乗客コンベアの側面図である。
図３は、本発明の一実施形態である乗客コンベアの乗り口を示す平面図である。
図４は、本発明の一実施形態である乗客コンベアの乗り口を示す平面図である。

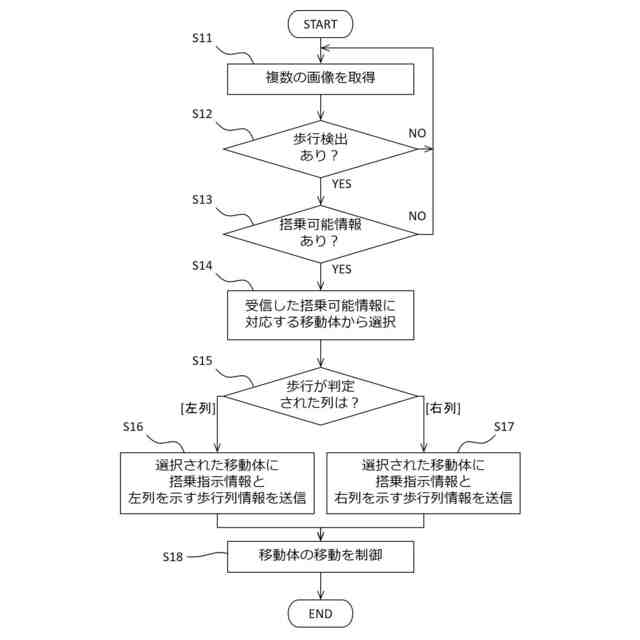

図５は、本発明の一実施形態である乗客コンベアシステムの制御を示すフロー図である。
図６は、本発明の第１変形例である乗客コンベアシステムのブロック図である。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施形態である乗客コンベアシステムについて、図面を参照しながら説明する。
（【００１１】以降は省略されています）
