公開番号2025150043
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050703
出願日2024-03-27
発明の名称マンコンベヤ
出願人フジテック株式会社
代理人個人,個人
主分類B66B 29/04 20060101AFI20251002BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】マンコンベヤの降り口において、手摺ベルトの引き込み口に向かって異物が引き込まれるのを低減すると共に、乗客の歩行を妨げない阻止体を備えたマンコンベヤを提供すること。
【解決手段】マンコンベヤ1は、欄干部4周縁に沿って走行する無端環状の手摺ベルト4aと、手摺ベルト4aがトラス2内へ進入する乗降部1aの欄干部4基部へ設けられたインレット9と、乗降部1aに床プレート7を備え、平面視において、手摺ベルト4aの幅方向の投影面内に床プレート7から立設する阻止体8を備える。
【選択図】図2
特許請求の範囲【請求項１】
欄干部の周縁に沿って走行する無端環状の手摺ベルトと、
前記手摺ベルトが構造体内へ進入する乗降部の前記欄干部の基部へ設けられたインレットと、
前記乗降部に床プレートを備え、
平面視において、前記手摺ベルトの幅方向の投影面内に床プレートから立設する阻止体を備える
マンコンベヤ。
続きを表示（約 490 文字）【請求項２】
前記阻止体の幅方向の幅は、平面視において前記手摺ベルトの幅方向の幅と一致する
請求項１に記載のマンコンベヤ。
【請求項３】
前記阻止体は、少なくとも前方に前方傾斜面を備える
請求項１又は請求項２に記載のマンコンベヤ。
【請求項４】
前記阻止体は、前記前方傾斜面が逆Ｒ面である
請求項３のマンコンベヤ。
【請求項５】
前記阻止体は、平面視において前方に設けられた前記前方傾斜面の下端が前記手摺ベルトの前方端部と一致する
請求項３に記載のマンコンベヤ。
【請求項６】
前記阻止体は、平面視において前方に設けられた前記前方傾斜面の上端が前記手摺ベルトの前方端部と一致する
請求項３に記載のマンコンベヤ。
【請求項７】
前記阻止体は、幅方向の端部に幅方向傾斜面を備える
請求項１又は請求項２に記載のマンコンベヤ。
【請求項８】
前記幅方向傾斜面は、平面視において凹状に形成される
請求項７に記載のマンコンベヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、マンコンベヤに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
マンコンベヤは、搬送部の両端に設けられた一対の欄干本体部の周縁を手摺ベルトが走行する。乗降部の降り口においてニューエル部分で反転した手摺ベルトがインレット内を通して、構造体内部に進入する。
インレットの手摺ベルトが進入する部分には、異物が引き込まれた際、マンコンベヤの
走行を停止させるインレットスイッチが設けられている。
ところで、マンコンベヤから降りようとする乗客のスーツケースなどの手荷物や誤って誤進入する乗客の手荷物が手摺ベルトと接触し、手摺ベルト下部に引き込まれ、インレットスイッチを作用させて、マンコンベヤを停止させることがある。
これは、手摺ベルトがグリップ力を向上させるために摩擦力の大きい素材で構成されることが原因の一つと考えられる。
【０００３】
このような問題を解決するために、手摺ベルトの下方かつインレット前方に欄干内側から欄干外側に亘る阻止体を設けたマンコンベヤが知られている（例えば、特許文献１）。
ところで、従来の阻止体は欄干内側に阻止体を設けているため、例えば、手荷物を持たない乗客がマンコンベヤから降りるとき、阻止体に躓いて転倒するおそれがある。
また、インレットスイッチの前方かつ欄干の内側で、インレット上部から乗場側に突出した庇の下に阻止体を設けたマンコンベヤが知られている（例えば、特許文献２）。
しかしながら、この場合、乗客の歩行の邪魔にはならないものの、阻止体がインレットスイッチの直前に設けられ、異物が手摺ベルトに引き込まれた後にインレットスイッチの直前で阻止体により異物が排除されるため、異物が引き込まれるのを防止するのに十分ではない。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－１２８４５０号公報
特開２００５－２１２９２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、課題は、マンコンベヤの降り口において、手摺ベルトの引き込み口に向かって異物が引き込まれるのを低減すると共に、乗客の歩行を妨げない阻止体を備えたマンコンベヤを提供することである。
【課題を解決するための手段】
【０００６】
マンコンベヤは、欄干部の周縁に沿って走行する無端環状の手摺ベルトと、前記手摺ベルトが構造体内へ進入する乗降部の前記欄干部の基部へ設けられたインレットと、前記乗降部に床プレートを備え、平面視において、前記手摺ベルトの幅方向の投影面内に床プレートから立設する阻止体を備える。
【図面の簡単な説明】
【０００７】
一実施形態に係るマンコンベヤの概要図

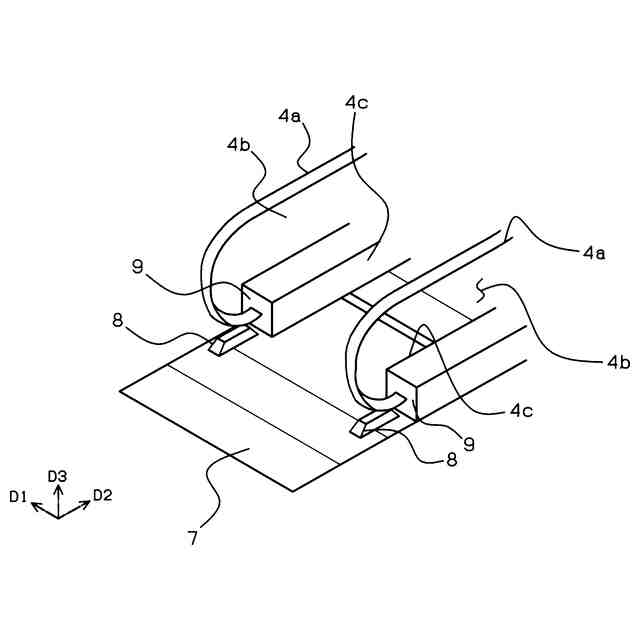

同実施形態に係るマンコンベヤの乗降部の斜視図
同実施形態に係るマンコンベヤの乗降部の平面図

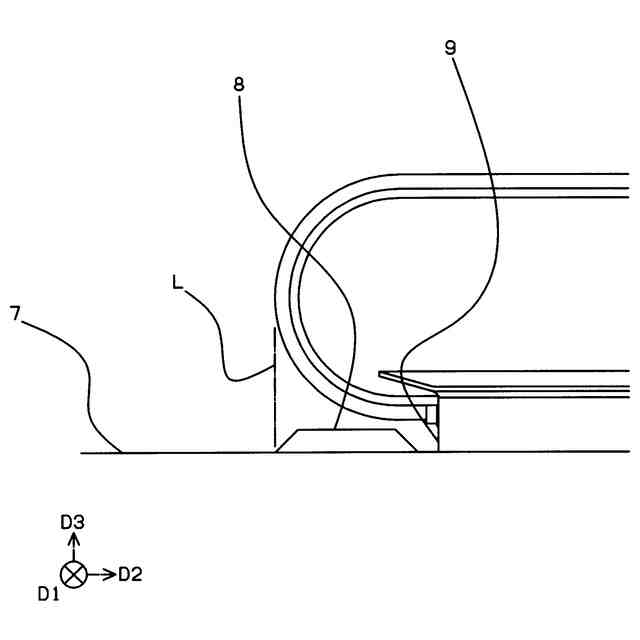

同実施形態に係るマンコンベヤの乗降部の第１横方向視図
（ａ）は、同実施形態に係る阻止体の斜視図、（ｂ）は、同実施形態に係る阻止体の平面図
第１変形例に係るマンコンベヤの乗降部の第１横方向視図
（ａ）は、第２変形例に係る阻止体の斜視図、（ｂ）は、第２変形例に係る阻止体の平面図

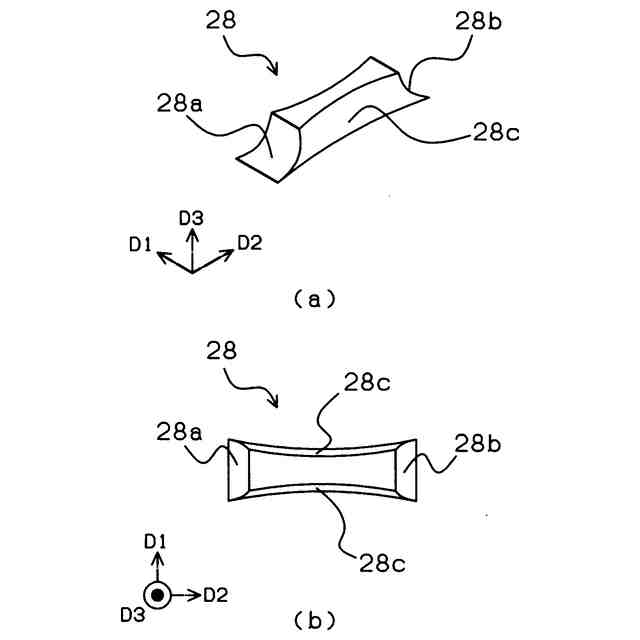

（ａ）は、第３変形例に係る阻止体の斜視図、（ｂ）は、第３変形例に係る阻止体の平面図
【発明を実施するための形態】
【０００８】
各図面において、構成要素の寸法は、例えば、理解を容易にするために、実際の寸法に対して拡大、縮小して示す場合があり、また、各図面の間での寸法比は、一致していない場合がある。なお、各図面において、例えば、理解を容易にするために、構成要素の一部を省略して示す場合がある。
【０００９】
第１、第２等の序数を含む用語は、多様な構成要素を説明するために用いられるが、この用語は、一つの構成要素を他の構成要素から区別する目的でのみ用いられ、構成要素は、この用語によって特に限定されるものではない。なお、序数を含む構成要素の個数は、特に限定されず、例えば、一つでもよい場合がある。また、以下の明細書及び図面で用いられる序数は、特許請求の範囲に記載された序数と異なる場合がある。
【００１０】
以下、マンコンベヤにおける一実施形態について、図１～図５を参照しながら説明する。なお、以下の実施形態は、マンコンベヤの構成等の理解を助けるために例示するものであり、マンコンベヤの構成を限定するものではない。
（【００１１】以降は省略されています）
