公開番号2025102371
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219781
出願日2023-12-26
発明の名称車両用灯具
出願人市光工業株式会社
代理人弁護士法人クレオ国際法律特許事務所
主分類F21S 41/24 20180101AFI20250701BHJP(照明)
要約【課題】入射面と出射面とが単一の曲面とされた投影レンズを用いて水平方向に広範な位置を照射することのできる車両用灯具を提供する。
【解決手段】車両用灯具10は、幅方向に並べられた複数の光源21からの光を導く導光レンズ12と、導光レンズ12により導かれた光を投影して、車両の前方を照射する投影配光パターン(すれ違い用配光パターンLP)を形成する投影レンズ13と、を備える。導光レンズ12は、投影レンズ13側へと部分的に突出する側方反射部40を有し、側方反射部40は、複数の光源21のうちの端に位置される端光源21Eからの光の少なくとも一部を、投影配光パターンにおける水平方向の端部へと進行させるように側方照射方向Dsで投影レンズ13の投影入射面13aへ向けて反射する。
【選択図】図5
特許請求の範囲【請求項１】
幅方向に並べられた複数の光源からの光を導く導光レンズと、
前記導光レンズにより導かれた光を投影して、車両の前方を照射する投影配光パターンを形成する投影レンズと、を備え、
前記導光レンズは、前記投影レンズ側へと部分的に突出する側方反射部を有し、
前記側方反射部は、複数の前記光源のうちの端に位置される端光源からの光の少なくとも一部を、前記投影配光パターンにおける水平方向の端部へと進行させるように光軸方向に対して傾斜された側方照射方向で前記投影レンズの投影入射面へ向けて反射することを特徴とする車両用灯具。
続きを表示（約 770 文字）【請求項２】
前記側方反射部は、前記端光源からの光の少なくとも一部を反射する側方反射面と、前記側方反射面で反射された光を出射させる側方出射面と、を有し、
前記側方反射面は、前記投影レンズ側に向かうに連れて投影光軸に近付くように傾斜されていることを特徴とする請求項１に記載の車両用灯具。
【請求項３】
前記投影入射面は、前記導光レンズ側へと突出する凸面とされていることを特徴とする請求項２に記載の車両用灯具。
【請求項４】
前記側方反射部は、前記投影入射面において前記側方出射面と対向されている側方照射領域へ向けて反射させることを特徴とする請求項３に記載の車両用灯具。
【請求項５】
前記投影配光パターンは、カットオフラインを有するすれ違い用配光パターンであり、
前記導光レンズは、複数の前記光源からの光を入射させる導光入射部と、前記導光入射部から入射された光を前記光軸方向と交差する交差方向へと反射する第１内部反射面と、前記第１内部反射面で反射された光を前記光軸方向へと反射する第２内部反射面と、前記第２内部反射面で反射された光を出射させる導光出射部と、を有し、
前記第２内部反射面は、前記カットオフラインを形成するカットオフ縁部を有することを特徴とする請求項１に記載の車両用灯具。
【請求項６】
前記投影配光パターンは、カットオフラインを有するすれ違い用配光パターンであり、
前記導光レンズは、複数の前記光源からの光を入射させる導光入射部と、前記導光入射部から入射された光を出射させる導光出射部と、を有し、
前記導光出射部は、前記カットオフラインを形成するカットオフ縁部を有することを特徴とする請求項１に記載の車両用灯具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車両用灯具に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
車両用灯具では、光源からの光を投影レンズで投影して、水平方向に広範な位置を照射するものが考えられている（例えば、特許文献１参照）。この車両用灯具では、投影レンズを互いに異なる光学特性とされた複数のレンズ部を幅方向に繋げた構成とすることで、水平方向に広範な位置を照射している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－８４５８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記の車両用灯具は、投影レンズの構成が複雑化してしまい、製造コストの上昇を招いてしまう。このため、車両用灯具は、単一の曲面とされた入射面と出射面とで構成された投影レンズを用いることで、複雑化を避けて製造コストの上昇を抑制することが考えられるが、水平方向に広範な位置を照射することが困難となってしまう。
【０００５】
本開示は、上記の事情に鑑みて為されたもので、入射面と出射面とが単一の曲面とされた投影レンズを用いて水平方向に広範な位置を照射することのできる車両用灯具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の車両用灯具は、幅方向に並べられた複数の光源からの光を導く導光レンズと、前記導光レンズにより導かれた光を投影して、車両の前方を照射する投影配光パターンを形成する投影レンズと、を備え、前記導光レンズは、前記投影レンズ側へと部分的に突出する側方反射部を有し、前記側方反射部は、複数の前記光源のうちの端に位置される端光源からの光の少なくとも一部を、前記投影配光パターンにおける水平方向の端部へと進行させるように光軸方向に対して傾斜された側方照射方向で前記投影レンズの投影入射面へ向けて反射することを特徴とする。
【発明の効果】
【０００７】
本開示の車両用灯具によれば、入射面と出射面とが単一の曲面とされた投影レンズを用いて水平方向に広範な位置を照射することができる。
【図面の簡単な説明】
【０００８】

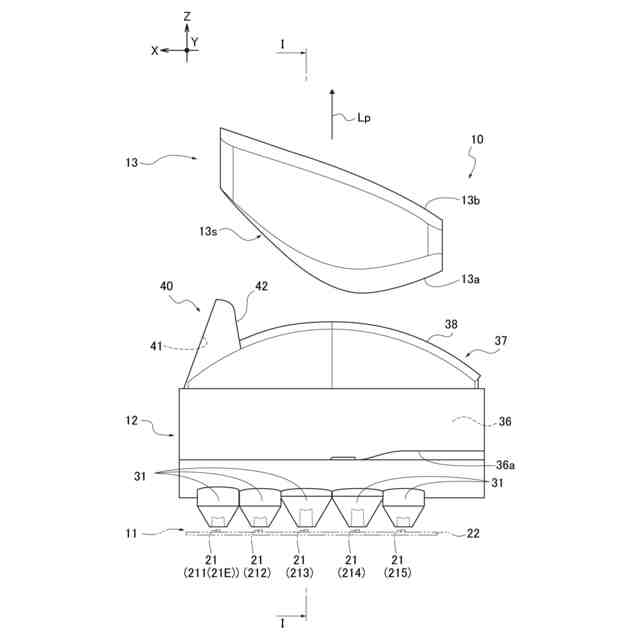

本開示に係る実施例１の車両用灯具を上方から見た様子を示す説明図である。

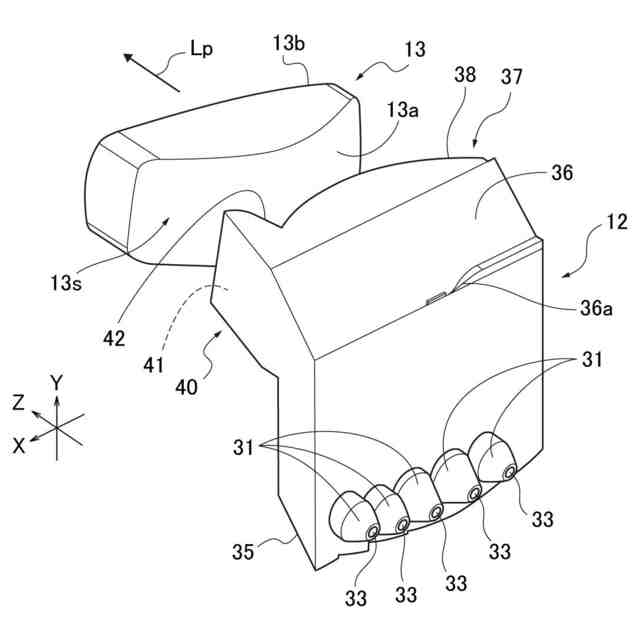

車両用灯具を各光源側から見た様子を示す説明図である。

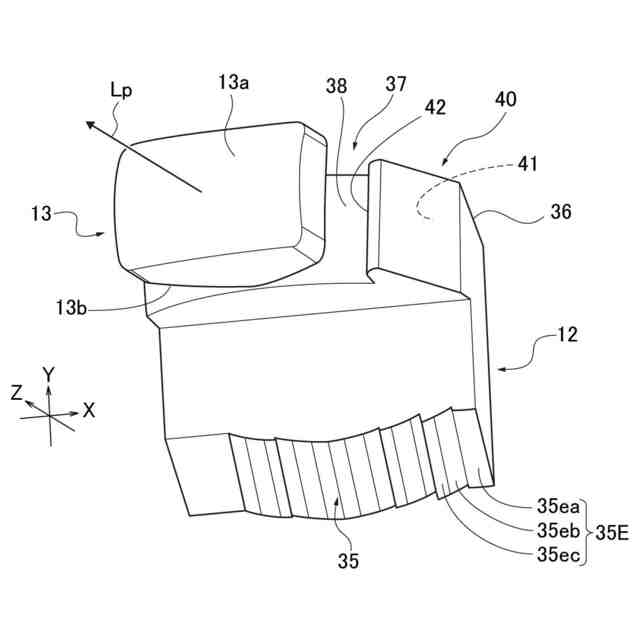

車両用灯具を投影レンズ側から見た様子を示す説明図である。
図１に示すＩ－Ｉ線に沿って得られた断面を示す説明図である。

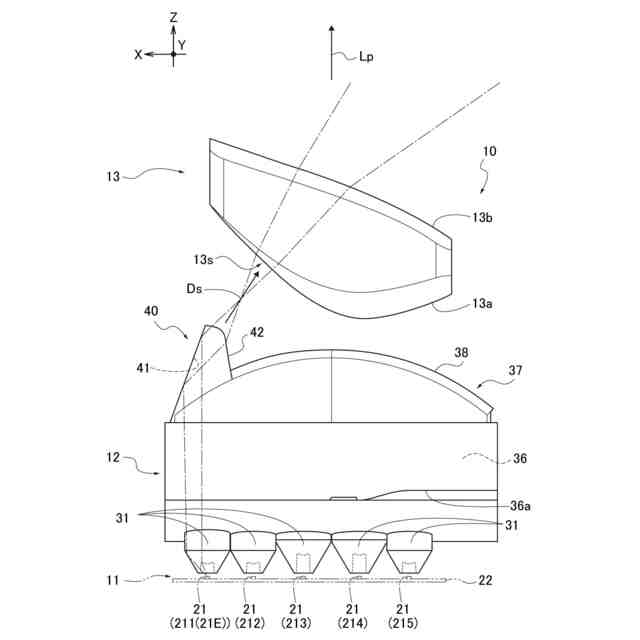

下側内部反射面の最も外側の反射曲面で反射された光が進行する様子を示す図１と同様の説明図である。

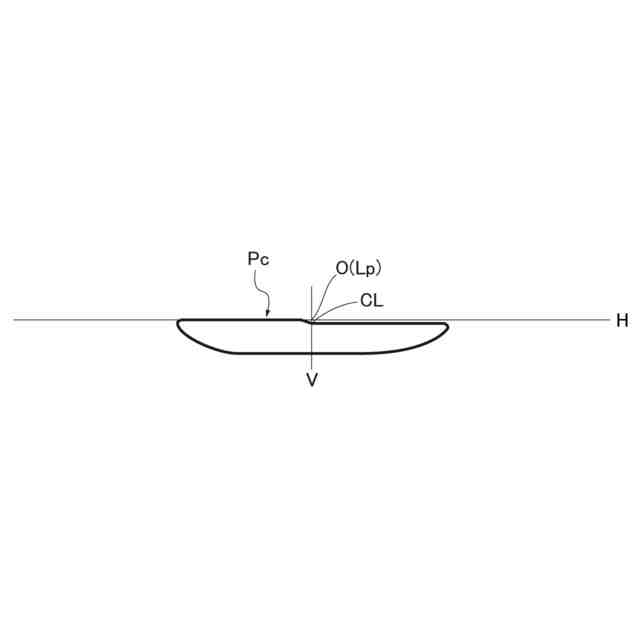

投影光軸上の中心位置で水平線と鉛直線とが交差するスクリーン上において、車両用灯具が形成する中央照射パターンを示す説明図である。

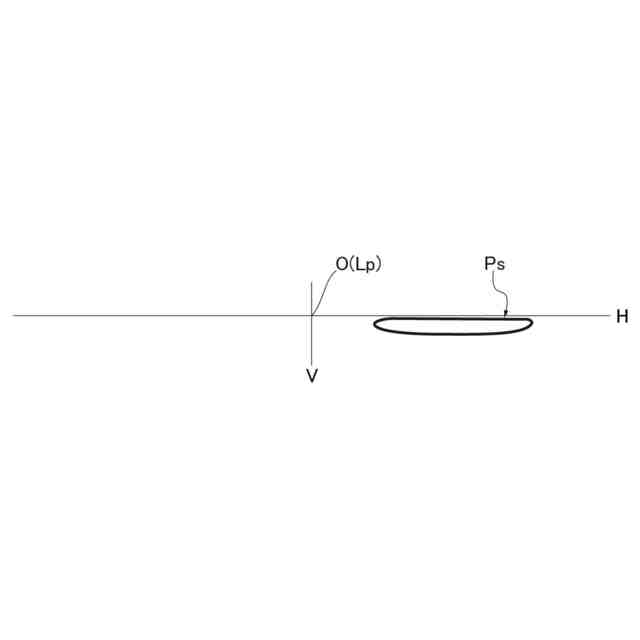

図６と同様のスクリーン上において、車両用灯具が形成する側方照射パターンを示す説明図である。

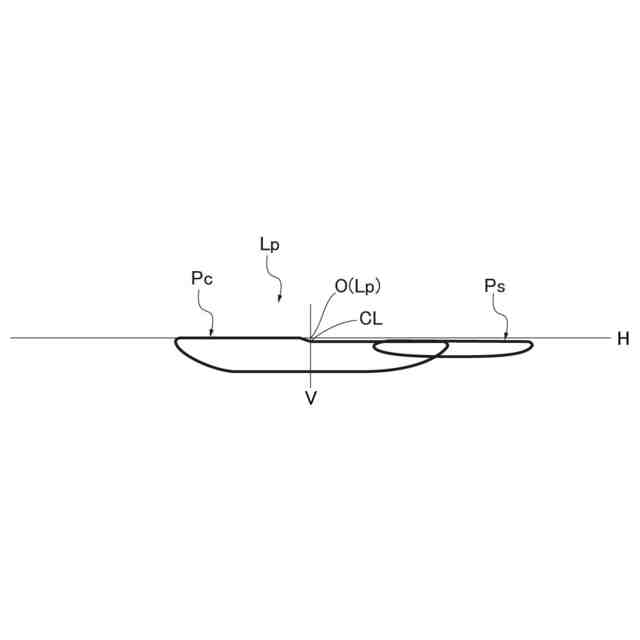

図６と同様のスクリーン上において、車両用灯具が形成する投影配光パターンとしてのすれ違い用配光パターンを示す説明図である。
本開示に係る実施例２の車両用灯具を上方から見た様子を示す説明図である。
車両用灯具を各光源側から見た様子を示す説明図である。
車両用灯具の導光レンズを投影レンズ側から見た様子を示す説明図である。
図９に示すII－II線に沿って得られた断面を示す説明図である。
第１光源から出射された光が進行する様子を示す図９と同様の説明図である。
図６と同様のスクリーン上において、車両用灯具が形成する中央照射パターンを示す説明図である。
図６と同様のスクリーン上において、車両用灯具が形成する側方照射パターンを示す説明図である。
図６と同様のスクリーン上において、投影配光パターンとしてのすれ違い用配光パターンが形成された様子を示す説明図である。
【発明を実施するための形態】
【０００９】
以下に、本開示に係る車両用灯具の各実施例について図面を参照しつつ説明する。なお、図２から図４と図１０から図１２とでは、各構成の把握を容易とするために光源部１１を省略して示している。
【実施例】
【００１０】
本開示に係る車両用灯具の一実施形態に係る実施例１の車両用灯具１０を、図１から図８を用いて説明する。実施例１の車両用灯具１０は、自動車等の車両の前照灯装置として用いられる。この車両用灯具１０は、車両の前部の左右両側において、開放された前端がアウターレンズで覆われたランプハウジングにより形成される灯室に設けられる。車両用灯具１０は、上下方向用光軸調整機構や左右方向用光軸調整機構を介して灯室に設けられ、車両の前方を適宜照射する。以下の説明では、車両用灯具１０において、車両が進行する方向を前後方向（図面ではＺとする）とし、前後方向を水平面に沿う状態とした際の鉛直方向を上下方向（図面ではＹとする）とし、前後方向および上下方向に直交する方向（水平方向）を幅方向（図面ではＸとする）とする。その各方向では、車両内の乗員から見た、前後方向の前方と後方、上下方向の上方と下方、幅方向の左側と右側、を用いるものとする。ここで、実施例１の車両用灯具１０は、車両の左側に設けられるものと右側に設けられるものとで基本的に等しい構成とされつつ幅方向で反転されたものであるので、以下では、右側に設けられる車両用灯具１０を用いて説明する。
（【００１１】以降は省略されています）
