公開番号
2025103421
公報種別
公開特許公報(A)
公開日
2025-07-09
出願番号
2023220799
出願日
2023-12-27
発明の名称
車両用灯具
出願人
市光工業株式会社
代理人
弁理士法人酒井国際特許事務所
主分類
F21S
43/20 20180101AFI20250702BHJP(照明)
要約
【課題】小型化が可能な車両用灯具を提供する。
【解決手段】車両用灯具は、光を発する光源と、光源からの光を集光する集光レンズと、集光レンズで集光された光を通過させるスリットを有する遮光部材と、遮光部材を通過した光を投影して照射パターンを形成する投影レンズとを備え、集光レンズは、投影レンズの後側主点に向けて光を集光するように形成される。
【選択図】図2
特許請求の範囲
【請求項1】
光を発する光源と、
前記光源からの光を集光する集光レンズと、
前記集光レンズで集光された光を通過させるスリットを有する遮光部材と、
前記遮光部材を通過した光を投影して照射パターンを形成する投影レンズと
を備え、
前記集光レンズは、前記投影レンズの後側主点に向けて光を集光するように形成される
車両用灯具。
続きを表示(約 660 文字)
【請求項2】
前記光源は、前記集光レンズの後側焦点位置に配置され、
前記スリットは、前記投影レンズの後側焦点位置に配置され、
正面背面方向について、前記スリットから前記投影レンズの後側主点までの距離は、前記光源から前記スリットまでの距離の2倍以下である
請求項1に記載の車両用灯具。
【請求項3】
前記投影レンズの後側焦点を通り水平面に沿って正面背面方向に延びる仮想直線を基準軸とすると、
前記光源は、前記基準軸に対して上下方向の両側に1つずつ設けられる
請求項1に記載の車両用灯具。
【請求項4】
下側に設けられる前記光源は、上側に設けられる前記光源よりも、前記基準軸との間の上下方向の距離が短い
請求項3に記載の車両用灯具。
【請求項5】
前記集光レンズは、上側に設けられる前記光源に対応する上側レンズ部と、下側に設けられる前記光源に対応する下側レンズ部とを有し、少なくとも前記下側レンズ部が前記投影レンズの後側主点に向けて光を集光するように形成される
請求項3に記載の車両用灯具。
【請求項6】
前記上側レンズ部は、出射面の頂点が前記光源の出射軸の下側に配置され、前記出射面の下側の一部が切り欠かれた形状を有する
請求項5に記載の車両用灯具。
【請求項7】
前記投影レンズは、当該投影レンズの光軸の正面側が下方に傾くように配置される
請求項1に記載の車両用灯具。
発明の詳細な説明
【技術分野】
【0001】
本発明は、車両用灯具に関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】
光源からの光の一部を遮光するシェードと、シェードを介した光を車両後方に投影する投影レンズとを有する車両用灯具が知られている。
【先行技術文献】
【特許文献】
【0003】
国際公開第2020/019231号
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1に記載のような車両用灯具においては、全体構成を小型化することが求められている。
【0005】
本発明は、上記に鑑みてなされたものであり、小型化が可能な車両用灯具を提供することを目的とする。
【課題を解決するための手段】
【0006】
本発明に係る車両用灯具は、光を発する光源と、前記光源からの光を集光する集光レンズと、前記集光レンズで集光された光を通過させるスリットを有する遮光部材と、前記遮光部材を通過した光を投影して照射パターンを形成する投影レンズとを備え、前記集光レンズは、前記投影レンズの後側主点に向けて光を集光するように形成される。
【発明の効果】
【0007】
本発明によれば、小型化が可能な車両用灯具を提供することができる。
【図面の簡単な説明】
【0008】
図1は、本実施形態に係る車両用灯具の一例を示す分解斜視図である。

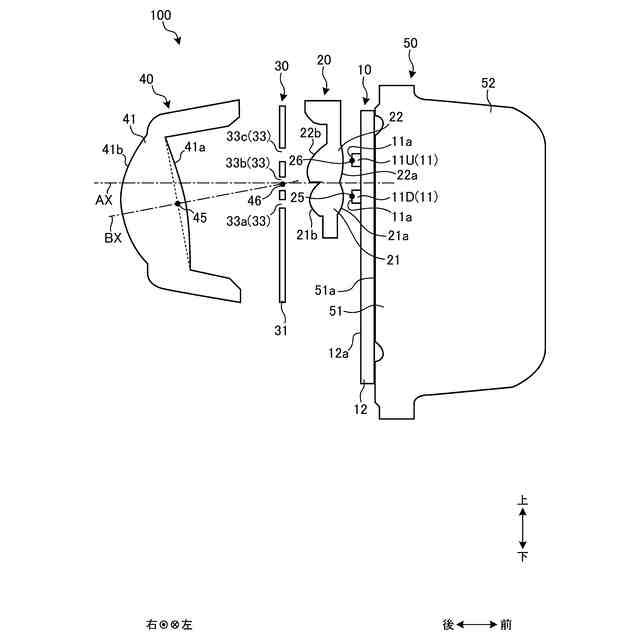

図2は、本実施形態に係る車両用灯具の一例を示す縦断面図である。

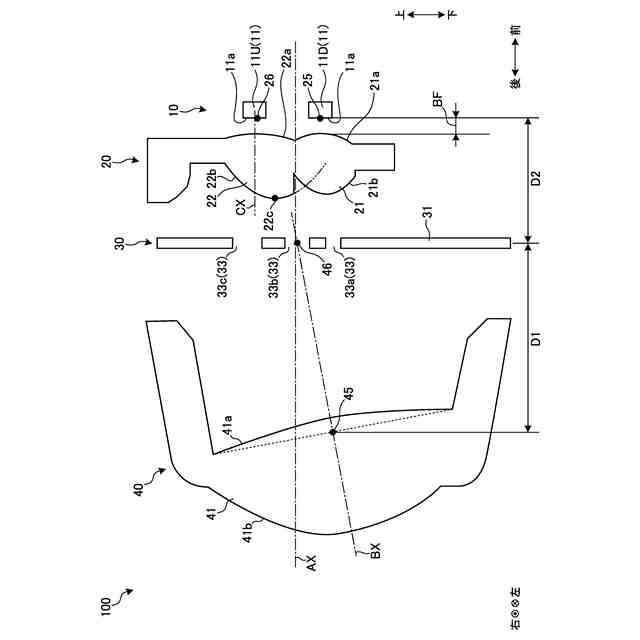

図3は、図2の一部を拡大して示す図である。
図4は、本実施形態に係る車両用灯具の動作の一例を示す図である。

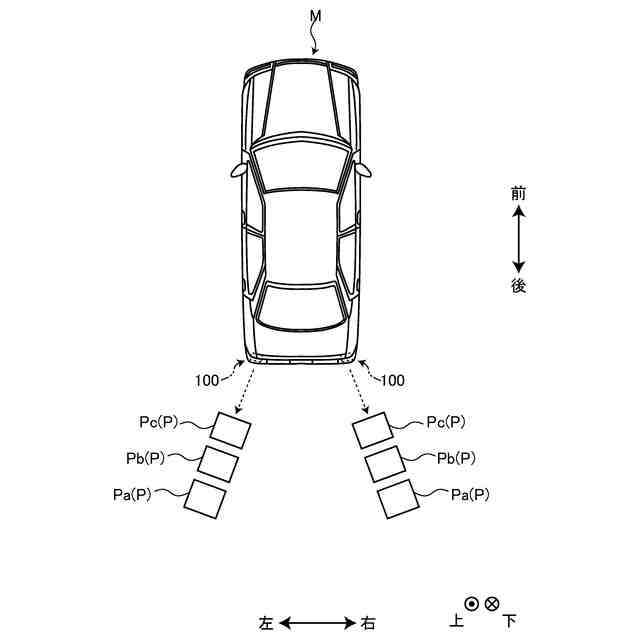

図5は、車両用灯具により路面に形成される照射パターンの一例を示す図である。

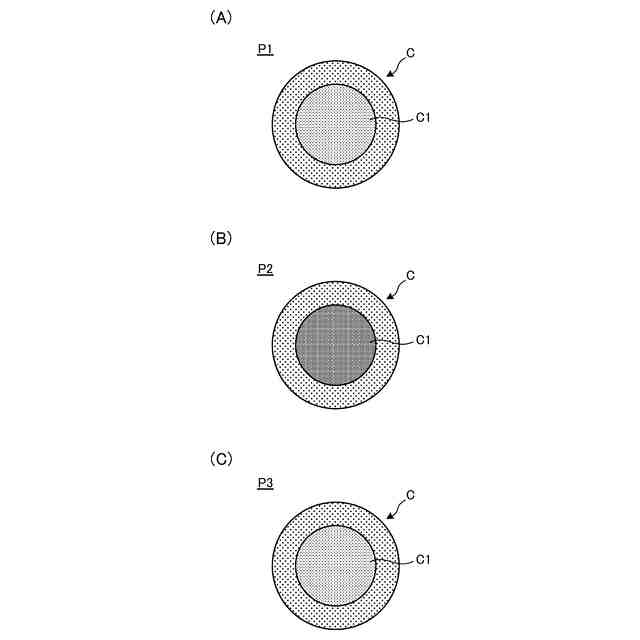

図6は、集光レンズから出射された光について光束の断面の例を示す図である。

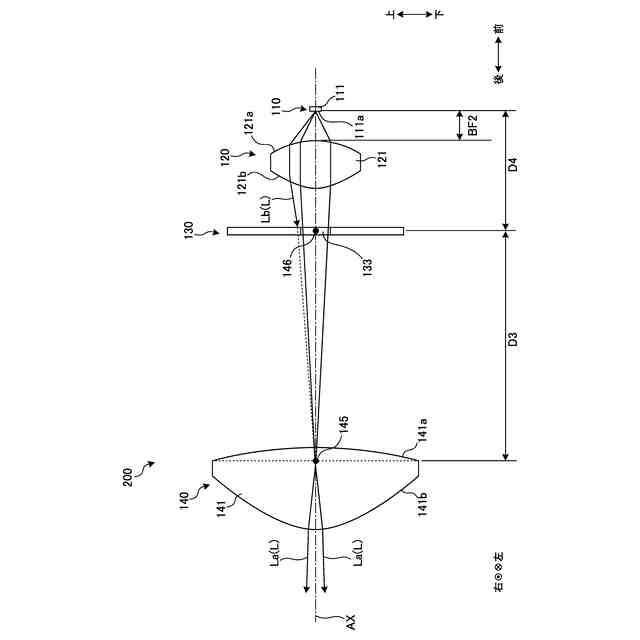

図7は、本実施形態に係る車両用灯具の他の例を模式的に示す図である。
【発明を実施するための形態】
【0009】
以下、本発明に係る車両用灯具の実施形態を図面に基づいて説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
【0010】
以下の説明において、前後、上下、左右の各方向は、車両用灯具が車両に搭載された車両搭載状態における方向であって、運転席から車両の進行方向を見た場合における方向を示す。なお、本実施形態では、上下方向は鉛直方向に平行であり、前後方向及び左右方向は水平方向に平行であるとする。また、車両の左右方向の中央側を車両内側と表記し、車両の左右方向の側部側を車両外側と表記する。
(【0011】以降は省略されています)
