公開番号2025103422
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220800
出願日2023-12-27
発明の名称車両用灯具の制御装置及び車両用灯具
出願人市光工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類H05B 45/48 20200101AFI20250702BHJP(他に分類されない電気技術)
要約【課題】光源における減光を抑制する。
【解決手段】車両用灯具の制御装置は、電気的に直列に接続される複数の光源のそれぞれに対して電気的に並列に接続されるスイッチと、それぞれの光源に対してパルス電流が供給されるようにスイッチのオンとオフとを切り替えるスイッチ制御部とを備え、スイッチ制御部は、複数の光源に対してデューティー期間が異なるパルス電流を供給する制御であって、第1光源に対して第1パルス電流を供給する期間内に第1光源とは異なる第2光源に対して第1パルス電流よりもデューティー期間が小さい第2パルス電流を供給する特定制御を行う場合には、第1光源に対して第1パルス電流に加えて第1パルス電流を補完する補完パルス電流を供給するようにスイッチを制御する。
【選択図】図1
特許請求の範囲【請求項１】
電気的に直列に接続される複数の光源のそれぞれに対して電気的に並列に接続されるスイッチと、
それぞれの前記光源に対してパルス電流が供給されるように前記スイッチのオンとオフとを切り替えるスイッチ制御部と
を備え、
前記スイッチ制御部は、複数の前記光源に対してデューティー期間が異なるパルス電流を供給する制御であって、第１光源に対して第１パルス電流を供給する期間内に前記第１光源とは異なる第２光源に対して前記第１パルス電流よりもデューティー期間が小さい第２パルス電流を供給する特定制御を行う場合には、前記第１光源に対して前記第１パルス電流に加えて前記第１パルス電流を補完する補完パルス電流を供給するように前記スイッチを制御する
車両用灯具の制御装置。
続きを表示（約 760 文字）【請求項２】
前記スイッチ制御部は、前記第１光源に対して前記第１パルス電流を供給する期間内に前記第２光源に対する前記第２パルス電流の供給を終了しないように前記スイッチを制御する
請求項１に記載の車両用灯具の制御装置。
【請求項３】
前記スイッチ制御部は、前記第１パルス電流及び前記第２パルス電流の供給終了のタイミングが同一となるように前記スイッチを制御する
請求項２に記載の車両用灯具の制御装置。
【請求項４】
前記スイッチ制御部は、前記特定制御を行う場合に、前記第１パルス電流の供給開始のタイミングに連続して前記補完パルス電流を供給するように制御する
請求項１に記載の車両用灯具の制御装置。
【請求項５】
前記補完パルス電流は、前記第１パルス電流と同一の電流値であって、前記第２光源に電圧を印加してから電流が流れるまでの昇圧期間に対応する期間のパルス電流である
請求項１に記載の車両用灯具の制御装置。
【請求項６】
前記スイッチ制御部は、前記第１パルス電流ごとに当該第１パルス電流の供給期間内における前記第２パルス電流の供給回数が多くなるほど前記補完パルス電流の供給期間が長くなるように前記スイッチを制御する
請求項１に記載の車両用灯具の制御装置。
【請求項７】
前記第１光源は、ターンランプの光源であり、複数の前記光源のうち電源部に対して最も高電圧となる位置に接続される
請求項１に記載の車両用灯具の制御装置。
【請求項８】
複数の光源と、
複数の前記光源を制御する、請求項１から請求項７のいずれか一項に記載の車両用灯具の制御装置と
を備える車両用灯具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用灯具の制御装置及び車両用灯具に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
複数の光源の点灯と消灯とを１つの駆動回路により制御する構成が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６１５１５２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の車両用灯具では、複数の光源を電気的に直列に接続し、各光源についてスイッチを電気的に並列に接続して、スイッチのオン及びオフを切り替えることで、光源の点灯及び消灯を切り替える構成である。しかしながら、１つの光源が点灯している状態で２つ目の光源を点灯しようとしてスイッチを切り替える場合、スイッチを切り替えた時点から光源が所定電圧に昇圧するまでの間、両方の光源に電流が流れない又は電流値が低下する期間が発生してしまう。この期間には、両方の光源が消灯することになる。例えば、パルス幅変調制御を行う場合に、各周期において当該消灯期間が発生すると、その分光源が減光してしまう。
【０００５】
本発明は、上記に鑑みてなされたものであり、光源における減光を抑制することが可能な車両用灯具の制御装置及び車両用灯具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る車両用灯具の制御装置は、電気的に直列に接続される複数の光源のそれぞれに対して電気的に並列に接続されるスイッチと、それぞれの前記光源に対してパルス電流が供給されるように前記スイッチのオンとオフとを切り替えるスイッチ制御部とを備え、前記スイッチ制御部は、複数の前記光源に対してデューティー期間が異なるパルス電流を供給する制御であって、第１光源に対して第１パルス電流を供給する期間内に前記第１光源とは異なる第２光源に対して前記第１パルス電流よりもデューティー期間が小さい第２パルス電流を供給する特定制御を行う場合には、前記第１光源に対して前記第１パルス電流に加えて前記第１パルス電流を補完する補完パルス電流を供給するように前記スイッチを制御する。
【０００７】
本発明に係る車両用灯具は、複数の光源と、複数の前記光源を制御する上記の車両用灯具の制御装置とを備える。
【発明の効果】
【０００８】
本発明によれば、光源における減光を抑制することが可能な車両用灯具の制御装置及び車両用灯具を提供することができる。
【図面の簡単な説明】
【０００９】

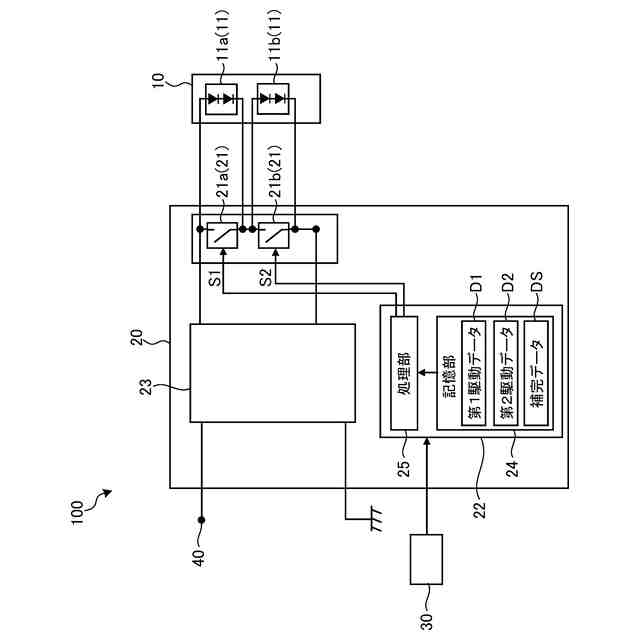

図１は、本実施形態に係る車両用灯具の一例を模式的に示す図である。

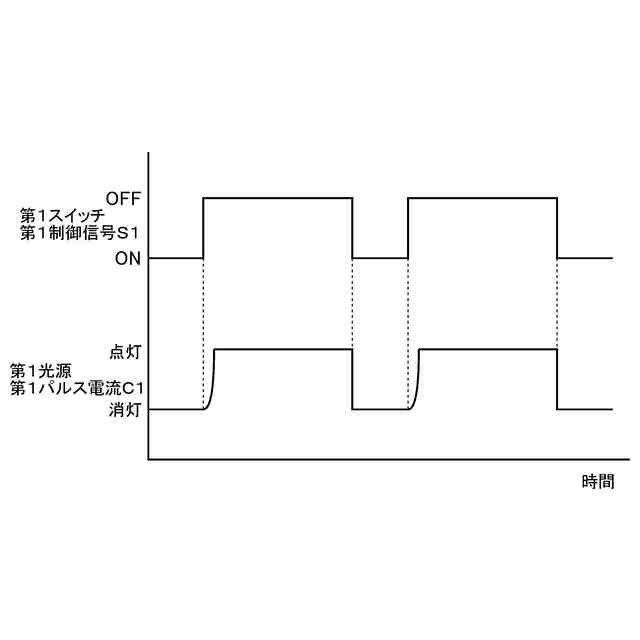

図２は、スイッチの制御及び光源の点灯及び消灯のタイミングの一例を示すタイミングチャートである。

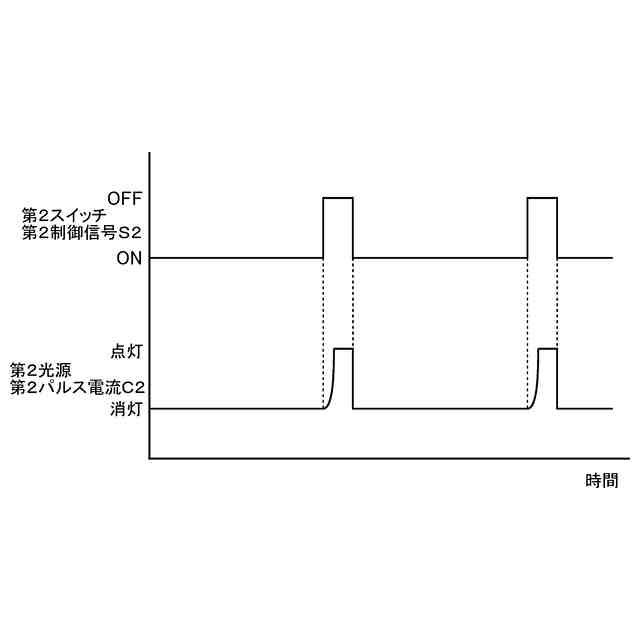

図３は、スイッチの制御及び光源の点灯及び消灯のタイミングの一例を示すタイミングチャートである。

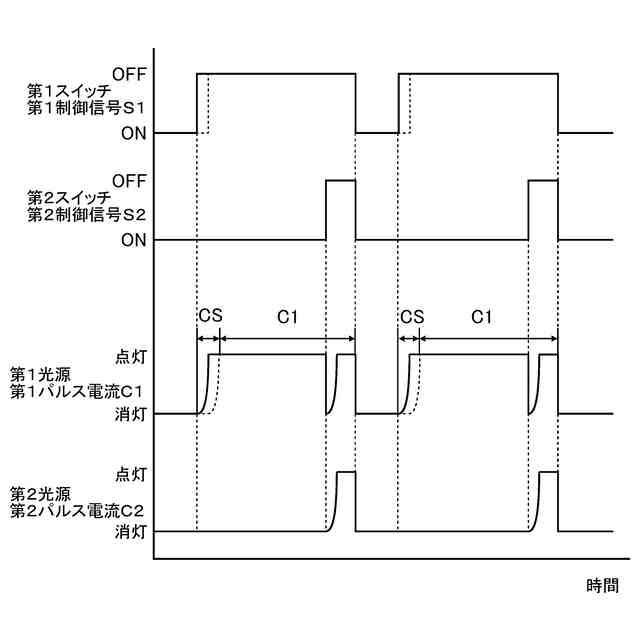

図４は、スイッチの制御及び光源の点灯及び消灯のタイミングの一例を示すタイミングチャートである。

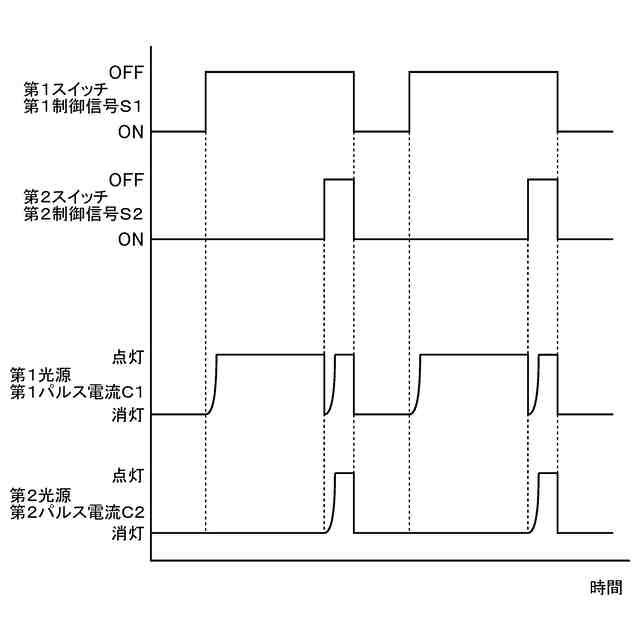

図５は、スイッチの制御及び光源の点灯及び消灯のタイミングの一例を示すタイミングチャートである。

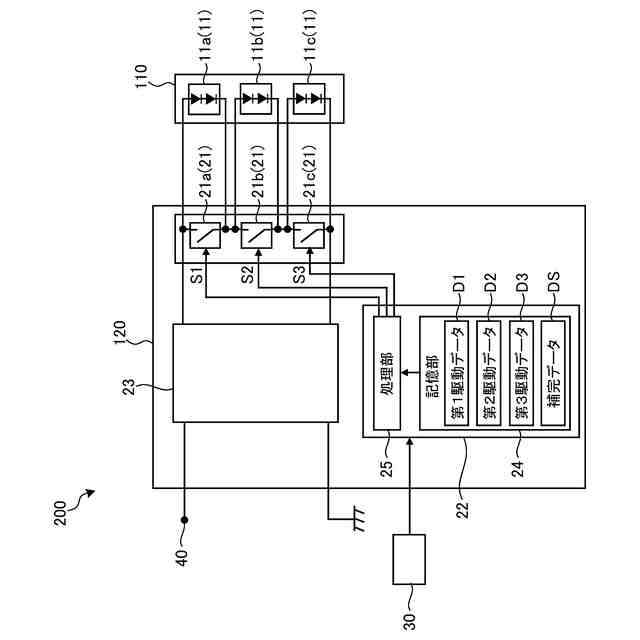

図６は、本実施形態に係る車両用灯具の他の例を模式的に示す図である。

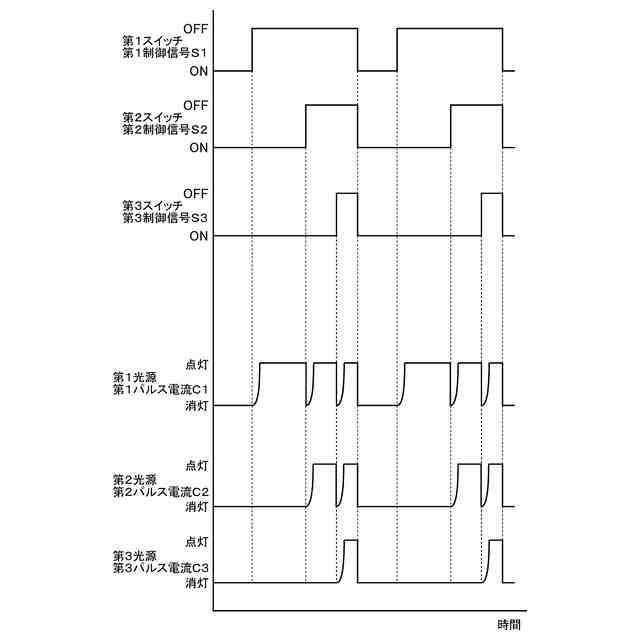

図７は、スイッチの制御及び光源の点灯及び消灯のタイミングの他の例を示すタイミングチャートである。
図８は、スイッチの制御及び光源の点灯及び消灯のタイミングの他の例を示すタイミングチャートである。
【発明を実施するための形態】
【００１０】
以下、本発明に係る車両用灯具の制御装置及び車両用灯具の実施形態を図面に基づいて説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
