特許ウォッチ

公開番号2025094432
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023209962
出願日2023-12-13
発明の名称照明装置
出願人株式会社遠藤照明
代理人
主分類H05B 47/19 20200101AFI20250618BHJP(他に分類されない電気技術)
要約【課題】照明制御の設定の負担を低減し、あるいは無線通信の混雑を低減するため、無線制御可能な照明装置の無線制御機能を一時的に停止可能にすること。
【解決手段】本発明に係る照明装置は、光源と、電源と、無線通信器と、前記光源及び前記電源を収容する外郭部を備え、前記無線通信器が受信した無線の照明制御信号により前記電源の無線制御が可能な照明装置であって、前記無線制御の機能を停止可能な無線スイッチを備え、前記無線スイッチを切の場合に、前記電源が既定照明制御条件で動作する照明装置である。

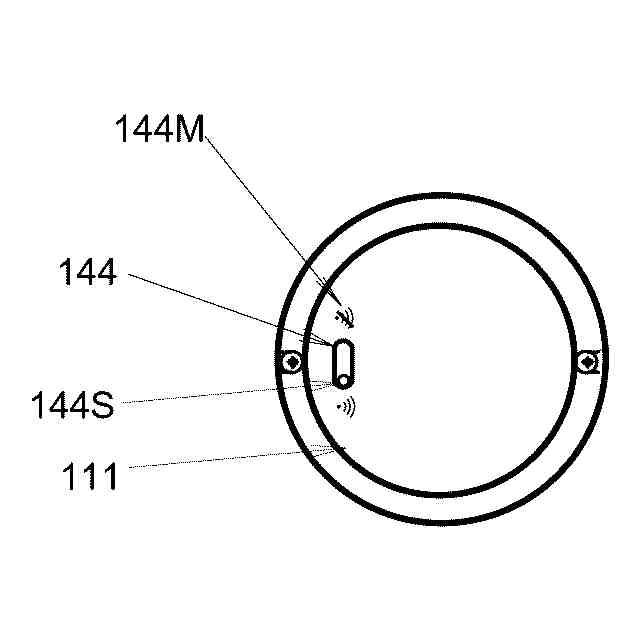

【選択図】図2
特許請求の範囲【請求項１】
光源と、電源と、無線通信器と、少なくとも前記光源及び前記電源を収容する外郭部を備え、前記無線通信器が受信した無線の照明制御信号により前記電源の無線制御が可能な照明装置であって、
前記無線制御の機能を停止可能な無線スイッチを備え、
前記無線スイッチを切の場合に、前記電源が既定照明制御条件で動作する照明装置。
続きを表示（約 640 文字）【請求項２】
光源と、電源と、無線通信器を備え、前記無線通信器が受信した無線の照明制御信号により前記電源の無線制御が可能な照明装置であって、
前記照明装置は、前記光源を備える光源ユニットと器具本体を備え、
前記光源ユニットは前記器具本体に取り付け・取り外し可能であり、
前記照明装置は、前記光源ユニットと前記器具本体を取り外した状態で前記光源と前記電源を収容する外郭部を備えるとともに、前記無線制御の機能を停止可能な無線スイッチを備え、
前記無線スイッチを切の場合に、前記電源が既定照明制御条件で動作する照明装置。
【請求項３】
前記無線スイッチは、前記外郭部の外側に設けられ、前記照明装置を分解せずに操作可能である、
請求項１又は２記載の照明装置。
【請求項４】
前記無線スイッチは、前記無線通信器への電力供給線のスイッチである、
請求項１又は２記載の照明装置。
【請求項５】
前記無線通信器は、前記照明装置に着脱可能である、
請求項１又は２記載の照明装置。
【請求項６】

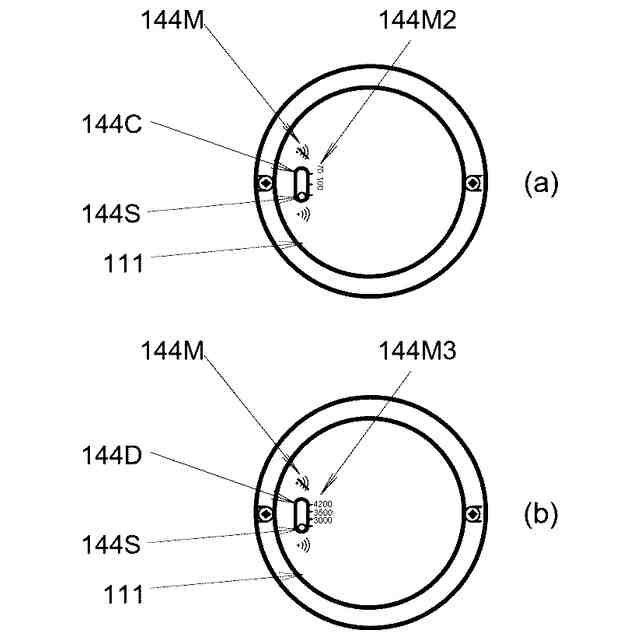

前記無線スイッチを切の場合に、前記照明装置は複数の前記既定照明制御条件の１つをスイッチで選択可能である、
請求項１又は２記載の照明装置。
【請求項７】
前記既定照明制御条件は、前記無線により設定可能である、
請求項１又は２記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線照明制御機能の入・切が可能な照明装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
照明装置において、消費電力の低減のため、必要な調光率で動作することが可能なものがあり、その調光率の制御のため、無線制御を行う技術が、例えば特許文献１として知られている。
【０００３】
本発明の課題解決手段に関係する先行技術として、特許文献２に、調光器にスイッチを設け、そのスイッチがＯＮの時には可変抵抗器により制御される調光率で照明器具を調光し、ＯＦＦの時は全点灯または全消灯する技術が開示されている。なお、通常、照明器具は天井に設置されており、調光器は壁など利用者が操作可能な場所に設置されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開２０１４／２０３５３７号
特開平８－８０７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の技術では、設置した多くの照明装置における実際の設置位置を個々に調べて、配灯画像上に配置する例が示されている。この操作を例えば１０００台の照明装置に対して行うのは作業負担が大きい。
【０００６】
また、多くの無線照明制御可能な照明装置を設置することにより、通信帯域幅を上回る数の電波が同時に発信され、無線機器は通信帯域が空くのを待ってから発信を行うことになるため、通信の遅れが生じるなど、無線通信の妨げとなる場合がある。
【課題を解決するための手段】
【０００７】
本発明は、光源と、電源と、無線通信器と、前記光源及び前記電源を収容する外郭部を備え、前記無線通信器が受信した無線の照明制御信号により前記電源の無線制御が可能な照明装置であって、
前記無線制御の機能を停止可能な無線スイッチを備え、
前記無線スイッチを切の場合に、前記電源が既定照明制御条件で動作する照明装置である。
【０００８】
本発明は、光源と、電源と、無線通信器を備え、前記無線通信器が受信した無線の照明制御信号により前記電源の無線制御が可能な照明装置であって、
前記照明装置は、前記光源を備える光源ユニットと器具本体を備え、
前記光源ユニットは前記器具本体に取り付け・取り外し可能であり、
前記照明装置は、前記光源ユニットと前記器具本体を取り外した状態で前記光源と前記電源を収容する外郭部を備えるとともに、前記無線制御の機能を停止可能な無線スイッチを備え、
前記無線スイッチを切の場合に、前記電源が既定照明制御条件で動作する照明装置である。
【０００９】

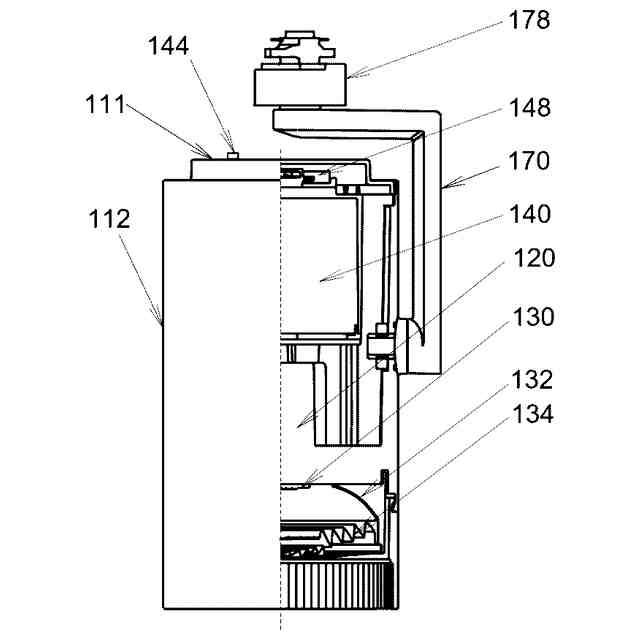

本発明において、前記無線スイッチは、前記外郭部の外側に設けられ、前記照明装置を分解せずに操作可能であってもよい。
【００１０】

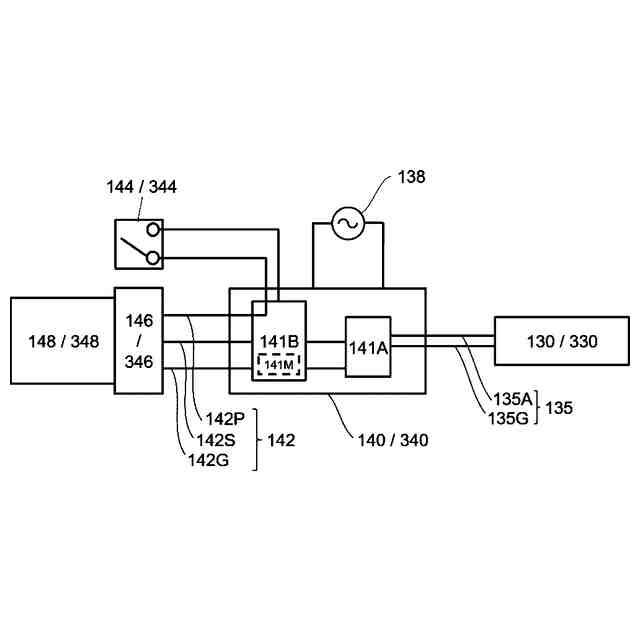

本発明において、前記無線スイッチは、前記無線通信器への電力供給線のスイッチであってもよい。
（【００１１】以降は省略されています）
