公開番号2025095254
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211148
出願日2023-12-14
発明の名称伸縮性配線基板
出願人メクテック株式会社
代理人個人
主分類H05K 1/14 20060101AFI20250619BHJP(他に分類されない電気技術)
要約【課題】電極と外部端子部とが伸縮性配線基板の同一面に露出している構造で、且つ、接続信頼性に優れた構造をより容易に実現可能な伸縮性配線基板を提供する。
【解決手段】伸縮性配線基板100は、電極22を含む第1伸縮性導体パターン20が一方の主面10aに形成されている第1伸縮性基材10と、外部端子部62と接続部とを含む外部側配線パターン60が一方の主面10aに形成されている補強基材50と、第2伸縮性導体パターン40が一方の主面10aに形成されている第2伸縮性基材30と、を備え、第1伸縮性基材10及び補強基材50に対して第2伸縮性基材30が積層されて、第2伸縮性導体パターン40を介して第1伸縮性導体パターン20と接続部とが相互に電気的に接続されており、電極22と外部端子部62とが当該伸縮性配線基板の同一面に露出している
【選択図】図2
特許請求の範囲【請求項１】
電極を含む第１伸縮性導体パターンが一方の主面に形成されている第１伸縮性基材と、
外部端子部と接続部とを含む外部側配線パターンが一方の主面に形成されている補強基材と、
第２伸縮性導体パターンが一方の主面に形成されている第２伸縮性基材と、
を備える伸縮性配線基板であって、
前記第１伸縮性基材及び前記補強基材に対して前記第２伸縮性基材が積層されて、前記第２伸縮性導体パターンを介して前記第１伸縮性導体パターンと前記接続部とが相互に電気的に接続されており、
前記電極と前記外部端子部とが当該伸縮性配線基板の同一面に露出している伸縮性配線基板。
続きを表示（約 710 文字）【請求項２】
前記第２伸縮性基材には、前記電極を露出させる開口が形成されている請求項１に記載の伸縮性配線基板。
【請求項３】
前記第１伸縮性導体パターンは、前記電極と、前記電極と繋がっているとともに前記第２伸縮性基材に覆われている電極接続部と、を含み、
前記電極接続部は前記第２伸縮性導体パターンよりも幅広に形成されており、
前記第２伸縮性導体パターンを介して前記電極接続部と前記接続部とが相互に電気的に接続されている請求項２に記載の伸縮性配線基板。
【請求項４】
前記第２伸縮性導体パターンにおける前記接続部側の端部は直線状に延在しており、
前記接続部における前記第２伸縮性導体パターン側の端部は、前記第２伸縮性導体パターンにおける前記接続部側の前記端部に沿って直線状に延在している請求項３に記載の伸縮性配線基板。
【請求項５】
前記第２伸縮性導体パターンにおける前記接続部側の前記端部の幅中心と前記接続部における前記第２伸縮性導体パターン側の端部の幅中心との幅方向における位置ずれ量よりも、前記第２伸縮性導体パターンにおける前記電極接続部側の端部の幅中心と前記電極接続部の幅中心との幅方向における位置ずれ量の方が大きい請求項４に記載の伸縮性配線基板。
【請求項６】
前記第１伸縮性導体パターンの材料と前記外部側配線パターンの材料とが互いに異なる請求項１から５のいずれか一項に記載の伸縮性配線基板。
【請求項７】
前記電極が剥離可能な保護フィルムで覆われている請求項１から５のいずれか一項に記載の伸縮性配線基板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、伸縮性配線基板に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
伸縮性配線基板は、対象物の対象面に貼付して用いられ、当該伸縮性配線基板における対象物側とは反対側の面に外部機器が取り付けられる。そして、対象物や外部機器の種類及び形状等よっては、電極と外部端子部とが伸縮性配線基板の同一面に露出している構造の伸縮性配線基板が好ましい。
電極と外部端子部とが同一面に露出している伸縮性配線基板としては、例えば、特許文献１に記載のものがある。
特許文献１の伸縮性配線基板は、電極（同文献には、電極パターンと記載）が一方の主面に形成されている伸縮性基材と、外部端子部と接続部とを含む外部側配線パターン（同文献には、外部端子と記載）が一方の主面に形成されている補強基材（同文献には、可撓性フィルムと記載）と、を備え、電極と接続部とを相互に電気的に接続する配線部は、第１伸縮性基材と補強基材とに跨がって直に形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６―２１９５４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の伸縮性配線基板では、伸縮性配線基板の良好な接続信頼性を容易に実現する観点で、なお改善の余地がある。
【課題を解決するための手段】
【０００５】
本発明によれば、電極を含む第１伸縮性導体パターンが一方の主面に形成されている第１伸縮性基材と、
外部端子部と接続部とを含む外部側配線パターンが一方の主面に形成されている補強基材と、
第２伸縮性導体パターンが一方の主面に形成されている第２伸縮性基材と、
を備える伸縮性配線基板であって、
前記第１伸縮性基材及び前記補強基材に対して前記第２伸縮性基材が積層されて、前記第２伸縮性導体パターンを介して前記第１伸縮性導体パターンと前記接続部とが相互に電気的に接続されており、
前記電極と前記外部端子部とが当該伸縮性配線基板の同一面に露出している伸縮性配線基板が提供される。
【発明の効果】
【０００６】
本発明によれば、電極と外部端子部とが伸縮性配線基板の同一面に露出している構造で、且つ、接続信頼性に優れた構造の伸縮性配線基板をより容易に実現することができる。
【図面の簡単な説明】
【０００７】
伸縮性配線基板を示す模式的な平面図であり、当該伸縮性配線基板を上面側から視た状態を示す。

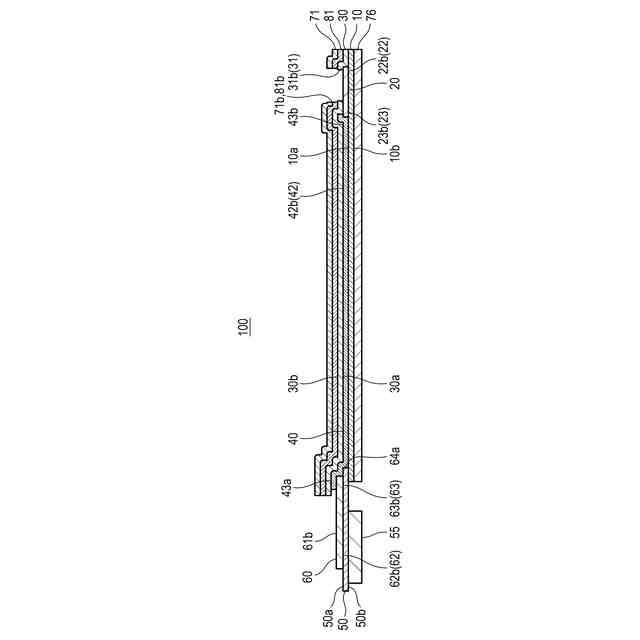

図１に示すＡ－Ａ線に沿った模式的な端面図である。

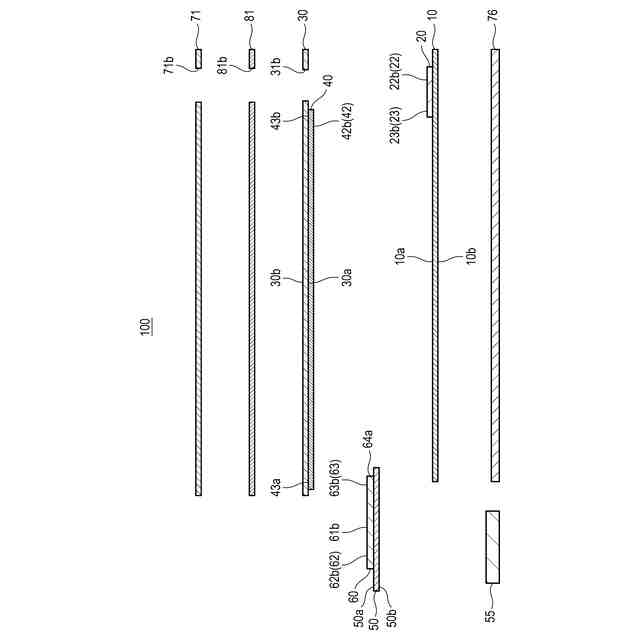

図１に示すＡ－Ａ線に沿った模式的な分解端面図である。

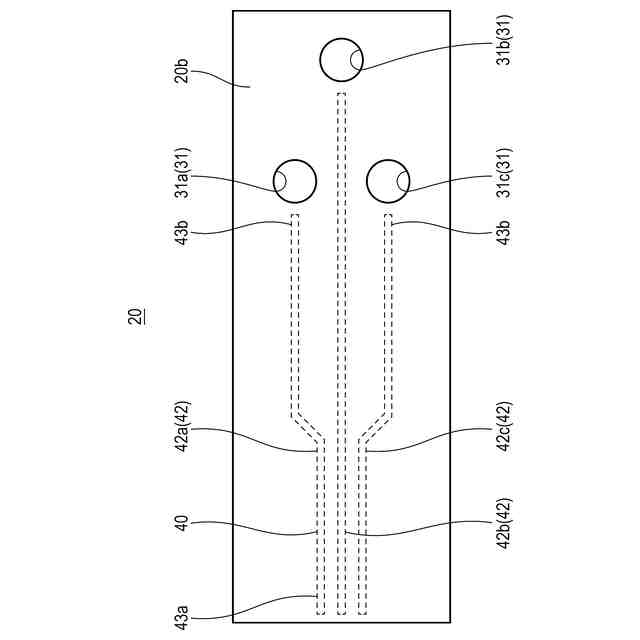

第２伸縮性基材を示す模式的な平面図である。

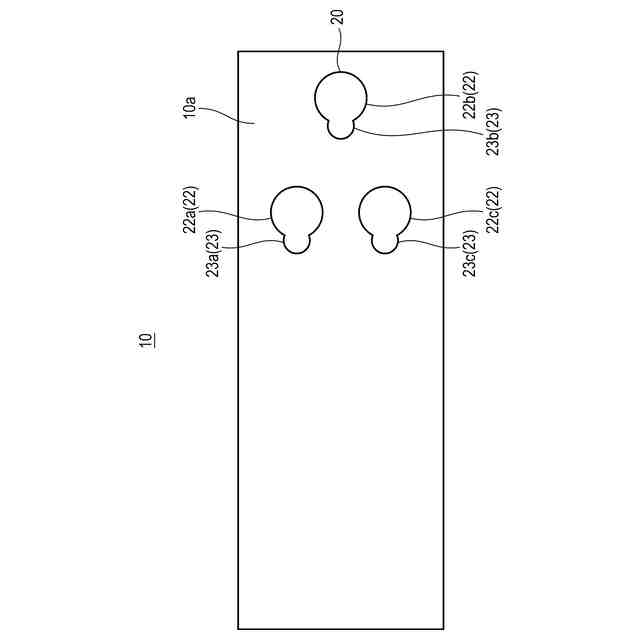

第１伸縮性基材を示す模式的な平面図である。

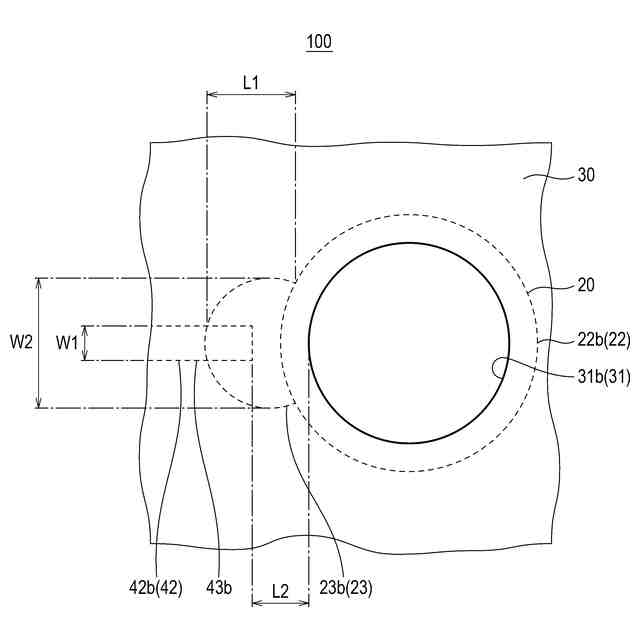

図１に示すＢ部の部分拡大図である。

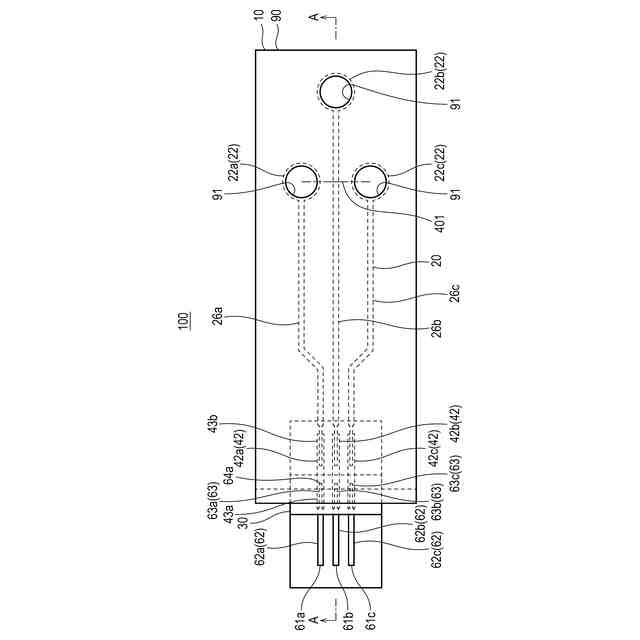

変形例に係る伸縮性配線基板を示す模式的な平面図であり、当該伸縮性配線基板を上面側から視た状態を示す。

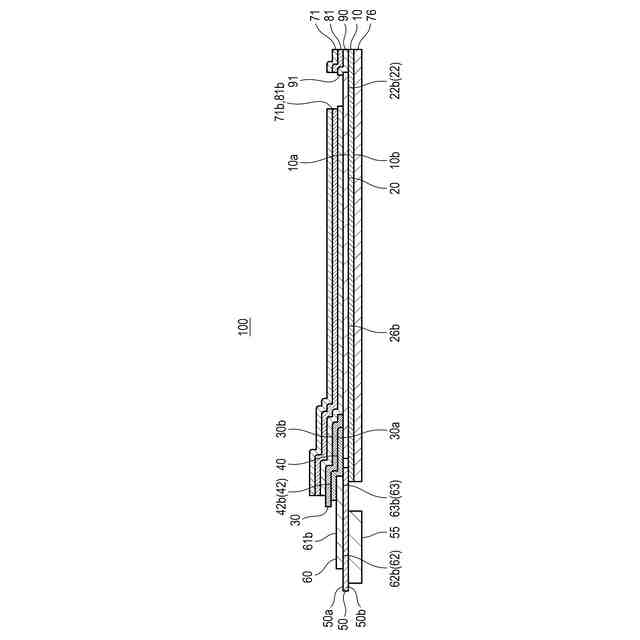

図７に示すＡ－Ａ線に沿った模式的な端面図である。

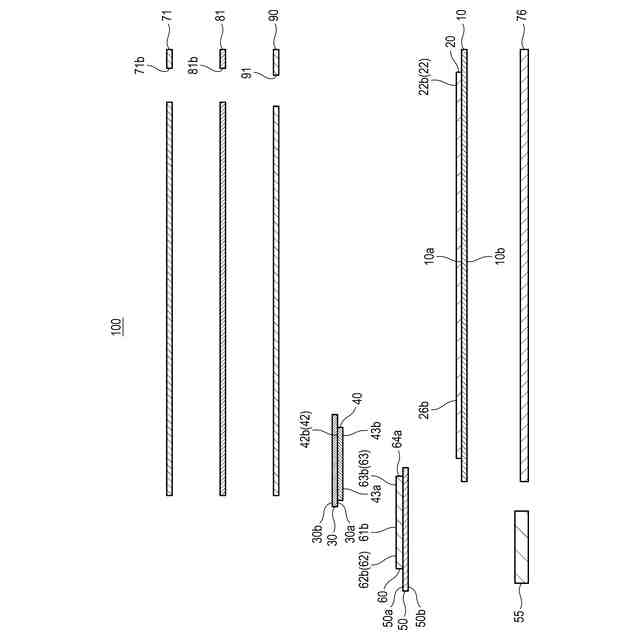

図７に示すＡ－Ａ線に沿った模式的な分解端面図である。
図１０（ａ）及び図１０（ｂ）は複数の電極が互いに近接して配置されている例を示す図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について、図１から図６を用いて説明する。なお、すべての図面において、同様の構成要素には同一の符号を付し、適宜に説明を省略する。
【０００９】
図１及び図２に示すように、本実施形態に係る伸縮性配線基板１００は、電極２２を含む第１伸縮性導体パターン２０が一方の主面１０ａに形成されている第１伸縮性基材１０と、外部端子部６２と接続部６３とを含む外部側配線パターン６０が一方の主面１０ａに形成されている補強基材５０と、第２伸縮性導体パターン４０が一方の主面１０ａに形成されている第２伸縮性基材３０と、を備えている。
第１伸縮性基材１０及び補強基材５０に対して第２伸縮性基材３０が積層されて、第２伸縮性導体パターン４０を介して第１伸縮性導体パターン２０と接続部６３とが相互に電気的に接続されており、電極２２と外部端子部６２とが当該伸縮性配線基板１００の同一面（本実施形態の場合、伸縮性配線基板１００が貼付される対象物の対象面側）に露出している。
なお、ここでいう「対象物の対象面側に露出している」には、伸縮性配線基板１００の使用時に剥離される部材（例えば、後述する第２剥離フィルム７６）で覆われている状態は含まれるが、当該伸縮性配線基板１００の使用時にも剥離されない部材（第１伸縮性基材１０等）で覆われている状態は含まれない。
【００１０】
伸縮性配線基板１００は、対象物の対象面（例えば、生体の肌）に貼付して用いられ、当該伸縮性配線基板１００における対象物側とは反対側の面に外部機器が取り付けられる。外部端子部６２は、外部機器（不図示）と接続され、例えば、電極２２によって検出された電気信号を当該外部機器に出力する。
ここで、第１伸縮性基材１０は、対象物の対象面に対するフィット性を実現する観点から、２つの主面（一方の主面１０ａ及び他方の主面１０ｂ）を有する薄膜のシート材である。伸縮性配線基板１００が対象面に対して貼付されている状態において、第１伸縮性基材１０は、対象面の凹凸、変形に追従して伸縮及び湾曲する。また、伸縮性を有する第１伸縮性導体パターン２０も、第１伸縮性基材１０の伸縮及び湾曲に伴って変形する。
一方、外部機器のコネクタ等（不図示）と接続される外部端子部６２が形成されている補強基材５０は、構造的強度を確保する観点から、第１伸縮性基材１０よりも剛性が高く、非伸縮性である。
（【００１１】以降は省略されています）
