公開番号2025134487
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032424
出願日2024-03-04
発明の名称電子装置
出願人新電元工業株式会社
代理人個人,個人
主分類H05K 9/00 20060101AFI20250909BHJP(他に分類されない電気技術)
要約【課題】ノイズ抑制及び実装面積の確保をすることができる電子装置を提供すること。

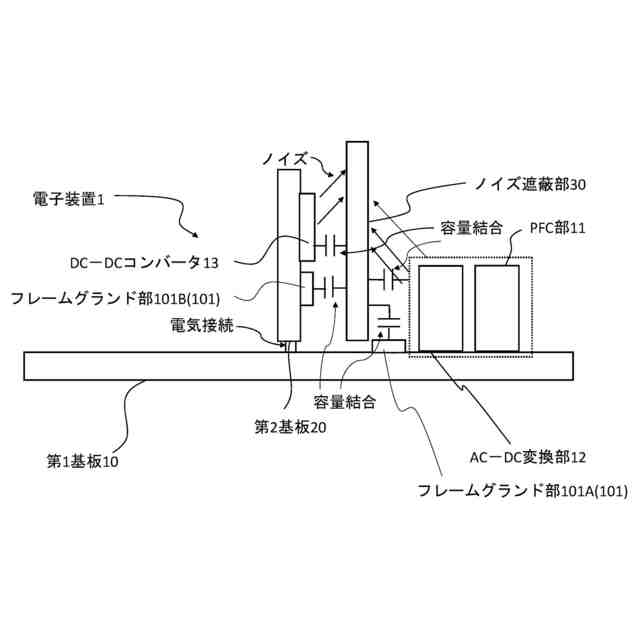

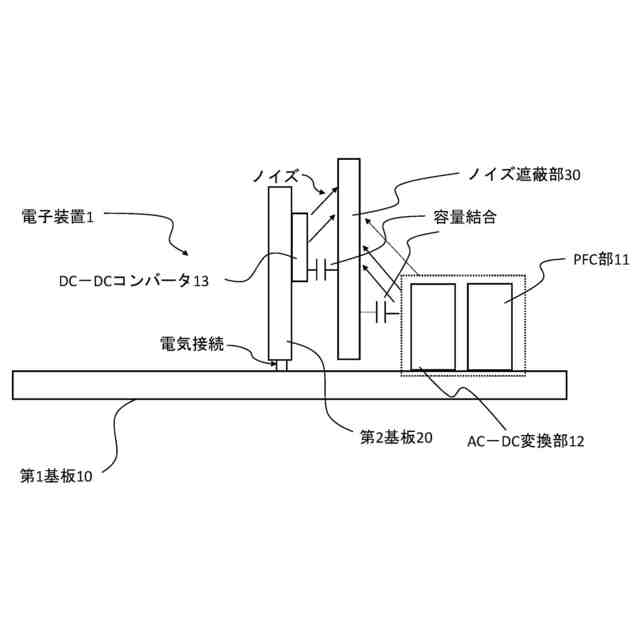

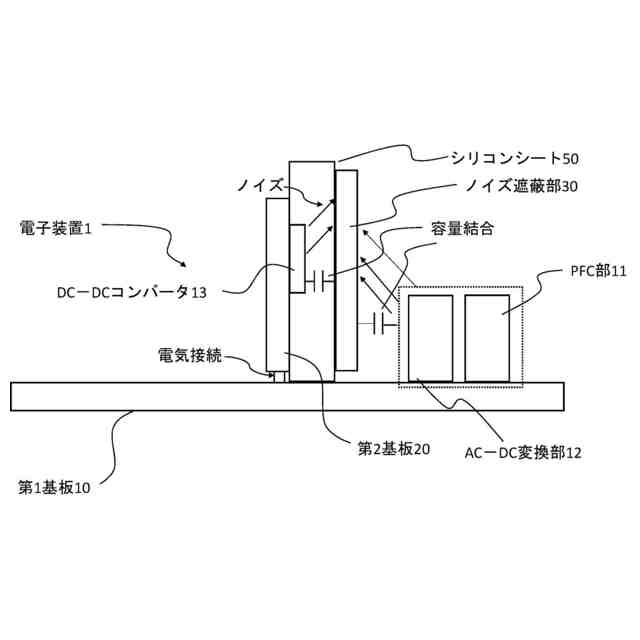

【解決手段】第1基板10と、第2基板20と、ノイズ遮蔽部30とを備えた電子装置1であって、第1基板10及び第2基板20は、電気的に接続され、ノイズ遮蔽部30は、第1基板10及び/又は第2基板20から発生する電磁的なノイズの伝播を遮蔽し、かつ、第1基板10及び/又は第2基板20に容量結合されていることを特徴とする。容量結合は、ノイズの所定周波数帯に対応して設定されていることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
第１基板と、第２基板と、ノイズ遮蔽部とを備えた電子装置であって、
前記第１基板及び前記第２基板は、電気的に接続され、
前記ノイズ遮蔽部は、前記第１基板及び／又は前記第２基板から発生する電磁的なノイズの伝播を遮蔽し、かつ、前記第１基板及び／又は前記第２基板に容量結合されていることを特徴とする電子装置。
続きを表示（約 780 文字）【請求項２】
前記容量結合は、前記ノイズの所定周波数帯に対応して設定されていることを特徴とする請求項１に記載の電子装置。
【請求項３】
前記ノイズ遮蔽部は、前記ノイズの所定周波数帯に対応した所定形状であることを特徴とする請求項１に記載の電子装置。
【請求項４】
前記ノイズ遮蔽部は、可動部を備え、前記可動部は、前記ノイズの所定周波数帯に対応した所定形状に変形できることを特徴とする請求項３に記載の電子装置。
【請求項５】
前記所定形状は、前記ノイズ遮蔽部の１辺が前記ノイズの所定周波数帯に対応する波長の整数分の１の長さに設定されていることを特徴とする請求項３又は４に記載の電子装置。
【請求項６】
前記整数分の１の長さは、２分の１の長さであることを特徴とする請求項５に記載の電子装置。
【請求項７】

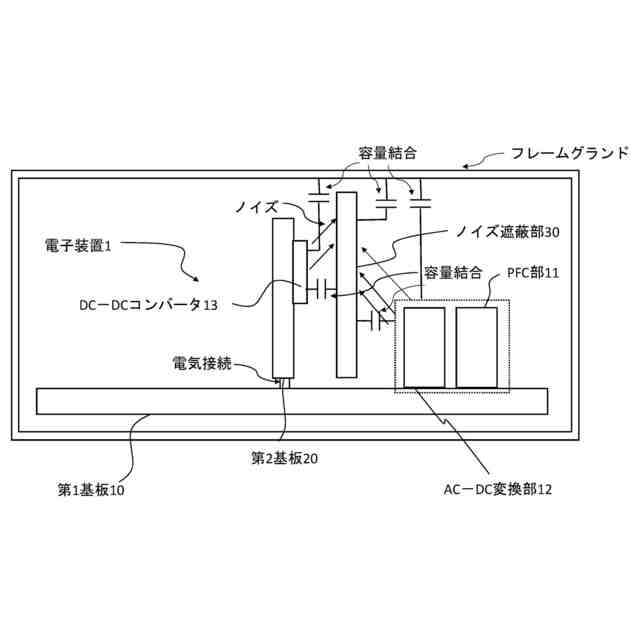

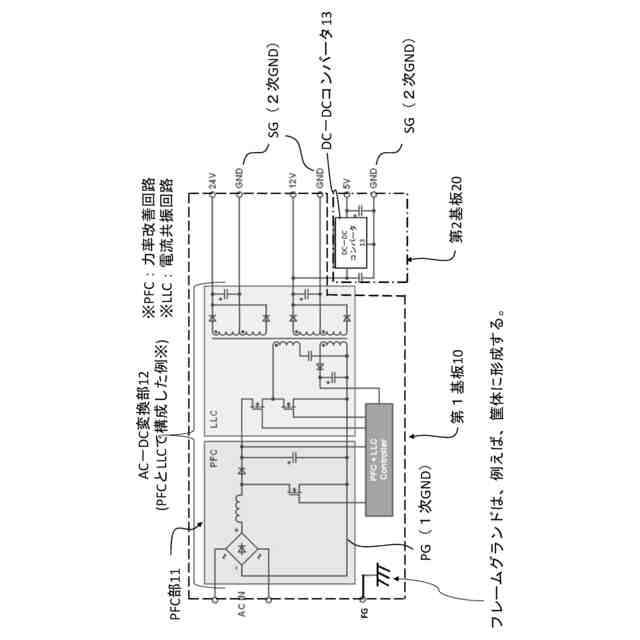

前記第１基板及び／又は前記第２基板は、フレームグランド部を有し、前記容量結合は、前記フレームグランド部に対してなされていることを特徴とする請求項１に記載の電子装置。
【請求項８】

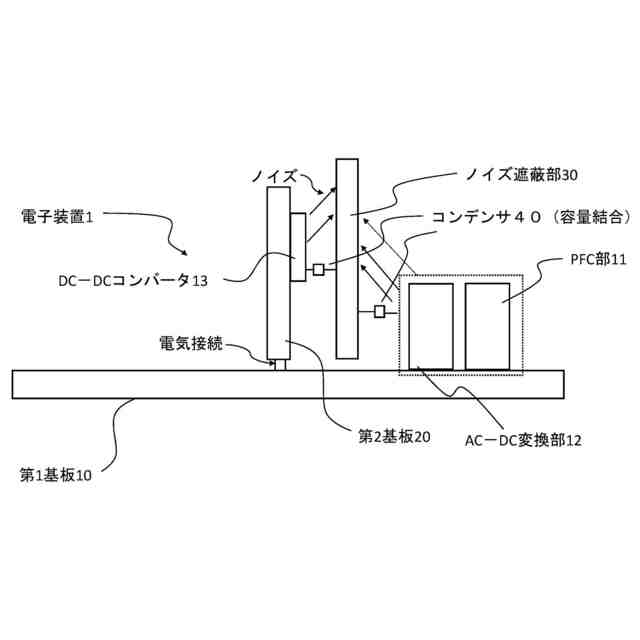

前記容量結合は、前記ノイズの所定周波数帯に対応したコンデンサを用いて設定されていることを特徴とする請求項１に記載の電子装置。
【請求項９】

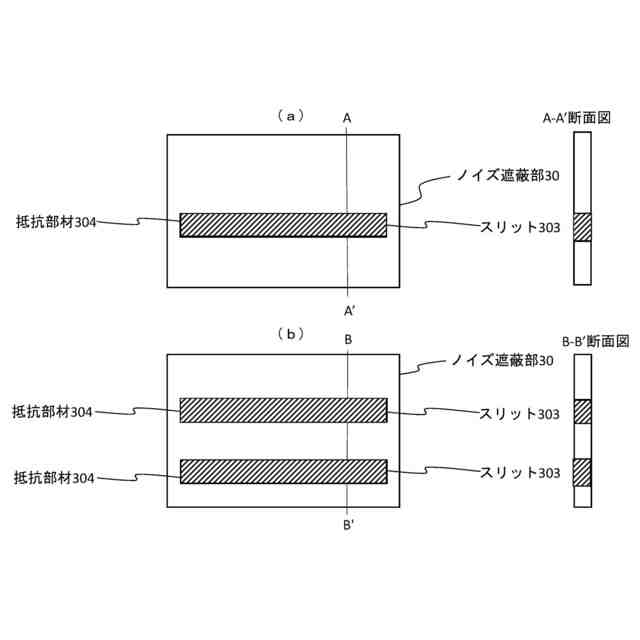

前記ノイズ遮蔽部は、スロットアンテナとしてのスリット部が形成されており、前記スリット部には、電磁ノイズ吸収用の抵抗部材が挿入されていることを特徴とする請求項１に記載の電子装置。
【請求項１０】
前記スリット部は、前記スリット部の１辺が前記ノイズの所定周波数帯に対応する波長の整数分の１の長さに設定されていることを特徴とする請求項３又は４に記載の電子装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子装置に関する。
続きを表示（約 840 文字）【背景技術】
【０００２】
従来、例えば、電子装置から発生する電磁的なノイズを遮断する方法として、ノイズシールド板を電子装置のフレームグランドに直接接続し、ノイズ抑制及び実装面積確保を兼ねる方法が知られている。
【０００３】
特許文献１には、入出力フィルタに使用するノーマルモードチョークコイルに関し、シャーシ等の金属板や放熱板からの結合容量やスイッチングノイズの伝導を防止する実装構造を提供している。
【０００４】
特許文献２には、遮蔽層とシールド板とは、電子部品から発生した放射ノイズを遮蔽している。
【先行技術文献】
【特許文献】
【０００５】
特開平０６－１２００５７号公報
特開２０１６－０３９６９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、ノイズ遮蔽部を実装基板に直接設置することが遮蔽部の絶縁距離確保、ノイズ抑制及び実装面積の確保の観点により困難な場合がある。
【０００７】
そこで、本発明は、上記した問題を解決する電子装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の電子装置は、第１基板と、第２基板と、ノイズ遮蔽部とを備え、前記第１基板及び前記第２基板は、電気的に接続され、前記ノイズ遮蔽部は、前記第１基板及び／又は前記第２基板から発生する電磁的なノイズの伝播を遮蔽し、かつ、前記第１基板及び／又は前記第２基板に容量結合されていることを特徴とする。
【０００９】
前記容量結合は、前記ノイズの所定周波数帯に対応して設定されていることを特徴とする。
【００１０】
前記ノイズ遮蔽部は、前記ノイズの所定周波数帯に対応した所定形状であることを特徴とする。
（【００１１】以降は省略されています）
