公開番号2025101096
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023217692
出願日2023-12-25
発明の名称電気機器
出願人株式会社コロナ
代理人
主分類H05K 7/00 20060101AFI20250630BHJP(他に分類されない電気技術)
要約【課題】フラットケーブルへのノイズの伝搬を効果的に抑制することができる電気機器を提供する。

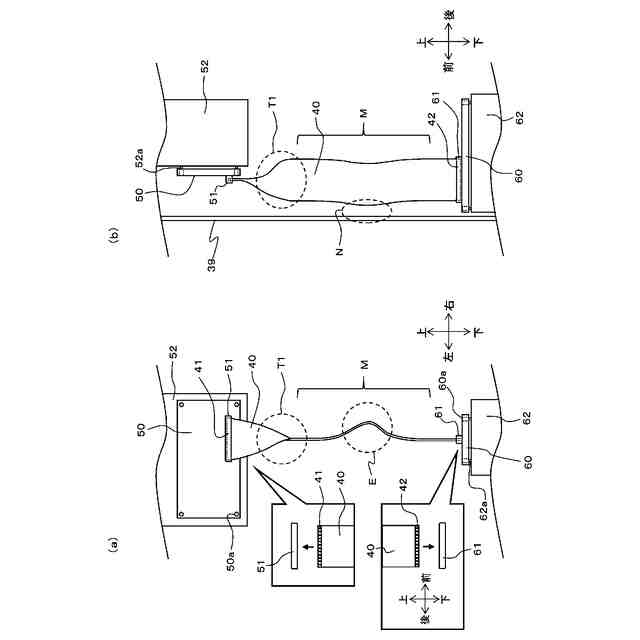

【解決手段】筐体と、複数の芯線を有し電気信号を伝送するフラットケーブル40と、フラットケーブル40の両端部は、筐体内の第1基板50及び第2基板60にそれぞれ配置された第1コネクタ51及び第2コネクタ61と接続する接続部41、42を有し、第1コネクタ51の長手方向は、筐体の特定の1面39と垂直ではなく、フラットケーブル40は、一方の接続部41から他方の接続部42へ延出する延出方向の中間部Mが筐体の特定の1面と略垂直となるように方向を転換する第1屈曲部T1を設け、第1屈曲部T1は第1コネクタ51側の接続部41と中間部Mとの間に配置されている。

【選択図】図3
特許請求の範囲【請求項１】
筐体と、
複数の芯線を有し電気信号を伝送するフラットケーブルと、
当該フラットケーブルの両端部は、前記筐体内の第１基板及び第２基板にそれぞれ配置された第１コネクタ及び第２コネクタと接続する接続部を有し、
前記第１コネクタの長手方向は、前記筐体の特定の１面と垂直ではなく、
前記フラットケーブルは、一方の前記接続部から他方の前記接続部へ延出する延出方向の中間部が前記筐体の特定の１面と略垂直となるように方向を転換する第１屈曲部を設け、
前記第１屈曲部は前記第１コネクタ側の前記接続部と前記中間部との間に配置されていることを特徴とする電気機器。
続きを表示（約 930 文字）【請求項２】

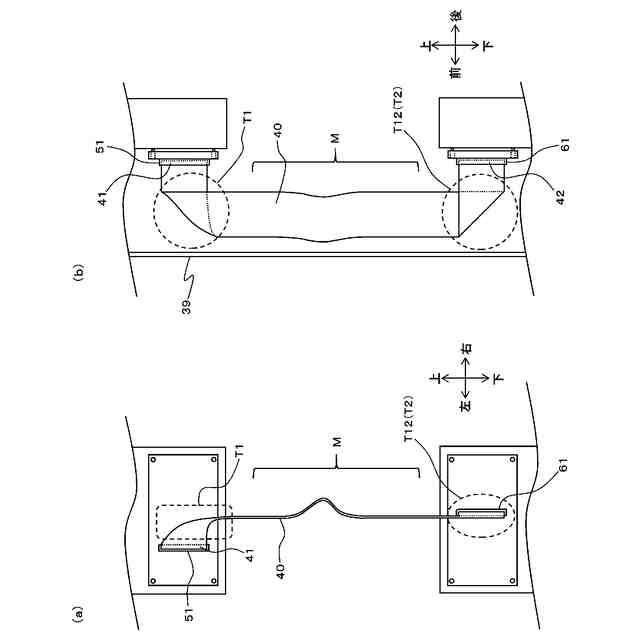

前記第２コネクタの長手方向は、前記筐体の特定の１面と垂直ではなく、
前記フラットケーブルは、前記延出方向の前記中間部が前記筐体の特定の１面と略垂直となるように方向を転換する第２屈曲部を設け、
前記第２屈曲部は前記第２コネクタ側の前記接続部と前記中間部との間に配置されていることを特徴とする請求項１に記載の電気機器。
【請求項３】
前記第１屈曲部及び前記第２屈曲部の少なくとも一方は、前記フラットケーブルの前記延出方向に対して斜めに折り返して前記延出方向が略直交する向きに方向を変える斜め折り部であることを特徴とする請求項２に記載の電気機器。
【請求項４】

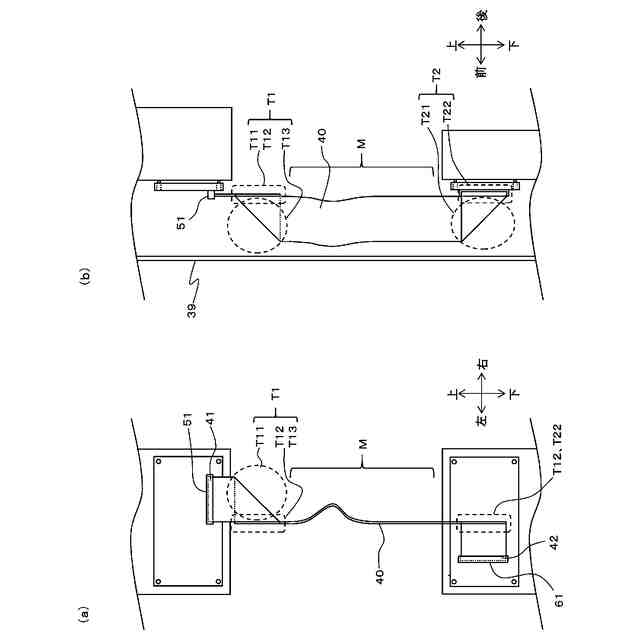

前記第１屈曲部及び前記第２屈曲部の少なくとも一方は、前記斜め折り部の前後いずれかに前記フラットケーブルの前記延出方向に対して略直角に折り曲げる直角折り部を設けたことを特徴とする請求項３に記載の電気機器。
【請求項５】
前記第１屈曲部及び前記第２屈曲部の少なくとも一方は、前記フラットケーブルの前記延出方向に対して前記直角折り部の前後に斜め折り部を設けたことを特徴とする請求項４に記載の電気機器。
【請求項６】
前記第１屈曲部及び前記第２屈曲部の少なくとも一方は、同じ折り方向に山折りされていることを特徴とする請求項５に記載の電気機器。
【請求項７】
前記直角折り部及び前記直角折り部の前後に設けられた前記斜め折り部は、前記フラットケーブルの前記延出方向に対して連続して設けられていることを特徴とする請求項６に記載の電気機器。
【請求項８】
前記第１屈曲部と前記第２屈曲部の折り方向は異なることを特徴とする請求項７に記載の電気機器。
【請求項９】
前記フラットケーブルは、フレキシブルフラットケーブルであることを特徴とする請求項８に記載の電気機器。
【請求項１０】

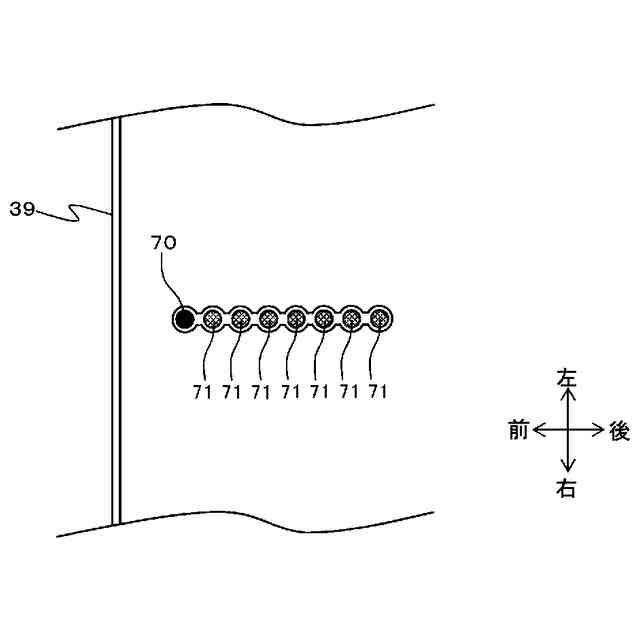

前記フラットケーブルの前記中間部において、前記筐体の特定の１面に最も近い芯線はグランド線またはダミー線が配設されていることを特徴とする請求項１から９のいずれか１項に記載の電気機器。

発明の詳細な説明【技術分野】
【０００１】
この発明は、複数の基板間を接続するフラットケーブルを備えた電気機器に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

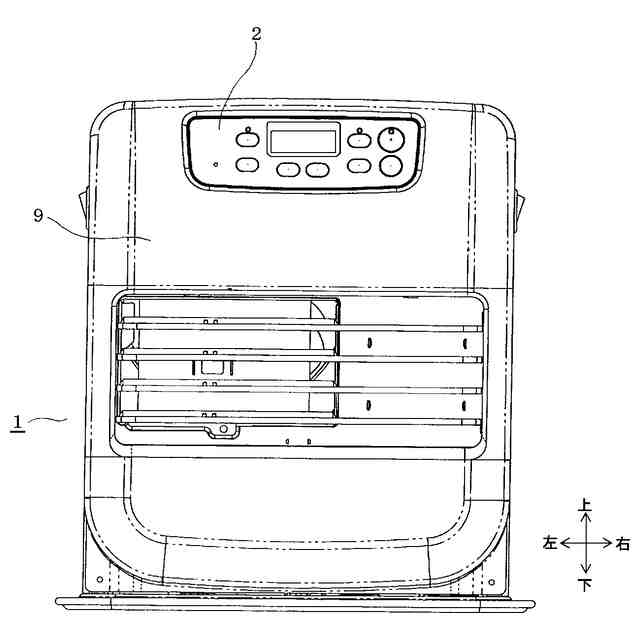

特許文献１に記載されている従来技術を、図１及び図２に示す。図２には、温風暖房装置１内に設けられた操作部２と制御基板１６間を接続するフラットケーブル１４０が図示されている。
【０００３】
また、特許文献２には、回路基板に設けられたコネクタと、コネクタに一端が接続され、導体板（シャーシ）の表面に沿って配設されたフレキシブルケーブルと、を備え、フレキシブルケーブルをシャーシの表面に密着させる接着部材を有した電子機器が記載されている。この構成により、接着部材の厚さ分だけフレキシブルケーブルとシャーシとの距離を一定に確保でき、フレキシブルケーブルからシャーシへ放射する電磁波ノイズを抑制することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－００２７９６号公報
国際公開２０１３／０６９２００号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１において、フラットケーブル１４０が接続作業性の観点から余裕を持った長さとなっている場合、フラットケーブル１４０が撓むことにより筐体である前パネル９に接近又は接触する可能性がある。ここで、筐体に静電気ノイズが流入した場合、近接するフラットケーブル１４０に静電気ノイズが侵入し、制御基板１６の破損や温風暖房装置１の誤動作を引き起こす虞がある。
【０００６】
特許文献２では、電磁波ノイズの放射を抑制するシャーシが特許文献１のように筐体である場合、筐体と基板は別体、即ち筐体が取り外し可能となっているため、フレキシブルケーブルを接着部材でシャーシである筐体に固定してしまうと、基板に接続されたフレキシブルケーブルと筐体が一体となり、筐体を取り外すことが困難となる。更に、フレキシブルケーブルの長さの分だけ接着部材が必要となり、コストアップの要因となる。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明の請求項１の電気機器では、筐体と、複数の芯線を有し電気信号を伝送するフラットケーブルと、当該フラットケーブルの両端部は、前記筐体内の第１基板及び第２基板にそれぞれ配置された第１コネクタ及び第２コネクタと接続する接続部を有し、前記第１コネクタの長手方向は、前記筐体の特定の１面と垂直ではなく、前記フラットケーブルは、一方の前記接続部から他方の前記接続部へ延出する延出方向の中間部が前記筐体の特定の１面と略垂直となるように方向を転換する第１屈曲部を設け、前記第１屈曲部は前記第１コネクタ側の前記接続部と前記中間部との間に配置されていることを特徴としている。
【０００８】
また、請求項２の電気機器では、前記第２コネクタの長手方向は、前記筐体の特定の１面と垂直ではなく、前記フラットケーブルは、前記延出方向の前記中間部が前記筐体の特定の１面と略垂直となるように方向を転換する第２屈曲部を設け、前記第２屈曲部は前記第２コネクタ側の前記接続部と前記中間部との間に配置されていることを特徴としている。
【０００９】
また、請求項３の電気機器では、前記第１屈曲部及び前記第２屈曲部の少なくとも一方は、前記フラットケーブルの前記延出方向に対して斜めに折り返して前記延出方向が略直交する向きに方向を変える斜め折り部であることを特徴としている。
【００１０】
また、請求項４の電気機器では、前記第１屈曲部及び前記第２屈曲部の少なくとも一方は、前記斜め折り部の前後いずれかに前記フラットケーブルの前記延出方向に対して略直角に折り曲げる直角折り部を設けたことを特徴としている。
（【００１１】以降は省略されています）
