特許ウォッチ

公開番号2025068951
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023179087
出願日2023-10-17
発明の名称照明システム
出願人株式会社LIXIL
代理人個人
主分類H05B 47/10 20200101AFI20250422BHJP(他に分類されない電気技術)
要約【課題】情緒性と防犯性を兼ね備えた照明を提供する。
【解決手段】照明システム1は、建物2の周囲に設けられた、高さを有する構造物を照明することにより、建物2の周囲の空間を間接的に照明する間接照明を備える。間接照明は、建物の周囲における輝度平均が0.4cd/m²以上となるように照明する。
【選択図】図1
特許請求の範囲【請求項１】
建物の周囲に設けられた、高さを有する構造物を照明することにより、前記建物の周囲の空間を間接的に照明する間接照明を備え、
前記間接照明は、前記建物の周囲における輝度平均が０．４ｃｄ／ｍ
２
以上となるように照明する
照明システム。
続きを表示（約 1,000 文字）【請求項２】
建物の周囲の地面又は床面を照明することにより、前記建物の周囲の空間を間接的に照明する間接照明を備え、
前記間接照明は、前記建物の周囲における輝度平均が０．４ｃｄ／ｍ
２
以上となるように照明する
照明システム。
【請求項３】
前記間接照明は、前記建物の周囲に存在する人の顔付近の位置における照度が１．２ルクス以上となるように照明する
請求項１又は２に記載の照明システム。
【請求項４】
前記間接照明は、前記建物の周囲の地面における輝度平均が１．５ｃｄ／ｍ
２
以上となるように照明する
請求項１又は２に記載の照明システム。
【請求項５】
前記建物の周囲に設けられた車両の駐車場所を照明するための照明を備え、
前記照明は、前記駐車場所の地面における照度が５．３ルクス以上となるように照明する
請求項１又は２に記載の照明システム。
【請求項６】
前記照明は、前記駐車場所の上方に設けられた複数のダウンライトを備え、
前記複数のダウンライトの少なくとも一部は、前記車両の外周の外側、又は、前記車両の外周の内側の外周付近に設けられる
請求項５に記載の照明システム。
【請求項７】
前記照明は、前記駐車場所の上方に設けられた複数のダウンライトを備え、
前記車両の前後方向の端部に設けられたダウンライトよりも、前記車両の前後方向の中間部に設けられたダウンライトの方が、前記車両の前後方向の中心軸から離れた位置に設けられる
請求項５に記載の照明システム。
【請求項８】
前記複数のダウンライトは、左右方向に１５００ｍｍ以上の間隔で設けられる
請求項６又は７に記載の照明システム。
【請求項９】
前記複数のダウンライトは、前記駐車場所の地面付近において、前記車両の１０～４０％を照明するように設けられる
請求項６又は７に記載の照明システム。
【請求項１０】
前記複数のダウンライトは、前記駐車場所の地面から１ｍの高さにおいて、前記車両の０～４０％を照明するように設けられる
請求項６又は７に記載の照明システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、照明システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
住宅などに設置されたカーポートの内部を照明するカーポート照明システムとして、特許文献１には、カーポートの内部を照明する誘導作業灯と、カーポートの内部及び出入口の移動体を検出する移動体検出部と、移動体検出部の検出結果に基づいて作業誘導灯を制御する制御部と、を備え、制御部は、移動体検出部によって移動体が検出された場合に作業誘導灯を点灯させるとともに、移動体検出部によって移動体が検出されなくなってから所定時間が経過した場合に作業誘導灯を消灯させ、作業誘導灯は、点灯動作が開始してから点灯動作が完了するまでの点灯動作時間よりも消灯動作が開始してから消灯動作が完了するまでの消灯動作時間が長いように構成されたカーポート照明システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１０１８４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明者らは、建物の周囲に設置される照明として、情緒性と防犯性を兼ね備えた照明を開発することに着想し、本発明に想到した。
【０００５】
本開示は、このような課題に鑑みてなされ、その目的は、情緒性と防犯性を兼ね備えた照明を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示のある態様の照明システムは、建物の周囲に設けられた、高さを有する構造物を照明することにより、建物の周囲の空間を間接的に照明する間接照明を備える。間接照明は、建物の周囲における輝度平均が０．４ｃｄ／ｍ
２
以上となるように照明する。
【０００７】
本開示の別の態様もまた、照明システムである。この照明システムは、建物の周囲の地面又は床面を照明することにより、建物の周囲の空間を間接的に照明する間接照明を備える。間接照明は、建物の周囲における輝度平均が０．４ｃｄ／ｍ
２
以上となるように照明する。
【０００８】
なお、以上の構成要素の任意の組合せ、本開示の表現を方法、装置、システム、記録媒体、コンピュータプログラムなどの間で変換したものもまた、本開示の態様として有効である。
【図面の簡単な説明】
【０００９】

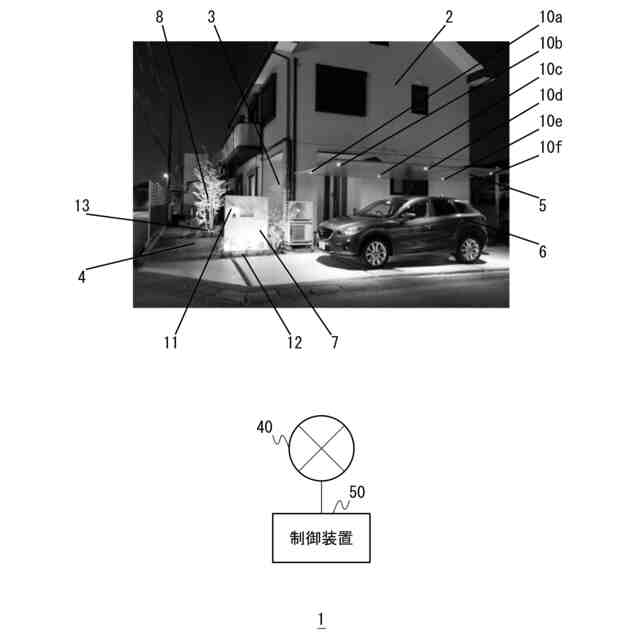

実施の形態に係る照明システムの構成を示す図である。
カーポートを上方から見た図である。
ダウンライトの設置位置の例を示す図である。
カーポートの構成を示す図である。

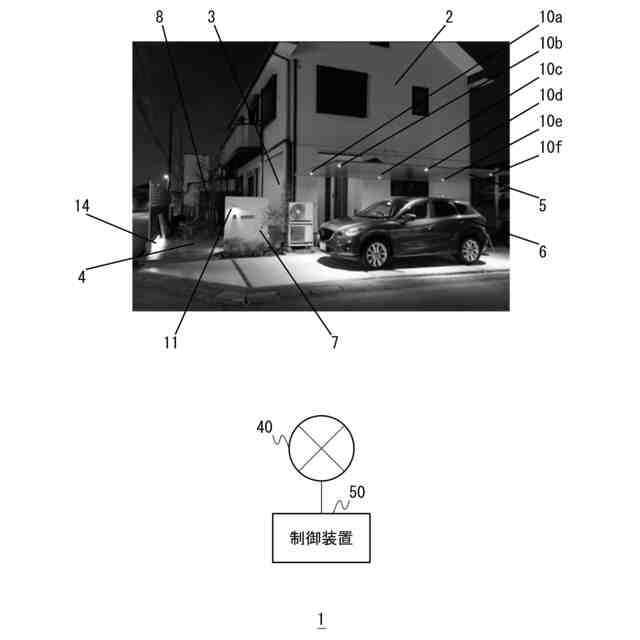

実施の形態に係る照明システムの別の構成例を示す図である。

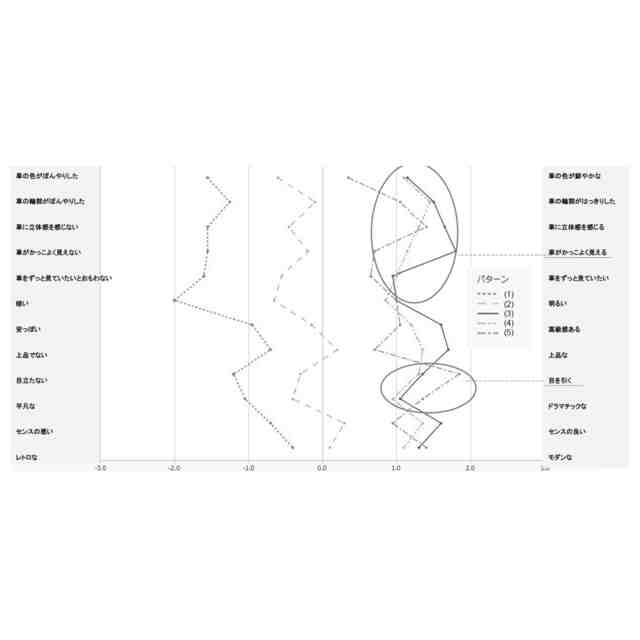

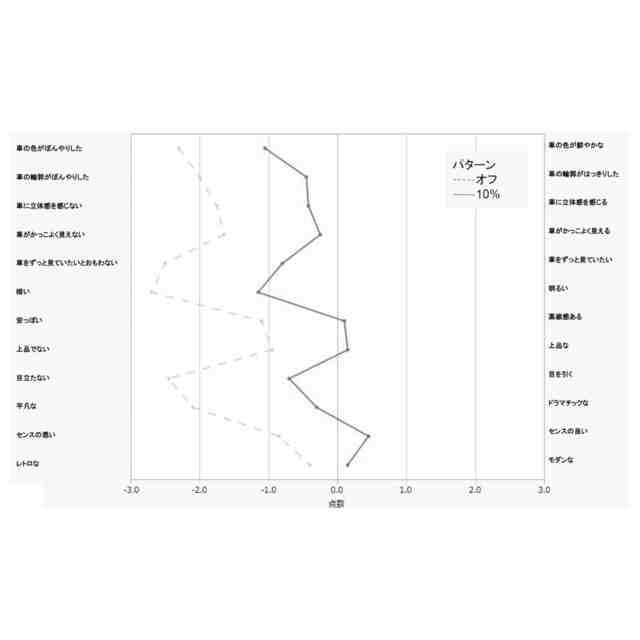

評価実験１－１の分析結果を示す図である。
評価実験１－２の分析結果を示す図である。
評価実験１－３の分析結果を示す図である。

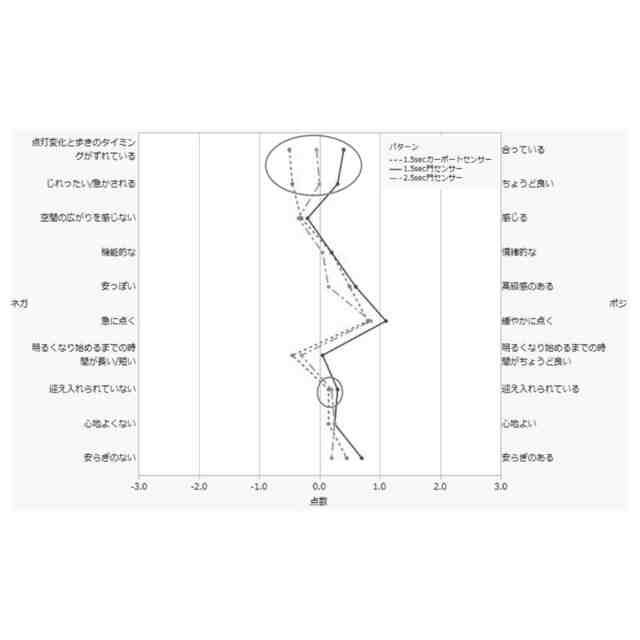

評価実験２－１の分析結果を示す図である。
評価実験２－２の分析結果を示す図である。
評価実験２－３の分析結果を示す図である。
評価実験２－４の分析結果を示す図である。
評価実験２－５の分析結果を示す図である。
【発明を実施するための形態】
【００１０】
本開示の実施の形態において、駐車場所の一例であるカーポートの屋根の下面に設けられた複数のダウンライトを備える照明システムを提案する。複数のダウンライトは、カーポートに駐車された車両をより魅力的に見せるように設けられる。
（【００１１】以降は省略されています）
