公開番号2025143115
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042859
出願日2024-03-18
発明の名称連結導波路および導波路連結方法
出願人メクテック株式会社
代理人個人,個人,個人
主分類H01P 1/04 20060101AFI20250924BHJP(基本的電気素子)
要約【課題】容易に製造可能であり、かつ伝送特性の悪化を回避することが可能な連結導波路を提供する。

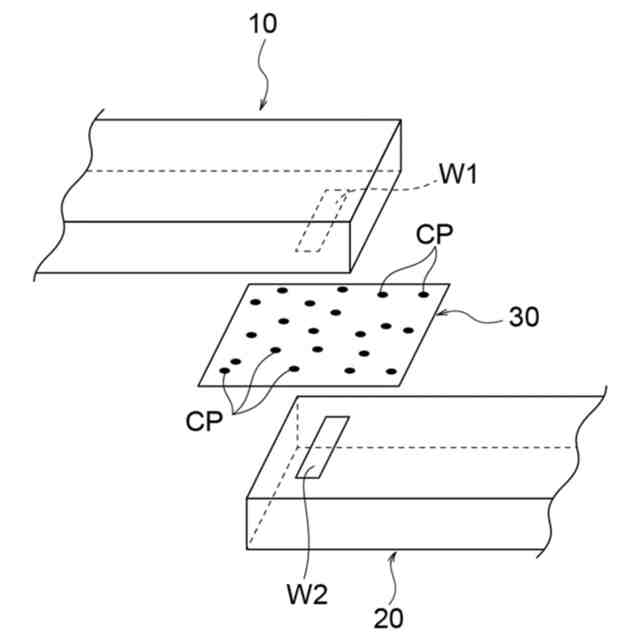

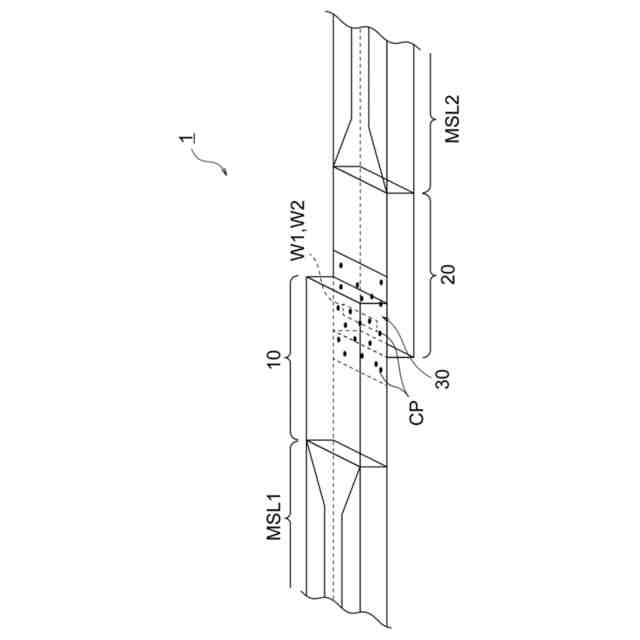

【解決手段】実施形態の連結導波路1は、電波が伝播するように構成され、当該電波を外部に放射するための開口窓W1が設けられた導波路10と、電波を外部から吸収するための開口窓W2が設けられ、第2の開口窓から吸収された電波が伝播するように構成され、開口窓W2が開口窓W1に少なくとも一部重なるように導波路10に連結された導波路20と、開口窓W1および開口窓W2を覆い、導波路10と導波路20とを接着する異方性導電膜30と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
電波が伝播するように構成され、前記電波を外部に放射するための第１の開口窓が設けられた第１の導波路と、
電波を外部から吸収するための第２の開口窓が設けられ、前記第２の開口窓から吸収された電波が伝播するように構成され、前記第２の開口窓が前記第１の開口窓に少なくとも一部重なるように前記第１の導波路に連結された第２の導波路と、
前記第１の開口窓および前記第２の開口窓を覆い、前記第１の導波路と前記第２の導波路とを接着する異方性導電膜と、
を備える連結導波路。
続きを表示（約 1,400 文字）【請求項２】
前記第１の導波路と前記第２の導波路の連結部分を厚さ方向に見たとき、前記異方性導電膜の導電性粒子が前記第１の開口窓と前記第２の開口窓の重なり部分に含まれる、請求項１に記載の連結導波路。
【請求項３】
前記第１の導波路は、
第１の主面および第２の主面を有する第１の誘電層と、
前記第１の主面に設けられた第１の導電層と、
前記第２の主面に設けられ、前記第１の開口窓を有する第２の導電層と、
前記第１の誘電層を貫通し、前記第１の導電層と前記第２の導電層を電気的に接続する導電ポストが前記電波の進行方向に沿って複数配列された第１のポスト列と、
前記第１の誘電層を貫通し、前記第１の導電層と前記第２の導電層を電気的に接続する導電ポストが前記第１のポスト列と平行に複数配列された第２のポスト列と、
を備える、請求項１に記載の連結導波路。
【請求項４】
前記第２の導波路は、
第３の主面および第４の主面を有する第２の誘電層と、
前記第３の主面に設けられ、前記第２の開口窓を有する第３の導電層と、
前記第４の主面に設けられた第４の導電層と、
前記第２の誘電層を貫通し、前記第３の導電層と前記第４の導電層を電気的に接続する導電ポストが前記電波の進行方向に沿って複数配列された第３のポスト列と、
前記第２の誘電層を貫通し、前記第３の導電層と前記第４の導電層を電気的に接続する導電ポストが前記第３のポスト列と平行に複数配列された第４のポスト列と、
を備える、請求項３に記載の連結導波路。
【請求項５】
前記第１の開口窓および前記第２の開口窓は、前記電波の進行方向に直交する方向に延びるスリット形状であり、前記第１の開口窓および前記第２の開口窓の開口幅は同じである、請求項４に記載の連結導波路。
【請求項６】
前記第１の開口窓および前記第２の開口窓は、前記電波の進行方向に直交する方向に延びるスリット形状であり、前記第１の開口窓および前記第２の開口窓の開口幅は異なる、請求項４に記載の連結導波路。
【請求項７】
前記第２の導波路は、前記第２の開口窓を有する導波管である、請求項３に記載の連結導波路。
【請求項８】
前記導波管の端部に接続されたホーンアンテナを備える、請求項７に記載の連結導波路。
【請求項９】
前記第１の開口窓および前記第２の開口窓は前記電波の進行方向に直交する方向に延びるスリット形状であり、前記異方性導電膜に含まれる導電性粒子の大きさはスリット形状の前記第１および第２の開口窓の幅よりも小さい、請求項１に記載の連結導波路。
【請求項１０】
電波が伝播するように構成され、前記電波を外部に放射するための第１の開口窓が設けられた第１の導波路を用意するステップと、
電波を外部から吸収するための第２の開口窓が設けられ、前記第２の開口窓から吸収された電波が伝播するように構成された第２の導波路を用意するステップと、
異方性導電膜により前記第１の開口窓および前記第２の開口窓を覆い、かつ前記第１の開口窓と前記第２の開口窓が少なくとも一部重なるように、前記第１の導波路と前記第２の導波路を連結するステップと、
を備える導波路連結方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、連結導波路および導波路連結方法に関し、より詳しくは、導波路同士が連結された連結導波路、および導波路同士を連結する方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、導波路同士を連結するための技術が知られている。たとえば、特許文献１には、長方形枠状の導電性接合部を用いて、導体層の開口窓を介して２つの導波路を連結することが記載されている。
【０００３】
上記の方法では、導波路の開口窓と枠状の導電性接合部とを高精度に位置合せする必要がある。位置合せの裕度をもたせるために開口窓の幅を広げることが考えられる。しかし、インピーダンスの不整合が発生し、伝送特性が悪化するおそれがある。
【先行技術文献】
【特許文献】
【０００４】
特許第６３４９４３７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、容易に製造可能であり、かつ伝送特性の悪化を回避することが可能な連結導波路を提供することである。
【課題を解決するための手段】
【０００６】
本発明に係る連結導波路は、
電波が伝播するように構成され、前記電波を外部に放射するための第１の開口窓が設けられた第１の導波路と、
電波を外部から吸収するための第２の開口窓が設けられ、前記第２の開口窓から吸収された電波が伝播するように構成され、前記第２の開口窓が前記第１の開口窓に少なくとも一部重なるように前記第１の導波路に連結された第２の導波路と、
前記第１の開口窓および前記第２の開口窓を覆い、前記第１の導波路と前記第２の導波路とを接着する異方性導電膜と、
を備える。
【０００７】
また、前記連結導波路において、
前記第１の導波路と前記第２の導波路の連結部分を厚さ方向に見たとき、前記異方性導電膜の導電性粒子が前記第１の開口窓と前記第２の開口窓の重なり部分に含まれるようにしてもよい。
【０００８】
また、前記連結導波路において、

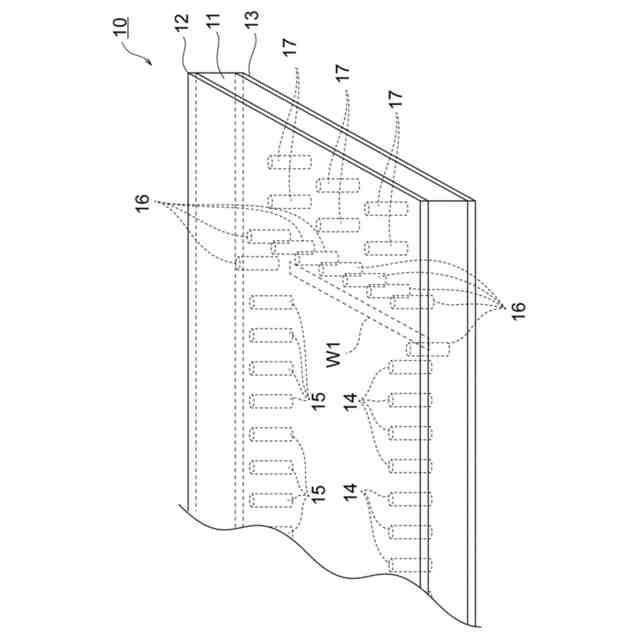

前記第１の導波路は、
第１の主面および第２の主面を有する第１の誘電層と、
前記第１の主面に設けられた第１の導電層と、
前記第２の主面に設けられ、前記第１の開口窓を有する第２の導電層と、
前記第１の誘電層を貫通し、前記第１の導電層と前記第２の導電層を電気的に接続する導電ポストが前記電波の進行方向に沿って複数配列された第１のポスト列と、
前記第１の誘電層を貫通し、前記第１の導電層と前記第２の導電層を電気的に接続する導電ポストが前記第１のポスト列と平行に複数配列された第２のポスト列と、を備えてもよい。
【０００９】
また、前記連結導波路において、
前記第２の導波路は、
第３の主面および第４の主面を有する第２の誘電層と、
前記第３の主面に設けられ、前記第２の開口窓を有する第３の導電層と、
前記第４の主面に設けられた第４の導電層と、
前記第２の誘電層を貫通し、前記第３の導電層と前記第４の導電層を電気的に接続する導電ポストが前記電波の進行方向に沿って複数配列された第３のポスト列と、
前記第２の誘電層を貫通し、前記第３の導電層と前記第４の導電層を電気的に接続する導電ポストが前記第３のポスト列と平行に複数配列された第４のポスト列と、を備えてもよい。
【００１０】
また、前記連結導波路において、
前記第１の開口窓および前記第２の開口窓は、前記電波の進行方向に直交する方向に延びるスリット形状であり、前記第１の開口窓および前記第２の開口窓の開口幅は同じであるようにしてもよい。
（【００１１】以降は省略されています）
