公開番号2025133930
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025116959,2023079008
出願日2025-07-11,2023-05-12
発明の名称光源ユニット及び照明器具
出願人株式会社遠藤照明
代理人
主分類F21V 3/00 20150101AFI20250904BHJP(照明)
要約【課題】光源ユニットの放熱の問題及び背面部品取り付けの問題を解決して、軽量化を図った照明器具を提供すること。

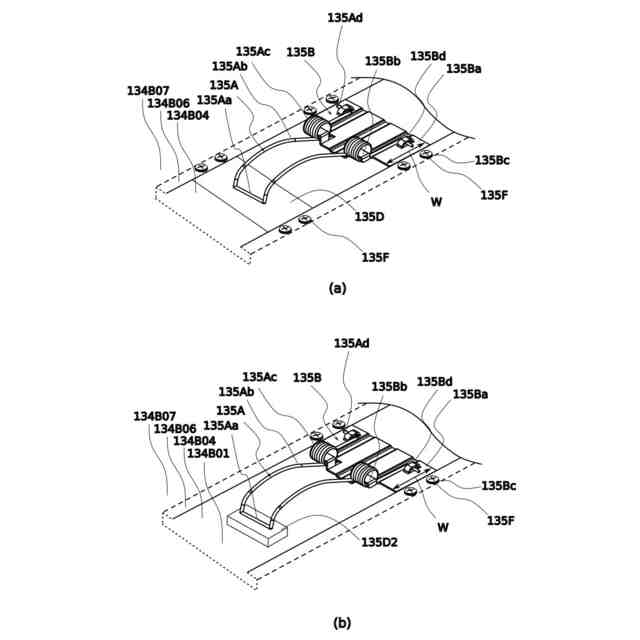

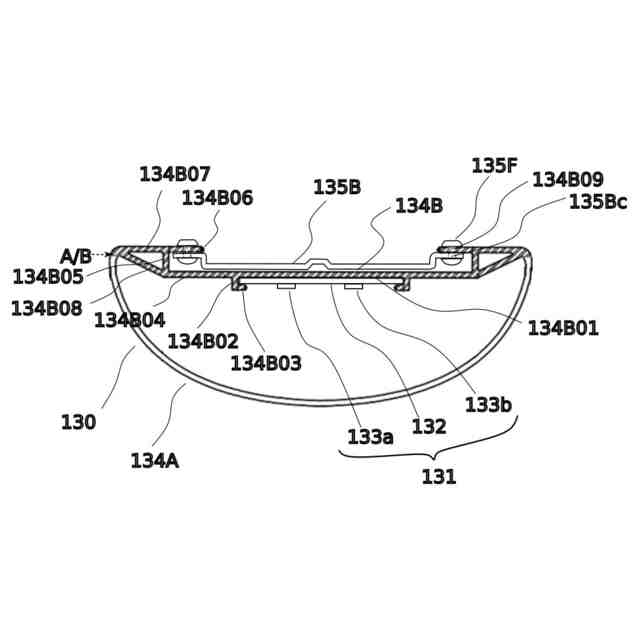

【解決手段】中空構造を有する樹脂製のカバー部134と、カバー部の内部に取り付けられた光源基板131と、背面部品136を備える光源ユニット130であって、光源基板131は、基板132及び光源133を備え、カバー部134は、光源133から発した光を出射する樹脂製の光出射カバー部134Aと、光源基板を支持する樹脂製の支持カバー部134Bが一体成形されることにより構成され、支持カバー部134Bの一部であって、背面部品136・135を取り付け可能な背面部品取付部134B06が、平坦部134B01と平行に突出し、平坦部134B01と背面部品取付部134B06の間の空間に、背面部品を構成する部材136B・135Baと締結材136Fの一部が入ることにより、背面部品136が背面部品取付部134B06に取り付けられる。

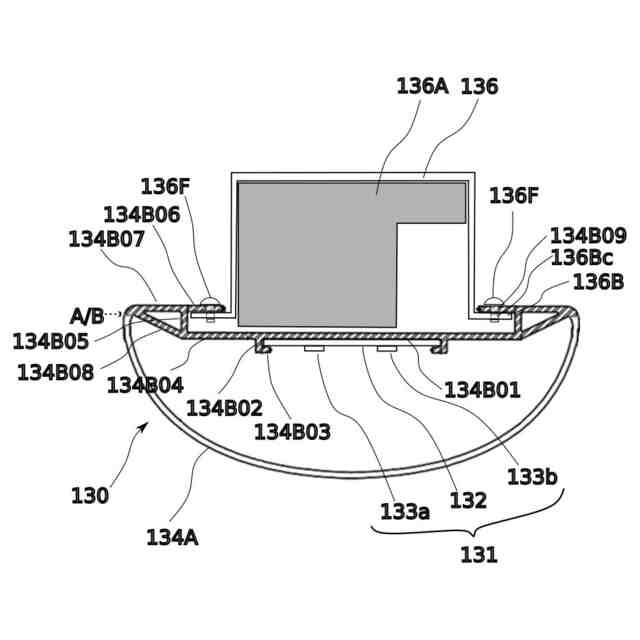

【選択図】図6
特許請求の範囲【請求項１】

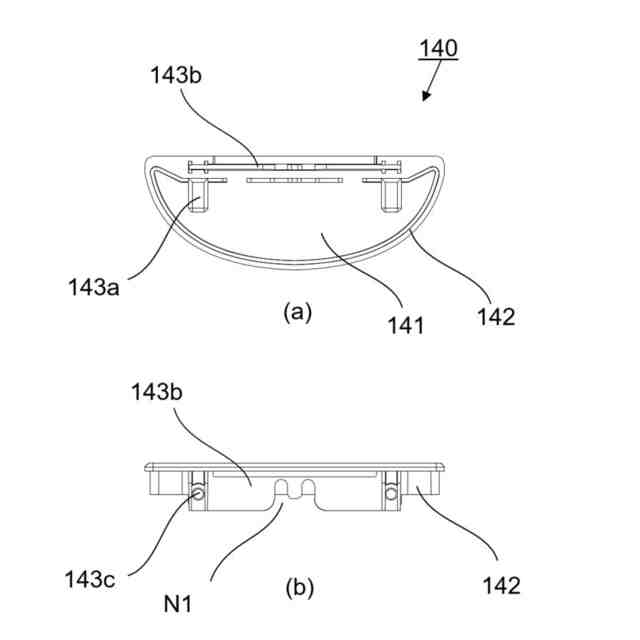

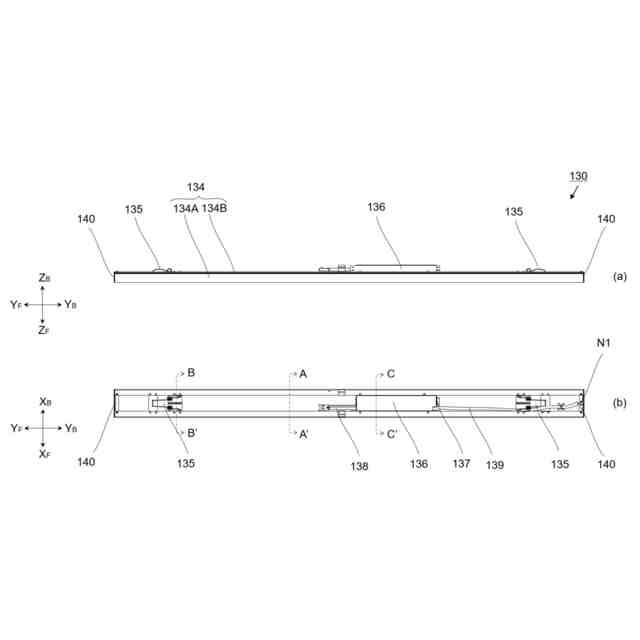

中空構造を有する樹脂製のカバー部と、前記カバー部の内部に取り付けられた光源基板と、背面部品を備える光源ユニットであって、
前記光源基板は、基板及び光源を備え、
前記カバー部は、前記光源から発した光を出射する樹脂製の光出射カバー部と、前記光源基板を支持する樹脂製の支持カバー部が一体成形されることにより構成され、

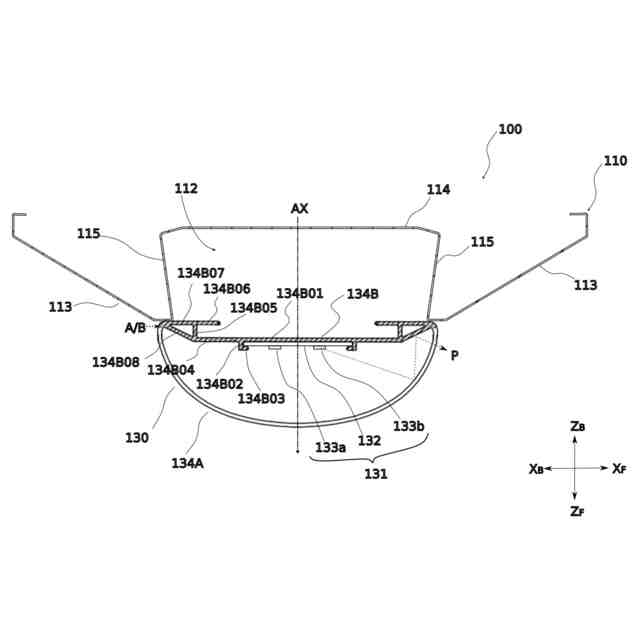

前記支持カバー部の一部であって、前記背面部品を取り付け可能な背面部品取付部が、前記支持カバー部において前記光源基板を取り付ける平坦部と平行に突出し、
前記平坦部と前記背面部品取付部の間の空間に、前記背面部品を構成する部材と締結材の一部が入ることにより、前記背面部品が前記背面部品取付部に取り付けられる、
光源ユニット。
続きを表示（約 640 文字）【請求項２】
前記背面部品取付部には、前記背面部品の取り付け用の貫通する孔が形成されている、
請求項１記載の光源ユニット。
【請求項３】
前記背面部品は、電源、光源ユニット側連結部品、通信ユニット、バネ保護部から選ばれた少なくとも一つの部品である、請求項１記載の光源ユニット。
【請求項４】

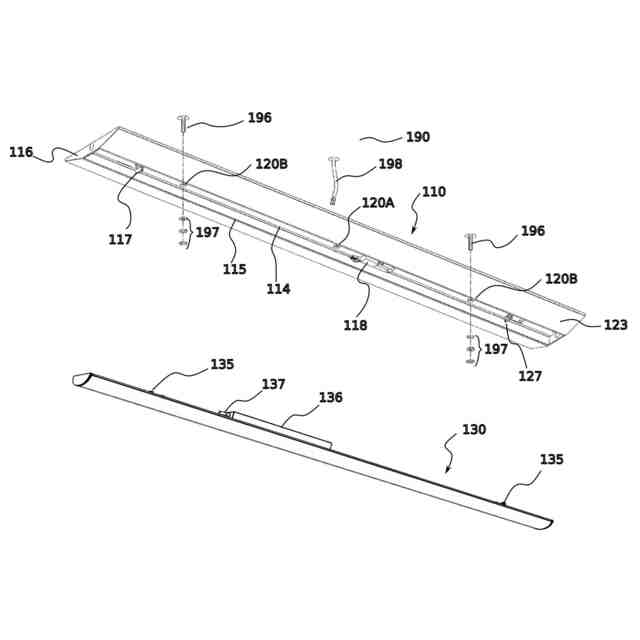

器具本体側連結部品を備えた器具本体と、光源ユニットを有する照明器具であって、
前記光源ユニットは、中空構造を有する樹脂製のカバー部と、前記カバー部の内部に取り付けられた光源基板と、背面部品を備え、
前記光源基板は、基板及び光源を備え、
前記カバー部は、前記光源から発した光を出射する樹脂製の光出射カバー部と、前記光源基板を支持する樹脂製の支持カバー部が一体成形されることにより構成され、
前記支持カバー部の一部であって、前記背面部品を取り付け可能な背面部品取付部が、前記支持カバー部において前記光源基板を取り付ける平坦部と平行に突出し、
前記平坦部と前記背面部品取付部の間の空間に、前記背面部品を構成する板部と締結材の一部が入ることにより、前記背面部品が前記背面部品取付部に取り付けられ、
前記背面部品には、光源ユニット側連結部品が含まれ、
前記器具本体側連結部品と前記光源ユニット側連結部品が連結されることにより前記器具本体と前記光源ユニットが連結された、
照明器具。

発明の詳細な説明【技術分野】
【０００１】

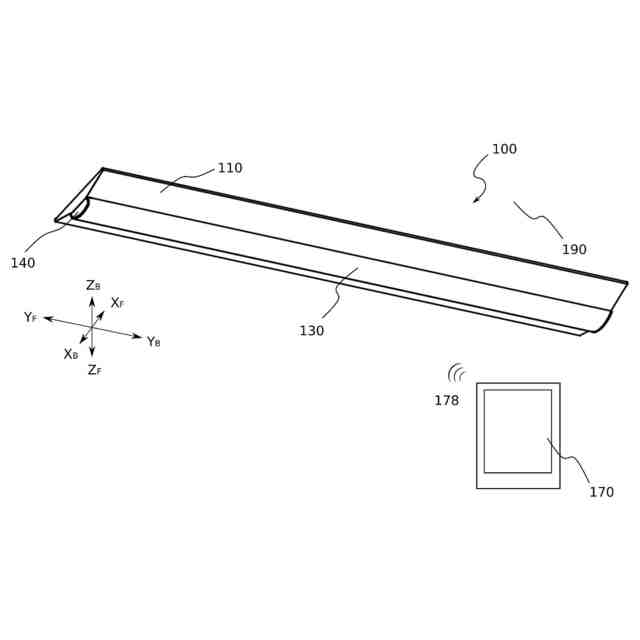

本発明は、光源ユニット及び光源ユニットを備えた照明器具に関し、特に、器具本体と光源ユニットとが分離する照明器具に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
天井に配される照明器具の１つに、光源ユニットと、光源ユニットを収容する凹部を有した器具本体とを備えるものがある（特許文献１参照）。この照明器具では、器具本体が備えるバネ受けに、光源ユニットが備える取付バネが引っかけられると、取付バネの弾性力により光源ユニットが照明器具側に引き寄せられて、器具本体に光源ユニットが収容される。
【０００３】
特許文献２に記載の照明器具は、器具本体と発光モジュールを備え、発光モジュールは、透光性の樹脂からなる包囲体の内部に発光モジュール（ＬＥＤ基板相当）が配設されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２０７７８４号公報
特開２０１２－０８４３６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の照明器具においては、光源ユニットの重量が重いという課題があり、その理由としてＬＥＤを搭載した基板を取り付ける支持体が金属製であることが挙げられる。
【０００６】
一方、特許文献２の照明器具においては、透光性の樹脂からなる包囲体を用いているため、金属製の支持体に相当する構成部品はない。ただし、強度を保つ・放熱性を確保するなどの目的のために、縦ルーバーを備えた発光モジュールが配設されており、十分な軽量化は図られていないものと考えられる。
【０００７】
金属製の支持体は、前面にＬＥＤ搭載基板を支持するだけでなく、背面に電源や器具本体との連結部品などの背面部品を取り付けている。その際、金属製の支持体にタップを切った孔を設け、ネジをその孔に入れて締め付け、背面部品を固定していた。支持体を樹脂製にする場合の問題点として、樹脂にタップを切った孔を設けて固定することが、樹脂の強度の問題がありできない。また、支持体を前面カバーと一体化した中空構造の樹脂製にする場合の問題点として、支持体の中空部分に工具を入れ、背面部品を取り付けることが困難である。
【０００８】
本発明は、係る問題に鑑みてなされたものであり、光源ユニットの放熱の問題及び背面部品取り付けの問題を解決して、軽量化を図った照明器具を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、本発明は、
中空構造を有する樹脂製のカバー部と、前記カバー部の内部に取り付けられた光源基板と、背面部品を備える光源ユニットであって、
前記光源基板は、基板及び光源を備え、
前記カバー部は、前記光源から発した光を出射する樹脂製の光出射カバー部と、前記光源基板を支持する樹脂製の支持カバー部が一体成形されることにより構成され、
前記支持カバー部の一部であって、前記背面部品を取り付け可能な背面部品取付部が、前記支持カバー部において前記光源基板を取り付ける平坦部と平行に突出し、
前記平坦部と前記背面部品取付部の間の空間に、前記背面部品を構成する部材と締結材の一部が入ることにより、前記背面部品が前記背面部品取付部に取り付けられる、
光源ユニットである。
【００１０】
また、本発明において、
前記背面部品取付部には、前記背面部品の取り付け用の貫通する孔が形成されていてもよい。
（【００１１】以降は省略されています）
