発明の名称印刷システム、印刷装置、および印刷プログラム
出願人ブラザー工業株式会社
代理人弁理士法人有古特許事務所
主分類B41J 29/393 20060101AFI20250701BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】コード画像の印刷品質を容易に向上し得る印刷システム、印刷装置、および印刷プログラムを提供する。
【解決手段】印刷システムは、印刷データおよび第1印刷条件に基づき第2吐出ヘッドから液滴を吐出してコード画像に対応する第2コード画像を被印刷媒体に印刷させる処理と、被印刷媒体に印刷された第2コード画像を第2読み取り装置に読み取らせる処理と、第1印刷装置における第1読み取り装置による第1読み取り結果を取得する処理と、第2読み取り装置による第2読み取り結果と第1読み取り結果とを比較する処理と、比較の結果に基づいて第1印刷条件を第1印刷条件と異なる印刷条件である第2印刷条件に変更する処理と、印刷データおよび変更後の第2印刷条件に基づき第2吐出ヘッドから液滴を吐出して第2コード画像を被印刷媒体に再印刷させる処理と、を実行する第2制御装置を備える第2印刷装置を含む。
【選択図】図8
特許請求の範囲【請求項１】
液滴を被印刷媒体に吐出する第１吐出ヘッドと、画像を読み取る第１読み取り装置と、第１制御装置とを備える第１印刷装置、並びに、液滴を被印刷媒体に吐出する第２吐出ヘッドと、画像を読み取る第２読み取り装置と、第２制御装置とを備える第２印刷装置、を含む印刷システムであって、
前記第１制御装置は、
印刷データに基づいて前記被印刷媒体にコード画像を印刷するための第１印刷条件を決定する処理と、
前記印刷データおよび前記第１印刷条件に基づき前記第１吐出ヘッドから液滴を吐出して前記コード画像に対応する第１コード画像を前記被印刷媒体に印刷させる処理と、
前記被印刷媒体に印刷された前記第１コード画像を前記第１読み取り装置に読み取らせる処理と、を実行し、
前記第２制御装置は、
前記印刷データおよび前記第１印刷条件に基づき前記第２吐出ヘッドから液滴を吐出して前記コード画像に対応する第２コード画像を前記被印刷媒体に印刷させる処理と、
前記被印刷媒体に印刷された前記第２コード画像を前記第２読み取り装置に読み取らせる処理と、
前記第１読み取り装置による第１読み取り結果を取得する処理と、
前記第２読み取り装置による第２読み取り結果と前記第１読み取り結果とを比較する処理と、
前記比較の結果に基づいて前記第１印刷条件を前記第１印刷条件と異なる印刷条件である第２印刷条件に変更する処理と、
前記印刷データおよび変更後の前記第２印刷条件に基づき前記第２吐出ヘッドから液滴を吐出して前記第２コード画像を前記被印刷媒体に再印刷させる処理と、を実行する、印刷システム。
続きを表示（約 1,900 文字）【請求項２】
前記第２制御装置は、
前記比較において前記第１読み取り結果における前記第１コード画像と前記第２読み取り結果における前記第２コード画像とのパターンマッチングを行い、前記第１コード画像を構成するピクセルと前記第２コード画像を構成するピクセルとが適合する数である適合数が閾値未満であるか否かを判別する処理と、
前記適合数が閾値未満である場合に前記第１印刷条件を前記第２印刷条件に変更する処理と、を実行する、請求項１に記載の印刷システム。
【請求項３】
前記第１印刷装置と前記第２印刷装置とは有線又は無線により通信可能に接続されており、
前記第１制御装置は、前記第１印刷条件および前記第１読み取り結果を前記第２印刷装置に送信し、
前記第２制御装置は、前記第１印刷装置から受信した前記第１印刷条件を用いる、請求項１に記載の印刷システム。
【請求項４】
前記第２制御装置は、
前記第１印刷条件と当該第１印刷条件よりも前に取得した前記第２印刷条件としての過去の第２印刷条件との差分を演算する処理と、
前記差分に基づいて前記第１印刷条件を変更する処理と、を実行する、請求項１に記載の印刷システム。
【請求項５】
前記第２制御装置は前記差分に重みを乗じる、請求項４に記載の印刷システム。
【請求項６】
前記第１印刷装置と前記第２印刷装置とは有線又は無線により通信可能に接続されており、
前記第２制御装置は、前記第１印刷条件および前記第１読み取り結果を前記第１印刷装置から受信する、請求項１に記載の印刷システム。
【請求項７】
液滴を被印刷媒体に吐出する吐出ヘッドと、画像を読み取る読み取り装置と、制御装置とを備える印刷装置であって、
前記制御装置は、
印刷データ、前記印刷データに基づいて前記被印刷媒体にコード画像を印刷するための第１印刷条件、および、前記コード画像に対応する第１コード画像の第１読み取り結果を別の印刷装置から取得する処理と、
前記印刷データおよび前記第１印刷条件に基づき前記吐出ヘッドから液滴を吐出して前記コード画像に対応する第２コード画像を前記被印刷媒体に印刷させる処理と、
前記被印刷媒体に印刷された前記第２コード画像を前記読み取り装置に読み取らせる処理と、
前記読み取り装置による第２読み取り結果と前記第１読み取り結果とを比較する処理と、
前記比較の結果に基づいて前記第１印刷条件を前記第１印刷条件と異なる印刷条件である第２印刷条件に変更する処理と、
前記印刷データおよび変更後の前記第２印刷条件に基づき前記吐出ヘッドから液滴を吐出して前記第２コード画像を前記被印刷媒体に再印刷させる処理と、を実行する、印刷装置。
【請求項８】
液滴を被印刷媒体に吐出する第１吐出ヘッドおよび画像を読み取る第１読み取り装置を備える第１印刷装置、並びに、液滴を被印刷媒体に吐出する第２吐出ヘッドおよび画像を読み取る第２読み取り装置を備える第２印刷装置におけるコンピュータに実行させる印刷プログラムであって、
前記コンピュータに、
印刷データに基づいて前記被印刷媒体にコード画像を印刷するための第１印刷条件を決定するステップと、
前記印刷データおよび前記第１印刷条件に基づき前記第１吐出ヘッドから液滴を吐出して前記コード画像に対応する第１コード画像を前記被印刷媒体に印刷させるステップと、
前記被印刷媒体に印刷された前記第１コード画像を前記第１読み取り装置に読み取らせるステップと、を実行させ、さらに、
前記印刷データおよび前記第１印刷条件に基づき前記第２吐出ヘッドから液滴を吐出して前記コード画像に対応する第２コード画像を前記被印刷媒体に印刷させるステップと、
前記被印刷媒体に印刷された前記第２コード画像を前記第２読み取り装置に読み取らせるステップと、
前記第２読み取り装置による第２読み取り結果と前記第１読み取り装置による第１読み取り結果とを比較するステップと、
前記比較の結果に基づいて前記第１印刷条件を前記第１印刷条件と異なる印刷条件である第２印刷条件に変更するステップと、
前記印刷データおよび変更後の前記第２印刷条件に基づき前記第２吐出ヘッドから液滴を吐出して前記第２コード画像を前記被印刷媒体に再印刷させるステップと、を実行させる、印刷プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、印刷システム、印刷装置、および印刷プログラムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、台紙に貼り付けられた複数のラベルに印刷を行う印刷装置が知られている（特許文献１）。このような台紙はロール状に形成されており、ラベルにはバーコード等が印刷されることがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０４３５６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、事業規模によっては、複数台の印刷装置を使用してバーコード等の各種コードを大量に印刷することがある。しかしながら、各印刷装置における印刷精度の違いなどに起因してバーコードの印刷品質が各印刷装置で必ずしも同等にならない。そのため、所望の印刷品質が得られるよう印刷装置において補正値の設定変更が必要となってしまう。印刷装置の台数が多いほど上記設定変更の負荷が大きくなるという課題があった。
【０００５】
そこで、本開示は、コード画像の印刷品質を容易に向上し得る印刷システム、印刷装置、および印刷プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の印刷システムは、液滴を被印刷媒体に吐出する第１吐出ヘッドと、画像を読み取る第１読み取り装置と、第１制御装置とを備える第１印刷装置、並びに、液滴を被印刷媒体に吐出する第２吐出ヘッドと、画像を読み取る第２読み取り装置と、第２制御装置とを備える第２印刷装置、を含む印刷システムであって、前記第１制御装置は、印刷データに基づいて前記被印刷媒体にコード画像を印刷するための第１印刷条件を決定する処理と、前記印刷データおよび前記第１印刷条件に基づき前記第１吐出ヘッドから液滴を吐出して前記コード画像に対応する第１コード画像を前記被印刷媒体に印刷させる処理と、前記被印刷媒体に印刷された前記第１コード画像を前記第１読み取り装置に読み取らせる処理と、を実行し、前記第２制御装置は、前記印刷データおよび前記第１印刷条件に基づき前記第２吐出ヘッドから液滴を吐出して前記コード画像に対応する第２コード画像を前記被印刷媒体に印刷させる処理と、前記被印刷媒体に印刷された前記第２コード画像を前記第２読み取り装置に読み取らせる処理と、前記第１読み取り装置による第１読み取り結果を取得する処理と、前記第２読み取り装置による第２読み取り結果と前記第１読み取り結果とを比較する処理と、前記比較の結果に基づいて前記第１印刷条件を前記第１印刷条件と異なる印刷条件である第２印刷条件に変更する処理と、前記印刷データおよび変更後の前記第２印刷条件に基づき前記第２吐出ヘッドから液滴を吐出して前記第２コード画像を前記被印刷媒体に再印刷させる処理と、を実行するものである。
【０００７】
本開示に従えば、第２読み取り結果と第１読み取り結果との比較の結果に基づき第１印刷条件を変更して得られた第２印刷条件が第２印刷装置において用いられる。これにより、第１印刷装置で印刷された第１コード画像の第１読み取り結果を基準にして、第２印刷装置において用いるべき第２印刷条件を得て印刷を行うことができる。したがって、第２印刷装置で印刷される第２コード画像の印刷品質を第１印刷装置で印刷された第１コード画像の印刷品質に近付けることができる。また、上記の通り第１コード画像の第１読み取り結果を基準にして第２印刷装置で用いるべき第２印刷条件を得るため、単に第１印刷装置における第１印刷条件を第２印刷装置に送信して用いる場合よりも、第２印刷装置における第２コード画像の印刷品質を第１印刷装置における第１コード画像の印刷品質に近付け易くなる。さらに、設置環境が変化した場合および各印刷装置で用いる被印刷媒体の種が異なる場合等に第２印刷装置における補正値を調整する処理が不要になる。以上によって、補正値の設定変更の負荷が生じることなく、第２印刷装置における第２コード画像の印刷品質を第１印刷装置における第１コード画像の印刷品質に容易に合わせるよう向上することができる。
【発明の効果】
【０００８】
本開示によれば、コード画像の印刷品質を容易に向上し得る印刷システム、印刷装置、および印刷プログラムを提供することができる。
【図面の簡単な説明】
【０００９】

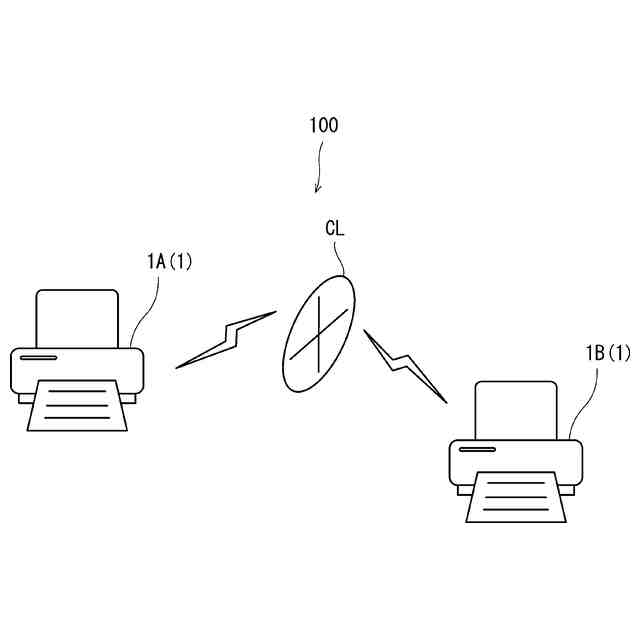

一実施形態に係る印刷システムの概略構成を示す図である。

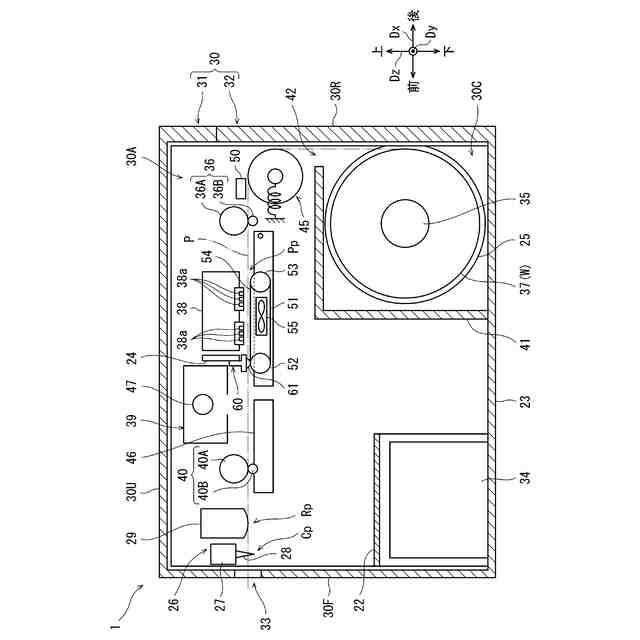

一実施形態に係る印刷装置示す断面図である。

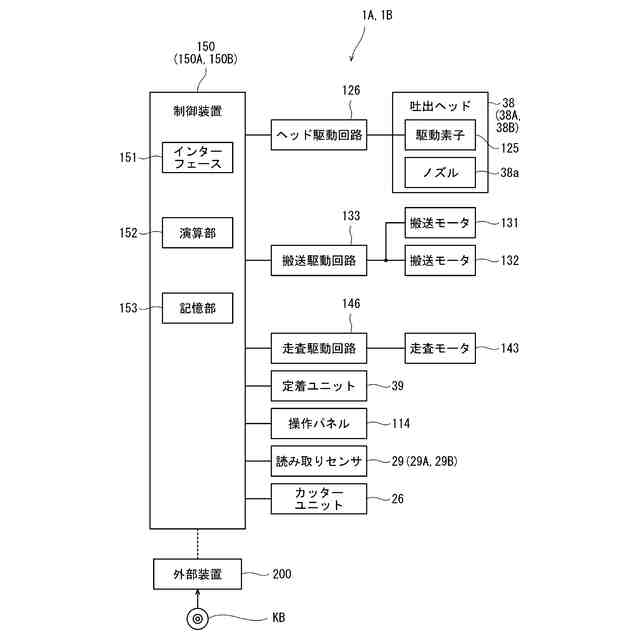

図１の印刷装置の制御系統の構成を示すブロック図である。

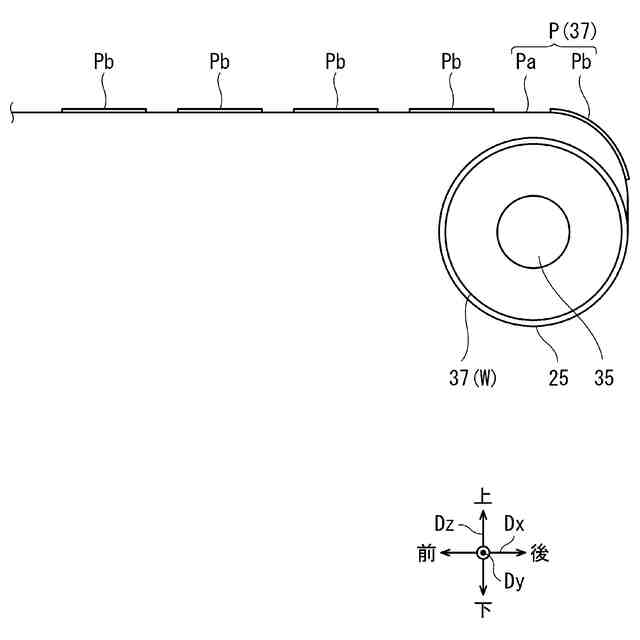

被印刷媒体の一例であるロール紙の構成を示す図である。
図５Ａは第１印刷装置により印刷された第１コード画像の一例を示す図であり、図５Ｂは第２印刷装置により印刷された第２コード画像の一例を示す図である。
図６Ａは図５Ａの第１コード画像の一部拡大図であり、図６Ｂは図５Ｂの第２コード画像の一部拡大図である。

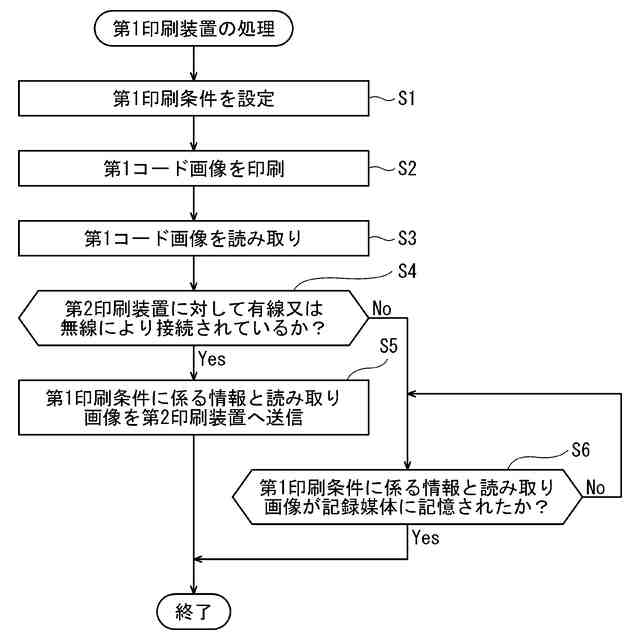

第１印刷装置における処理の流れを示すフローチャートである。
第２印刷装置における処理の流れを示すフローチャートである。
図８のフローチャートに続くフローチャートである。
【発明を実施するための形態】
【００１０】
以下、本開示の一実施形態に係る印刷システム、印刷装置、および印刷プログラムについて図面を参照して説明する。以下に説明する印刷装置等は本開示の一実施形態に過ぎない。従って、本開示は以下の実施形態に限定されるものではなく、本開示の趣旨を逸脱しない範囲で追加、削除および変更が可能である。
