特許ウォッチ

公開番号2025100524
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024226589
出願日2024-12-23
発明の名称積層体
出願人株式会社イノアック技術研究所
代理人弁護士法人クレオ国際法律特許事務所
主分類B32B 27/36 20060101AFI20250626BHJP(積層体)
要約【課題】十分な剥離強度を有しつつも、リサイクルが容易である、ポリエステル系材料で構成された積層体を提供する。
【解決手段】本発明のある形態は、ポリエステルで形成された第1の基材と、ポリエステルで形成された第2の基材と、前記第1の基材と前記第2の基材とを接着する樹脂層とを備え、前記樹脂層は、ポリエステルを含むポリエステル系ホットメルト接着剤により形成されており、前記ポリエステル系ホットメルト接着剤の180℃における溶融粘度が30,000mPa・s以下である、積層体である。
【選択図】なし
特許請求の範囲【請求項１】
ポリエステルで形成された第１の基材と、ポリエステルで形成された第２の基材と、前記第１の基材と前記第２の基材とを接着する樹脂層とを備え、
前記樹脂層は、ポリエステルを含むポリエステル系ホットメルト接着剤により形成されており、
前記ポリエステル系ホットメルト接着剤の１８０℃における溶融粘度が４０，０００ｍＰａ・ｓ以下である、積層体。
続きを表示（約 180 文字）【請求項２】
前記樹脂層が網目構造を有する、請求項１記載の積層体。
【請求項３】
前記ポリエステル系ホットメルト接着剤の融点が１７０℃以下である、請求項１又は２記載の積層体。
【請求項４】
前記ポリエステル系ホットメルト接着剤に含まる前記ポリエステルの重量平均分子量が、５０，０００以下である、請求項１又は２記載の積層体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層体に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ポリエステルは、優れた性能を有することから、従来種々の用途に用いられている。また、用途に応じて、ポリエステルを含む層を積層させて使用される場合がある。
【０００３】
例えば、特許文献１には、ベースポリエステル樹脂とベースポリエステル樹脂に対して非相溶であるポリエステルエラストマー樹脂とを含有するシーラントフィルムと、エチレンテレフタレートユニットを主たる構成成分とする基材層と、を備える積層体が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－０５８１８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年の環境問題の影響により、材料のリサイクル率の向上が求められているが、異種材料で構成された複合材は、使用後のリサイクルが困難である。例えば、特許文献１においては、接着層としてウレタン系の接着剤が用いられている。このようにポリエステル成分からなる層とポリウレタン成分からなる層とが積層された複合材をリサイクルする場合、熱処理に際してポリウレタン成分が熱分解し、熱分解したポリウレタン残滓等がポリエステル成分を汚染することがあり、ポリエステル成分を回収することは困難であった。
【０００６】
そこで本発明は、十分な剥離強度を有しつつも、リサイクルが容易である、ポリエステル系材料で構成された積層体を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明者らは鋭意検討を行い、特定の接着層を用いることで上記課題を解決可能なことを見出した。即ち、本発明は以下の通りである。
【０００８】
本発明のある形態は、積層体である。
前記積層体は、
ポリエステルで形成された第１の基材と、ポリエステルで形成された第２の基材と、前記第１の基材と前記第２の基材とを接着する樹脂層とを備え、
前記樹脂層は、ポリエステルを含むポリエステル系ホットメルト接着剤により形成されており、
前記ポリエステル系ホットメルト接着剤の１８０℃における溶融粘度が４０，０００ｍＰａ・ｓ以下である。
【０００９】
前記樹脂層は、網目構造を有することが好ましい。
前記ポリエステル系ホットメルト接着剤の融点は、１７０℃以下であることが好ましい。
前記ポリエステル系ホットメルト接着剤に含まる前記ポリエステルの重量平均分子量は、５０，０００以下であることが好ましい。
【発明の効果】
【００１０】
本発明によれば、十分な剥離強度を有しつつも、リサイクルが容易である、ポリエステル系材料で構成された積層体を提供することができる。
【図面の簡単な説明】

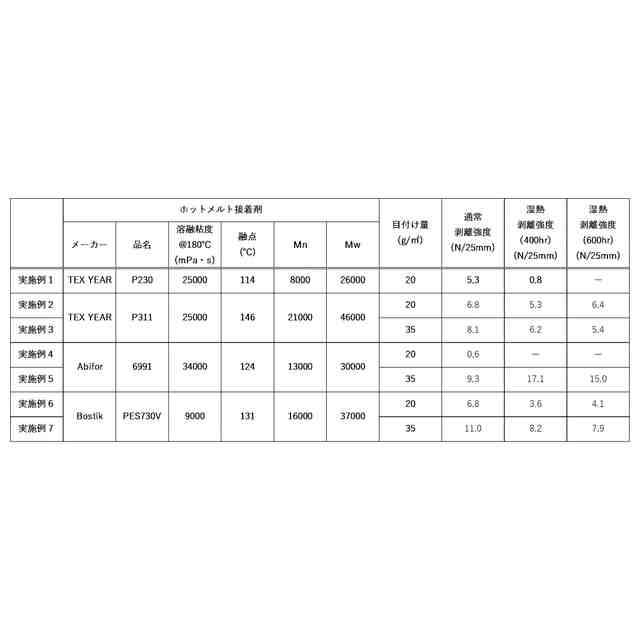

（【００１１】以降は省略されています）

関連特許
