公開番号2025099081
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215456
出願日2023-12-21
発明の名称電子機器
出願人京セラドキュメントソリューションズ株式会社
代理人個人
主分類B41J 29/38 20060101AFI20250626BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ユーザーによってモーターユニットの寿命を簡単に確認できるとともに簡単に交換できる電子機器を得る。
【解決手段】当該電子機器は、互いに交換可能な複数のモーターユニット1を備える。そして、複数のモーターユニット1は、それぞれ、累積回転数または累積運転時間をカウントし、累積回転数、累積運転時間、並びに残り寿命のいずれかを表示するカウンター1bを備える。
【選択図】図1
特許請求の範囲【請求項１】
互いに交換可能な複数のモーターユニットを備え、
前記複数のモーターユニットは、それぞれ、累積回転数または累積運転時間をカウントし、前記累積回転数、前記累積運転時間、並びに前記累積回転数または前記累積運転時間に基づく残り寿命のいずれかを表示するカウンターを備えること、
を特徴とする電子機器。
続きを表示（約 250 文字）【請求項２】
前記モーターユニットは、筐体と、モーターと、外部ギアに接続するギアとを備え、
前記ギアは、前記複数のモーターユニットの交換時に、前記外部ギアから離間可能となっていること、
を特徴とする請求項１記載の電子機器。
【請求項３】
表示装置と、コントローラーとをさらに備え、
前記コントローラーは、前記複数のモーターユニットからそれぞれ前記カウンターのカウント値を読み出して、前記表示装置に表示すること、
を特徴とする請求項１記載の電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
ある画像形成装置は、内蔵するシート搬送装置のＤＣモーターの回転速度に基づいて、ＤＣモーターなどの寿命を判断している（例えば特許文献１参照）。
【０００３】
別の画像形成装置は、複数のシート供給カセットを備えており、各シート供給カセットのローラーのシート供給回数をカウントし、複数のシート供給カセットにおけるシート供給回数の多いローラーとシート供給回数の少ないローラーとの交換を促す表示を行っている（例えば特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－０１５４８３号公報
特開２０００－１４３０１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上述の画像形成装置では、ローラーやシート供給カセット自体がカウント値を保持していないため、複数のローラーを取り外した後にそれらのローラーを誤ったカセットに取り付けてしまう可能があるとともに、交換前後でローラーのシート供給回数のカウントを継続させる必要があり面倒である。
【０００６】
本発明は、上記の問題に鑑みてなされたものであり、ユーザーによってモーターユニットの寿命を簡単に確認できるとともに簡単に交換できる電子機器を得ることを目的とする。
【課題を解決するための手段】
【０００７】
本発明に係る電子機器は、互いに交換可能な複数のモーターユニットを備える。そして、前記複数のモーターユニットは、それぞれ、累積回転数または累積運転時間をカウントし、前記累積回転数、前記累積運転時間、並びに前記累積回転数または前記累積運転時間に基づく残り寿命のいずれかを表示するカウンターを備える。
【発明の効果】
【０００８】
本発明によれば、ユーザーによってモーターユニットの寿命を簡単に確認できるとともに簡単に交換できる電子機器が得られる。
【０００９】
本発明の上記又は他の目的、特徴および優位性は、添付の図面とともに以下の詳細な説明から更に明らかになる。
【図面の簡単な説明】
【００１０】

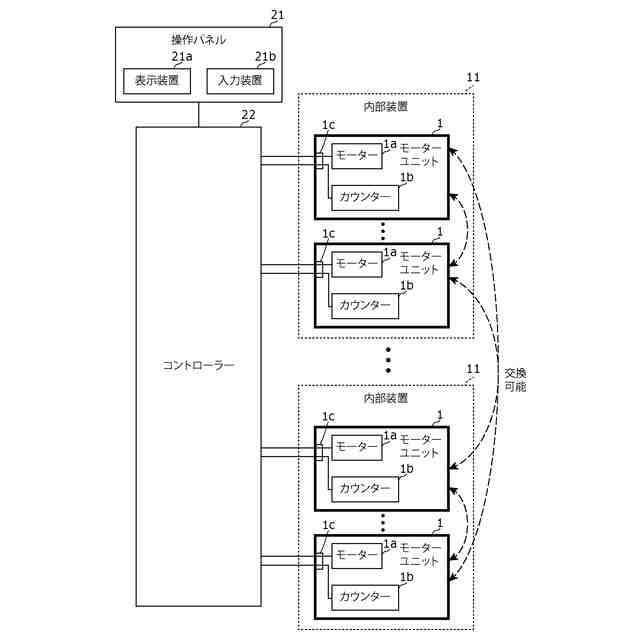

図１は、本発明の実施の形態に係る電子機器の構成を示すブロック図である。

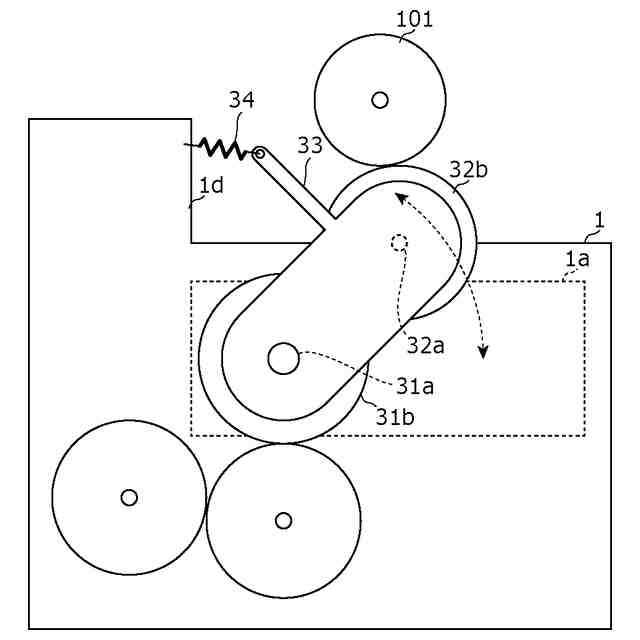

図２は、図１におけるモーターユニット１の一例を示す側面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
