特許ウォッチ

公開番号2025096298
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025055739,2021040192
出願日2025-03-28,2021-03-12
発明の名称シート及び物品
出願人株式会社イノアックコーポレーション,株式会社イノアックスリムフレックス
代理人弁理士法人グランダム特許事務所
主分類B32B 27/40 20060101AFI20250619BHJP(積層体)
要約【課題】基本的な性能に優れ、表面の耐摩耗性及び裏面の滑りにくさが向上したシートを提供する。
【解決手段】シート10は、第1ポリウレタンフィルムで構成された第1フィルム層11と、ポリウレタンフォームで構成された発泡層12と、第2ポリウレタンフィルムで構成された第2フィルム層13と、をこの順に備えている。ポリウレタンフォームの平均セル径が50μm以上300μm以下である。
【選択図】図1
特許請求の範囲【請求項１】
第１ポリウレタンフィルムで構成された第１フィルム層と、
難燃剤を含有するポリウレタンフォームで構成された発泡層と、
第２ポリウレタンフィルムで構成された第２フィルム層と、をこの順に備え、
以下（１）を満足するシート。
（１）前記ポリウレタンフォームの平均セル径が５０μｍ以上３００μｍ以下であり、
前記シートは、ＪＩＳＫ７１２５に準じて測定した、前記第２フィルム層側の面の静摩擦係数が、温度２３℃、相対湿度５０％雰囲気下で０．３以上１０．０以下である
続きを表示（約 800 文字）【請求項２】
第１ポリウレタンフィルムで構成された第１フィルム層と、
難燃剤を含有するポリウレタンフォームで構成された発泡層と、
第２ポリウレタンフィルムで構成された第２フィルム層と、をこの順に備え、
以下（２）を満足するシート。
（２）前記ポリウレタンフォームは、ポリオール類及びポリイソシアネート類を含む混合原料を用いたポリウレタンフォームであり、前記ポリオール類として、ポリマーポリオールを含み、
混合原料における前記ポリマーポリオールの含有量は、前記ポリオール類全体を１００質量部としたとき、８０質量部以上である
【請求項３】
第１ポリウレタンフィルムで構成された第１フィルム層と、
難燃剤を含有するポリウレタンフォームで構成された発泡層と、
第２ポリウレタンフィルムで構成された第２フィルム層と、をこの順に備え、
以下（３）を満足するシート。
（３）前記ポリウレタンフォームは、前記難燃剤として、膨張黒鉛、メラミン樹脂、及びハロゲン系難燃剤のうち１種以上を含有する
【請求項４】
第１ポリウレタンフィルムで構成された第１フィルム層と、
ポリウレタンフォームで構成された発泡層と、
第２ポリウレタンフィルムで構成された第２フィルム層と、をこの順に備え、
前記ポリウレタンフォームの平均セル径が５０μｍ以上３００μｍ以下であり、
前記ポリウレタンフォームの厚みが２ｍｍ以上２０ｍｍ以下であるシートの製造方法であって、
一方向に走行する前記第１ポリウレタンフィルムと前記第２ポリウレタンフィルムの間にポリウレタンフォーム原料を供給し、前記ポリウレタンフォーム原料を反応及び硬化させて前記ポリウレタンフォームを形成する、シートの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、シート及びシートの製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、床マット等として利用できる発泡ウレタン成形品が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２５５９９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のポリウレタンフォームを用いたシートは、表面の耐摩耗性及び裏面の滑りにくさの点で改善が望まれている。また、シートは、設置目的、設置場所等に応じて、衝撃吸収性、防炎性等の基本的な性能を向上することも望まれている。
本開示は、基本的な性能に優れ、表面の耐摩耗性及び裏面の滑りにくさが向上したシート、及び基本的な性能に優れ、表面の耐摩耗性及び裏面の滑りにくさが向上したシートの製造方法を提供することを目的とする。
本開示は、以下の形態として実現することが可能である。
【課題を解決するための手段】
【０００５】
第１ポリウレタンフィルムで構成された第１フィルム層と、
ポリウレタンフォームで構成された発泡層と、
第２ポリウレタンフィルムで構成された第２フィルム層と、をこの順に備え、
前記ポリウレタンフォームの平均セル径が５０μｍ以上３００μｍ以下である、シート。
【０００６】
上記のシートの製造方法であって、
一方向に走行する前記第１ポリウレタンフィルムと前記第２ポリウレタンフィルムの間にポリウレタンフォーム原料を供給し、前記ポリウレタンフォーム原料を反応及び硬化させて前記ポリウレタンフォームを形成する、シートの製造方法。
【０００７】
第１ポリウレタンフィルムで構成された第１フィルム層と、
難燃剤を含有するポリウレタンフォームで構成された発泡層と、
第２ポリウレタンフィルムで構成された第２フィルム層と、をこの順に備えたシート。
【発明の効果】
【０００８】
本開示によれば、基本的な性能に優れ、表面の耐摩耗性及び裏面の滑りにくさが向上したシート、及び基本的な性能に優れ、表面の耐摩耗性及び裏面の滑りにくさが向上したシートの製造方法を提供することができる。
【図面の簡単な説明】
【０００９】

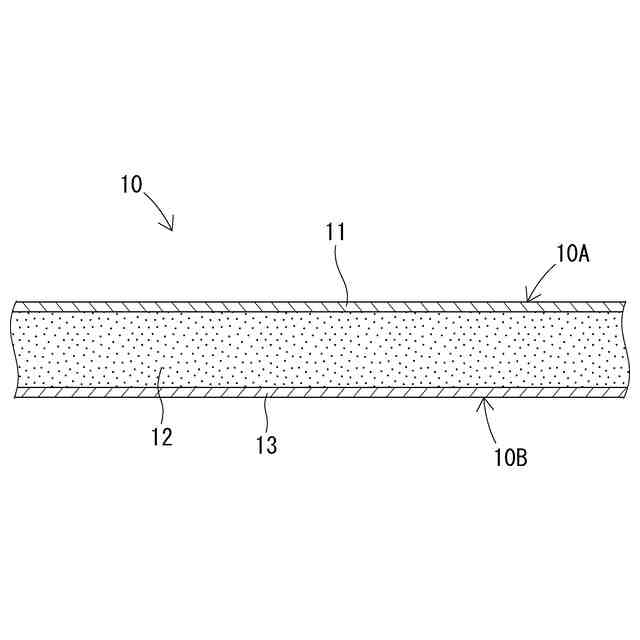

一実施形態に係るシートの断面図である。
シートの好ましい一態様を示す断面図である。
シートの製造方法を説明するための図である。
【発明を実施するための形態】
【００１０】
ここで、本開示の望ましい例を示す。

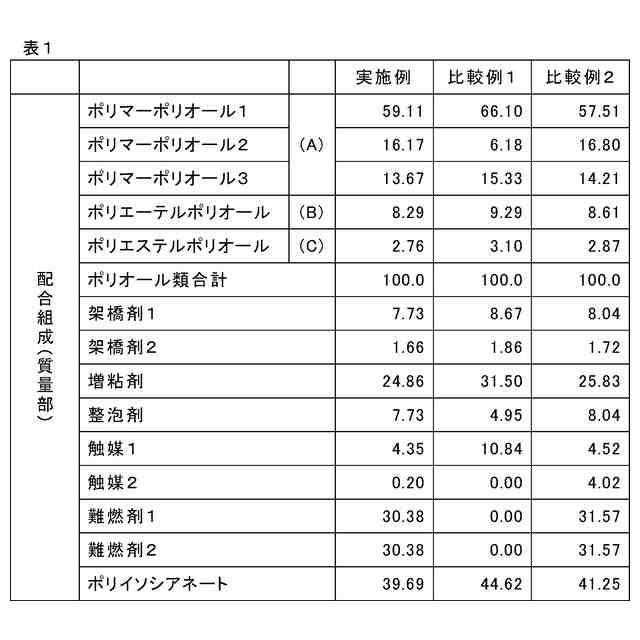

（【００１１】以降は省略されています）

関連特許
