発明の名称駆動波形提供システム
出願人理想テクノロジーズ株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類B41J 2/015 20060101AFI20250619BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ヘッドコントローラに適したフォーマットの好適駆動波形の設定値データを提供可能な駆動波形提供システムを提供する。
【解決手段】実施形態に係る駆動波形提供システムは、外部端末とクラウドを介して通信を行う通信部と、通信部が外部端末から受け取った受信情報に対する応答情報を作成し、応答情報を外部端末に通信部を介して提供する応答部とを有する。応答部は、プリントヘッドの設定値データの提供を求める受信情報に対しては、プリントヘッドの駆動条件と、プリントヘッドが吐出するインクの物性値と、プリントヘッドを制御するヘッドコントローラの種類とを含むパラメータの入力を受け付けるインターフェースの応答情報を外部端末に通信部を介して提供する。また、応答部は、パラメータの受信情報に対しては、パラメータに基づいて駆動波形選定アルゴリズムを使用して算出した設定値データの応答情報を外部端末に通信部を介して提供する。
【選択図】図5
特許請求の範囲【請求項１】
インクジェットプリントヘッドの設定値データを提供する駆動波形提供システムであって、
外部端末とクラウドを介して通信を行う通信部と、
前記通信部が前記外部端末から受け取った受信情報に対する応答情報を作成し、前記応答情報を前記外部端末に前記通信部を介して提供する応答部と、
を有し、
前記応答部は、
前記インクジェットプリントヘッドの前記設定値データの提供を求める前記受信情報に対しては、前記インクジェットプリントヘッドの駆動条件と、前記インクジェットプリントヘッドが吐出するインクの物性値と、前記インクジェットプリントヘッドを制御するヘッドコントローラの種類とを含むパラメータの入力を受け付けるインターフェースの前記応答情報を前記外部端末に前記通信部を介して提供し、
前記パラメータの前記受信情報に対しては、前記パラメータに基づいて駆動波形選定アルゴリズムを使用して算出した前記設定値データの前記応答情報を前記外部端末に前記通信部を介して提供する、
駆動波形提供システム。
続きを表示（約 500 文字）【請求項２】
前記インターフェースは、前記ヘッドコントローラの種類の選択肢を表示するコントローラ種類選択欄を有する、
請求項１に記載の駆動波形提供システム。
【請求項３】
前記応答部は、前記ヘッドコントローラの前記選択肢が標準形式である場合、標準フォーマットの前記設定値データの前記応答情報を前記外部端末に前記通信部を介して提供する、
請求項２に記載の駆動波形提供システム。
【請求項４】
前記応答部は、前記ヘッドコントローラの前記選択肢が特定のヘッドコントローラである場合、前記特定のヘッドコントローラに適したフォーマットの前記設定値データの前記応答情報を前記外部端末に前記通信部を介して提供する、
請求項２に記載の駆動波形提供システム。
【請求項５】
前記インターフェースは、前記インクジェットプリントヘッドの種類の選択肢を表示するヘッド種類選択欄を有し、
前記応答部は、前記インクジェットプリントヘッドの種類に応じて、前記ヘッドコントローラの前記選択肢を変更する、
請求項２に記載の駆動波形提供システム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、駆動波形提供システムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
インクジェットプリントヘッドを有する液体吐出装置は、一般に、インクジェットプリントヘッドの圧電素子等の駆動素子に駆動信号を入力して、インク等の液体をノズルから吐出させることにより、搬送中の印刷媒体に対して画像形成を行う。
【０００３】
良質な画像形成を行うためには、ノズルからのインクの吐出特性が所望の特性となるように、インクジェットプリントヘッドの駆動条件やインクの物性値等に合わせて、インクジェットプリントヘッドに好適な駆動波形を求める必要がある。以下、好適な駆動波形を好適駆動波形と称する。
【０００４】
インクジェットプリントヘッドに設定する駆動波形は、設定値データとしてテキストファイルなどで表記される。インクジェットプリントヘッドを駆動するヘッドコントローラは、インクジェットプリントヘッドの仕様に合わせて、ベンダーが個々に開発することができる。そのため、ヘッドコントローラに読み込ませる設定値データのフォーマットは、ベンダー毎で異なり、統一されてはいない。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－２５８９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明が解決しようとする課題は、ヘッドコントローラに適したフォーマットの好適駆動波形の設定値データを提供可能な駆動波形提供システムを提供することである。
【課題を解決するための手段】
【０００７】
実施形態は、インクジェットプリントヘッドの設定値データを提供する駆動波形提供システムに係る。実施形態に係る駆動波形提供システムは、外部端末とクラウドを介して通信を行う通信部と、通信部が外部端末から受け取った受信情報に対する応答情報を作成し、応答情報を外部端末に通信部を介して提供する応答部とを有する。応答部は、インクジェットプリントヘッドの設定値データの提供を求める受信情報に対しては、インクジェットプリントヘッドの駆動条件と、インクジェットプリントヘッドが吐出するインクの物性値と、インクジェットプリントヘッドを制御するヘッドコントローラの種類とを含むパラメータの入力を受け付けるインターフェースの応答情報を外部端末に通信部を介して提供する。また、応答部は、パラメータの受信情報に対しては、パラメータに基づいて駆動波形選定アルゴリズムを使用して算出した設定値データの応答情報を外部端末に通信部を介して提供する。
【発明の効果】
【０００８】
実施形態によれば、ヘッドコントローラに適したフォーマットの好適駆動波形の設定値データを提供可能な駆動波形提供システムが提供される。
【図面の簡単な説明】
【０００９】

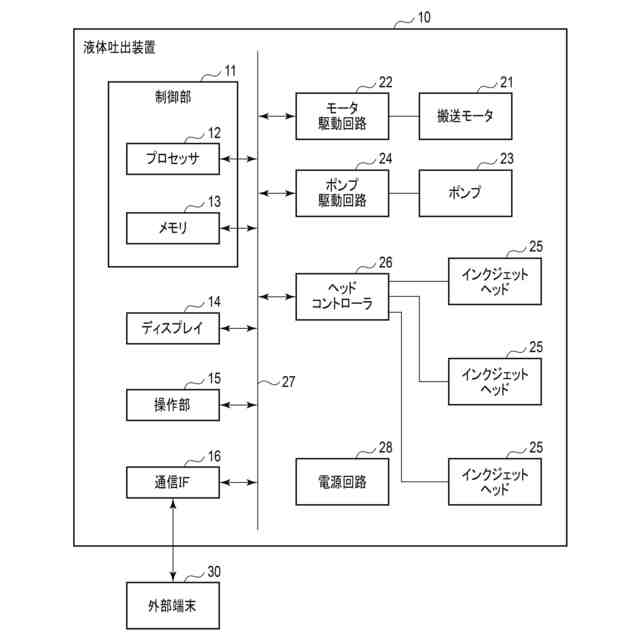

図１は、実施形態に係る駆動波形提供システムから提供される設定値データを使用して動作する液滴吐出装置の構成例を示すブロック図である。
図２は、図１に示す液体吐出装置のヘッドコントローラの構成例を示すブロック図である。
図３は、図１に示す液体吐出装置のインクジェットプリントヘッドの構成例を示すブロック図である。

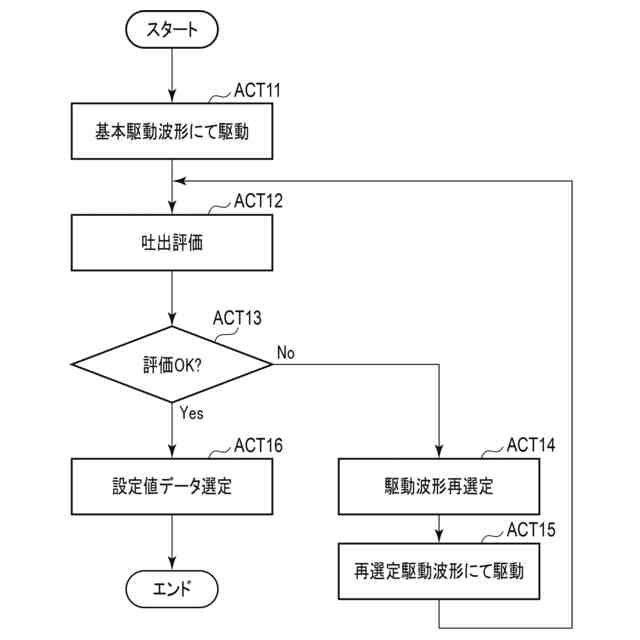

図４は、従来手法によりインクジェットプリントヘッドの駆動条件を選定する手順を示すフローチャートである。
図５は、実施形態に係る駆動波形提供システムの機能構成を示すブロック図である。

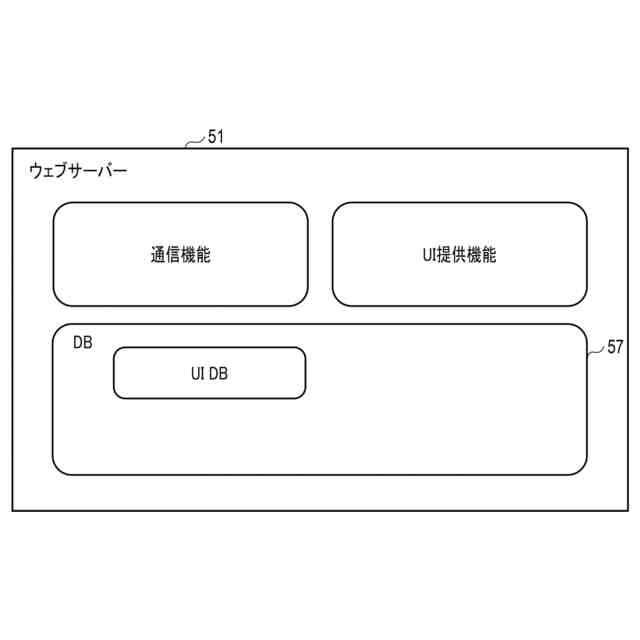

図６は、図５に示す駆動波形提供システムのウェブサーバーの機能構成を示すブロック図である。

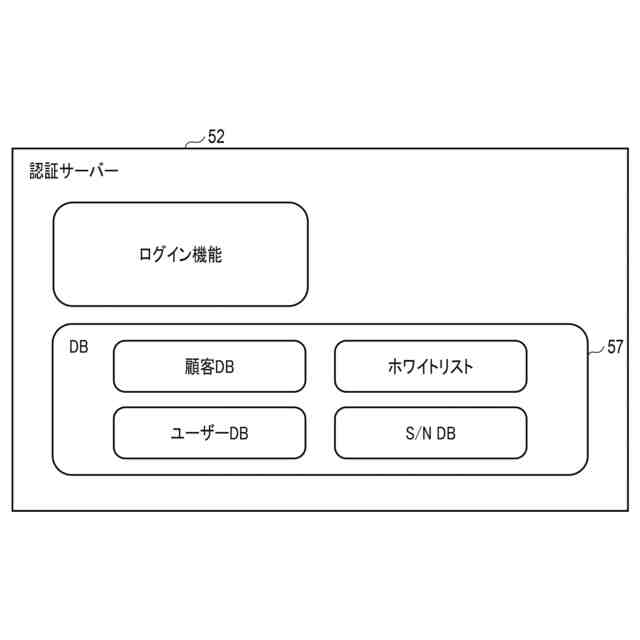

図７は、図５に示す駆動波形提供システムの認証サーバーの機能構成を示すブロック図である。
図８は、図５に示す駆動波形提供システムのアプリケーションサーバーとウェブＡＰＩサーバーの機能構成を示すブロック図である。

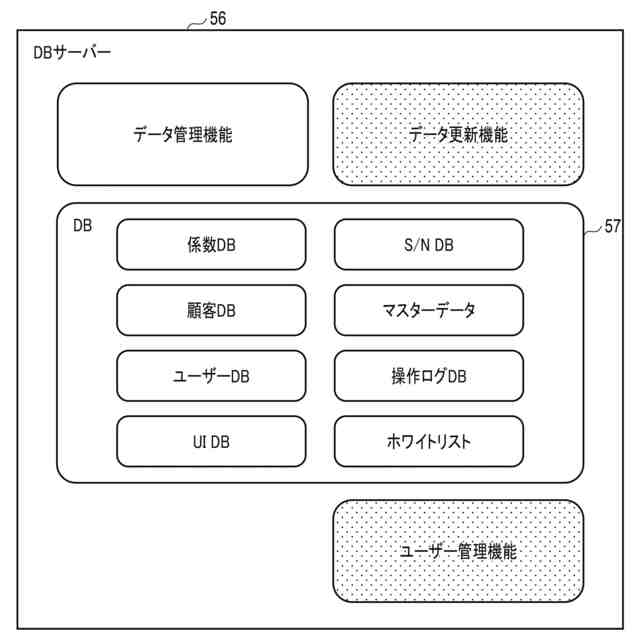

図９は、図５に示す駆動波形提供システムのデータベースサーバーの機能構成を示すブロック図である。
図１０は、図５に示す駆動波形提供システムを構成するコンピュータのハードウェア構成を示すブロック図である。
図１１は、図５に示す駆動波形提供システムの動作例における初期の処理の流れを示すフローチャートである。
図１２は、図５に示す駆動波形提供システムの動作例における中期の処理の流れを示すフローチャートである。
図１３は、図５に示す駆動波形提供システムの動作例における後期の処理の流れを示すフローチャートである。
図１４は、外部端末のＰＣの画面に表示されるパラメータ入力処理のＵＩ画面を示す図である。
図１５は、図１４に示すパラメータ入力処理のＵＩ画面のコントローラ種類選択欄のプルダウン選択欄の表示例を示す図である。
図１６は、第１のヘッドコントローラのコントローラ種類に適したフォーマットの好適駆動波形の設定値データの一例を示す図である。
図１７は、第２のヘッドコントローラのコントローラ種類に適したフォーマットの好適駆動波形の設定値データの別の一例を示す図である。
図１８は、第３のヘッドコントローラのコントローラ種類に適したフォーマットの好適駆動波形の設定値データのさらに別の一例を示す図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して、実施形態に係る駆動波形提供システムについて説明する。駆動波形提供システムは、インクジェットプリントヘッドの駆動条件とインクの物性値をクライアントからクラウドを介して受け取り、受け取った駆動条件と物性値から、インクジェットプリントヘッドに適した駆動波形を推定し、推定した適した駆動波形を生成するための設定値データを算出し、算出した設定値データをクライアントにクラウドを介して提供するシステムである。以下では、駆動波形提供システムの説明に先立ち、まず、駆動波形提供システムから提供される設定値データを使用して動作する液体吐出装置について説明する。
