公開番号2025095201
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211048
出願日2023-12-14
発明の名称液体吐出装置及び液体収容装置
出願人セイコーエプソン株式会社
代理人弁理士法人旺知国際特許事務所
主分類B41J 2/175 20060101AFI20250619BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】収容容器内の液体の残量を検出する。
【解決手段】導電性の液体を収容する収容容器と、収容容器に収容された基準電極と、収容容器に収容された第1電極と、収容容器に収容された第2電極と、第1電極及び第2電極に電気的に接続され第1電極及び第2電極からの電気信号に応じた出力信号を出力する出力部と、出力信号に基づいて収容容器に収容される液体の残量を特定する特定部とを備え、第1電極は、収容容器に第1の量以上の液体が収容される場合に収容容器に収容される液体に接触し、第2電極は、収容容器に第1の量よりも多い第2の量以上の液体が収容される場合に収容容器に収容される液体に接触し、基準電極は、収容容器に第1の量の液体が収容される場合に収容容器に収容される液体に接触し、第1電極から出力回路に至る第1配線経路の抵抗値は、第2電極から出力回路に至る第2配線経路の抵抗値よりも高い、ことを特徴とする液体吐出装置。
【選択図】図15
特許請求の範囲【請求項１】
導電性の液体を収容する収容容器と、
前記収容容器に収容された基準電極と、
前記収容容器に収容された第１電極と、
前記収容容器に収容された第２電極と、
前記第１電極及び前記第２電極に電気的に接続され、前記第１電極及び前記第２電極からの電気信号に応じた出力信号を出力する出力部と、
前記出力信号に基づいて、前記収容容器に収容される液体の残量を特定する特定部と、
を備え、
前記第１電極は、前記収容容器に第１の量以上の液体が収容される場合に、前記収容容器に収容される液体に接触し、
前記第２電極は、前記収容容器に前記第１の量よりも多い第２の量以上の液体が収容される場合に、前記収容容器に収容される液体に接触し、
前記基準電極は、前記収容容器に前記第１の量の液体が収容される場合に、前記収容容器に収容される液体に接触し、
前記第１電極から前記出力回路に至る第１配線経路の抵抗値は、
前記第２電極から前記出力回路に至る第２配線経路の抵抗値よりも高い、
ことを特徴とする液体吐出装置。
続きを表示（約 1,300 文字）【請求項２】
前記第１配線経路には、抵抗素子が配置されている、
ことを特徴とする、請求項１に記載の液体吐出装置。
【請求項３】
前記抵抗素子の抵抗値は、前記基準電極と前記第１電極との間の抵抗値よりも高い、
ことを特徴とする、請求項２に記載の液体吐出装置。
【請求項４】
前記収容容器に対して液体を継ぎ足すことが可能であり、
前記第２の量は、前記収容容器に収容可能な液体の最大量に基づく量である、
ことを特徴とする、請求項１に記載の液体吐出装置。
【請求項５】
前記第１の量は、前記収容容器における液体の最小量に基づく量である、
ことを特徴とする、請求項１に記載の液体吐出装置。
【請求項６】
前記収容容器に収容された第３電極を備え、
前記出力部は、前記第３電極に電気的に接続され、前記第３電極からの電気信号に応じた出力信号を出力し、
前記第３電極は、前記収容容器に前記第１の量よりも多く前記第２の量よりも少ない、第３の量以上の液体が収容される場合に、前記収容容器に収容される液体に接触し、
前記第３電極から前記出力回路に至る第３配線経路の抵抗値は、
前記第１電極から前記出力回路に至る第１配線経路の抵抗値よりも低く、
前記第２電極から前記出力回路に至る第２配線経路の抵抗値よりも高い、
ことを特徴とする、請求項１に記載の液体吐出装置。
【請求項７】
導電性の液体を収容する収容容器と、
前記収容容器に収容された基準電極と、
前記収容容器に収容された第１電極と、
前記収容容器に収容された第２電極と、
前記第１電極及び前記第２電極に電気的に接続され、
前記第１電極及び前記第２電極からの電気信号に応じた出力信号を出力する出力部と、
を備え、
前記第１電極は、前記収容容器に第１の量以上の液体が収容される場合に、前記収容容器に収容される液体に接触し、
前記第２電極は、前記収容容器に前記第１の量よりも多い第２の量以上の液体が収容される場合に、前記収容容器に収容される液体に接触し、
前記基準電極は、前記収容容器に前記第１の量の液体が収容される場合に、前記収容容器に収容される液体に接触し、
前記第１電極から前記出力回路に至る第１配線経路の抵抗値は、
前記第２電極から前記出力回路に至る第２配線経路の抵抗値よりも高い、
ことを特徴とする液体収容装置。
【請求項８】
前記第１配線経路には、抵抗素子が配置されている、
ことを特徴とする、請求項７に記載の液体収容装置。
【請求項９】
前記抵抗素子の抵抗値は、前記基準電極と前記第１電極との間の抵抗値よりも高い、
ことを特徴とする、請求項８に記載の液体収容装置。
【請求項１０】
前記収容容器に対して液体を継ぎ足すことが可能であり、
前記第２の量は、前記収容容器に収容可能な液体の最大量に基づく量である、
ことを特徴とする、請求項７に記載の液体収容装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出装置及び液体収容装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
インク等の導電性の液体を収容する収容容器における液体の残量を検出する技術が、各種提案されている。例えば、特許文献１には、液体を収容する収容容器内に設けられた２本の棒状の電極ピンの間の抵抗値に基づいて、収容容器内の液体の残量を検出する技術が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開平６－２７０４１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の技術では、収容容器内の液体の残量の変化量に比べて、２本の電極ピンの間の抵抗値の変化量が小さいため、収容容器内の液体の残量の検出が困難となる場合が存在した。
【課題を解決するための手段】
【０００５】
以上の問題を解決するために、本発明に係る液体吐出装置は、導電性の液体を収容する収容容器と、前記収容容器に収容された基準電極と、前記収容容器に収容された第１電極と、前記収容容器に収容された第２電極と、前記第１電極及び前記第２電極に電気的に接続され、前記第１電極及び前記第２電極からの電気信号に応じた出力信号を出力する出力部と、前記出力信号に基づいて、前記収容容器に収容される液体の残量を特定する特定部と、を備え、前記第１電極は、前記収容容器に第１の量以上の液体が収容される場合に、前記収容容器に収容される液体に接触し、前記第２電極は、前記収容容器に前記第１の量よりも多い第２の量以上の液体が収容される場合に、前記収容容器に収容される液体に接触し、前記基準電極は、前記収容容器に前記第１の量の液体が収容される場合に、前記収容容器に収容される液体に接触し、前記第１電極から前記出力回路に至る第１配線経路の抵抗値は、前記第２電極から前記出力回路に至る第２配線経路の抵抗値よりも高い、ことを特徴とする。
【０００６】
また、本発明に係る液体収容装置は、導電性の液体を収容する収容容器と、前記収容容器に収容された基準電極と、前記収容容器に収容された第１電極と、前記収容容器に収容された第２電極と、前記第１電極及び前記第２電極に電気的に接続され、前記第１電極及び前記第２電極からの電気信号に応じた出力信号を出力する出力部と、を備え、前記第１電極は、前記収容容器に第１の量以上の液体が収容される場合に、前記収容容器に収容される液体に接触し、前記第２電極は、前記収容容器に前記第１の量よりも多い第２の量以上の液体が収容される場合に、前記収容容器に収容される液体に接触し、前記基準電極は、前記収容容器に前記第１の量の液体が収容される場合に、前記収容容器に収容される液体に接触し、前記第１電極から前記出力回路に至る第１配線経路の抵抗値は、前記第２電極から前記出力回路に至る第２配線経路の抵抗値よりも高い、ことを特徴とする。
【図面の簡単な説明】
【０００７】
本発明の第１実施形態に係るインクジェットプリンター１００の一例を示す構成図である。
インク収容装置１Aの構成の一例を示す斜視図である。
インク収容装置１Aの構成の一例を示す回路図である。

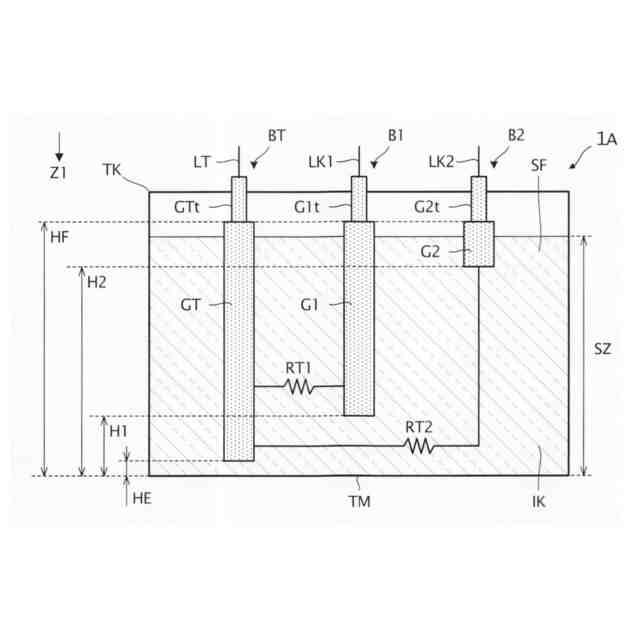

インクタンクＴKの構成の一例を示す説明図である。
インクタンクＴKの構成の一例を示す説明図である。
合成抵抗ＲGの一例を示す回路図である。
合成抵抗ＲGの一例を示す回路図である。
参考例に係るインク収容装置１Wの構成の一例を示す回路図である。
インク液面距離ＳZと合成抵抗ＲGとの関係の一例を示す説明図である。
インク液面距離ＳZと出力信号Ｖoutとの関係の一例を示す説明図である。
抵抗値変化曲線ＣRWの温度変化の一例を示す説明図である。
電位変化曲線ＣVWの温度変化の一例を示す説明図である。
抵抗値変化曲線ＣRAの温度変化の一例を示す説明図である。
電位変化曲線ＣVAの温度変化の一例を示す説明図である。
第２実施形態に係るインク収容装置１Bの構成の一例を示す回路図である。
合成抵抗ＲG-Bの一例を示す回路図である。
合成抵抗ＲG-Bの一例を示す回路図である。
インク液面距離ＳZと合成抵抗ＲGとの関係の一例を示す説明図である。
インク液面距離ＳZと出力信号Ｖoutとの関係の一例を示す説明図である。
抵抗値変化曲線ＣRBの温度変化の一例を示す説明図である。
電位変化曲線ＣVBの温度変化の一例を示す説明図である。
変形例１に係るインク収容装置１Cの構成の一例を示す回路図である。
インクタンクＴK-Wの構成の一例を示す説明図である。
変形例２に係るインク収容装置１Qの構成の一例を示す回路図である。
インク量検出回路２Qの動作の一例を示すタイミングチャートである。
【発明を実施するための形態】
【０００８】
以下、本発明を実施するための形態について図面を参照して説明する。但し、各図において、各部の寸法及び縮尺は、実際のものと適宜に異ならせてある。また、以下に述べる実施の形態は、本発明の好適な具体例であるから、技術的に好ましい種々の限定が付されているが、本発明の範囲は、以下の説明において特に本発明を限定する旨の記載がない限り、これらの形態に限られるものではない。
【０００９】
＜＜１．第１実施形態＞＞
以下、第１実施形態に係るインクジェットプリンター１００について説明する。
【００１０】
＜＜１．１．インクジェットプリンターの概要＞＞
図１は、本実施形態に係るインクジェットプリンター１００の構成の一例を示す説明図である。
（【００１１】以降は省略されています）
