発明の名称印刷装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 15/16 20060101AFI20250616BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】印刷装置の高さを低く抑えつつ媒体の巻き取り品質の低下を抑制する。
【解決手段】印刷部5と、巻取部6と、ステー41と、巻取部6をステー41に対して支持方向において支持するとともに延在方向に移動可能なスライダー部42と、を備え、ステー41は上面41cと支持方向の一方に向く第1面41aと支持方向の他方に向く第2面41bとを有し、スライダー部42は、第1面41aと接触する第1接触部42aと、第2面41bと接触する第2接触部42bと、上面41cと接触する第3接触部42cと、第1面41aまたは第2面41bに押し当ててスライダー部42の延在方向における移動を抑制する移動抑制部44cと、を有し、移動抑制部44cは、巻取部6の自重によるステー41に対する回転モーメントを助長する方向にステー41に対して押し当てられることでスライダー部42の延在方向における移動を抑制する構成となっている印刷装置1。
【選択図】図4
特許請求の範囲【請求項１】
媒体に印刷する印刷部と、
前記媒体が巻回される紙管を前記紙管の軸線方向で挟み込むように支持し、前記媒体を巻き取る巻取部と、
前記巻取部に前記紙管が支持された際の前記軸線方向と平行である延在方向に設けられるステーと、
前記巻取部を前記ステーに対して、鉛直方向及び前記延在方向と交差する支持方向において支持するとともに、前記延在方向に移動可能なスライダー部と、
を備え、
前記ステーは、鉛直上方向に向く上面と、前記支持方向のうちの一方に向く第１面と、前記支持方向のうちの前記第１面とは反対方向に向く第２面と、を有し、
前記スライダー部は、前記第１面と接触する第１接触部と、前記第２面と接触する第２接触部と、前記上面と接触する第３接触部と、前記第１面または前記第２面に押し当てて前記スライダー部の前記延在方向における移動を抑制する移動抑制部と、を有し、
前記移動抑制部は、前記巻取部の自重による前記ステーに対する回転モーメントを助長する方向に前記ステーに対して押し当てられることで前記スライダー部の前記延在方向における移動を抑制する構成となっていることを特徴とする印刷装置。
続きを表示（約 960 文字）【請求項２】
請求項１に記載された印刷装置において、
前記移動抑制部は、前記第１接触部及び前記第２接触部よりも鉛直下方向に位置するとともに、前記第２面に押し当てて前記スライダー部の前記延在方向における移動を抑制し、
前記巻取部は、前記ステーに対して、前記支持方向において前記第１面側に設けられ、
前記第１接触部は、前記第２接触部より鉛直下方向に位置することを特徴とする印刷装置。
【請求項３】
請求項１または２に記載された印刷装置において、
前記スライダー部は、前記移動抑制部を前記支持方向に移動させる操作部を備えることを特徴とする印刷装置。
【請求項４】
請求項１または２に記載された印刷装置において、
前記第１接触部、前記第２接触部及び前記第３接触部の少なくとも１つは、前記ステーに対して接触した状態で従動回転するローラーを有することを特徴とする印刷装置。
【請求項５】
媒体に印刷する印刷部と、
前記媒体が巻回されたロール体の紙管を前記紙管の軸線方向で挟み込むように支持し、前記媒体を前記印刷部に供給する供給部と、
前記供給部に前記紙管が支持された際の前記軸線方向と平行である延在方向に設けられるステーと、
前記供給部を前記ステーに対して、鉛直方向及び前記延在方向と交差する支持方向において支持するとともに、前記延在方向に移動可能なスライダー部と、
を備え、
前記ステーは、鉛直上方向に向く上面と、前記支持方向のうちの一方に向く第１面と、前記支持方向のうちの前記第１面とは反対方向に向く第２面と、を有し、
前記スライダー部は、前記第１面と接触する第１接触部と、前記第２面と接触する第２接触部と、前記上面と接触する第３接触部と、前記第１面または前記第２面に押し当てて前記スライダー部の前記延在方向における移動を抑制する移動抑制部と、を有し、
前記移動抑制部は、前記供給部の自重による前記ステーに対する回転モーメントを助長する方向に前記ステーに対して押し当てられることで前記スライダー部の前記延在方向における移動を抑制する構成となっていることを特徴とする印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷装置に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
従来から、様々な印刷装置が使用されている。このうち、媒体に印刷する印刷部と、媒体が巻回される紙管を軸線方向で挟み込むように支持して媒体を巻き取る巻取部と、を備える印刷装置がある。例えば、特許文献１には、媒体に印刷するヘッドと、媒体が巻回される紙管を軸線方向で挟み込むように支持して媒体を巻き取る巻取軸を備える保持部と、を備え、保持部を角形断面のレール部に対して鉛直上方向に配置している印刷装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１７７４１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の印刷装置は、保持部を角形断面のレール部に対して鉛直上方向に配置しているので、保持部の鉛直方向における高さが高くなり、印刷装置が高さ方向において大きくなる傾向になっていた。そのため、例えば、保持部の巻取軸の配置を、レール部に対して鉛直上方向に配置させる構成からレール部に対して水平方向に配置させる構成などとするように、変えることが考えられる。しかしながら、巻取軸の配置をレール部に対して水平方向に配置させる構成などとすると、レール部を基準に、すなわち、レール部を回転軸として、巻取軸が回転しやすくなるが、紙管を挟み込む一方側の巻取軸と他方側の巻取軸とでは回転量が同じにならない場合がある。そのため、鉛直方向における巻取軸の位置が変化して、幅方向の両端部における媒体の搬送距離のずれや媒体の搬送方向のずれなどが生じ、媒体の巻き取り品質が低下する虞がある。このように、印刷部と巻取部とを備える従来の印刷装置においては、印刷装置の高さを低く抑えつつ媒体の巻き取り品質の低下を抑制することが困難であった。
【課題を解決するための手段】
【０００５】
上記課題を解決するための本発明の印刷装置は、媒体に印刷する印刷部と、前記媒体が巻回される紙管を前記紙管の軸線方向で挟み込むように支持し、前記媒体を巻き取る巻取部と、前記巻取部に前記紙管が支持された際の前記軸線方向と平行である延在方向に設けられるステーと、前記巻取部を前記ステーに対して、鉛直方向及び前記延在方向と交差する支持方向において支持するとともに、前記延在方向に移動可能なスライダー部と、を備え、前記ステーは、鉛直上方向に向く上面と、前記支持方向のうちの一方に向く第１面と、前記支持方向のうちの前記第１面とは反対方向に向く第２面と、を有し、前記スライダー部は、前記第１面と接触する第１接触部と、前記第２面と接触する第２接触部と、前記上面と接触する第３接触部と、前記第１面または前記第２面に押し当てて前記スライダー部の前記延在方向における移動を抑制する移動抑制部と、を有し、前記移動抑制部は、前記巻取部の自重による前記ステーに対する回転モーメントを助長する方向に前記ステーに対して押し当てられることで前記スライダー部の前記延在方向における移動を抑制する構成となっていることを特徴とする。
【０００６】
また、上記課題を解決するための別の本発明の印刷装置は、媒体に印刷する印刷部と、前記媒体が巻回されたロール体の紙管を前記紙管の軸線方向で挟み込むように支持し、前記媒体を前記印刷部に供給する供給部と、前記供給部に前記紙管が支持された際の前記軸線方向と平行である延在方向に設けられるステーと、前記供給部を前記ステーに対して、鉛直方向及び前記延在方向と交差する支持方向において支持するとともに、前記延在方向に移動可能なスライダー部と、を備え、前記ステーは、鉛直上方向に向く上面と、前記支持方向のうちの一方に向く第１面と、前記支持方向のうちの前記第１面とは反対方向に向く第２面と、を有し、前記スライダー部は、前記第１面と接触する第１接触部と、前記第２面と接触する第２接触部と、前記上面と接触する第３接触部と、前記第１面または前記第２面に押し当てて前記スライダー部の前記延在方向における移動を抑制する移動抑制部と、を有し、前記移動抑制部は、前記供給部の自重による前記ステーに対する回転モーメントを助長する方向に前記ステーに対して押し当てられることで前記スライダー部の前記延在方向における移動を抑制する構成となっていることを特徴とする。
【図面の簡単な説明】
【０００７】
本発明の一実施例に係る印刷装置の概略側面断面図。
図１の印刷装置の斜視図。

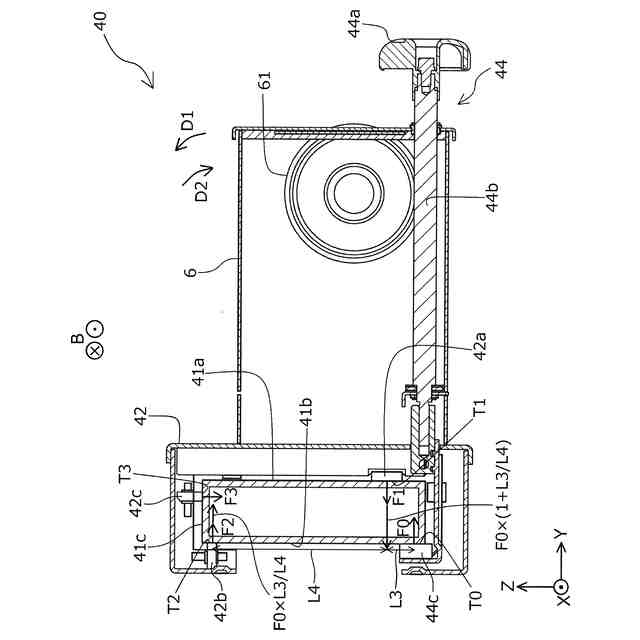

図１の印刷装置の巻取機構周辺を表す側面断面図であって、ステーに対してスライダー部が幅方向Ｂに移動可能な移動可能状態を表す図。

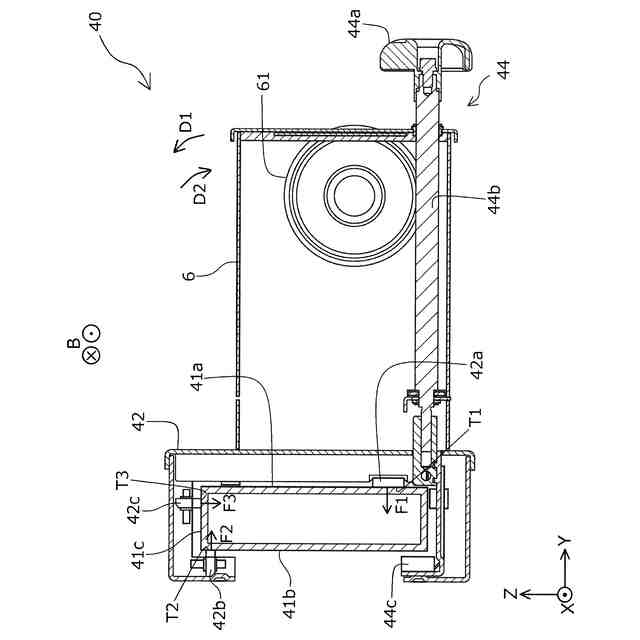

図１の印刷装置の巻取機構周辺を表す側面断面図であって、ステーに対してスライダー部が幅方向Ｂに移動しないように移動を抑制する移動抑制状態を表す図。

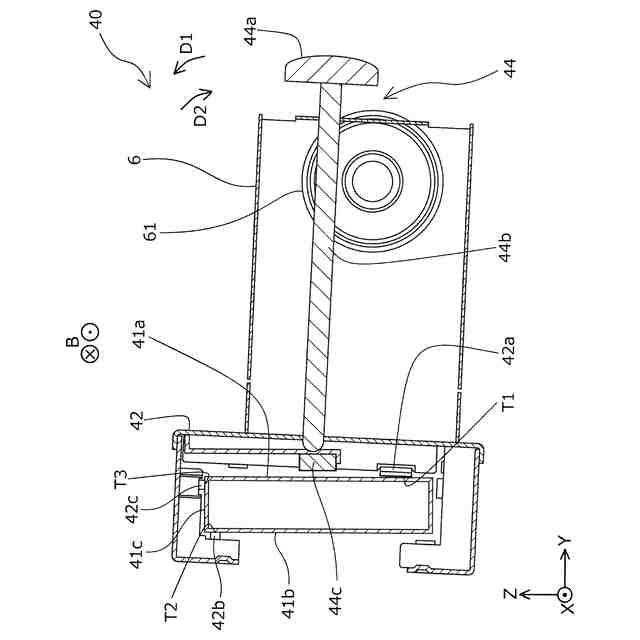

参考例の印刷装置の巻取機構周辺を表す側面断面図であって、ステーに対してスライダー部が幅方向Ｂに移動可能な移動可能状態を表す図。

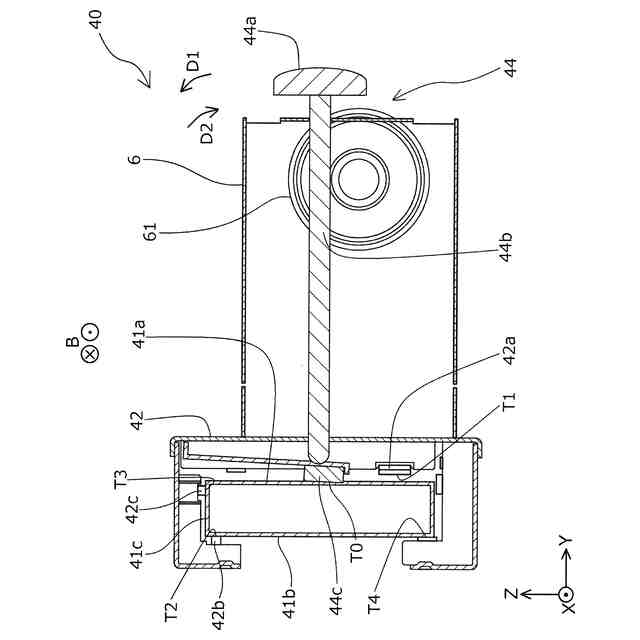

図５の印刷装置の巻取機構周辺を表す側面断面図であって、ステーに対してスライダー部が幅方向Ｂに移動しないように移動を抑制する移動抑制状態を表す図。
【発明を実施するための形態】
【０００８】
最初に、本発明について概略的に説明する。
上記課題を解決するための本発明の第１の態様の印刷装置は、媒体に印刷する印刷部と、前記媒体が巻回される紙管を前記紙管の軸線方向で挟み込むように支持し、前記媒体を巻き取る巻取部と、前記巻取部に前記紙管が支持された際の前記軸線方向と平行である延在方向に設けられるステーと、前記巻取部を前記ステーに対して、鉛直方向及び前記延在方向と交差する支持方向において支持するとともに、前記延在方向に移動可能なスライダー部と、を備え、前記ステーは、鉛直上方向に向く上面と、前記支持方向のうちの一方に向く第１面と、前記支持方向のうちの前記第１面とは反対方向に向く第２面と、を有し、前記スライダー部は、前記第１面と接触する第１接触部と、前記第２面と接触する第２接触部と、前記上面と接触する第３接触部と、前記第１面または前記第２面に押し当てて前記スライダー部の前記延在方向における移動を抑制する移動抑制部と、を有し、前記移動抑制部は、前記巻取部の自重による前記ステーに対する回転モーメントを助長する方向に前記ステーに対して押し当てられることで前記スライダー部の前記延在方向における移動を抑制する構成となっていることを特徴とする。
【０００９】
本態様によれば、延在方向に設けられるステーと、巻取部をステーに対して、鉛直方向及び延在方向と交差する支持方向において支持するとともに、延在方向に移動可能なスライダー部と、を備える。このような構成とすることで、巻取部をステーに対して略水平方向に配置させる構成などとすることができ、印刷装置の高さを低く抑えることができる。また、ステーは、鉛直上方向に向く上面と、支持方向のうちの一方及び他方に向く第１面及び第２面と、を有し、スライダー部は、第１面と接触する第１接触部と、第２面と接触する第２接触部と、上面と接触する第３接触部と、第１面または第２面に押し当ててスライダー部の延在方向における移動を抑制する移動抑制部と、を有する。このような構成とすることで、第１面と第１接触部とを接触させ、第２面と第２接触部とを接触させ、上面と第３接触部とを接触させ、移動抑制部でステーに対してスライダー部を固定することでステーを基準に巻取部が回転することを抑制することができる。そして、移動抑制部は、第１面または第２面に押し当ててスライダー部の延在方向における移動を抑制するとともに、巻取部の自重によるステーに対する回転モーメントを助長する方向にステーに対して押し当てられることでスライダー部の延在方向における移動を抑制する構成となっている。このような構成とすることで、移動抑制部により、ステーに対するスライダー部の延在方向における移動を抑制させる際においても、ステーを基準に巻取部が回転することを効果的に抑制することができる。したがって、印刷装置の高さを低く抑えつつ媒体の巻き取り品質の低下を抑制することができる。
【００１０】
本発明の第２の態様の印刷装置は、第１の態様に従属する態様であって、前記移動抑制部は、前記第１接触部及び前記第２接触部よりも鉛直下方向に位置するとともに、前記第２面に押し当てて前記スライダー部の前記延在方向における移動を抑制し、前記巻取部は、前記ステーに対して、前記支持方向において前記第１面側に設けられ、前記第１接触部は、前記第２接触部より鉛直下方向に位置することを特徴とする。
（【００１１】以降は省略されています）
