公開番号2025089214
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2024005732
出願日2024-01-18
発明の名称高調波抑制機能を備える照明器具
出願人厦門普為光電科技有限公司
代理人個人
主分類H05B 45/36 20200101AFI20250605BHJP(他に分類されない電気技術)
要約【課題】高調波抑制機能を備える照明器具を提供する。
【解決手段】

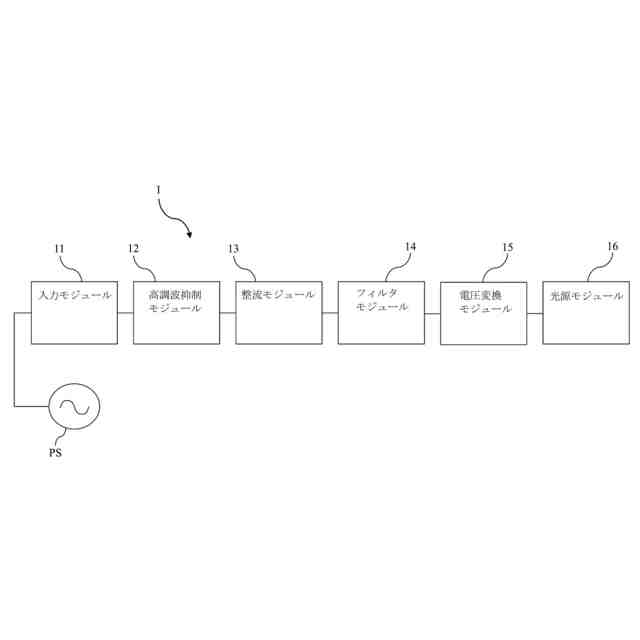

高調波抑制機能を備える照明装置は、入力モジュール、高調波抑制モジュール、整流モジュール、フィルタモジュール、電圧変換モジュール及び光源モジュールを含む。高調波抑制モジュールは入力モジュールに接続される。整流モジュールは、高調波抑制モジュールに接続される。フィルタモジュールは整流モジュールに接続される。電圧変換モジュールはフィルタモジュールに接続される。光源モジュールは電圧変換モジュールに接続される。高調波抑制モジュールは入力モジュールと整流モジュールとの間に配置される。上述の高調波抑制モジュールは、整流モジュールの前に配置され、高調波を効果的に抑制して照明装置の機能モジュールの損傷を防ぐことができる。従って、上述の高調波抑制モジュールは、照明装置の使用寿命を効果的に延ばし、火災等の事故の発生を防止することができる。
【選択図】図1
特許請求の範囲【請求項１】
入力モジュールと、
前記入力モジュールに接続され、インダクタ、コンデンサ及びサーミスタを含む高調波抑制モジュールと、
前記高調波抑制モジュールに接続された整流モジュールと、
前記整流モジュールに接続されたフィルタモジュールと、
前記フィルタモジュールに接続された電圧変換モジュールと、
前記電圧変換モジュールに接続された光源モジュールと、
を備え、
前記高調波抑制モジュールは、前記入力モジュールと前記整流モジュールとの間に配置されることを特徴とする高調波抑制機能を備える照明装置。
続きを表示（約 990 文字）【請求項２】
前記インダクタのインダクタンス値は、１０００ｎＨ～１ｍＨであることを特徴とする請求項１に記載の高調波抑制機能を備える照明装置。
【請求項３】
前記入力モジュールは、ライブ線端子とニュートラル線端子とを含むことを特徴とする請求項１に記載の高調波抑制機能を備える照明装置。
【請求項４】

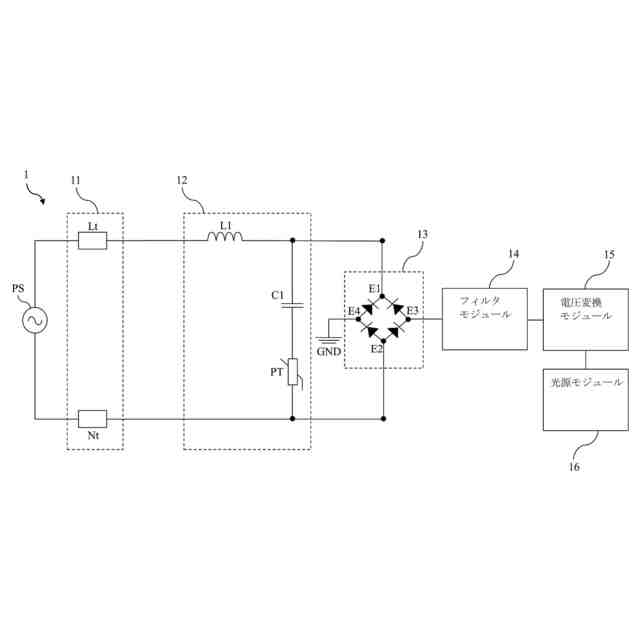

前記インダクタの一端は、前記ライブ線端子に接続され、前記インダクタの他端は、第１ノードに接続され、前記第１ノードは、前記コンデンサの一端及び前記整流モジュールに接続され、前記コンデンサの他端は、前記サーミスタの一端に接続され、前記サーミスタの他端は、第２ノードに接続され、前記第２ノードは、前記ニュートラル線端子及び前記整流モジュールに接続されることを特徴とする請求項３に記載の高調波抑制機能を備える照明装置。
【請求項５】
前記整流モジュールは、第１端子、第２端子、第３端子及び第４端子を有し、前記第１端子は、前記第１ノードに接続され、前記第２端子は、前記第２ノードに接続され、前記第３端子は、前記フィルタモジュールに接続され、前記第４端子は、グランドに接続されることを特徴とする請求項４に記載の高調波抑制機能を備える照明装置。
【請求項６】
前記入力モジュールは、外部電源に接続されることを特徴とする請求項１に記載の高調波抑制機能を備える照明装置。
【請求項７】
前記光源モジュールは、発光ダイオードまたは発光ダイオードアレイであることを特徴とする請求項１に記載の高調波抑制機能を備える照明装置。
【請求項８】

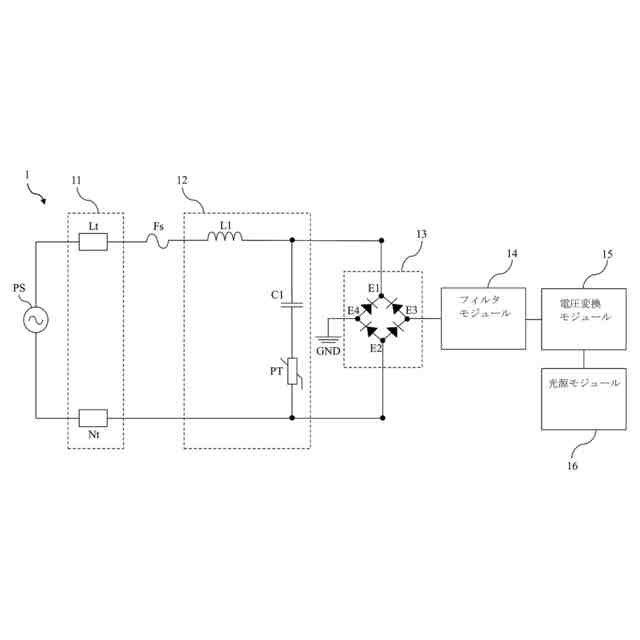

前記高調波抑制モジュールは、ヒューズを介して前記入力モジュールに接続されることを特徴とする請求項１記載の高調波抑制機能を備える照明装置。
【請求項９】
前記電圧変換モジュールは、昇圧コンバータ、降圧コンバータ、昇圧／降圧コンバータまたはフライバックコンバータであることを特徴とする請求項１に記載の高調波抑制機能を備える照明装置。
【請求項１０】
前記電圧変換モジュールは、昇圧コンバータ、降圧コンバータ、昇圧／降圧コンバータ及びフライバックコンバータのいずれか２つ以上の組み合わせである請求項１に記載の高調波抑制機能を備える照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明装置、特に高調波抑制機能を備える照明装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
工業生産の要求を満たすため、多数の大型機器が電力網に接続された後、電力網の品質に深刻な影響を及ぼし、高周波高調波の発生を招き、電力網の波形を酷く歪ませ、深刻な高調波の重畳現象を発生する。高周波がフィルタコンデンサを通過すると、ヒューズの溶断を招く可能性がある。同時に、照明装置の駆動器も高周波高調波の影響を長時間にわたって受けるため、使用寿命の低下を招く。また、高周波高調波によってコンデンサの温度が上昇し、火災などの事故につながる可能性もある。
【０００３】
一部の従来の高調波抑制回路は、通常、入力端にインダクタを使用して高調波抑制効果を実現する。しかし、このような体積が大きく且つ高いインダクタンス値を有するインダクタは、コストが大幅に増加し、放射と伝導の要件を満たすことができない。
【０００４】
一部の従来の高調波抑制回路は、整流器の前のすべてのコンデンサを整流器の後に移動させることにより、高調波干渉をある程度抑制することができる。ただし、高周波高調波が整流器を通過すると、整流器のダイオードが過熱によって破壊される可能性がある。
【０００５】
また、一部の従来の高調波抑制回路は、アクティブフィルタを使用して高調波を除去するが、これは、コストを大幅に増加させる。
【０００６】
中国特許出願公開第１１０８２９８０９号明細書及び米国特許出願公開第２０１０００５２４３２号明細書は、いずれも高調波抑制技術を開示しているが、依然として従来技術の問題を効果的に解決できていない。
【先行技術文献】
【特許文献】
【０００７】
中国特許出願公開第１１０８２９８０９号明細書
米国特許出願公開第２０１０００５２４３２号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明の目的は、高調波抑制機能を備える照明器具を提供することである。
【課題を解決するための手段】
【０００９】
本発明の一実施形態に基づき、入力モジュール、高調波抑制モジュール、整流モジュール、フィルタモジュール、電圧変換モジュール及び光源モジュールを含む高調波抑制機能を備える照明装置を提供する。高調波抑制モジュールは、入力モジュールに接続される。整流モジュールは、高調波抑制モジュールに接続される。フィルタモジュールは、整流モジュールに接続される。電圧変換モジュールは、フィルタモジュールに接続される。光源モジュールは、電圧変換モジュールに接続される。ここでは、高調波抑制モジュールは、入力モジュールと整流モジュールとの間に配置される。上述の高調波抑制モジュールは、整流モジュールの前に配置され、高周波高調波を効果的に抑制して照明装置の機能モジュールの損傷を防ぐことができる。したがって、上述の高調波抑制モジュールは、照明装置の使用寿命を効果的に延ばし、火災などの事故の発生を防止することができる。
【００１０】
本発明の一改良として、インダクタのインダクタンス値は、１０００ｎＨ～１ｍＨである。
（【００１１】以降は省略されています）
