公開番号2025089262
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2024190209
出願日2024-10-30
発明の名称駆動効率を向上させる多段チップ給電機構を有する照明装置
出願人厦門普為光電科技有限公司
代理人AIPPAY弁理士法人
主分類H05B 45/34 20200101AFI20250605BHJP(他に分類されない電気技術)
要約【課題】駆動効率を向上させる多段チップ給電機構を有する照明装置を提供する。
【解決手段】
照明装置は、発光モジュール、整流モジュール、予備起動モジュール、力率補正モジュール、電圧変換モジュール及び補助電源モジュールを含む。整流モジュールは、整流電圧を生成する。予備起動モジュールは、整流電圧を受信して起動状態に入り、整流電圧を予備起動電圧に変換する。力率補正モジュールは、予備起動電圧を受信して起動状態に入り、整流電圧を補正電圧に変換する。電圧変換モジュールは、電圧抽出ユニットを含む。電圧変換モジュールは、補正電圧を、発光モジュールを駆動するための駆動電圧に変換し、電圧抽出ユニットは、デフォルト変換比に従って駆動電圧を出力電圧に変換する。補助電源モジュールは、出力電圧を動作電圧に変換し、力率補正モジュールを駆動する。力率補正モジュールが動作電圧で駆動された後、予備起動モジュールは閉状態に入る。

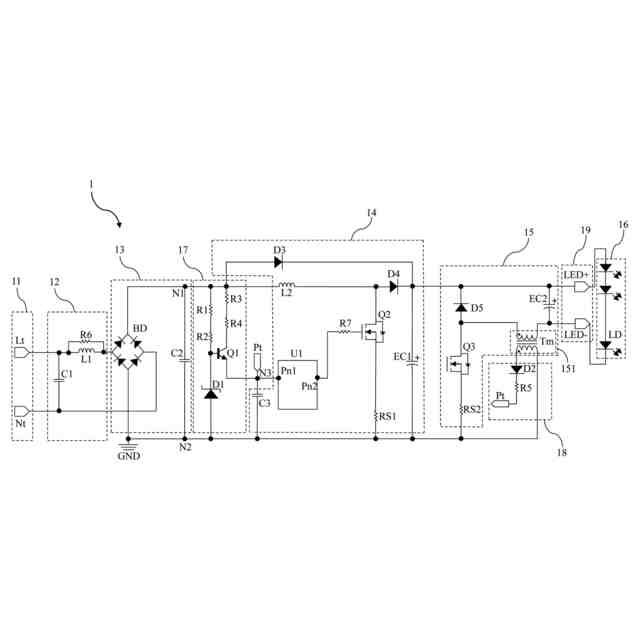

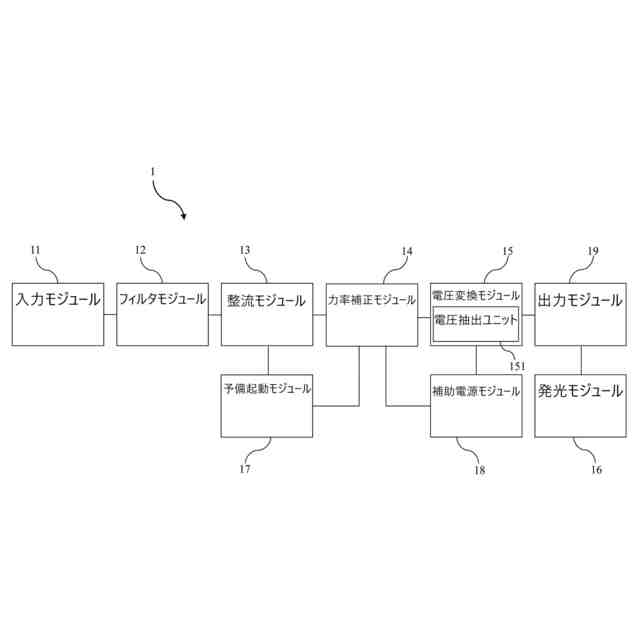

【選択図】図1
特許請求の範囲【請求項１】
発光モジュールと、
整流電圧を生成する整流モジュールと、
前記整流電圧を受信して起動状態に入り、前記整流電圧を予備起動電圧に変換する予備起動モジュールと、
前記予備起動電圧を受信して起動状態に入り、前記整流電圧を補正電圧に変換する力率補正モジュールと、
前記補正電圧を、前記発光モジュールを駆動するための駆動電圧に変換する電圧抽出ユニットを含み、前記電圧抽出ユニットは、デフォルト変換比に従って前記駆動電圧を出力電圧に変換する電圧変換モジュールと、
前記出力電圧を、前記力率補正モジュールを駆動するための動作電圧に変換する補助電源モジュールと、
を備え、
前記力率補正モジュールは、前記動作電圧によって駆動された後、前記予備起動モジュールは、閉状態に入ることを特徴とする駆動効率を向上させる多段チップ給電機構を有する照明装置。
続きを表示（約 1,200 文字）【請求項２】
前記電圧抽出ユニットは、変圧器であることを特徴とする請求項１に記載の駆動効率を向上させる多段チップ給電機構を有する照明装置。
【請求項３】
前記予備起動モジュールは、第１抵抗、第２抵抗、第３抵抗、第４抵抗、第１スイッチ及び第１ダイオードを含み、前記第１抵抗の一端は、第１ノードに接続され、前記第１抵抗の他端は、前記第２抵抗の一端に接続され、前記第２抵抗の他端は、前記第１スイッチ及び第１ダイオードの負極に接続され、前記第１ダイオードの正極は、第２ノードに接続され、前記第３抵抗の一端は、前記第１ノードに接続され、前記第３抵抗の他端は、前記第４抵抗の一端に接続され、前記第４抵抗の他端は、前記第１スイッチの第２端子に接続され、前記第１スイッチの第３端子は、第３ノードに接続され、前記第１ノード及び前記第２ノードは、それぞれ前記整流モジュールの２つの出力端子に接続され、前記第３ノードは、前記力率補正モジュールの電源供給ピンに接続されることを特徴とする請求項１に記載の駆動効率を向上させる多段チップ給電機構を有する照明装置。
【請求項４】
前記第２ノードは、更にグランドに接続されることを特徴とする請求項３に記載の駆動効率を向上させる多段チップ給電機構を有する照明装置。
【請求項５】
前記補助電源モジュールは、第２ダイオード、第５抵抗及び動作電圧出力端子を含み、前記第２ダイオードの正極は、前記電圧抽出ユニットに接続され、前記第２ダイオードの負極は、前記第５抵抗の一端に接続され、前記第５抵抗の他端は、前記動作電圧出力端に接続され、前記動作電圧出力端は、前記第３ノード接続に接続されることを特徴とする請求項３に記載の駆動効率を向上させる多段チップ給電機構を有する照明装置。
【請求項６】
外部電源及び前記整流モジュールに接続されるフィルタモジュールを更に備えることを特徴とする請求項１に記載の駆動効率を向上させる多段チップ給電機構を有する照明装置。
【請求項７】
入力モジュールを更に備え、前記フィルタモジュールは、前記入力モジュールを介して外部電源に接続されることを特徴とする請求項１に記載の駆動効率を向上させる多段チップ給電機構を有する照明装置。
【請求項８】
前記フィルタモジュールと前記入力モジュールとの間に設置される保護モジュールを更に備えることを特徴とする請求項７に記載の駆動効率を向上させる多段チップ給電機構を有する照明装置。
【請求項９】
前記力率補正モジュールは、アクティブ力率補正回路であることを特徴とする請求項１に記載の駆動効率を向上させる多段チップ給電機構を有する照明装置。
【請求項１０】
前記電圧変換モジュールは、降圧コンバータ、昇圧コンバータ、昇圧／降圧コンバータ又はフライバックコンバータであることを特徴とする請求項１に記載の駆動効率を向上させる多段チップ給電機構を有する照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明装置に関し、特に、駆動効率を向上させる多段チップ給電機構を有する照明装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
発光ダイオード照明技術の絶え間ない改良に伴って、高品質の発光ダイオード駆動電源の必要も益々高まっている。アクティブ力率補正（ＡＰＦＣ）回路と降圧(buck)コンバータを組み合わせることで、入力電圧の変化が照明装置によって生成される光に影響を与えるのを防ぐとともに、ちらつきを効果的に排除することができる。したがって、アクティブ力率補正（ＡＰＦＣ）回路と降圧(buck)コンバータの組み合わせが益々広く使用されるようになってきている。しかし、発光ダイオードの光効率が高くなるにつれ、安定した光束を確保するために駆動電源の電力は、徐々に低下していく。しかし、駆動電源の電力の低下に伴い、駆動チップ自体の給電損失の問題も注目されている。
【０００３】
従来の駆動電源は、入力電圧の範囲が広い製品に応用される時、駆動チップに給電する電圧差が大きいため、損失も大きくなる。また、周波数が変化する時、駆動チップに給電する電圧の変動も大きくなり、損失が更に大きくなる。上記要因は、直接駆動チップの過熱を招くだけでなく、その信頼性にも影響を及ぼす。
【０００４】
中国特許出願公開第１１６６８５０２２号明細書及び中国特許出願公開第２０１３２８１５２号明細書は、いずれも改良された回路構造を開示しているが、依然として従来技術の問題を効果的に解決できていない。
【先行技術文献】
【特許文献】
【０００５】
中国特許出願公開第１１６６８５０２２号明細書
中国特許出願公開第２０１３２８１５２号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、駆動効率を向上させる多段チップ給電機構を有する照明装置を提供することである。
【課題を解決するための手段】
【０００７】
本発明は、発光モジュール、整流モジュール、予備起動モジュール、力率補正モジュール、電圧変換モジュール及び補助電源モジュールを含む、駆動効率を向上させる多段チップ給電機構を有する照明装置を提供する。整流モジュールは、整流電圧を生成する。予備起動モジュールは、整流電圧を受信して起動状態に入り、整流電圧を予備起動電圧に変換する。力率補正モジュールは、予備起動電圧を受信して起動状態に入り、整流電圧を補正電圧に変換する。電圧変換モジュールは、電圧抽出ユニットを含む。電圧変換モジュールは、補正電圧を、発光モジュールを駆動するための駆動電圧に変換し、電圧抽出ユニットは、デフォルト変換比に従って駆動電圧を出力電圧に変換する。補助電源モジュールは、出力電圧を動作電圧に変換し、力率補正モジュールを駆動する。力率補正モジュールが動作電圧で駆動された後、予備起動モジュールは閉状態に入る。
【０００８】
本発明の一改良として、電圧抽出ユニットは、変圧器である。
【０００９】
本発明の一改良として、予備起動モジュールは、第１抵抗、第２抵抗、第３抵抗、第４抵抗、第１スイッチ及び第１ダイオードを含む。第１抵抗の一端は、第１ノードに接続され、第１抵抗の他端は、第２抵抗の一端に接続される。第２抵抗の他端は、第１スイッチの第１端及び第１ダイオードの負極に接続される。第１ダイオードの正極は、第２ノードに接続される。第３抵抗の一端は、第１ノードに接続され、第３抵抗の他端は、第４抵抗の一端に接続される。第４抵抗の他端は、第１スイッチの第２端子に接続され、第１スイッチの第３端子は、第３ノードに接続される。第１ノード及び第２ノードは、それぞれ整流モジュールの２つの出力端子に接続され、第３ノードは、力率補正モジュールの電源供給ピンに接続される。
【００１０】
本発明の一改良として、第２ノードは、更にグランドに接続される。
