公開番号2025129122
公報種別公開特許公報(A)
公開日2025-09-04
出願番号2025000040
出願日2025-01-06
発明の名称定照度照明制御装置及びその方法
出願人厦門普為光電科技有限公司
代理人AIPPAY弁理士法人
主分類H05B 47/11 20200101AFI20250828BHJP(他に分類されない電気技術)
要約【課題】定照度照明制御装置及びその方法を提供する。
【解決手段】

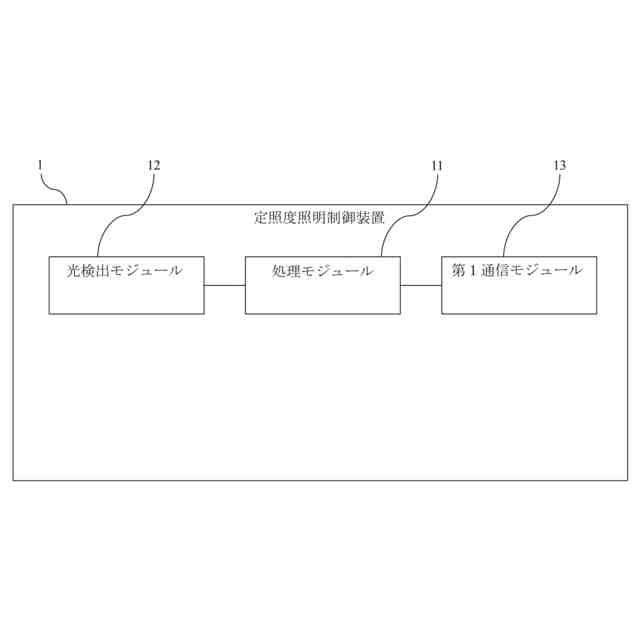

定照度照明制御装置は光検出モジュールと処理モジュールを含む。光検出モジュールはターゲット領域の照度を検出し、ターゲット領域の照度は照明装置で提供する。処理モジュールは信号レジスタを含み、ターゲット領域の照度に対応する調光信号を信号レジスタに保存し、調光信号の元値とする。処理モジュールは調光信号追跡プログラムを実行し、ターゲット領域の照度をターゲット照度と比較して照度差信号を生成し、照度差信号に基づき照明補正ステップ長を計算して照明補正ステップ長を低減し、照明補正ステップ長に基づきリアルタイム調光信号を生成し、照明装置に送信して調光し、処理モジュールはリアルタイム調光信号を信号レジスタに保存し、調光信号の元値を置き換え、ターゲット領域の照度がターゲット照度と実質的に等しくなるまで調光信号追跡プログラムを繰り返し実行する。
【選択図】図1
特許請求の範囲【請求項１】
ターゲット領域の照度を検出し、前記ターゲット領域の照度は、照明装置によって提供される光検出モジュールと、
信号レジスタを含み、前記ターゲット領域の照度に対応する調光信号を前記信号レジスタに保存し、調光信号の元値とする処理モジュールと、
を含み、
前記処理モジュールは、調光信号追跡プログラムを実行して、前記ターゲット領域の照度をターゲット照度と比較して照度差信号を生成し、前記照度差信号に基づいて照明補正ステップ長を計算して前記照明補正ステップ長を低減し、前記照明補正ステップ長に基づいてリアルタイム調光信号を生成し、前記リアルタイム調光信号を前記照明装置に送信して調光を行い、前記処理モジュールは、前記リアルタイム調光信号を前記信号レジスタに保存し、前記調光信号の元値を置き換え、前記ターゲット領域の照度が前記ターゲット照度と実質的に等しくなるまで前記調光信号追跡プログラムを繰り返し実行することを特徴とする定照度照明制御装置。
続きを表示（約 1,800 文字）【請求項２】
前記照度差信号が第１閾値よりも大きい場合、前記照度補正ステップ長は、第１ステップ長であり、前記照度差信号が第１閾値よりも小さいが、第２閾値よりも大きい場合、前記照度補正ステップ長は、第２ステップ長であり、前記照度差信号が前記第２閾値よりも小さいが第３閾値よりも大きい場合、前記照明補正ステップ長は、第３ステップ長であり、前記照度差信号が前記第３閾値と前記ターゲット領域の照度と間の差値よりも小さい場合、前記照明補正ステップ長は、第４ステップであることを特徴とする請求項１に記載の定照度照明制御装置。
【請求項３】
前記第１ステップ長は、前記第２ステップ長よりも大きく、前記第２ステップ長は、前記第３ステップ長よりも大きく、前記第３ステップ長は、前記第４ステップ長よりも大きいことを特徴とする請求項２に記載の定照度照明制御装置。
【請求項４】
前記第１ステップ長は、前記第２ステップ長の１．１～１．６倍であり、前記第２ステップ長は、前記第３ステップ長の１．２～２倍であり、前記第３ステップ長は、前記第４ステップ長の２．５倍～６．５倍であることを特徴とする請求項２に記載の定照度照明制御装置。
【請求項５】
前記ターゲット領域の照度が前記ターゲット照度に実質的に等しい場合、前記照明装置は、自動調整モードを実行し、前記ターゲット領域の照度と前記ターゲット照度の照度差値をプリセット差値よりも小さく維持することを特徴とする請求項１に記載の定照度照明制御装置。
【請求項６】

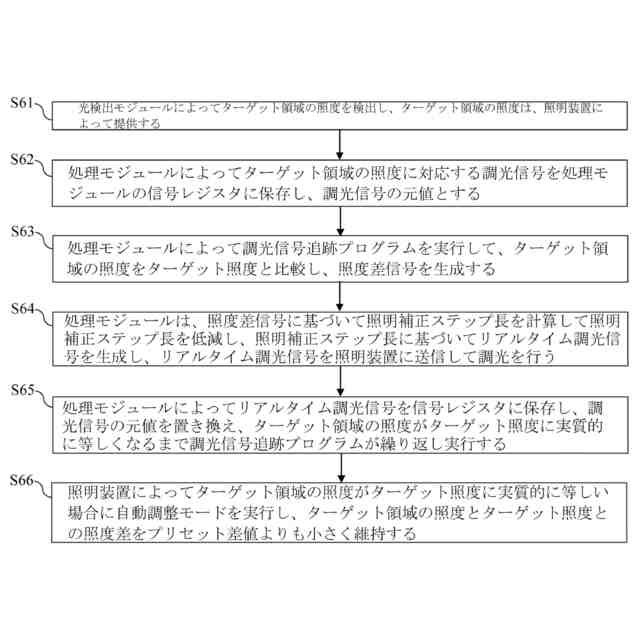

光検出モジュールによってターゲット領域の照度を検出し、前記ターゲット領域の照度は、照明装置によって提供する工程と、
処理モジュールによって前記ターゲット領域の照度に対応する調光信号を前記処理モジュールの信号レジスタに保存し、調光信号の元値とする工程と、
前記処理モジュールによって調光信号追跡プログラムを実行して、前記ターゲット領域の照度をターゲット照度と比較し、照度差信号を生成する工程と、
前記処理モジュールは、前記照度差信号に基づいて照明補正ステップ長を計算して前記照明補正ステップ長を低減し、前記照明補正ステップ長に基づいてリアルタイム調光信号を生成し、リアルタイム調光信号を前記照明装置に送信して調光を行う工程と、
前記処理モジュールによって前記リアルタイム調光信号を前記信号レジスタに保存し、前記調光信号の元値を置き換え、前記ターゲット領域の照度が前記ターゲット照度に実質的に等しくなるまで調光信号追跡プログラムが繰り返し実行する工程と、
を含むことを特徴とする定照度照明制御方法。
【請求項７】
前記照度差信号が第１閾値よりも大きい場合、前記照度補正ステップ長は、第１ステップ長であり、前記照度差信号が第１閾値よりも小さいが、前記照度差信号が第１閾値よりも大きい場合、前記照度補正ステップ長は、第２ステップであり、前記照度差信号が前記第２閾値よりも小さいが、第３閾値よりも大きい場合、前記照明補正ステップ長は、第３ステップ長であり、前記照度差信号が前記第３閾値と前記ターゲット照度との間の差値よりも小さい場合、前記照明補正ステップ長は、第４ステップ長であることを特徴とする請求項６に記載の定照度照明制御方法。
【請求項８】
前記第１ステップ長は、前記第２ステップ長よりも大きく、前記第２ステップ長は、前記第３ステップ長よりも大きく、前記第３ステップ長は、前記第４ステップ長よりも大きいことを特徴とする請求項７に記載の定照度照明制御方法。
【請求項９】
前記第１ステップ長は、前記第２ステップ長の１．１～１．６倍であり、前記第２ステップ長は、前記第３ステップ長の１．２～２倍であり、前記第３ステップ長は、前記第４ステップ長の２．５～６．５倍であることを特徴とする請求項７に記載の定照度照明制御方法。
【請求項１０】
前記照明装置によって、前記ターゲット領域の照度が前記ターゲット照度に実質的に等しい場合、自動調整モードを実行し、前記ターゲット領域の照度と前記ターゲット照度の照度差値をプリセット差値よりも小さく維持する工程を更に含むことを特徴とする請求項６に記載の定照度照明制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明制御装置、特に定照度照明制御装置に関する。本発明は、その装置の定照度照明制御方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
科学技術の進歩に伴い、インテリジェント照明の分野も急速に発展しており、省エネ照明、健康照明及びパーソナライズされた照明など、各種異なる新しい応用が出現している。空間に更なる想像力と美しさを与えるために、各種定照度照明の解決案も登場している。従来の定照度照明の解決案は、主に照明装置に取り付けられたセンサによって調光制御を行っている。しかし、環境要因やその他の要因の影響により、定照度照明の解決案は、依然としてターゲット領域に定照度を安定して効果的に維持させることができておらず、実際の応用の必要を満たすことができない。
【０００３】
中国特許出願公開第１０１１２４８５３号明細書及び中国特許出願公開第１１１５１１０７１号明細書は、いずれも改良された調光技術を開示しているが、依然として上記問題を効果的に解決できていない。
【先行技術文献】
【特許文献】
【０００４】
中国特許出願公開第１０１１２４８５３号明細書
中国特許出願公開第１１１５１１０７１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、定照度照明制御装置及びその方法を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、光検出モジュール及び処理モジュールを含む定照度照明制御装置を提供する。光検出モジュールは、ターゲット領域の照度を検出し、ターゲット領域の照度は、照明装置によって提供される。処理モジュールは、信号レジスタを含み、ターゲット領域の照度に対応する調光信号を信号レジスタに保存し、調光信号の元値とする。処理モジュールは、調光信号追跡プログラムを実行して、ターゲット領域の照度をターゲット照度と比較して照度差信号を生成し、照度差信号に基づいて照明補正ステップ長を計算して照明補正ステップ長を低減し、照明補正ステップ長に基づいてリアルタイム調光信号を生成し、リアルタイム調光信号を照明装置に送信して調光を行い、処理モジュールは、リアルタイム調光信号を信号レジスタに保存し、調光信号の元値を置き換え、ターゲット領域の照度がターゲット照度と実質的に等しくなるまで調光信号追跡プログラムを繰り返し実行する。
【０００７】
本発明の一改良として、照度差信号が第１閾値よりも大きい場合、照度補正ステップ長は、第１ステップ長である。照度差信号が第１閾値よりも小さいが、第２閾値よりも大きい場合、照度補正ステップ長は、第２ステップ長である。照度差信号が第２閾値よりも小さいが第３閾値よりも大きい場合、照明補正ステップ長は、第３ステップ長である。照度差信号が第３閾値とターゲット領域の照度と間の差値よりも小さい場合、照明補正ステップ長は、第４ステップである。
【０００８】
本発明の一改良として、第１ステップ長は、第２ステップ長よりも大きい。第２ステップ長は、第３ステップ長よりも大きい。第３ステップ長は、第４ステップ長よりも大きい。
【０００９】
本発明の一改良として、第１ステップ長は、第２ステップ長の１．１～１．６倍である。第２ステップ長は、第３ステップ長の１．２～２倍である。第３ステップ長は、第４ステップ長の２．５倍～６．５倍である。
【００１０】
本発明の一改良として、ターゲット領域の照度がターゲット照度に実質的に等しい場合、照明装置は、自動調整モードを実行し、ターゲット領域の照度とターゲット照度の照度差値をプリセット差値よりも小さく維持する。
（【００１１】以降は省略されています）
