発明の名称残光防止機能を備えた発光ダイオード照明装置
出願人厦門普為光電科技有限公司
代理人個人
主分類H05B 45/30 20200101AFI20241204BHJP(他に分類されない電気技術)
要約【課題】残光防止機能を備えた発光ダイオード照明装置を提供する。
【解決手段】
残光防止機能を備えた発光ダイオード照明装置は、共通陽極、共通陰極及び発光ダイオード照明モジュールを含む。共通陽極は、外部電源の正極に接続される。共通陰極は、外部電源の負極に接続される。発光ダイオード照明モジュールは、一端が共通陽極に接続され、他端が共通陰極に接続される。発光ダイオード照明モジュールは、互いに接続された複数の発光ダイオード照明ユニットを含み、各発光ダイオード照明ユニットは、光源及びコンデンサを含み、光源は、コンデンサと並列に接続される。この回路設計は、残光防止機能を実現し、発光ダイオード照明装置の残光現象を排除することができる。

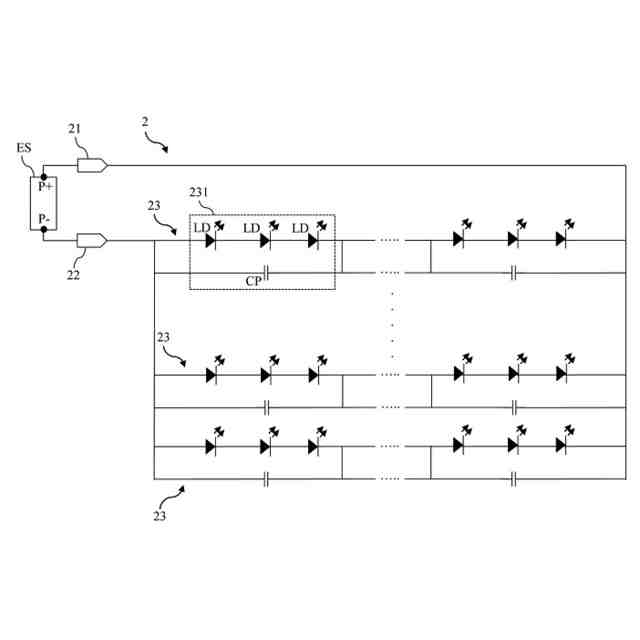

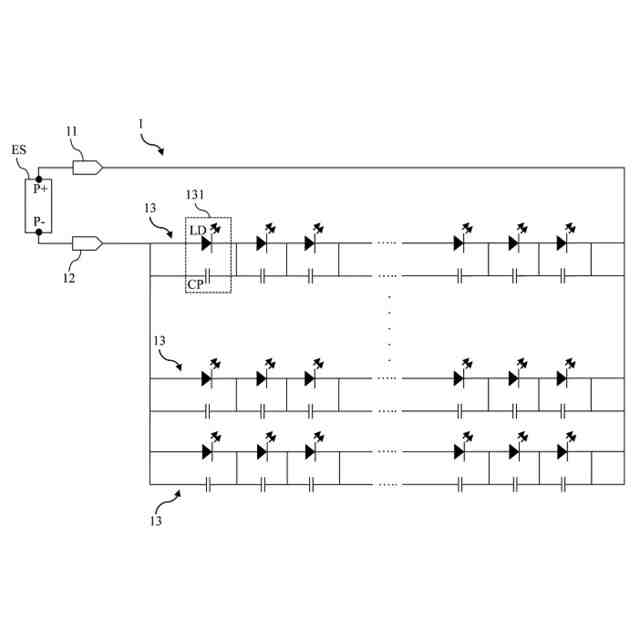

【選択図】図1
特許請求の範囲【請求項１】
外部電源の正極に接続される共通陽極と、
前記外部電源の負極に接続される共通陰極と、
一端が前記共通陽極に接続され、他端が前記共通陰極に接続される発光ダイオード照明モジュールと、
を含み、
前記発光ダイオード照明モジュールは、互いに接続された複数の発光ダイオード照明ユニットを含み、各前記発光ダイオード照明ユニットは、光源及びコンデンサを含み、前記光源は、前記コンデンサと並列に接続されることを特徴とする残光防止機能を備えた発光ダイオード照明装置。
続きを表示（約 730 文字）【請求項２】
前記光源は、互いに接続された複数の発光ダイオードであることを特徴とする請求項１に記載の残光防止機能を備えたダイオード照明装置。
【請求項３】
前記コンデンサの容量性リアクタンスは、前記複数の発光ダイオードの導通インピーダンスよりも小さいことを特徴とする請求項２に記載の残光防止機能を備えたダイオード照明装置。
【請求項４】
前記光源の前記複数の発光ダイオードの数は偶数であることを特徴とする請求項２に記載の残光防止機能を備えたダイオード照明装置。
【請求項５】
前記光源の前記複数の発光ダイオードの数は奇数であることを特徴とする請求項２に記載の残光防止機能を備えたダイオード照明装置。
【請求項６】
前記光源は、発光ダイオードであることを特徴とする請求項１に記載の残光防止機能を備えたダイオード照明装置。
【請求項７】
前記コンデンサの容量性リアクタンスは、前記発光ダイオードの導通インピーダンスよりも小さいことを特徴とする請求項６に記載の残光防止機能を備えたダイオード照明装置。
【請求項８】
前記コンデンサは、チップコンデンサであることを特徴とする請求項１に記載の残光防止機能を備えたダイオード照明装置。
【請求項９】
前記外部電源は、商用電源であることを特徴とする請求項１に記載の残光防止機能を備えたダイオード照明装置。
【請求項１０】
前記発光ダイオード照明モジュールの前記複数の発光ダイオード照明ユニットの数が３より大きいことを特徴とする請求項１に記載の残光防止機能を備えたダイオード照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、発光ダイオード照明装置に関し、特に残光防止機能を備えた発光ダイオード照明装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
発光ダイオード照明装置は、低消費電力、長寿命、高輝度、環境保護という利点があるため、さまざまな建物に広く応用されている。しかし、従来の発光ダイオード照明装置には、依然として改善すべき多くの欠点がある。例えば、従来の発光ダイオード照明装置は、消灯後に明らかな残光が残る。
【０００３】
また、調光機能又は色温度調整機能を備えた発光ダイオード照明装置（植物ライトなど）は、複数の照明モジュールを備えている場合がある。ユーザが１つ（又は複数）の照明モジュールをオフにすると、その照明モジュールも残光現象を生成し、完全にオフにできないことがわかる。
【０００４】
従来の解決策の１つは、Ｙコンデンサを使用せずに絶縁電源を使用することであるが、電磁両立性（ＥＭＣ）回路は、発光ダイオード照明装置のコストを増加させる。従来の解決策の１つは、発光ダイオードを抵抗器と並列に接続することであり、それにより発光ダイオード照明装置の効率の低下を招く。従来の解決策の１つは、リレーを使用することであるが、これも発光ダイオード照明装置のコストを増加させ、発光ダイオード照明装置の内部スペースを占有する。
【０００５】
中国特許出願公開第１１３３１６２８４号明細書、中国特許第１０４９６９６６３号明細書は、何れも残光防止機能を備えた回路を公開しているが、依然として従来技術における上述の技術的問題を効果的に解決することができていない。
【先行技術文献】
【特許文献】
【０００６】
中国特許出願公開第１１３３１６２８４号明細書
中国特許第１０４９６９６６３号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明の目的は、残光防止機能を備えた発光ダイオード照明装置を提供することである。
【課題を解決するための手段】
【０００８】
本発明の一実施形態に基づき、共通陽極、共通陰極及び発光ダイオード照明モジュールを含む残光防止機能を備えた発光ダイオード照明装置を提供する。共通陽極は、外部電源の正極に接続される。共通陰極は、外部電源の負極に接続される。発光ダイオード照明モジュールは、一端が共通陽極に接続され、他端が共通陰極に接続される。発光ダイオード照明モジュールは、互いに接続された複数の発光ダイオード照明ユニットを含み、各発光ダイオード照明ユニットは、光源及びコンデンサを含み、光源は、コンデンサと並列に接続される。
【０００９】
一実施形態において、光源は、互いに接続された複数の発光ダイオードである。
【００１０】
一実施形態において、コンデンサの容量性リアクタンスは、複数の発光ダイオードの導通インピーダンスよりも小さい。
（【００１１】以降は省略されています）
