公開番号2025100290
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024080550
出願日2024-05-16
発明の名称故障検出及びセルフロック制御機能を備えた照明器具
出願人厦門普為光電科技有限公司
代理人個人
主分類H05B 47/23 20200101AFI20250626BHJP(他に分類されない電気技術)
要約【課題】故障検出及びセルフロック制御機能を備えた照明装置を提供する。
【解決手段】

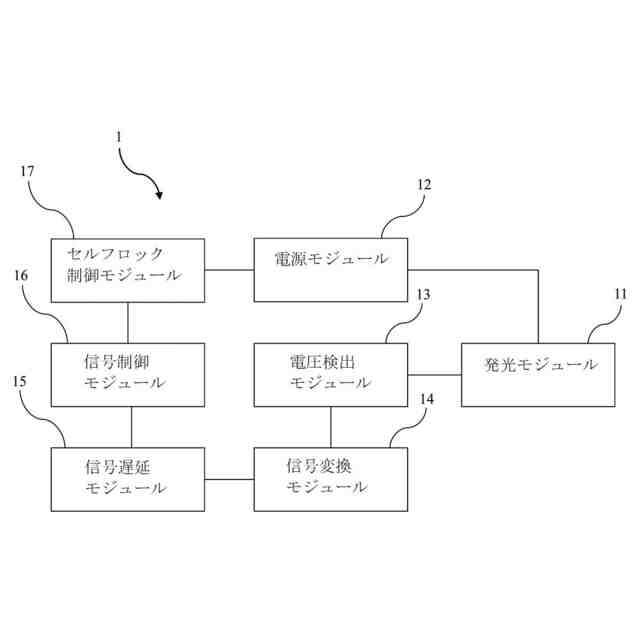

故障検出及びセルフロック制御機能を備えた照明装置は、発光モジュールと、電源モジュールと、電圧検出モジュールと、信号変換モジュールと、セルフロック制御モジュールと、信号制御モジュールと、を含む。電源モジュールは、発光モジュールを駆動する。電圧検出モジュールは、発光モジュールの駆動電圧を検出し、検出信号を生成する。信号変換モジュールは、検出信号を動作状態信号に変換する。セルフロック制御モジュールは、電源モジュールを制御する。信号制御モジュールは、動作状態信号に従ってセルフロック制御モジュールを制御する。信号制御モジュールは、動作状態信号が異常状態にある時にセルフロック制御モジュールを起動し、セルフロック制御モジュールが電源モジュールを制御して発光モジュールの駆動を停止し、セルフロック状態に入らせる。
【選択図】図1
特許請求の範囲【請求項１】
発光モジュールと、
前記発光モジュールを駆動する電源モジュールと、
前記発光モジュールの駆動電圧を検出し、検出信号を生成する電圧検出モジュールと、
前記検出信号を動作状態信号に変換し、光結合器を含む信号変換モジュールと、
信号遅延モジュールと、
前記電源モジュールを制御するセルフロック制御モジュールと、
前記信号遅延モジュールを介して前記動作状態信号を前記信号制御モジュールに送信し、前記動作状態信号に従って前記セルフロック制御モジュールを制御する信号制御モジュールと、
を備え、

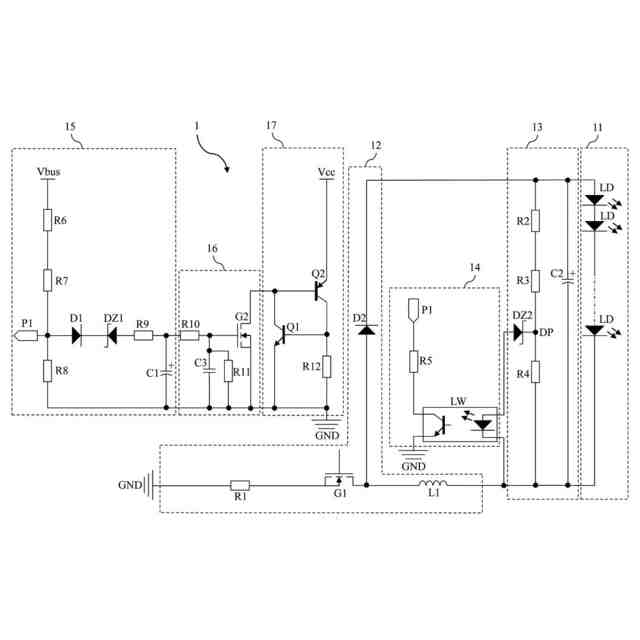

前記信号変換モジュールは、動作状態検出ノードを有し、前記動作状態検出ノードは、前記信号遅延モジュール及び定電圧源に接続され、前記動作状態信号を提示し、前記信号変換モジュールの前記光結合器の２つの出力端は、それぞれ前記動作状態検出ノード及び接地点に接続され、前記光結合器は、前記検出信号が閾値よりも大きい場合にオンとなり、前記動作状態検出ノード及び前記接地点に低電位であり且つ正常状態を表す前記動作状態信号を生成させ、前記光検出器は、前記検出信号が閾値よりも低い場合にオフになり、前記動作状態検出ノード及び接地点を切断して高電位であり且つ前記異常状態を表す前記動作状態信号を生成させ、前記信号遅延モジュールは、前記動作状態信号が前記異常状態にある時に導通されて前記信号制御モジュールを起動し、前記信号制御モジュールに前記セルフロック制御モジュールを起動させ、前記セルフロックモジュールに前記電源モジュールの電圧入力端の電圧を低下させるメカニズムによってセルフロック制御機能を実行させ、前記電源モジュールを制御して前記発光モジュールの駆動を停止し、セルフロック状態に入らせることを特徴とする故障検出及びセルフロック制御機能を備えた照明装置。
続きを表示（約 800 文字）【請求項２】
前記定電圧源は、電源供給モジュールによって提供されることを特徴とする請求項１に記載の故障検出及びセルフロック制御機能を備えた照明装置。
【請求項３】
前記信号遅延モジュールは、第１ツェナーダイオード及び第１コンデンサを含み、前記動作状態検出ノードは、第１ツェナーダイオードの負極に接続され、前記第１ツェナーダイオードの正極は、前記第１コンデンサの一端に接続され、前記第１コンデンサの他端は、前記接地点に接続され、前記第１ツェナーダイオードは、前記動作状態検出ノードが高電位であり且つ前記異常状態を表す前記動作状態信号を生成した場合に破壊され、前記第１コンデンサを前記動作状態信号により充電させ、前記第１コンデンサの充電完了後に前記信号制御モジュールを駆動し、前記信号制御モジュールに前記セルフロック制御モジュールを駆動させて前記電源モジュールを制御し、前記発光モジュールの駆動を停止して前記セルフロック状態に入らせることを特徴とする請求項１に記載の故障検出及びセルフロック制御機能を備えた照明装置。
【請求項４】
前記第１ツェナーダイオードは、前記動作状態検出ノードが低電位であり且つ前記正常状態を表す前記動作状態信号を生成した場合に破壊されず、前記信号遅延モジュールにオフ状態を維持させることを特徴とする請求項３に記載の故障検出及びセルフロック制御機能を備えた照明装置。
【請求項５】
前記電源モジュールは、電源供給モジュールまたは電圧変換モジュールであることを特徴とする請求項１に記載の故障検出及びセルフロック制御機能を備えた照明装置。
【請求項６】
前記発光モジュールは、発光ダイオードまたは発光ダイオードアレイであることを特徴とする請求項１に記載の故障検出及びセルフロック制御機能を備えた照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明装置、特に故障検出及びセルフロック制御機能を備えた照明装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

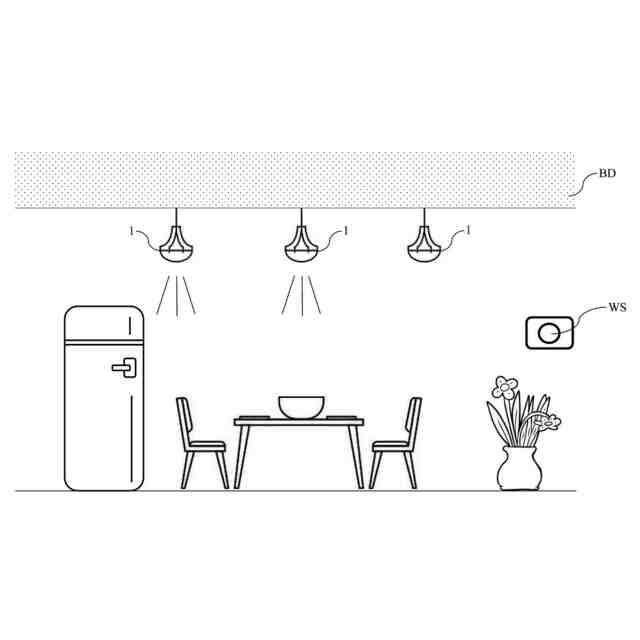

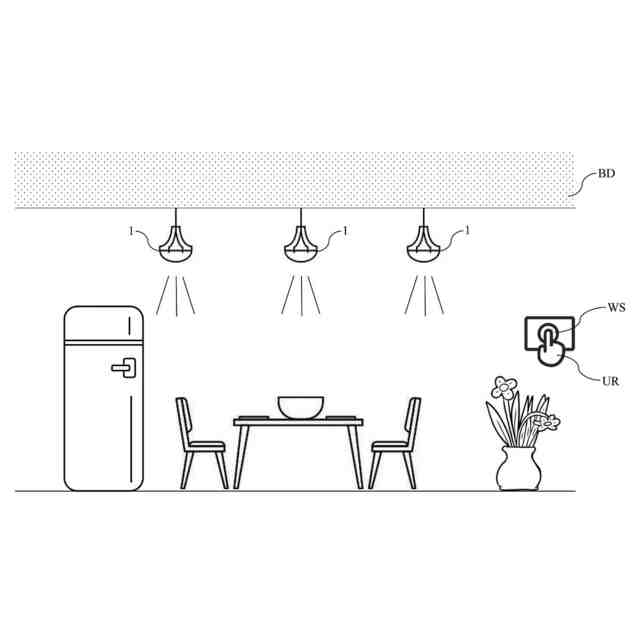

一般的に、建物内には、通常、複数のスイッチが設置され、１つのスイッチで２つ以上の照明装置を制御する必要があり得る。いずれか１つの照明装置が故障して点滅した場合、ユーザは、その照明装置に対応するスイッチを切り替えることしかできない。そうすると、そのスイッチに接続されている他の照明機器も同時に消灯することになり、建物の一部の領域で照明が不足することになる。ユーザがスイッチをオフにしないと、故障した照明装置が点滅し続け、ユーザの通常の作業に影響を及ぼす。中国実用新案登録第２１９７６１３６８号明細書及び中国特許出願公開第１１６０５６２８１号明細書も照明装置の回路設計を開示しているが、依然として上記の問題を効果的に解決することはできていない。
【０００３】
したがって、上記問題を効果的に解決できる照明装置をいかに提案するかが喫緊の課題となっている。
【先行技術文献】
【特許文献】
【０００４】
中国実用新案登録第２１９７６１３６８号明細書
中国特許出願公開第１１６０５６２８１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、故障検出及びセルフロック制御機能を備えた照明装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、発光モジュールと、電源モジュールと、電圧検出モジュールと、信号変換モジュールと、セルフロック制御モジュールと、信号制御モジュールと、を含む故障検出及びセルフロック制御機能を備えた照明装置を提供する。電源モジュールは、発光モジュールを駆動する。電圧検出モジュールは、発光モジュールの駆動電圧を検出し、検出信号を生成する。信号変換モジュールは、検出信号を動作状態信号に変換する。セルフロック制御モジュールは、電源モジュールを制御する。信号制御モジュールは、動作状態信号に従ってセルフロック制御モジュールを制御する。信号制御モジュールは、動作状態信号が異常状態にある時にセルフロック制御モジュールを起動し、セルフロック制御モジュールが電源モジュールを制御して発光モジュールの駆動を停止し、セルフロック状態に入らせる。
【０００７】
本発明の一改良として、照明装置は、信号遅延モジュールをさらに備える。信号変換モジュールは、信号遅延モジュールを介して動作状態信号を信号制御モジュールに送信する。
【０００８】
本発明の一改良として、信号遅延モジュールは、動作状態信号が異常状態にある時に導通されて信号制御モジュールを起動し、信号制御モジュールにセルフロック制御モジュールを起動させて電源モジュールを制御し、発光モジュールの駆動を停止し、セルフロック状態に入らせる。
【０００９】
本発明の一改良として、信号変換モジュールは、動作状態検出ノードを有する。動作状態検出ノードは、信号遅延モジュール及び定電圧源に接続され、動作状態信号を提示する。
【００１０】
本発明の一改良として、定電圧源は、電源供給モジュールによって提供される。
（【００１１】以降は省略されています）
