公開番号2025089256
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2024178763
出願日2024-10-11
発明の名称適応負荷電圧制御機能を備えた照明装置
出願人厦門普為光電科技有限公司
代理人AIPPAY弁理士法人
主分類H05B 45/14 20200101AFI20250605BHJP(他に分類されない電気技術)
要約【課題】適応負荷電圧制御機能を備えた照明装置を提供する。
【解決手段】
照明装置は、調光モジュール、制御モジュール、整流モジュール及び発光モジュールを含む。制御モジュールは、ルックアップテーブルを保存し、調光モジュールに接続される。整流モジュールは、調光モジュール及び制御モジュールに接続され、調光モジュール及び制御モジュールを駆動するための整流電圧を生成する。発光モジュールは、調光モジュール及び制御モジュールに接続される。制御モジュールは、初期調光信号を出力して調光モジュールを制御し、発光モジュールを駆動する初期駆動信号を出力し、発光モジュールの現在の動作電圧を検出し、現在の動作電圧をルックアップテーブルと対比し、ターゲット調光信号を生成し、調光モジュールを制御し、ターゲット駆動信号を生成し、発光モジュールを駆動する。

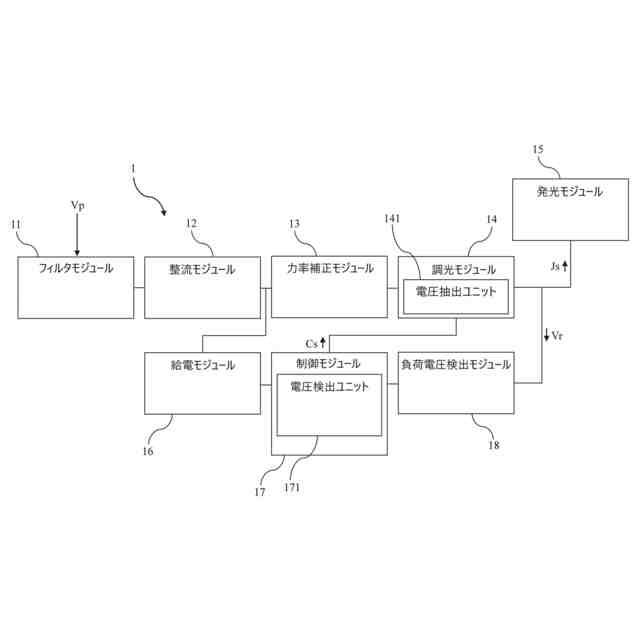

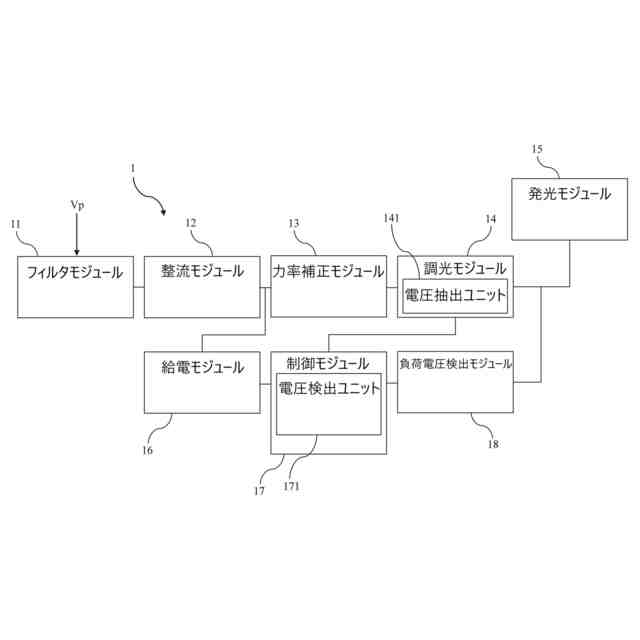

【選択図】図1
特許請求の範囲【請求項１】
調光モジュールと、
ルックアップテーブルを保存し、前記調光モジュールに接続される制御モジュールと、
前記調光モジュール及び前記制御モジュールに接続され、前記調光モジュール及び前記制御モジュールを駆動するための整流電圧を生成する整流モジュールと、
前記調光モジュール及び前記制御モジュールに接続される発光モジュールと、
を含み、
前記制御モジュールは、初期調光信号を出力して前記調光モジュールを制御し、前記発光モジュールを駆動する初期駆動信号を出力し、前記発光モジュールの現在の動作電圧を検出し、前記現在の動作電圧を前記ルックアップテーブルと対比し、対応するターゲット調光信号を生成し、前記調光モジュールを制御してターゲット駆動信号を生成し、前記発光モジュールを駆動することを特徴とする適応出力電力制御機能を備えた照明装置。
続きを表示（約 1,000 文字）【請求項２】
前記調光モジュールは、出力電圧抽出ユニットを含み、前記出力電圧抽出ユニットは、プリセット変換比に従って前記調光モジュールの出力電圧を基準電圧に変換することを特徴とする請求項１に記載の適応出力電力制御機能を備えた照明装置。
【請求項３】
負荷電圧検出モジュールを更に含み、前記負荷電圧検出モジュールは、前記基準電圧を受信して前記制御モジュールに送信することを特徴とする請求項２に記載の適応出力電力制御機能を備えた照明装置。
【請求項４】
前記制御モジュールは、分圧検出ユニットを含み、前記分圧検出ユニットは、前記基準電圧を受信し、プリセット分圧比に従って前記基準電圧をフィードバック信号に変換し、前記制御モジュールは、前記フィードバック信号を前記ルックアップテーブルと対比し、前記調光モジュールの出力電圧を推定し、推定電圧を生成し、前記推定電圧に従って前記ターゲット調光信号を形成し、前記発光モジュールの出力電力を一定にさせることを特徴とする請求項３に記載の適応出力電力制御機能を備えた照明装置。
【請求項５】
前記ルックアップテーブルは、前記プリセット変換比及び前記プリセット分圧比を記載することを特徴とする請求項４に記載の適応出力電力制御機能を備えた照明装置。
【請求項６】
前記出力電圧抽出ユニットは、変圧器であることを特徴とする請求項２に記載の適応出力電力制御機能を備えた照明装置。
【請求項７】
前記制御モジュールは、前記ターゲット調光信号を周期的に生成し、前記調光モジュールを制御してターゲット駆動信号を生成し、前記発光モジュールを駆動することを特徴とする請求項１に記載の適応出力電力制御機能を備えた照明装置。
【請求項８】
外部電源及び前記整流モジュールに接続されるフィルタモジュールを更に含むことを特徴とする請求項１に記載の適応出力電力制御機能を備えた照明装置。
【請求項９】
力率補正モジュールを更に含み、前記整流モジュールは、前記力率補正モジュールを介して前記調光モジュールに接続されることを特徴とする請求項１に記載の適応出力電力制御機能を備えた照明装置。
【請求項１０】
給電モジュールを更に含み、前記整流モジュールは、前記給電モジュールを介して前記制御モジュールに接続されることを特徴とする請求項１に記載の適応出力電力制御機能を備えた照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明装置、特に、適応負荷電圧制御機能を備えた照明装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来の発光ダイオード照明装置の電源は、主に定電圧源と定電流源を含む。しかしながら、従来の前記２つの電源供給機は、応用において一連の問題を引き起こす可能性がある。照明装置の電源供給機が定電流源であり且つ照明装置の発光ダイオード（負荷）の電圧が変化する時、照明装置の出力電力も変化する可能性があり、過負荷が発生し、照明装置が故障する可能性がある。また、製造工程上の誤差により、同じ型番の発光ダイオードでも異なる電力を有する可能性があり、これによっても上記の問題を引き起こす可能性がある。照明装置の電源供給機が定電圧電源であり且つ照明装置の発光ダイオード（負荷）の電圧が大きく変動する時、発光ダイオードが起動不能又は過電流となり、更には、照明装置の故障を招く可能性がある。
【０００３】
中国特許出願公開第１０３８７４２９６号明細書及び中国実用新案第２０６０７７７６４号は、いずれも照明装置の回路設計を開示しているが、依然として従来技術の問題を効果的に解決できていない。
【先行技術文献】
【特許文献】
【０００４】
中国特許出願公開第１０３８７４２９６号明細書
中国実用新案第２０６０７７７６４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、適応負荷電圧制御機能を備えた照明装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、調光モジュール、制御モジュール、整流モジュール及び発光モジュールを含む、適応出力電力制御機能を備えた照明装置を提供する。制御モジュールは、ルックアップテーブルを保存し、調光モジュールに接続される。整流モジュールは、調光モジュール及び制御モジュールに接続され、調光モジュール及び制御モジュールを駆動するための整流電圧を生成する。発光モジュールは、調光モジュール及び制御モジュールに接続される。制御モジュールは、初期調光信号を出力して調光モジュールを制御し、発光モジュールを駆動する初期駆動信号を出力し、発光モジュールの現在の動作電圧を検出し、現在の動作電圧をルックアップテーブルと対比し、ターゲット調光信号を生成し、調光モジュールを制御し、ターゲット駆動信号を生成し、発光モジュールを駆動する。
【０００７】
本発明の一改良として、調光モジュールは、出力電圧抽出ユニットを含む。出力電圧抽出ユニットは、プリセット変換比に従って、調光モジュールの出力電圧を基準電圧に変換する。
【０００８】
本発明の一改良として、照明装置は、負荷電圧検出モジュールを更に含む。負荷電圧検出モジュールは、基準電圧を受信し、制御モジュールに送信する。
【０００９】

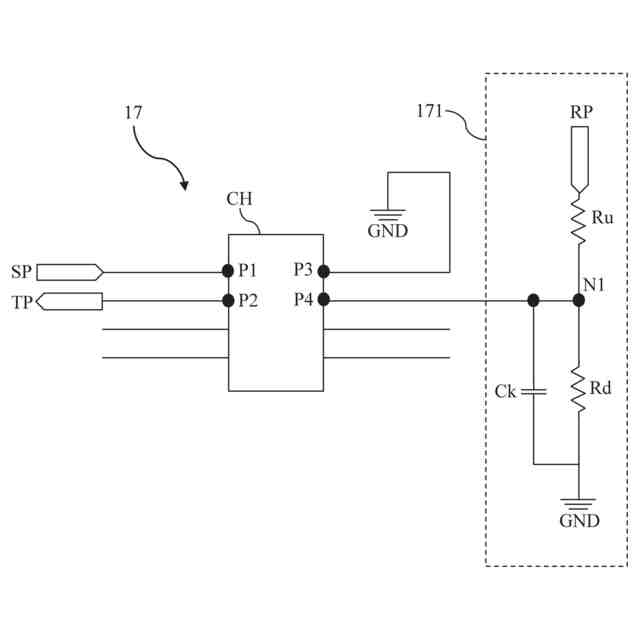

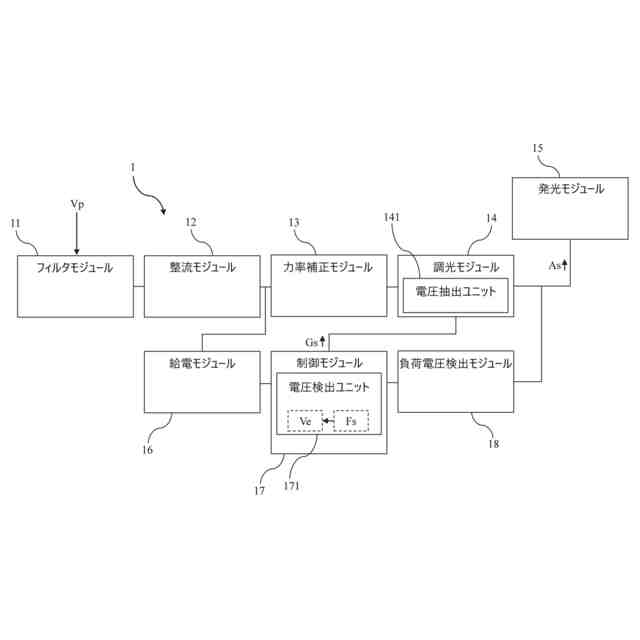

本発明の一改良として、制御モジュールは、分圧検出ユニットを含む。分圧検出ユニットは、基準電圧を受信し、プリセット分圧比に従って、基準電圧をフィードバック信号に変換する。制御モジュールは、フィードバック信号をルックアップテーブルと対比し、調光モジュールの出力電圧を推定し、推定電圧を生成し、推定電圧に従ってターゲット調光信号を生成し、発光モジュールの出力電力を一定にさせる。
【００１０】

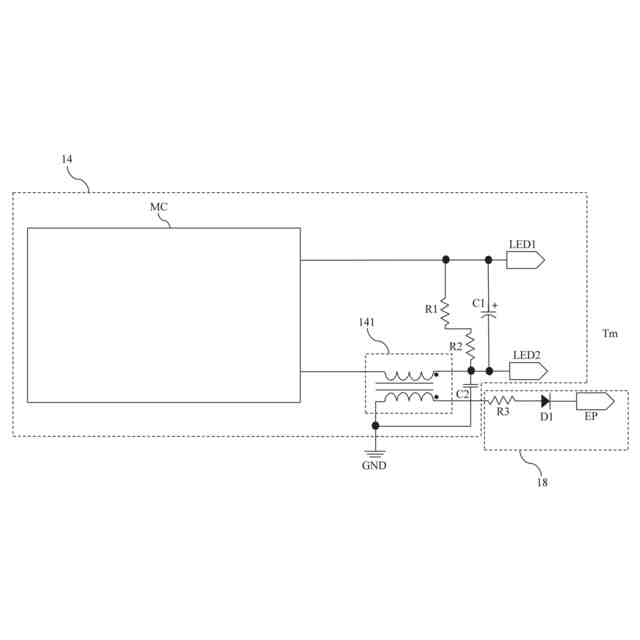

本発明の一改良として、出力電圧抽出ユニットは、変圧器である。
（【００１１】以降は省略されています）
