公開番号2025137484
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025035947
出願日2025-03-06
発明の名称分岐レイアウト構造を有する光源基板
出願人厦門普為光電科技有限公司
代理人AIPPAY弁理士法人
主分類F21V 19/00 20060101AFI20250911BHJP(照明)
要約【課題】分岐レイアウト構造を有する光源基板を提供する。
【解決手段】
分岐レイアウト構造を有する光源基板は、回路基板と、第1銅箔と、複数の第2銅箔と、複数の光源と、を含む。第1銅箔は、回路基板上に設置される。複数の第2銅箔は、回路基板上に設置され、それぞれが分岐構造を有する。複数の光源は、回路基板上に設置され、第1銅箔及び複数の第2銅箔に電気的に接続される。各第2銅箔の分岐構造と、隣接する第2銅箔の分岐構造とが互い違いに配置される。したがって、隣接する2つの分岐部は、1つのコンデンサを形成し、各光源を複数のコンデンサと並列に接続されることに相当させ、各光源の分散容量を増加させることができ、緩衝効果を提供し、光源の損傷を防止することができる。

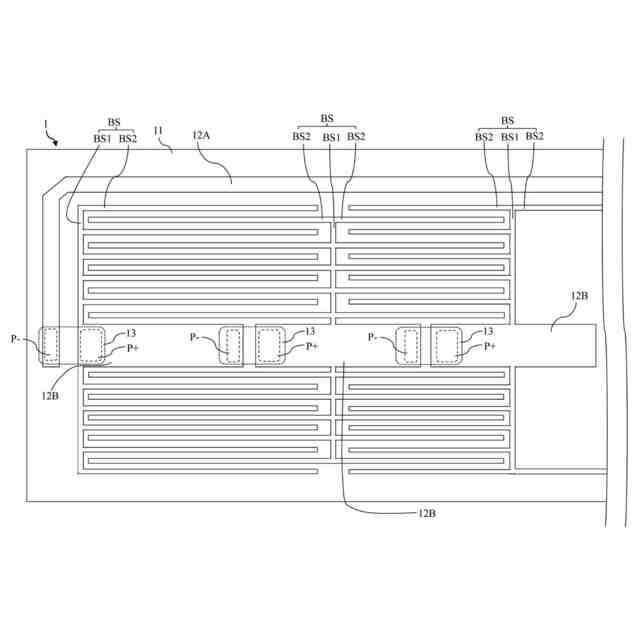

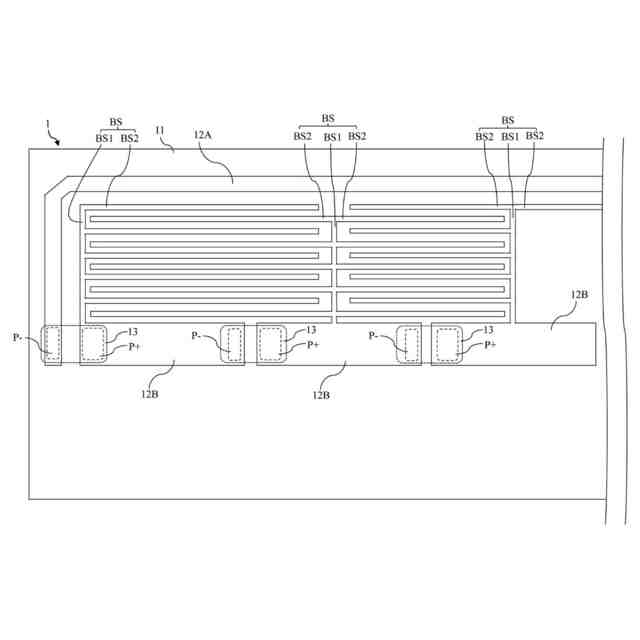

【選択図】図1
特許請求の範囲【請求項１】
回路基板と、
前記回路基板上に設置された第１銅箔と、
前記回路基板上に設置され、それぞれが分岐構造を有する複数の第２銅箔と、
前記回路基板上に設置され、前記第１銅箔及び前記複数の第２銅箔に電気的に接続される複数の光源と、
各前記第２銅箔の前記分岐構造と、隣接する前記第２銅箔の前記分岐構造とが互い違いに配置されることを特徴とする分岐レイアウト構造を有する光源基板。
続きを表示（約 910 文字）【請求項２】
各前記第２銅箔の前記分岐構造がツリー状であることを特徴とする請求項１に記載の分岐レイアウト構造を有する光源基板。
【請求項３】
各前記第２銅箔の分岐構造は、主延伸部と複数の分岐部とを有し、前記主延伸部は、前記第２銅箔に接続され、前記複数の分岐部は、主延伸部に接続されることを特徴とする請求項１に記載の分岐レイアウト構造を有する光源基板。
【請求項４】
各前記第２銅箔の前記分岐構造の各前記分岐部は、隣接する前記第２銅箔の前記分岐構造の少なくとも１つの前記分岐部に隣接するか、隣接する前記第２銅箔の前記分岐構造の２つの前記分岐部の間に設置されることを特徴とする請求項３に記載の分岐レイアウト構造を有する光源基板。
【請求項５】
前記主延伸部の延伸方向と前記複数の分岐部の延伸方向とは、互いに垂直であることを特徴とする請求項４に記載の分岐レイアウト構造を有する光源基板。
【請求項６】
前記主延伸部の延伸方向と前記複数の分岐部の延伸方向との間に挟み角を有し、前記挟み角は、９０度より大きいか、又は９０度未満であることを特徴とする請求項４に記載の分岐レイアウト構造の光源基板。
【請求項７】
各前記光源は、正極パッド及び負極パッドを介して前記第１銅箔及び１つの前記第２銅箔に電気的に接続されるか、又は前記正極パッド及び負極パッドを介して前記複数の第２銅箔のうちの２つに電気的に接続されることを特徴とする請求項１に記載の分岐レイアウト構造を有する光源基板。
【請求項８】
前記複数の光源は、発光ダイオードであることを特徴とする請求項１に記載の分岐レイアウト構造を有する光源基板。
【請求項９】
前記第１銅箔及び前記複数の第２銅箔は、電源に電気的に接続されることを特徴とする請求項１に記載の分岐レイアウト構造を有する光源基板。
【請求項１０】
前記回路基板は、硬質回路基板又はフレキシブル回路基板であることを特徴とする。請求項１に記載の分岐レイアウト構造を有する光源基板。

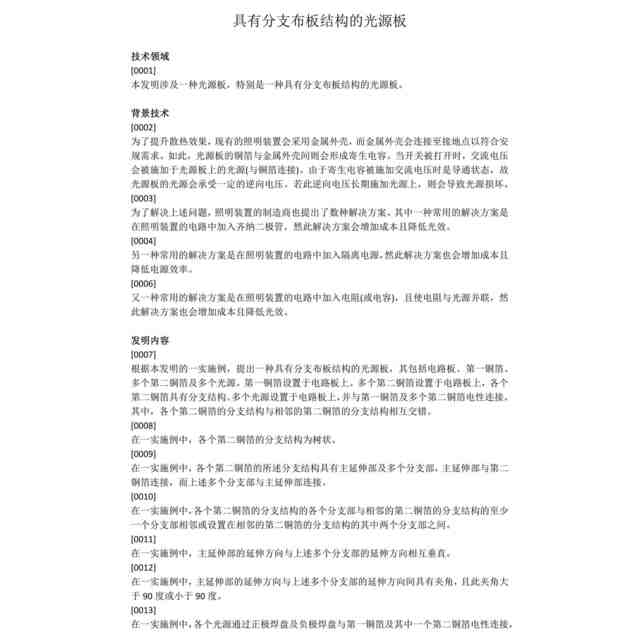

発明の詳細な説明【技術分野】
【０００１】
本発明は、光源基板に関し、特に分岐レイアウト構造を有する光源基板に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来の照明装置は、放熱効果を高めるために金属ケースを使用し、安全要件を満たすために金属ケースを接地点に接続している。このようにして、光源基板の銅箔と金属ケースとの間に寄生容量が形成される。スイッチがオンにされる時、光源基板上の光源（銅箔に接続）に交流電圧が印加される。交流電圧が印加されると寄生容量が導通状態になるため、光源基板の光源は一定の逆電圧を受ける。この逆電圧が光源に長期間印加されると、光源の損傷を招く。
【０００３】
上記の問題を解決するために、照明装置の製造業者は、いくつかの解決策を提案している。１つの一般的な解決策は、照明装置の回路にツェナーダイオードダイオードを追加することであるが、この解決策ではコストが増加し、光効率が低下する。
【０００４】
もう一つの一般的な解決策は、照明装置の回路に独立した電源を追加することであるが、この解決策でもコストが増加し、電力効率が低下する。
【０００５】
更にもう一つの一般的な解決策は、照明装置の回路に抵抗器（又はコンデンサ）を追加し、抵抗器を光源と並列に接続することであるが、この解決策でもコストが増加し、光効率が低下する。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、分岐レイアウト構造を有する光源基板を提供することである。
【課題を解決するための手段】
【０００７】
本発明の一実施形態に基づき、回路基板と、第１銅箔と、複数の第２銅箔と、複数の光源と、を含む分岐レイアウト構造を有する光源基板を提供する。第１銅箔は、回路基板上に設置される。複数の第２銅箔は、回路基板上に設置され、それぞれが分岐構造を有する。複数の光源は、回路基板上に設置され、第１銅箔及び複数の第２銅箔に電気的に接続される。各第２銅箔の分岐構造と、隣接する第２銅箔の分岐構造とが互い違いに配置される。
【０００８】
一実施形態おいて、各第２銅箔の分岐構造は、ツリー状である。
【０００９】
一実施形態おいて、各第２銅箔の前記構造は、主延伸部と複数の分岐部とを有し、主延伸部は、第２銅箔に接続され、前記複数の分岐部は、主延伸部に接続される。
【００１０】
一実施形態おいて、各第２銅箔の分岐構造の各分岐部は、隣接する第２銅箔の分岐構造の少なくとも１つの分岐部に隣接するか、隣接する第２銅箔の分岐構造の２つの分岐部の間に設置される。
（【００１１】以降は省略されています）
