公開番号2025110383
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2025000038
出願日2025-01-06
発明の名称マルチチャンネル照明制御システム及びその制御方法
出願人厦門普為光電科技有限公司
代理人AIPPAY弁理士法人
主分類H05B 47/165 20200101AFI20250718BHJP(他に分類されない電気技術)
要約【課題】マルチチャンネル照明制御システム及びその制御方法を提供する。
【解決手段】

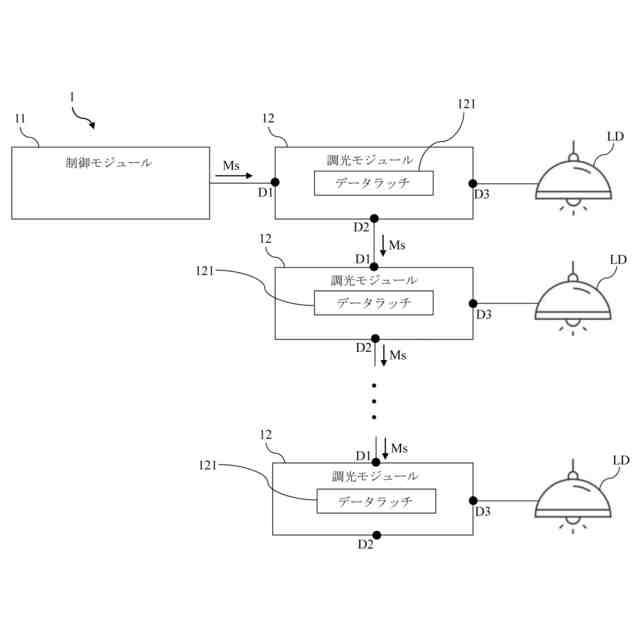

マルチチャンネル照明制御システム及びその制御方法は、制御モジュール及び複数の調光モジュールを含むマルチチャンネル照明制御システムを提供する。制御モジュールは、プリセット順序で配列された複数の制御信号データを含むマルチレベル制御信号を生成する。複数の調光モジュールは、複数の制御信号データにそれぞれ対応し、プリセット順序で配列される。各調光モジュールは、マルチレベル制御信号を受信した後、信号抽出を実行して、マルチレベル制御信号のマルチレベル制御信号データの1番目を抽出する。各調光モジュールは、抽出した制御信号データを調光信号に変換し、調光信号を対応する照明装置に出力する。

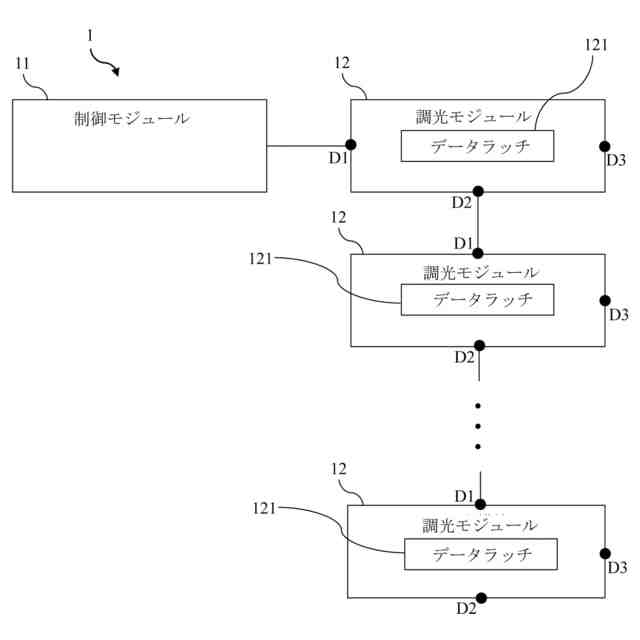

【選択図】図1
特許請求の範囲【請求項１】
プリセット順序で配列された複数の制御信号データを含むマルチレベル制御信号を生成する制御モジュールと、
前記複数の制御信号データにそれぞれ対応し、前記プリセット順序で配列された複数の調光モジュールと、
を含み、
各前記調光モジュールは、前記マルチレベル制御信号を受信した後、信号抽出を実行して、前記マルチレベル制御信号のマルチレベル制御信号データの１番目を抽出し、抽出した前記制御信号データを調光信号に変換し、前記調光信号を対応する照明装置に出力することを特徴とするマルチチャンネル照明制御システム。
続きを表示（約 1,400 文字）【請求項２】
前記制御モジュールは、前記マルチレベル制御信号を生成し、プリセット時間後にリセット信号を生成し、各調光モジュールは、前記リセット信号を受信した後に、抽出された前記制御信号データを前記調光信号に変換し、前記調光信号を対応する前記照明装置に出力することを特徴とする請求項１に記載のマルチチャンネル照明制御システム。
【請求項３】
各前記調光モジュールは、前記リセット信号を受信した後、リセットプログラムを実行して次のマルチレベル制御信号を待つことを特徴とする請求項２に記載のマルチチャンネル照明制御システム。
【請求項４】
各前記調光モジュールは、データラッチを更に含み、前記調光モジュールは、抽出した前記制御信号データを前記データラッチに格納することを特徴とする請求項１に記載のマルチチャンネル照明制御システム。
【請求項５】
各前記調光モジュールは、パルス幅変調ピンを更に含み、前記調光モジュールは、前記パルス幅変調ピンを介して前記調光信号を対応する照明装置に出力することを特徴とする請求項１に記載のマルチチャンネル照明制御システム。
【請求項６】
制御モジュールを通じてプリセット順序で配列された複数の制御信号データを含むマルチレベル制御信号を生成する工程と、
複数の調光モジュールによって前記マルチレベル制御信号を受信し、前記複数の調光モジュールは、前記複数の制御信号データにそれぞれ対応し、前記プリセット順序で配列される工程と、
各前記調光モジュールを介して前記マルチレベル制御信号を受信した後、信号抽出を実行して、前記マルチレベル制御信号の前記複数の制御信号データの１番目を抽出する工程と、
各前記調光モジュールによって抽出された前記制御信号データを調光信号に変換し、前記調光信号を対応する照明装置に出力する工程と、
を含むことを特徴とするマルチチャンネル照明制御方法。
【請求項７】
各前記調光モジュールは、抽出された前記制御信号データを前記調光信号に変換し、前記調光信号を前記照明装置に出力する工程は、
前記制御モジュールを介して前記マルチレベル制御信号を生成した後のプリセット時間後にリセット信号を生成する工程と、
各前記調光モジュールを通じて前記リセット信号を受信する工程と、
を更に含むことを特徴とする請求項６に記載のマルチチャンネル照明制御方法。
【請求項８】
各前記調光モジュールを介してリセットプログラムを実行し、次のマルチレベル制御信号を待つ工程を更に含むことを特徴とする請求項７に記載のマルチチャンネル照明制御方法。
【請求項９】
各前記調光モジュールを介して抽出された前記制御信号データを前記データラッチに格納する工程を更に含むことを特徴とする請求項６に記載のマルチチャンネル照明制御方法。
【請求項１０】
各前記調光モジュールを介して前記マルチレベル制御信号を受信した後に前記信号抽出を実行して、前記マルチレベル制御信号の前記複数の制御信号データの１番目を抽出する工程は、
各前記調光モジュールを介して抽出された前記制御信号データをデータラッチに格納する工程を更に含むことを特徴とする請求項６に記載のマルチチャンネル照明制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明装置、特にマルチチャンネル照明制御システム及びその制御方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
パルス幅変調（Pulse Width Modulation，PWM）調光技術は、発光ダイオード（LED）のオン時間とオフ時間を変更することで明るさを調整する。一般的な照明システムは、通常、２つのパルス幅変調制御チャネルを使用し、１つは明るさの制御用であり、もう１つは色温度制御用である。前述の制御システムは高効率が得られるため、様々な照明システムに広く使用されている。しかし、マルチチャンネルのパルス幅変調調光制御が必要な場合（例えば、パルス１０チャンネル、１００チャンネルなど）、上記の制御システムでは各チャンネルを効果的に制御することができない。従来の解決案は、主に、多数の高速フィールドプログラマブルゲートアレイ（ＦＰＧＡ）または高速中央処理装置（ＣＰＵ）に依存して、マルチチャネルパルス幅変調調光制御を実現しているが、上記の解決案ではコストが大幅に上昇する。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明の目的は、マルチチャンネル照明制御システム及びその制御方法を提供することである。
【課題を解決するための手段】
【０００４】
本発明の一実施形態に基づき、制御モジュール及び複数の調光モジュールを含むマルチチャンネル照明制御システムを提供する。制御モジュールは、プリセット順序で配列された複数の制御信号データを含むマルチレベル制御信号を生成する。複数の調光モジュールは、複数の制御信号データにそれぞれ対応し、プリセット順序で配列される。各調光モジュールは、マルチレベル制御信号を受信した後、信号抽出を実行して、マルチレベル制御信号のマルチレベル制御信号データの１番目を抽出する。各調光モジュールは、抽出した制御信号データを調光信号に変換し、調光信号を対応する照明装置に出力する。
【０００５】
一実施形態において、制御モジュールは、マルチレベル制御信号を生成し、プリセット時間後にリセット信号を生成する。各調光モジュールは、リセット信号の受信した後に、抽出された制御信号データを調光信号に変換し、調光信号を対応する照明装置に出力する。
【０００６】
一実施形態において、各調光モジュールは、リセット信号を受信した後、リセットプログラムを実行して次のマルチレベル制御信号を待つ。
【０００７】
一実施形態において、各調光モジュールは、データラッチを更に含み、抽出した制御信号データをデータラッチに格納する。
【０００８】
一実施形態において、各調光モジュールは、パルス幅変調ピンを更に含み、パルス幅変調ピンを介して調光信号を対応する照明装置に出力する。
【０００９】

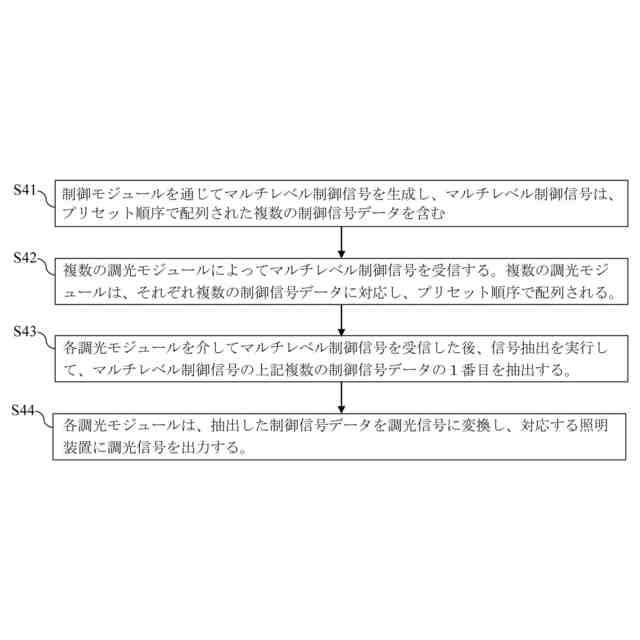

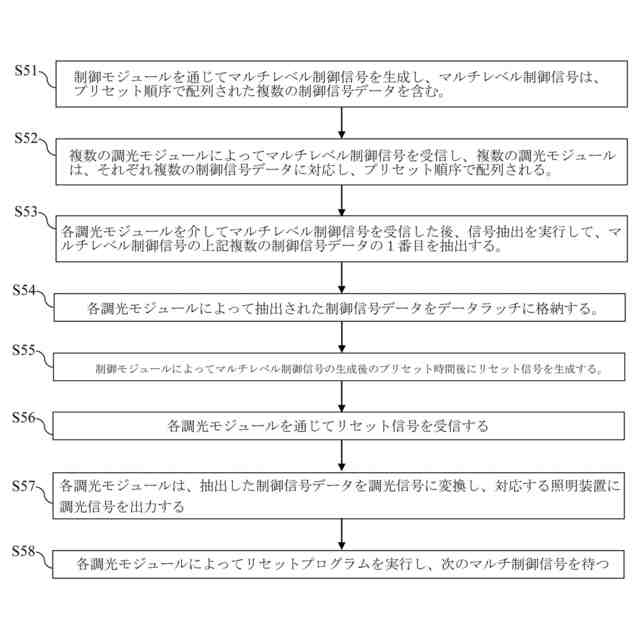

本発明の別の実施形態に基づき、制御モジュールを通じてプリセット順序で配列された複数の制御信号データを含むマルチレベル制御信号を生成する工程と、複数の調光モジュールによってマルチレベル制御信号を受信し、複数の調光モジュールは、複数の制御信号データにそれぞれ対応し、プリセット順序で配列される工程と、各調光モジュールを介してマルチレベル制御信号を受信した後、信号抽出を実行して、マルチレベル制御信号の複数の制御信号データの１番目を抽出する工程と、各調光モジュールによって抽出された制御信号データを調光信号に変換し、調光信号を対応する照明装置に出力する工程と、を含むマルチチャンネル照明制御方法を提供する。
【００１０】
一実施形態において、各調光モジュールは、抽出された制御信号データを調光信号に変換し、調光信号を照明装置に出力する工程は、制御モジュールを介してマルチレベル制御信号を生成した後のプリセット時間後にリセット信号を生成する工程と、各調光モジュールを通じてリセット信号を受信する工程と、を更に含む。
（【００１１】以降は省略されています）
