公開番号2025129126
公報種別公開特許公報(A)
公開日2025-09-04
出願番号2025010344
出願日2025-01-24
発明の名称二重閉ループを形成可能な照明装置駆動電源
出願人厦門普為光電科技有限公司
代理人AIPPAY弁理士法人
主分類H02M 7/06 20060101AFI20250828BHJP(電力の発電,変換,配電)
要約【課題】二重閉ループを形成可能な照明装置駆動電源を提供する。

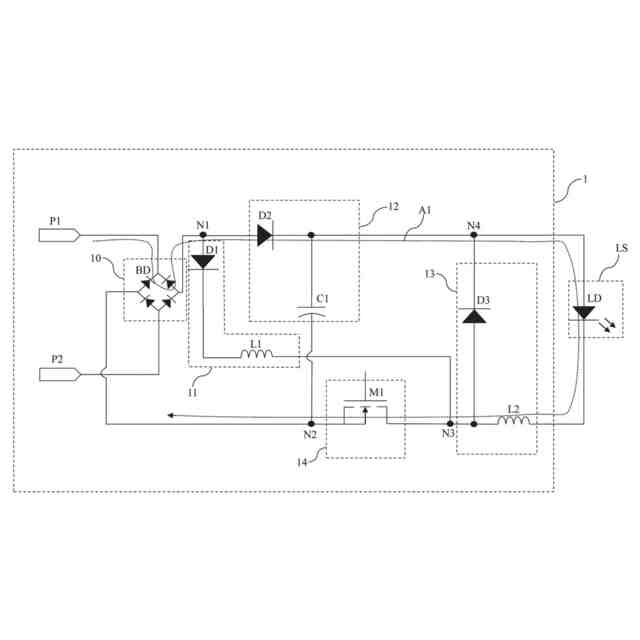

【解決手段】照明装置駆動電源は、整流モジュール、第1～第3エネルギー蓄積モジュール、スイッチモジュールを含む。整流モジュールは電力網に、第1エネルギー蓄積モジュールは整流モジュールに、第2エネルギー蓄積モジュールは整流モジュール、第1エネルギー蓄積モジュール及び光源に、スイッチモジュールは整流モジュール及び第1、第2エネルギー蓄積モジュールに、第3エネルギー蓄積モジュールは第1、第2エネルギー蓄積モジュール、スイッチモジュール及び光源に接続される。スイッチモジュールのオン時、整流モジュールは入力電圧を受け取り、光源を駆動する整流電圧を出力し、第1～第3エネルギー蓄積モジュールを充電する。スイッチモジュールのオフ時、第1、第2エネルギー蓄積モジュールは第1閉ループを形成し、第3エネルギー蓄積モジュールと光源は第2閉ループを形成する。

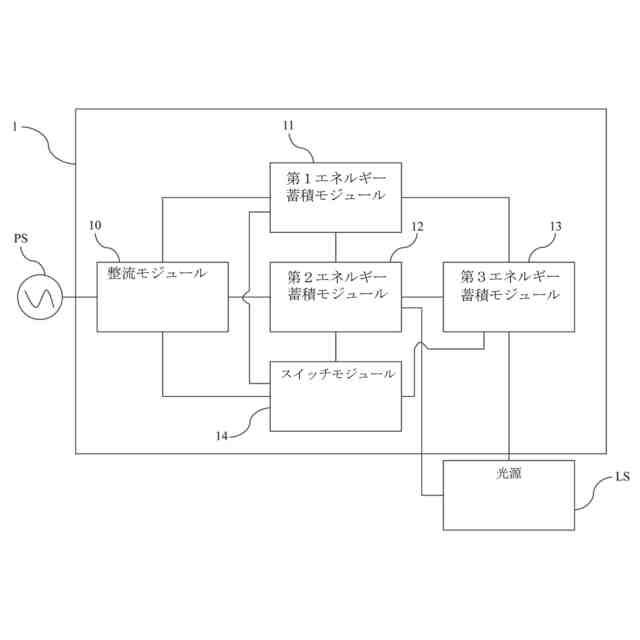

【選択図】図1
特許請求の範囲【請求項１】
電力網に接続された整流モジュールと、
前記整流モジュールに接続された第１エネルギー蓄積モジュールと、
前記整流モジュール、前記第１エネルギー蓄積モジュール及び光源に接続された第２エネルギー蓄積モジュールと、
前記整流モジュール、前記第１エネルギー蓄積モジュール、及び前記第２エネルギー蓄積モジュールに接続されたスイッチモジュールと、
前記第１エネルギー蓄積モジュール、前記第２エネルギー蓄積モジュール、前記スイッチモジュール及び前記光源に接続された第３エネルギー蓄積モジュールと、
を含み、
前記スイッチモジュールがオンになる時、前記整流モジュールは、前記電力網の入力電圧を受け取り、前記光源を駆動する整流電圧を出力し、前記第１エネルギー蓄積モジュール、前記第２エネルギー蓄積モジュール及び第３エネルギー蓄積モジュールに対して充電を行い、前記スイッチモジュールがオフになる時、前記第１エネルギー蓄積モジュールと前記第２エネルギー蓄積モジュールは、第１閉ループを形成し、前記第３エネルギー蓄積モジュールと前記光源は、第２閉ループを形成することを特徴とする二重閉ループを形成可能な照明装置駆動用電源。
続きを表示（約 860 文字）【請求項２】
前記スイッチモジュールがオフになる時、前記第１エネルギー蓄積モジュールが放電されて第１電流が生成され、前記第１電流は、第２エネルギー蓄積モジュールに対して充電を行い、前記第１閉ループを形成し、前記第３エネルギー蓄積モジュールは放電して第２電流を生成し、前記第２電流は、前記光源を介して第２閉ループを形成することを特徴とする請求項１に記載の二重閉ループを形成可能な照明装置駆動用電源。
【請求項３】
前記第１エネルギー蓄積モジュールは、第１インダクタを含むことを特徴とする請求項１に記載の二重閉ループを形成可能な照明装置駆動電源。
【請求項４】
前記第２エネルギー蓄積モジュールは、第１コンデンサを含むことを特徴とする請求項１に記載の二重閉ループを形成可能な照明装置駆動電源。
【請求項５】
前記第３エネルギー蓄積モジュールは、第２インダクタを含むことを特徴とする請求項１に記載の二重閉ループを形成可能な照明装置駆動電源。
【請求項６】
前記光源は、発光ダイオード又は発光ダイオードアレイであることを特徴とする請求項１に記載の二重閉ループ形成可能な照明装置駆動電源。
【請求項７】
電圧安定化モジュールを更に含み、前記電圧安定化モジュールは、前記光源と並列に接続されることを特徴とする請求項１に記載の二重閉ループを形成可能な照明装置駆動電源。
【請求項８】
前記電圧安定化モジュールは、第２コンデンサを含むことを特徴とする請求項７に記載の二重閉ループを形成可能な照明装置駆動電源装置。
【請求項９】
前記スイッチモジュールは、酸化金電界効果トランジスタ又は三極管であることを特徴とする請求項１に記載の二重閉ループを形成可能な照明装置駆動電源。
【請求項１０】
前記整流モジュールは、ブリッジ整流器であることを特徴とする請求項１に記載の二重閉ループ形成可能な照明装置駆動電源。

発明の詳細な説明【技術分野】
【０００１】
本発明は、駆動電源、特に二重閉ループを形成可能な照明装置駆動電源に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
技術の進歩により照明装置も大幅に改良されており、市場ではストロボ除去機能を備えた照明装置の必要が日増しに高まっている。照明製品のストロボレスを実現するため、現在の低力率駆動電源であれば、ストロボレスの要求を満たすことができるが、重大な高調波が発生し、電力網が汚染され、他の装置に干渉する可能性がある。高力率とストロボ防止機能を備えた駆動電源は、ストロボレスと高力率を同時に実現することができるが、効率が低く、電力網で電圧変動が発生する時、それに応じて照明が変動する。力率補正回路及びＤＣ／ＤＣ変換回路を備えた駆動電源であれば、上記の問題を解決することができるが、コストが高くなる。バレーフィル回路を備えた駆動電源も上記の問題を解決することができるが、広電圧応用時の力率は、要求を満たすことができない。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明の目的は、二重閉ループを形成可能な照明装置駆動電源を提供することである。
【課題を解決するための手段】
【０００４】
本発明の一実施形態に基づき、整流モジュール、第１エネルギー蓄積モジュール、第２エネルギー蓄積モジュール、スイッチモジュール及び第３エネルギー蓄積モジュールを含む二重閉ループを形成可能な照明装置駆動用電源を提供する。整流モジュールは、電力網に接続される。第１エネルギー蓄積モジュールは、整流モジュールに接続される。第２エネルギー蓄積モジュールは、整流モジュール、第１エネルギー蓄積モジュール及び光源に接続される。スイッチモジュールは、整流モジュール、第１エネルギー蓄積モジュール、及び第２エネルギー蓄積モジュールに接続される。第３エネルギー蓄積モジュールは、第１エネルギー蓄積モジュール、第２エネルギー蓄積モジュール、スイッチモジュール及び光源に接続される。スイッチモジュールがオンになる時、整流モジュールは、電力網の入力電圧を受け取り、光源を駆動する整流電圧を出力し、第１エネルギー蓄積モジュール、第２エネルギー蓄積モジュール及び第３エネルギー蓄積モジュールに対して充電を行う。スイッチモジュールがオフになる時、第１エネルギー蓄積モジュールと第２エネルギー蓄積モジュールは、第１閉ループを形成し、第３エネルギー蓄積モジュールと光源は、第２閉ループを形成する。
【０００５】

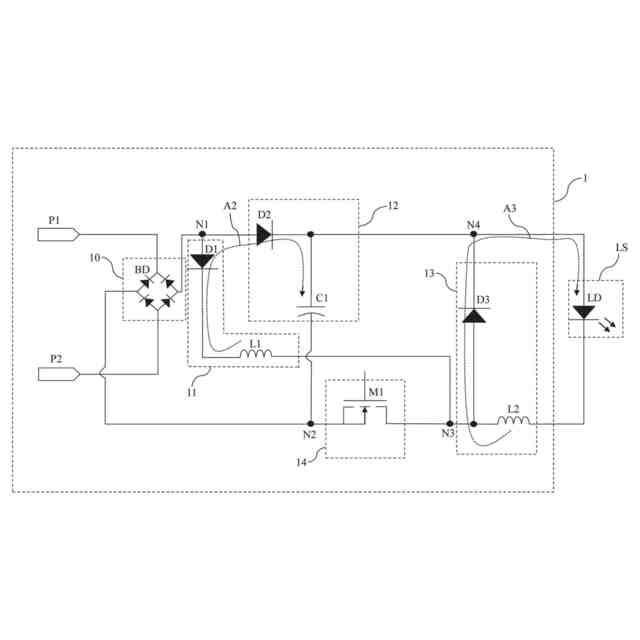

一実施形態において、スイッチモジュールがオフになる時、第１エネルギー蓄積モジュールが放電されて第１電流が生成され、第１電流は、第２エネルギー蓄積モジュールに対して充電を行い、第１閉ループを形成し、第３エネルギー蓄積モジュールは放電して第２電流を生成し、第２電流は、光源を介して第２閉ループを形成する。
【０００６】

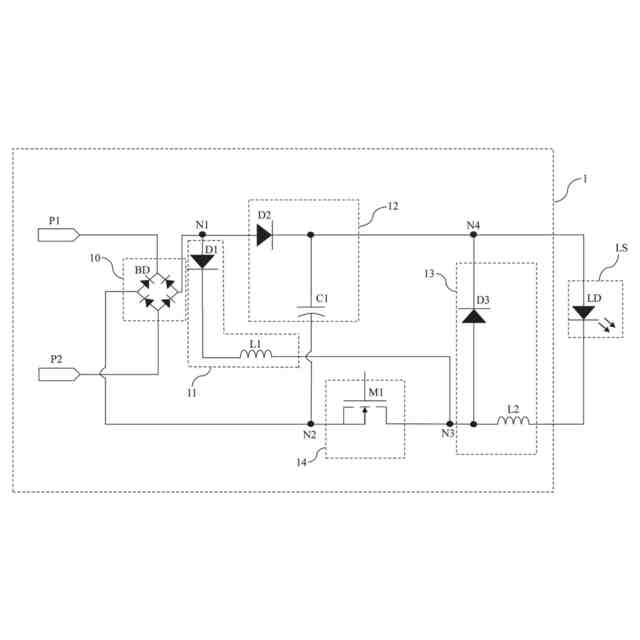

一実施形態において、第１エネルギー蓄積モジュールは、第１インダクタを含む。
【０００７】
一実施形態において、第２エネルギー蓄積モジュールは、第１コンデンサを含む。
【０００８】
一実施形態において、第３エネルギー蓄積モジュールは、第２インダクタを含む。
【０００９】
一実施形態において、光源は、発光ダイオード、発光ダイオードアレイ又は他の類似の部材である。
【００１０】

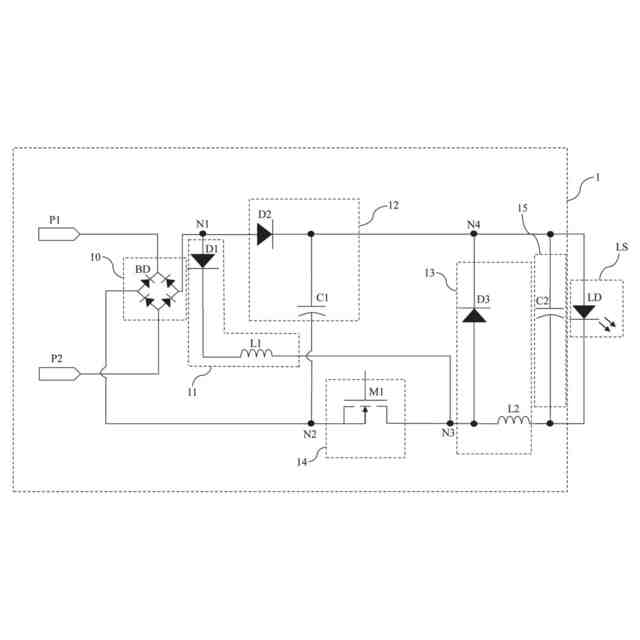

一実施形態において、照明装置駆動電源は、電圧安定化モジュールを更に含む。電圧安定化モジュールは、光源と並列に接続される。
（【００１１】以降は省略されています）
