公開番号2025089257
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2024184483
出願日2024-10-18
発明の名称ブルートゥース及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御システム及びその方法
出願人厦門普為光電科技有限公司
代理人AIPPAY弁理士法人
主分類H04L 69/164 20220101AFI20250605BHJP(電気通信技術)
要約【課題】集中制御機能を実現するブルートゥース及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御システム及びその方法を提供する。

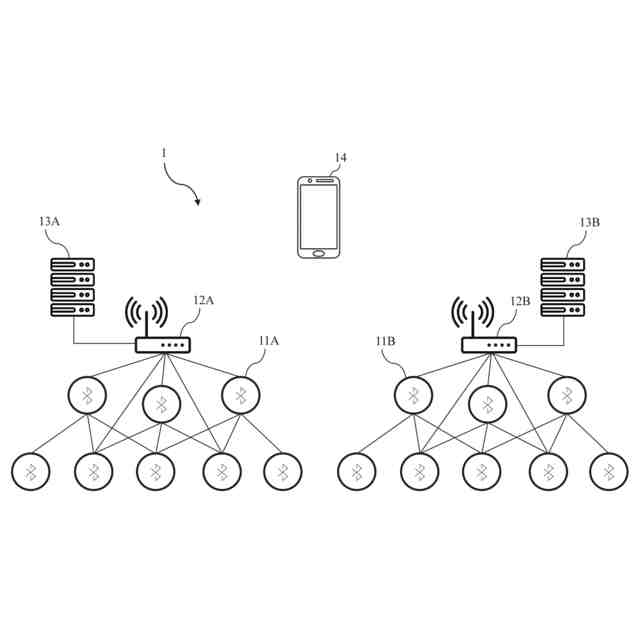

【解決手段】ローカルエリアネットワーク制御システム1は、複数の第1、第2ブルートゥース装置11A、11B、第1、第2ゲートウェイ12A、12B及び制御装置14を含む。第1、第2ゲートウェイは、各々第1、第2ブルートゥース装置を管理する。第1ゲートウェイはユーザデータグラムプロトコルに基づいて情報交換要求メッセージをブロードキャストする。第2ゲートウェイは情報交換要求メッセージを受信解析して第1ゲートウェイのゲートウェイ情報を取得し、情報メッセージを第1ゲートウェイに返す。第1ゲートウェイは情報メッセージを受信解析して第2ゲートウェイのゲートウェイ情報を取得する。制御装置は第1、第2ゲートウェイを介して第1、第2ブルートゥース装置を制御する。
【選択図】図1
特許請求の範囲【請求項１】
複数の第１ブルートゥース装置と、
前記複数の第１ブルートゥース装置を管理するための第１ゲートウェイと、
複数の第２ブルートゥース装置と、
前記複数の第２ブルートゥース装置を管理するための第２ゲートウェイと、
制御装置と、
を備え、
前記第１ゲートウェイは、ユーザデータグラムプロトコルに基づいて情報交換要求メッセージをブロードキャストすることに用いられ、前記第２ゲートウェイは、前記情報交換要求メッセージを受信及び解析して前記第１ゲートウェイのゲートウェイ情報を取得し、ユーザデータグラムプロトコルに基づく情報メッセージを前記第１ゲートウェイに送信することに用いられ、前記第１ゲートウェイは、前記情報メッセージを受信及び解析して前記第２ゲートウェイのゲートウェイ情報を取得し、前記制御装置は、前記第１ゲートウェイ又は前記第２ゲートウェイを介して前記複数の第１ブルートゥース装置及び前記複数の第２ブルートゥース装置のうちの１つ以上を制御することを特徴とするブルートゥース及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御システム。
続きを表示（約 2,300 文字）【請求項２】
前記第１ゲートウェイのゲートウェイ情報は、前記第１ゲートウェイのインターネットアドレスと、前記複数の第１ブルートゥース装置のルート情報と、を含むことを特徴とする請求項１に記載のブルートゥース及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御システム。
【請求項３】
第２ローカルデータベースを更に備え、前記第２ゲートウェイは、前記複数の第１ブルートゥース装置のルート情報を前記第２ローカルデータベースに保存し、前記第１ゲートウェイのインターネットアドレスに従って、ユーザデータグラムプロトコルのユニキャスト方式に基づいて前記第１ゲートウェイに前記情報メッセージを送信し、前記第２ゲートウェイに前記複数の第１ブルートゥース装置のルート情報及び前記複数の第２ブルートゥース装置のルート情報をもたせることを特徴とする請求項２に記載のブルートゥース及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御システム。
【請求項４】
前記第２ゲートウェイのゲートウェイ情報は、前記第２ゲートウェイのインターネットアドレス及び前記複数の第２ブルートゥース装置のルート情報を含むことを特徴とする請求項１に記載のブルートゥース及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御システム。
【請求項５】
第１ローカルデータベースを更に備え、前記第１ゲートウェイは、前記複数の第２ブルートゥース装置のルート情報を前記第１ローカルデータベースに保存し、前記第２ゲートウェイのインターネットアドレスに従って、ユーザデータグラムプロトコルのユニキャスト方式に基づいて前記第２ゲートウェイに前記情報メッセージを送信し、前記第１ゲートウェイに前記複数の第１ブルートゥース装置のルート情報と前記複数の第２ブルートゥース装置のルート情報をもたせることを特徴とする請求項４に記載のブルートゥース及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御システム。
【請求項６】

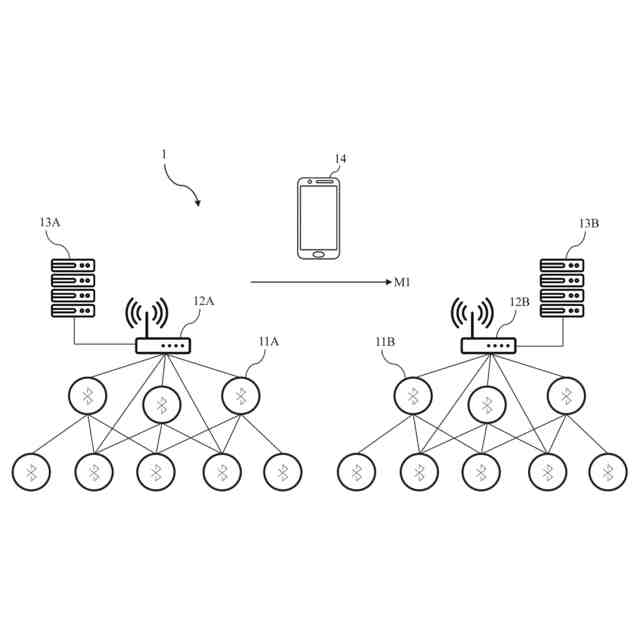

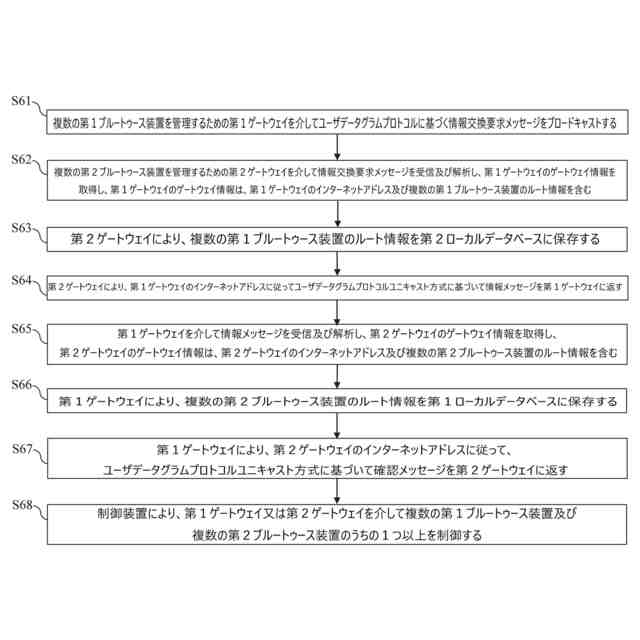

複数の第１ブルートゥース装置を管理するための第１ゲートウェイを介して、ユーザデータグラムプロトコルに基づいて情報交換要求メッセージをブロードキャストする工程と、

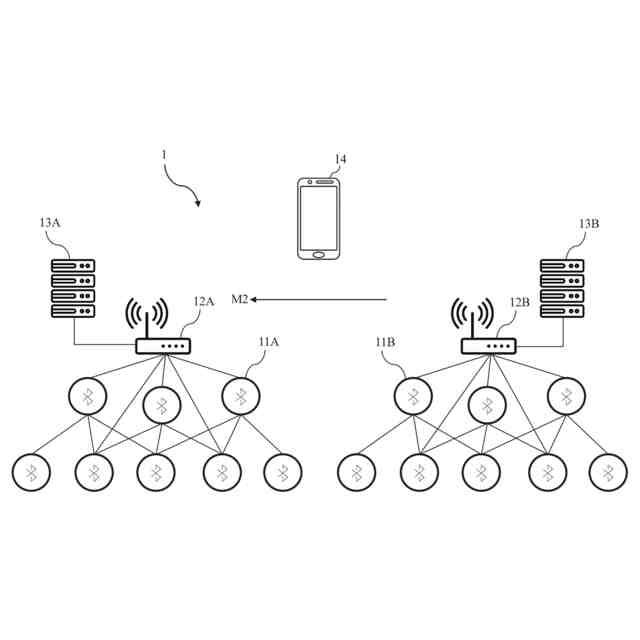

複数の第２ブルートゥース装置を管理するための第２ゲートウェイを介して、情報交換要求メッセージを受信及び解析し、前記第１ゲートウェイのゲートウェイ情報を取得し、ユーザデータグラムプロトコルに基づく情報メッセージを前記第１ゲートウェイに返す工程と、
前記第１ゲートウェイを介して前記情報メッセージを受信及び解析し、前記第２ゲートウェイのゲートウェイ情報を取得する工程と、

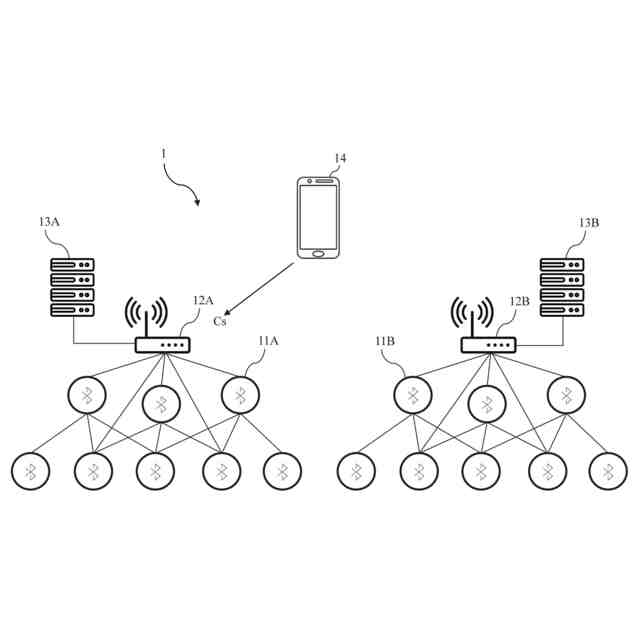

制御装置は、前記第１ゲートウェイ又は前記第２ゲートウェイを介して、前記複数の第１ブルートゥース装置及び前記複数の第２ブルートゥース装置のうちの１つ以上を制御する工程と、
を含むことを特徴とするブルートゥース及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御方法。
【請求項７】
前記第１ゲートウェイのゲートウェイ情報は、前記第１ゲートウェイのインターネットアドレス及び前記複数の第１ブルートゥース装置のルート情報を含むことを特徴とする請求項６に記載のブルートゥース及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御方法。
【請求項８】
前記複数の第２ブルートゥース装置を管理するための前記第２ゲートウェイを介して、前記情報交換要求メッセージを受信及び解析し、前記第１ゲートウェイのゲートウェイ情報を取得し、ユーザデータグラムプロトコルに基づく前記情報メッセージを前記第１ゲートウェイに返す工程は、
前記第２ゲートウェイから前記複数の第１ブルートゥース装置のルート情報を第２ローカルデータベースに保存することと、
前記第２ゲートウェイを介して前記第１ゲートウェイのインターネットアドレスに従って、ユーザデータグラムプロトコルのユニキャスト方式に基づいて前記情報メッセージを前記第１ゲートウェイに返し、前記第２ゲートウェイに前記複数の第１ブルートゥース装置のルート情報及び前記複数の第２ブルートゥース装置のルート情報をもたせることと、
を更に含むことを特徴とする請求項７に記載のブルートゥース及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御方法。
【請求項９】
前記第２ゲートウェイのゲートウェイ情報は、前記第２ゲートウェイのインターネットアドレスと、前記複数の第２ブルートゥース装置のルート情報と、を含むことを特徴とする請求項６に記載のブルートゥース及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御情報。
【請求項１０】
前記第１ゲートウェイを介して前記複数の第２ブルートゥース装置のルート情報を第１ローカルデータベースに保存する工程と、

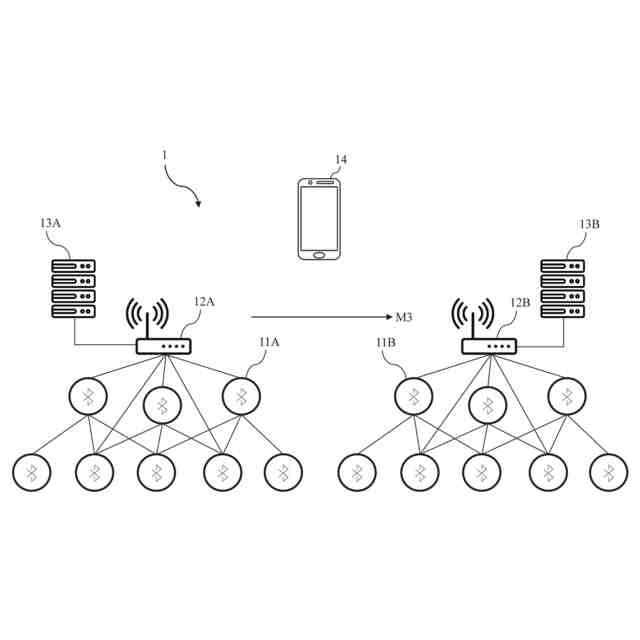

前記第１ゲートウェイを介して前記第２ゲートウェイのインターネットアドレスに従って、ユーザデータグラムプロトコルのユニキャスト方式に基づいて確認メッセージを前記第２ゲートウェイに返し、前記第１ゲートウェイに前記複数の第１ブルートゥース装置のルート情報及び前記複数の第２ブルートゥース装置のルート情報をもたせる工程と、を更に含むことを特徴とする請求項９に記載のブルートゥース及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ローカルエリアネットワーク制御システム、特に、ブルートゥース（登録商標）及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御システムに関する。本発明は、更に、ローカルエリアネットワーク制御システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
家庭、オフィスやキャンパスなどのローカルエリアネットワーク環境では、ユーザは、通常、照明装置、スピーカ、テレビなどの複数の装置を制御する必要がある。但し、ユーザは、通常、異なるアプリケーション又はリモコンを使用して上記装置を制御する必要があるため、異なるインタフェースの間で切り替える必要があり得る。このような制御方法は、使用に極めて不便であるだけでなく、非常に非効率的である。
【０００３】
この問題を解決するために、集中制御機能を備えた解決案も登場している。これらの解決案により、利便性と効率が大幅に向上し、ユーザは家庭やオフィスなどのローカルエリアネットワーク内の各種装置をより簡単に制御できるようになっている。但し、これらの集中制御機能を有する解決案では、通常、クラウドサービスの使用が必要になり、これら解決案のコストが大幅に増加する。
【０００４】
中国特許出願公開第１１６０７４３９８号明細書及び中国特許出願公開第１１６２６６９０５号明細書は、いずれも制御機能に関する技術手段を開示しているが、依然として従来技術の問題を効果的に解決できていない。
【先行技術文献】
【特許文献】
【０００５】
中国特許出願公開第１１６０７４３９８号明細書
中国特許出願公開第１１６２６６９０５号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、ブルートゥース（登録商標）及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御システム及びその方法を提供することである。
【課題を解決するための手段】
【０００７】
本発明は、複数の第１ブルートゥース装置、第１ゲートウェイ、複数の第２ブルートゥース装置、第２ゲートウェイ、及び制御装置を含むブルートゥース（登録商標）及びユーザデータグラムプロトコルに基づくローカルエリアネットワーク制御システムを提供する。第１ゲートウェイは、複数の第１ブルートゥース装置を管理する。第２ゲートウェイは、複数の第２ブルートゥース装置を管理する。第１ゲートウェイは、ユーザデータグラムプロトコルに基づいて情報交換要求メッセージをブロードキャストする。第２ゲートウェイは、情報交換要求メッセージを受信及び解析して第１ゲートウェイのゲートウェイ情報を取得し、ユーザデータグラムプロトコルに基づいた情報メッセージを第１ゲートウェイに返す。第１ゲートウェイは、情報メッセージを受信及び解析し、第２ゲートウェイのゲートウェイ情報を取得する。制御装置は、第１ゲートウェイ又は第２ゲートウェイを介して、前記複数の第１ブルートゥース装置及び前記複数の第２ブルートゥース装置のうちの１つ以上を制御する。
【０００８】
本発明の一改良として、第１ゲートウェイのゲートウェイ情報は、第１ゲートウェイのインターネットアドレスと、複数の第１ブルートゥース装置のルート情報と、を含む。
【０００９】
本発明の一改良として、ローカルエリアネットワーク制御システムは、第２ローカルデータベースを更に備える。第２ゲートウェイは、複数の第１ブルートゥース装置のルート情報を第２ローカルデータベースに保存し、第１ゲートウェイのインターネットアドレスに従って、ユーザデータグラムプロトコルのユニキャスト方式に基づいて第１ゲートウェイに情報メッセージを送信する。
【００１０】
本発明の一改良として、第２ゲートウェイのゲートウェイ情報は、第２ゲートウェイのインターネットアドレス及び複数の第２ブルートゥース装置のルート情報を含む。
（【００１１】以降は省略されています）
