公開番号2024178887
公報種別公開特許公報(A)
公開日2024-12-25
出願番号2023199520
出願日2023-11-26
発明の名称ワイド電圧対応発光ダイオード定電流駆動回路
出願人厦門普為光電科技有限公司
代理人個人
主分類H05B 45/375 20200101AFI20241218BHJP(他に分類されない電気技術)
要約【課題】ワイド電圧対応発光ダイオード定電流駆動回路を提供する。
【解決手段】
ワイド電圧対応発光ダイオード定電流駆動回路は、入力回路、力率補正回路、降圧電源回路、電源スイッチング回路および降圧制御回路を備える。入力回路は、交流電圧入力信号を受信して整流信号を生成する。力率補正回路は、前記整流信号を受信して駆動信号を生成する。降圧電源回路は、駆動信号を受信して負荷を駆動するための定電流出力信号を生成し、検出点を有する。電源スイッチング回路は、電源スイッチを含み、検出点の検出電圧を処理して第1サンプリング信号を生成する。降圧制御回路は、第1サンプリング信号に応じて変調信号を生成し、降圧電源回路の定電流出力信号を調整する。

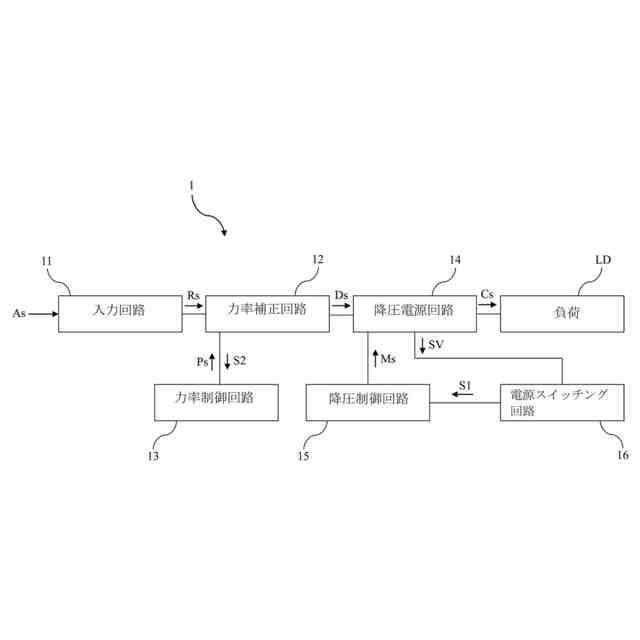

【選択図】図1
特許請求の範囲【請求項１】
交流電圧入力信号を受信して整流信号を生成する入力回路と、
前記整流信号を受信して駆動信号を生成する力率補正回路と、
前記駆動信号を受信して負荷を駆動するための定電流出力信号を生成し、検出点を有する降圧電源回路と、
前記検出点の検出電圧を処理して第１サンプリング信号を生成する電源スイッチング回路と、
前記第１サンプリング信号に応じて変調信号を生成し、前記降圧電源回路の前記定電流出力信号を調整する降圧制御回路と、
を備えることを特徴とするワイド電圧対応発光ダイオード定電流駆動回路。
続きを表示（約 980 文字）【請求項２】
前記力率補正回路から第２サンプリング信号を受信して力率制御信号を生成する力率制御回路を更に備え、前記力率補正回路は、前記力率制御信号に基づいて前記駆動信号を調整することを特徴とする請求項１に記載のワイド電圧対応発光ダイオード定電流駆動回路。
【請求項３】
前記電源スイッチング回路は、電源スイッチを有し、前記電源スイッチを切り替えることで前記第１サンプリング信号を変更することを特徴とする請求項１に記載のワイド電圧対応発光ダイオード定電流駆動回路。
【請求項４】
前記降圧制御回路は、前記第１サンプリング信号および基準電圧信号に基づいて変調信号を生成する請求項１に記載のワイド電圧対応発光ダイオード定電流駆動回路。
【請求項５】
前記変調信号は、パルス幅変調信号であることを特徴とする請求項１に記載のワイド電圧対応発光ダイオード定電流駆動回路。
【請求項６】

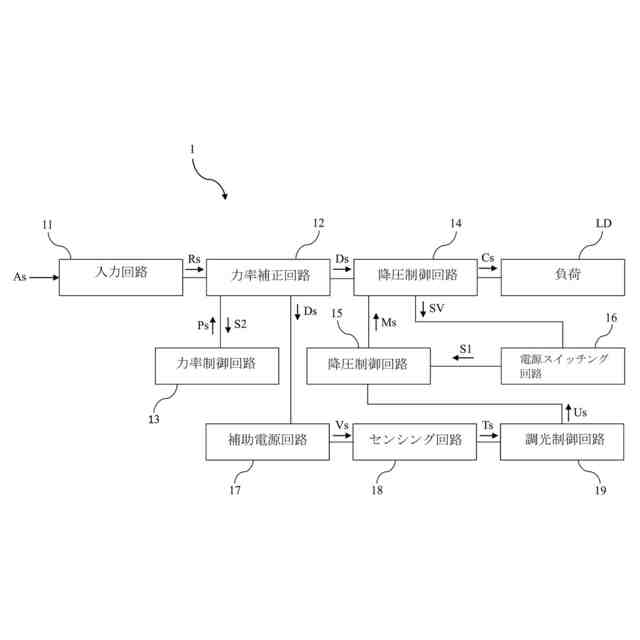

補助電源回路、センシング回路および調光制御回路を更に備え、前記補助電源回路は、前記駆動信号を受信して前記センシング回路を駆動するための電源信号を生成し、前記センシング回路は、センシング信号を生成し、前記調光制御回路は、前記センシング信号を受信して調光信号を生成し、前記降圧制御回路は、前記調光信号に基づいて前記変調信号を調整し、前記降圧電源回路の前記定電流出力信号を調整することを特徴とする請求項１に記載のワイド電圧対応発光ダイオード定電流駆動回路。
【請求項７】
前記センシング回路は、マイクロ波センサまたは赤外線センサであることを特徴とする請求項６に記載のワイド電圧対応発光ダイオード定電流駆動回路。
【請求項８】
前記入力回路は、整流回路、フィルタ回路およびアンチサージ回路を含むことを特徴とする請求項１に記載のワイド電圧対応発光ダイオード定電流駆動回路。
【請求項９】
前記整流回路は、ブリッジ型整流器であることを特徴とする請求項８に記載のワイド電圧対応発光ダイオード定電流駆動回路。
【請求項１０】
前記負荷は、発光ダイオードまたは発光ダイオードアレイであることを特徴とする請求項１に記載のワイド電圧対応発光ダイオード定電流駆動回路。

発明の詳細な説明【技術分野】
【０００１】
本発明は、発光ダイオード定電流駆動回路、特にワイド電圧対応発光ダイオード定電流駆動回路に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来の発光ダイオード定電流駆動回路は、発光ダイオード負荷にしか適用することができない。この発光ダイオード定電流駆動回路の出力電流を変更しようとする場合、ユーザは、発光ダイオード定電流駆動回路の電源パラメータを調整するか、発光ダイオード定電流駆動回路を交換する必要があり、使用上、非常に不便である。一部の従来の発光ダイオード定電流駆動回路は、出力電流を調整することができる。一般に、電子スイッチを介して電流検出抵抗の抵抗値を調整することによって出力電流を変更することができる。しかし、上記の調整機構により電子スイッチに大きな電流応力がかかるため、従来の発光ダイオード定電流駆動回路には、大電力用途における信頼性の低さ、精度の低さ、安全性の低さなどの欠点が依然として残されている。
【０００３】
中国特許出願公開第１１０８３９３１１号明細書および中国特許出願公開第１１２９９６１８１号明細書は、いずれも定電流駆動回路に関する技術的解決策を開示しているが、依然として従来技術の問題を効果的に解決できていない。
【先行技術文献】
【特許文献】
【０００４】
中国特許出願公開第１１０８３９３１１号明細書
中国特許出願公開第１１２９９６１８１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、ワイド電圧対応発光ダイオード定電流駆動回路を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、入力回路、力率補正回路、降圧電源回路、電源スイッチング回路および降圧制御回路を備えるワイド電圧対応発光ダイオード定電流駆動回路を提供する。入力回路は、交流電圧入力信号を受信して整流信号を生成する。力率補正回路は、前記整流信号を受信して駆動信号を生成する。降圧電源回路は、駆動信号を受信して負荷を駆動するための定電流出力信号を生成し、検出点を有する。電源スイッチング回路は、検出点の検出電圧を処理して第１サンプリング信号を生成する。降圧制御回路は、第１サンプリング信号に応じて変調信号を生成し、降圧電源回路の定電流出力信号を調整する。
【０００７】
本発明の一改良として、発光ダイオード定電流駆動回路は、力率制御回路を更に備える。力率制御回路は、力率補正回路から第２サンプリング信号を受信して力率制御信号を生成し、力率補正回路は、力率制御信号に基づいて駆動信号を調整する。
【０００８】

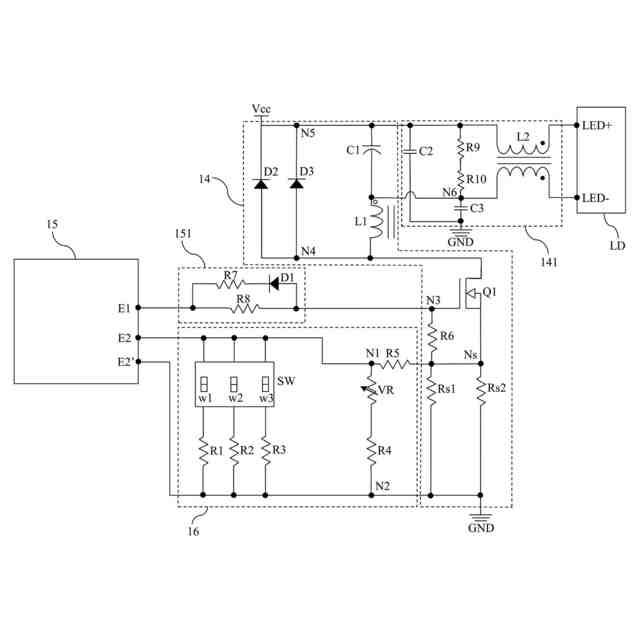

本発明の一改良として、電源スイッチング回路は、電源スイッチを有し、前記電源スイッチを切り替えることで前記第１サンプリング信号を変更する。
【０００９】
本発明の一改良として、降圧制御回路は、第１サンプリング信号および基準電圧信号に基づいて変調信号を生成する。
【００１０】
本発明の一改良として、変調信号は、パルス幅変調信号である。
（【００１１】以降は省略されています）
