公開番号2025088893
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023203694
出願日2023-12-01
発明の名称印刷装置、及び、印刷方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 25/20 20060101AFI20250605BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】印刷される連続紙の余白を有効活用する。
【解決手段】印刷装置は、連続紙を該連続紙の連続方向へ搬送する搬送部と、前記連続紙に印刷を行う印刷部と、印刷データに基づいた前記印刷を前記印刷部に実行させる制御部と、を備える。前記制御部は、前記連続紙の先端部に設定サイズの単票紙を切り取る位置を示す切り取り目標を印刷する第一制御と、前記連続紙の前記先端部に前記連続紙の幅方向における中心位置を示す目印を印刷する第二制御と、前記連続紙の後端部に前記切り取り目標を印刷する第三制御と、前記幅方向において前記連続紙に前記印刷データに基づく前記印刷が行われない余白部に前記切り取り目標を印刷する第四制御と、の少なくとも一つを行う。
【選択図】図7
特許請求の範囲【請求項１】
連続紙を該連続紙の連続方向へ搬送する搬送部と、
前記連続紙に印刷を行う印刷部と、
印刷データに基づいた前記印刷を前記印刷部に実行させる制御部と、を備え、
前記制御部は、
前記連続紙の先端部に設定サイズの単票紙を切り取る位置を示す切り取り目標を印刷する第一制御と、
前記連続紙の前記先端部に前記連続紙の幅方向における中心位置を示す目印を印刷する第二制御と、
前記連続紙の後端部に前記切り取り目標を印刷する第三制御と、
前記幅方向において前記連続紙に前記印刷データに基づく前記印刷が行われない余白部に前記切り取り目標を印刷する第四制御と、
の少なくとも一つを行う、印刷装置。
続きを表示（約 1,100 文字）【請求項２】
前記制御部は、
前記第一制御と、前記第三制御と、前記第四制御と、の少なくとも一つの切り取り目標印刷制御を行い、
前記切り取り目標印刷制御を行う場合、前記単票紙の定形サイズを含む複数の選択項目の中から前記設定サイズの選択を受け付け、該選択を受け付けた設定サイズの単票紙を切り取る位置を示す前記切り取り目標を印刷する制御を行う、請求項１に記載の印刷装置。
【請求項３】
前記複数の選択項目は、複数の前記定形サイズ、及び、ユーザー指定を含み、
前記制御部は、前記ユーザー指定が選択されると前記設定サイズとしてのユーザー指定サイズを数値の入力により受け付け、前記ユーザー指定サイズの単票紙を切り取る位置を示す前記切り取り目標を印刷する前記切り取り目標印刷制御を行う、請求項２に記載の印刷装置。
【請求項４】
前記制御部は、
前記第一制御、前記第二制御、前記第三制御、及び、前記第四制御のうち複数の制御を実行可能であり、
前記複数の制御のそれぞれについて実行か非実行かの選択を受け付け、
前記複数の制御のうち前記実行の選択を受け付けた制御を行う、請求項１又は請求項２に記載の印刷装置。
【請求項５】
前記制御部は、
前記第一制御と前記第二制御とを実行可能であり、
前記第一制御と前記第二制御のそれぞれについて実行か非実行かの選択を受け付け、
前記第一制御と前記第二制御とについて前記実行の選択を受け付けた場合であって、前記連続紙の前記先端部に前記設定サイズの単票紙を切り取り可能な余白が有る場合、前記第一制御と前記第二制御とを行い、
前記第一制御と前記第二制御とについて前記実行の選択を受け付けた場合であって、前記連続紙の前記先端部に前記設定サイズの単票紙を切り取り可能な余白が無い場合、前記第一制御を行わないで前記第二制御を行う、請求項１又は請求項２に記載の印刷装置。
【請求項６】
連続紙を該連続紙の連続方向へ搬送する第一工程と、
印刷データに基づいた前記印刷を前記連続紙に行う第二工程と、
前記連続紙の先端部に設定サイズの単票紙を切り取る位置を示す切り取り目標を印刷する第一印刷と、前記連続紙の前記先端部に前記連続紙の幅方向における中心位置を示す目印を印刷する第二印刷と、前記連続紙の後端部に前記切り取り目標を印刷する第三印刷と、前記幅方向において前記連続紙に前記印刷データに基づく前記印刷が行われない余白部に前記切り取り目標を印刷する第四印刷と、の少なくとも一つを行う第三工程と、を含む、印刷方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、連続紙に印刷を行う印刷装置及び印刷方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
印刷装置として、ロール紙に印刷を行う大型プリンターが知られている。例えば、ロール紙は繰り出し軸としてのロール紙管に取り付けられ、ロール紙の先端は巻き取り軸としてのリール紙管に固定される。この場合、ロール紙のうちリール紙管に固定されない部分である先端部は、印刷の精度が低下するため、商品としての印刷物に使用されていない。ロール紙のうちロール紙管から外れる部分である後端部も、印刷の精度が低下するため、商品としての印刷物に使用されていない。その結果、ロール紙の先端部や後端部から損紙が生じる。また、ユーザーがリール紙管とロール紙の先端部との位置を合わせるためにロール紙の先端部をカットする時、狙った位置でカットできないことによっても損紙が生じる。
特許文献１には、ロール紙に印刷を行う大型プリンターが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１５８７３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ロール紙のような連続紙から生じる損紙を少なくすることが望まれる。
【課題を解決するための手段】
【０００５】
本発明の印刷装置は、
連続紙を該連続紙の連続方向へ搬送する搬送部と、
前記連続紙に印刷を行う印刷部と、
印刷データに基づいた前記印刷を前記印刷部に実行させる制御部と、を備え、
前記制御部は、
前記連続紙の先端部に設定サイズの単票紙を切り取る位置を示す切り取り目標を印刷する第一制御と、
前記連続紙の前記先端部に前記連続紙の幅方向における中心位置を示す目印を印刷する第二制御と、
前記連続紙の後端部に前記切り取り目標を印刷する第三制御と、
前記幅方向において前記連続紙に前記印刷データに基づく前記印刷が行われない余白部に前記切り取り目標を印刷する第四制御と、
の少なくとも一つを行う、態様を有する。
【０００６】
また、本発明の印刷方法は、
連続紙を該連続紙の連続方向へ搬送する第一工程と、
印刷データに基づいた前記印刷を前記連続紙に行う第二工程と、
前記連続紙の先端部に設定サイズの単票紙を切り取る位置を示す切り取り目標を印刷する第一印刷と、前記連続紙の前記先端部に前記連続紙の幅方向における中心位置を示す目印を印刷する第二印刷と、前記連続紙の後端部に前記切り取り目標を印刷する第三印刷と、前記幅方向において前記連続紙に前記印刷データに基づく前記印刷が行われない余白部に前記切り取り目標を印刷する第四印刷と、の少なくとも一つを行う第三工程と、を含む、態様を有する。
【図面の簡単な説明】
【０００７】

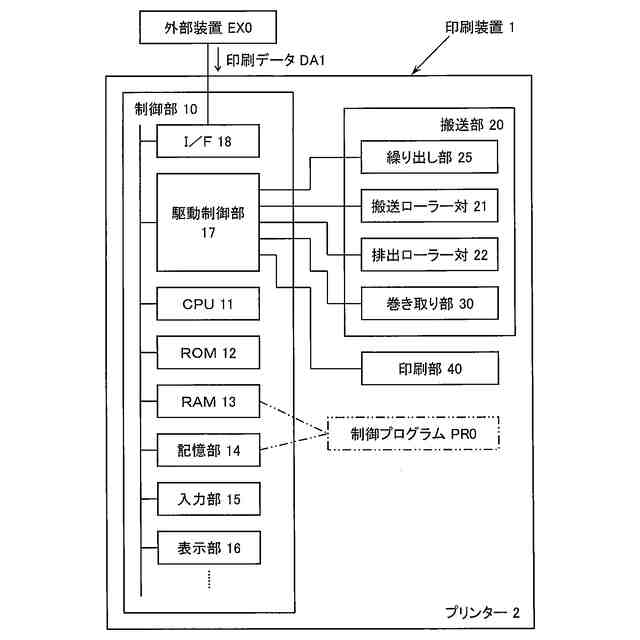

印刷装置の例を模式的に示すブロック図。

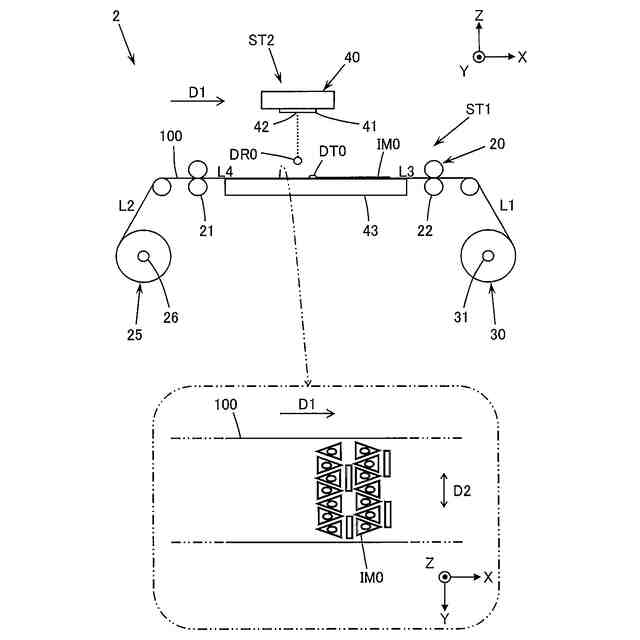

印刷装置の機構部の例を模式的に示す図。

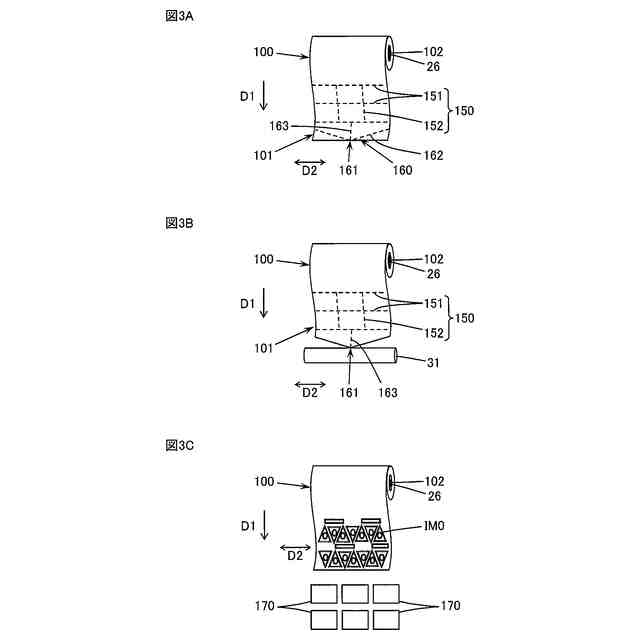

図３Ａは先端部に切り取り目標と目印が印刷された連続紙の例を模式的に示す図、図３Ｂは斜めラインに沿ってカットされた先端部を繰り出し軸に合わせる例を模式的に示す図、図３Ｃは連続紙の先端部から設定サイズの単票紙を切り取った例を模式的に示す図。

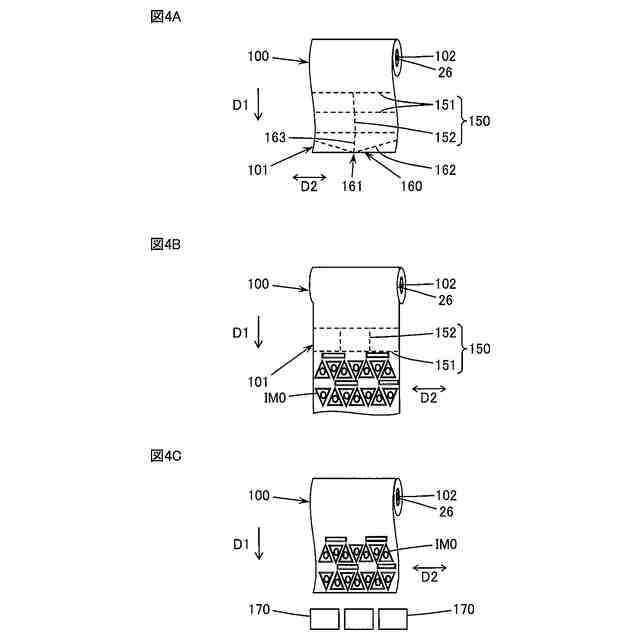

図４Ａは先端部に切り取り目標と目印が印刷された連続紙の別の例を模式的に示す図、図４Ｂは連続紙の途中で先端部となる部分に切り取り目標が印刷された連続紙の例を模式的に示す図、図４Ｃは連続紙の先端部から設定サイズの単票紙を切り取った例を模式的に示す図。
図５Ａは後端部に切り取り目標が印刷された連続紙の例を模式的に示す図、図５Ｂは連続紙の後端部から設定サイズの単票紙を切り取った例を模式的に示す図。
図６Ａは幅方向における余白部に切り取り目標が印刷された連続紙の例を模式的に示す図、図６Ｂは連続紙の余白部から設定サイズの単票紙を切り取った例を模式的に示す図。

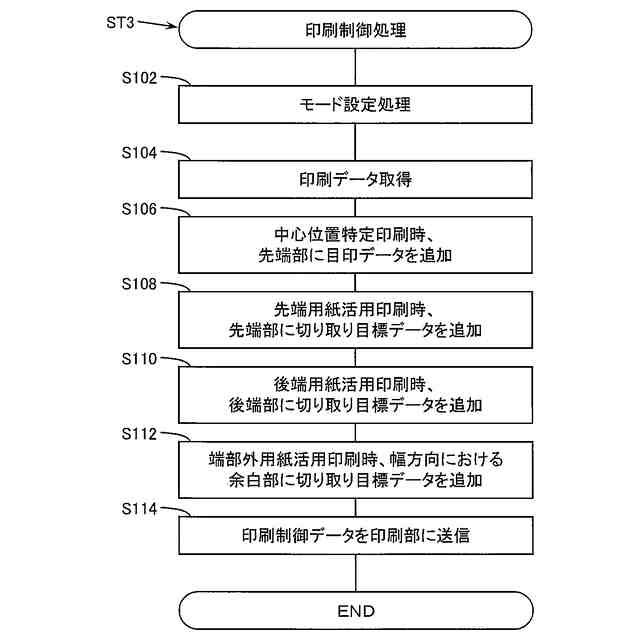

印刷制御処理の例を模式的に示すフローチャート。

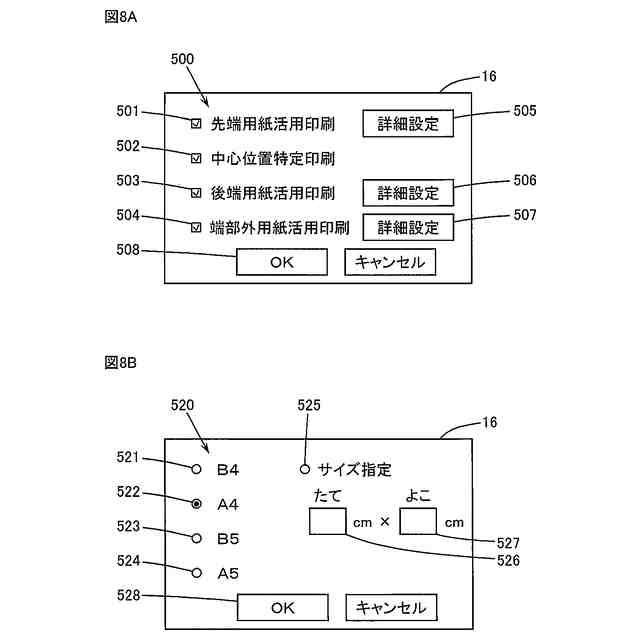

図８Ａは表示部に表示されるモード設定画面の例を模式的に示す図、図８Ｂは表示部に表示されるサイズ選択画面の例を模式的に示す図。
印刷制御処理の別の例を模式的に示すフローチャート。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態を説明する。むろん、以下の実施形態は本発明を例示するものに過ぎず、実施形態に示す特徴の全てが発明の解決手段に必須になるとは限らない。
【０００９】
（１）本発明に含まれる態様の概要：
まず、図１～９に示される例を参照して本発明に含まれる態様の概要を説明する。尚、本願の図は模式的に例を示す図であり、これらの図に示される各方向の拡大率は異なることがあり、各図は整合していないことがある。むろん、本態様の各要素は、符号で示される具体例に限定されない。「本発明に含まれる態様の概要」において、括弧内は直前の語の補足説明を意味する。
【００１０】
［態様１］
一態様に係る印刷装置１は、図１，２に例示するように、連続紙１００を該連続紙１００の連続方向Ｄ１へ搬送する搬送部２０、前記連続紙１００に印刷を行う印刷部４０、及び、印刷データＤＡ１に基づいた前記印刷を前記印刷部４０に実行させる制御部１０を備える。前記制御部１０は、以下の制御の少なくとも一つを行う。
（ａ１）前記連続紙１００の先端部１０１に設定サイズの単票紙１７０を切り取る位置を示す切り取り目標１５０を印刷する第一制御（例えば図３Ａ参照）。
（ａ２）前記連続紙１００の前記先端部１０１に前記連続紙１００の幅方向Ｄ２における中心位置１６１を示す目印１６０を印刷する第二制御（例えば図３Ａ参照）。
（ａ３）前記連続紙１００の後端部１０２に前記切り取り目標１５０を印刷する第三制御（例えば図５Ａ参照）。
（ａ４）前記幅方向Ｄ２において前記連続紙１００に前記印刷データＤＡ１に基づく前記印刷が行われない余白部１０３に前記切り取り目標１５０を印刷する第四制御（例えば図６Ａ参照）。
（【００１１】以降は省略されています）
