公開番号2025088871
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023203648
出願日2023-12-01
発明の名称媒体処理装置
出願人株式会社ミマキエンジニアリング
代理人個人
主分類B41J 2/01 20060101AFI20250605BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】媒体の幅方向に移動可能なキャリッジと媒体の幅方向に移動可能なピンチローラとを備える媒体処理装置において、媒体の幅方向におけるピンチローラの位置と媒体の幅方向におけるキャリッジの原点位置とを適切に検知することが可能であっても、部品点数を削減してコストを低減することが可能な媒体処理装置を提供する。

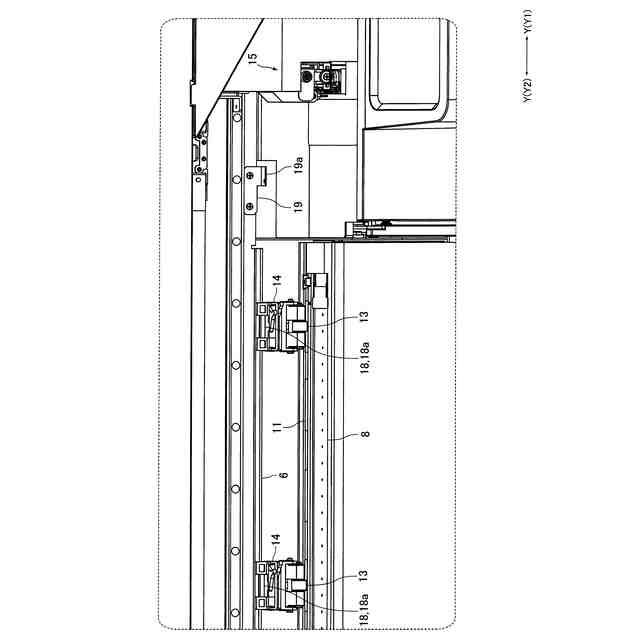

【解決手段】この媒体処理装置は、搬送ローラ11に向かって付勢されるとともに媒体の幅方向に移動可能な複数のピンチローラ13と、媒体の幅方向におけるピンチローラ13の位置を検知するための第1被検知部材18と、媒体の幅方向におけるキャリッジの原点位置を検知するための第2被検知部材19と、第1被検知部材18および第2被検知部材19を検知するためのセンサとを備えている。この媒体処理装置では、第1被検知部材18の第1被検知部18aの形状と第2被検知部材19の第2被検知部19aの形状とが異なっている。
【選択図】図4
特許請求の範囲【請求項１】

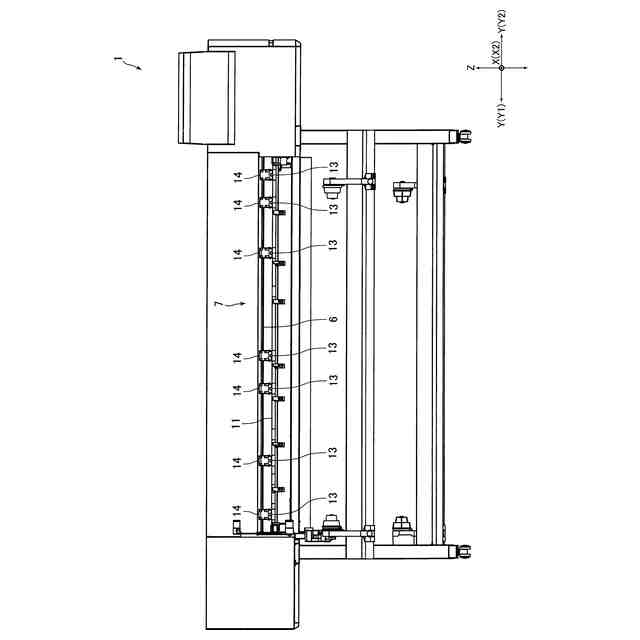

媒体を搬送するための搬送ローラと、前記搬送ローラを駆動するローラ駆動機構と、前記搬送ローラに向かって付勢されるとともに前記搬送ローラとの間で前記媒体を挟む複数のピンチローラと、複数の前記ピンチローラのそれぞれが回転可能に取り付けられる複数のローラ保持部材と、前記媒体の厚さ方向と前記媒体の搬送方向とに直交する前記媒体の幅方向に移動可能なキャリッジと、前記媒体の幅方向に前記キャリッジを移動させるキャリッジ駆動機構と、前記キャリッジを移動可能に保持するとともに前記ローラ保持部材が取り付けられる保持フレームと、前記媒体の幅方向における前記ピンチローラの位置を検知するための第１被検知部材と、前記媒体の幅方向における前記キャリッジの原点位置を検知するための第２被検知部材と、前記第１被検知部材および前記第２被検知部材を検知するためのセンサとを備え、
前記ローラ保持部材は、前記保持フレームに対して前記媒体の幅方向に移動可能になっており、
前記センサは、前記キャリッジに搭載され、
前記第１被検知部材は、前記センサによって検知される第１被検知部を有するとともに、複数の前記ローラ保持部材のそれぞれに取り付けられているか、または、複数の前記ローラ保持部材のそれぞれと一体で形成され、
前記第２被検知部材は、前記センサによって検知される第２被検知部を有するとともに前記保持フレームに取り付けられ、
前記第１被検知部の形状と前記第２被検知部の形状とが異なっていることを特徴とする媒体処理装置。
続きを表示（約 270 文字）【請求項２】
前記第２被検知部は、穴が開いた平板状に形成され、
前記第１被検知部は、穴が開いていない平板状に形成されていることを特徴とする請求項１記載の媒体処理装置。
【請求項３】
前記センサは、間隔をあけた状態で対向する発光部と受光部とを有する透過型の光学式センサであることを特徴とする請求項１または２記載の媒体処理装置。
【請求項４】
前記キャリッジに搭載されるとともに前記媒体に向かってインクを吐出するインクジェットヘッドを備えることを特徴とする請求項１または２記載の媒体処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、媒体に対して所定の処理を行うための媒体処理装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、インクを吐出して媒体に印刷を行う印刷装置が知られている（たとえば、特許文献１参照）。特許文献１に記載の印刷装置は、インクを吐出する印刷ヘッドと、印刷ヘッドが搭載されるキャリッジと、キャリッジを主走査方向に移動させるキャリッジ駆動機構と、媒体を搬送する媒体搬送機構とを備えている。媒体搬送機構は、媒体を搬送するための送りローラと、送りローラを駆動するローラ駆動機構と、送りローラに向かって付勢されるとともに送りローラとの間で媒体を挟む複数のピンチローラとを備えている。ピンチローラは、主走査方向に移動可能になっている。特許文献１に記載の印刷装置では、媒体に印刷される画像のレイアウトに応じて印刷前に主走査方向にピンチローラを移動させている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１４２００５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の印刷装置では、媒体に印刷される画像のレイアウトに応じて主走査方向にピンチローラを移動させているため、主走査方向においてピンチローラがどの位置に配置されているのかを把握する必要がある。したがって、この印刷装置では、主走査方向におけるピンチローラの位置を適切に検知する必要がある。また、特許文献１に記載の印刷装置では、媒体に対する適切な印刷を行うために、印刷ヘッドが搭載されるキャリッジを、主走査方向における原点位置を基準にして動作させる必要がある。したがって、この印刷装置では、主走査方向におけるキャリッジの原点位置を適切に検知する必要がある。
【０００５】
そこで、本発明の課題は、媒体の幅方向に移動可能なキャリッジと媒体の幅方向に移動可能なピンチローラとを備える媒体処理装置において、媒体の幅方向におけるピンチローラの位置と媒体の幅方向におけるキャリッジの原点位置とを適切に検知することが可能であっても、部品点数を削減してコストを低減することが可能な媒体処理装置を提供することにある。
【課題を解決するための手段】
【０００６】
上記の課題を解決するため、本発明の媒体処理装置は、媒体を搬送するための搬送ローラと、搬送ローラを駆動するローラ駆動機構と、搬送ローラに向かって付勢されるとともに搬送ローラとの間で媒体を挟む複数のピンチローラと、複数のピンチローラのそれぞれが回転可能に取り付けられる複数のローラ保持部材と、媒体の厚さ方向と媒体の搬送方向とに直交する媒体の幅方向に移動可能なキャリッジと、媒体の幅方向にキャリッジを移動させるキャリッジ駆動機構と、キャリッジを移動可能に保持するとともにローラ保持部材が取り付けられる保持フレームと、媒体の幅方向におけるピンチローラの位置を検知するための第１被検知部材と、媒体の幅方向におけるキャリッジの原点位置を検知するための第２被検知部材と、第１被検知部材および第２被検知部材を検知するためのセンサとを備え、ローラ保持部材は、保持フレームに対して媒体の幅方向に移動可能になっており、センサは、キャリッジに搭載され、第１被検知部材は、センサによって検知される第１被検知部を有するとともに、複数のローラ保持部材のそれぞれに取り付けられているか、または、複数のローラ保持部材のそれぞれと一体で形成され、第２被検知部材は、センサによって検知される第２被検知部を有するとともに保持フレームに取り付けられ、第１被検知部の形状と第２被検知部の形状とが異なっていることを特徴とする。
【０００７】
本発明の媒体処理装置では、媒体の幅方向におけるピンチローラの位置を検知するための第１被検知部材の第１被検知部の形状と、媒体の幅方向におけるキャリッジの原点位置を検知するための第２被検知部材の第２被検知部の形状とが異なっている。そのため、本発明では、キャリッジに搭載される共通のセンサによって第１被検知部と第２被検知部とが検知されても、第１被検知部と第２被検知部とを区別して認識することが可能になる。
【０００８】
すなわち、本発明では、第１被検知部を検知するためのセンサと第２被検知部を検知するためのセンサとが個別に設けられていなくても、共通のセンサによって、媒体の幅方向におけるピンチローラの位置と媒体の幅方向におけるキャリッジの原点位置とを適切に検知することが可能になる。したがって、本発明では、媒体の幅方向におけるピンチローラの位置と媒体の幅方向におけるキャリッジの原点位置とを適切に検知することが可能であっても、媒体処理装置の部品点数を削減して媒体処理装置のコストを低減することが可能になる。
【０００９】

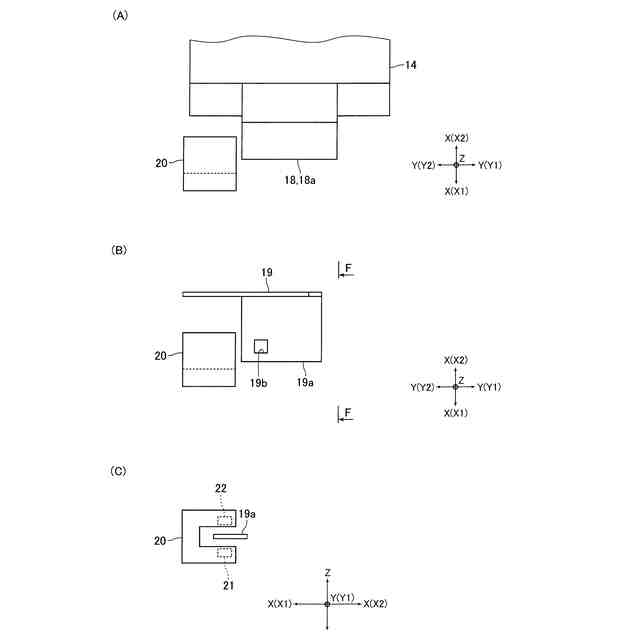

本発明において、第２被検知部は、穴が開いた平板状に形成され、第１被検知部は、穴が開いていない平板状に形成されていることが好ましい。このように構成すると、第１被検知部の形状と第２被検知部の形状とを比較的容易に異ならせることが可能になる。
【００１０】

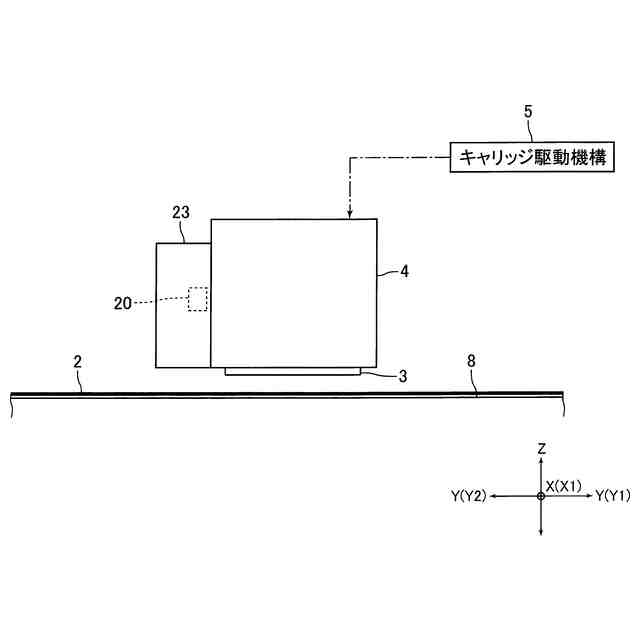

本発明において、たとえば、センサは、間隔をあけた状態で対向する発光部と受光部とを有する透過型の光学式センサである。また、本発明において、たとえば、媒体処理装置は、キャリッジに搭載されるとともに媒体に向かってインクを吐出するインクジェットヘッドを備えている。すなわち、媒体処理装置は、たとえば、インクジェットプリンタである。
【発明の効果】
（【００１１】以降は省略されています）
